💥1 概述

基于凯斯西储大学轴承数据集的故障诊断模型比较与分析

一、凯斯西储大学轴承数据集(CWRU)概述

CWRU数据集是轴承故障诊断领域的基准数据,包含内圈、外圈、滚动体故障及正常工况数据,采样频率为12 kHz和48 kHz,故障直径分为0.007/0.014/0.021英寸,负载覆盖0-3 HP。数据集通过加速度计采集振动信号,信噪比高,但存在分类过细、不同采样频率数据分布差异等问题。典型预处理方法包括:

  1. 信号转换:采用连续小波变换(CWT)生成时频图,或快速傅里叶变换(FFT)提取频域特征。
  2. 数据分割:将原始信号切分为1024点的样本,采用重叠采样(如50%重叠率)增强数据量。
  3. 归一化与标准化:对振动信号进行Z-score标准化,消除量纲差异。
  4. 数据均衡:通过过采样或欠采样解决类别不平衡问题。

二、模型结构与原理对比

模型 核心原理 结构特点 适用场景

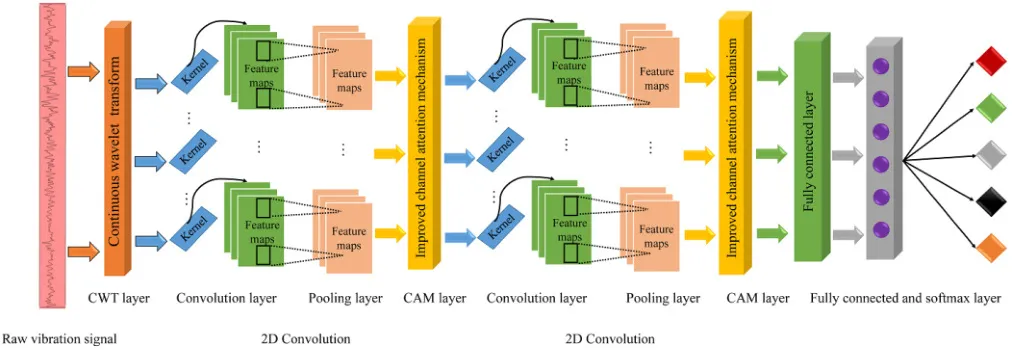

CWT-CNN 连续小波变换提取时频特征,CNN进行图像式分类 CWT层→2D卷积层→池化层→通道注意力机制→全连接层 非平稳信号分析,需高分辨率时频特征提取
ResNet 残差模块缓解梯度消失,结合特征融合(VMD/EMD)提升特征多样性 多尺度残差模块→特征拼接→全连接分类 深层网络训练,复杂故障模式(如复合故障)诊断
CNN-SVM CNN提取特征,SVM替代Softmax进行分类 CNN卷积层→全连接层替换为SVM 小样本场景,需结合特征选择与高维分类
CNN-BiGRU CNN提取空间特征,双向GRU捕捉时序依赖 卷积层→双向GRU层→注意力机制→全连接层 长序列数据,需同时考虑前后时序信息(如变工况故障)
CNN-LSTM CNN处理局部特征,LSTM建模长期时间依赖 卷积层→LSTM层→全连接层 强时序相关性数据,如周期性冲击故障

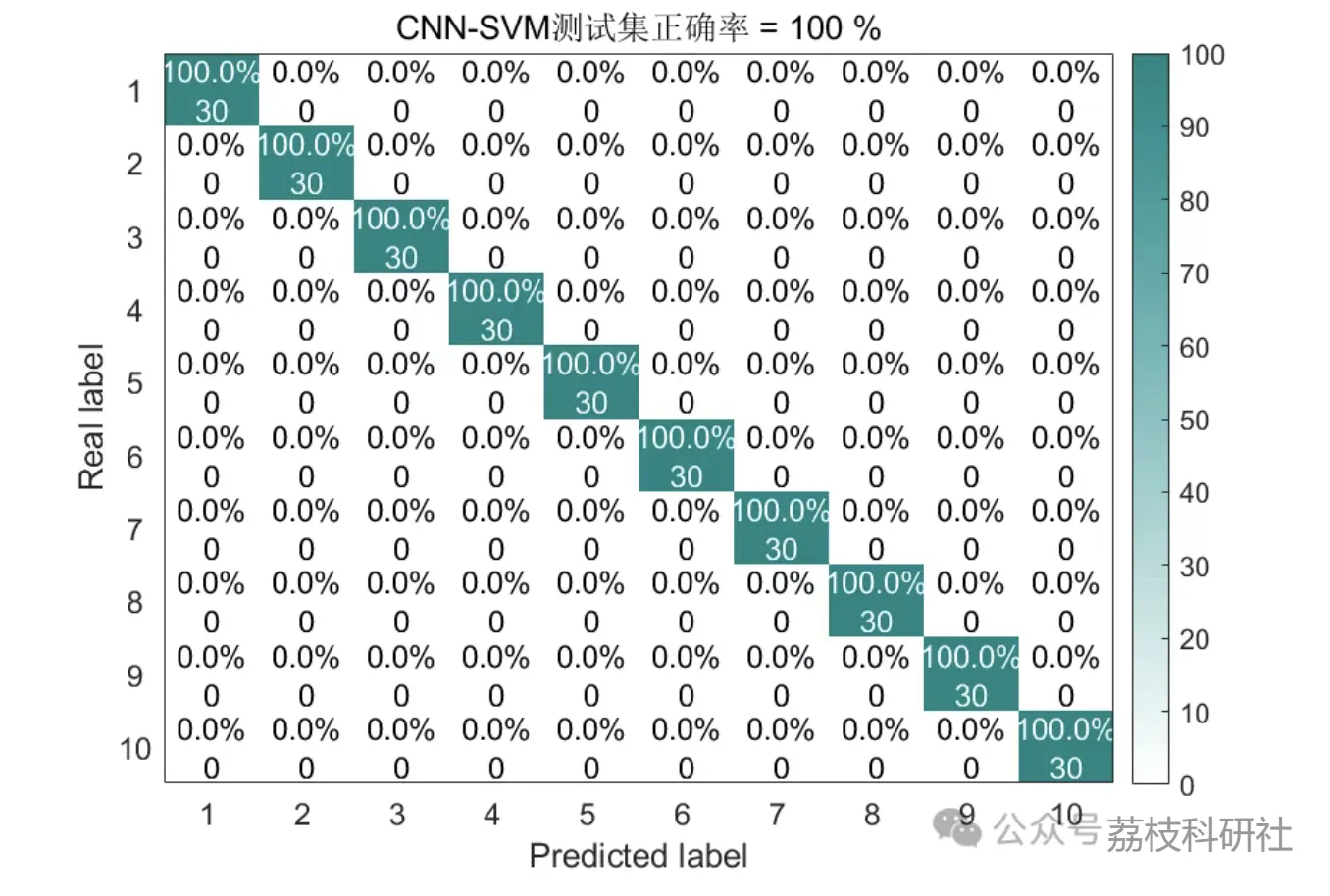

image.gif 编辑

三、分类性能与计算复杂度对比

基于CWRU数据集的实验结果表明,各模型在准确率、训练效率及适用性上存在显著差异:

  1. 分类准确率
  • CWT-CNN:98.57%(50个训练周期),时频特征提取能力突出,但对噪声敏感。
  • ResNet:99.8%(特征融合后),残差结构有效提升深度网络的特征表达能力。
  • CNN-SVM:91.67%-99.50%,SVM在高维特征分类中表现稳定,但依赖CNN特征质量。
  • CNN-BiGRU:98%(50个epoch后),双向结构优于单向RNN,适合复杂时序模式。
  • CNN-LSTM:100%(参数优化后),LSTM在长期依赖建模中表现最优,但需大量训练数据。
  1. 计算复杂度与训练时间
  • CWT-CNN:计算复杂度最高,因CWT生成时频图需O(N²)时间,且CNN参数量大(如7M参数)。
  • ResNet:训练时间较长,但残差连接加速收敛(如99.8%准确率下损失值最低)。

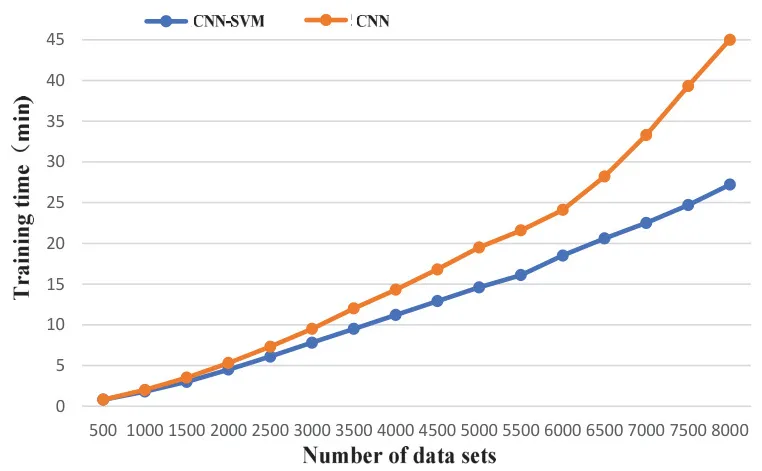

  • CNN-SVM:训练效率中等,SVM核函数计算复杂度为O(n³),但特征维度低时可优化。

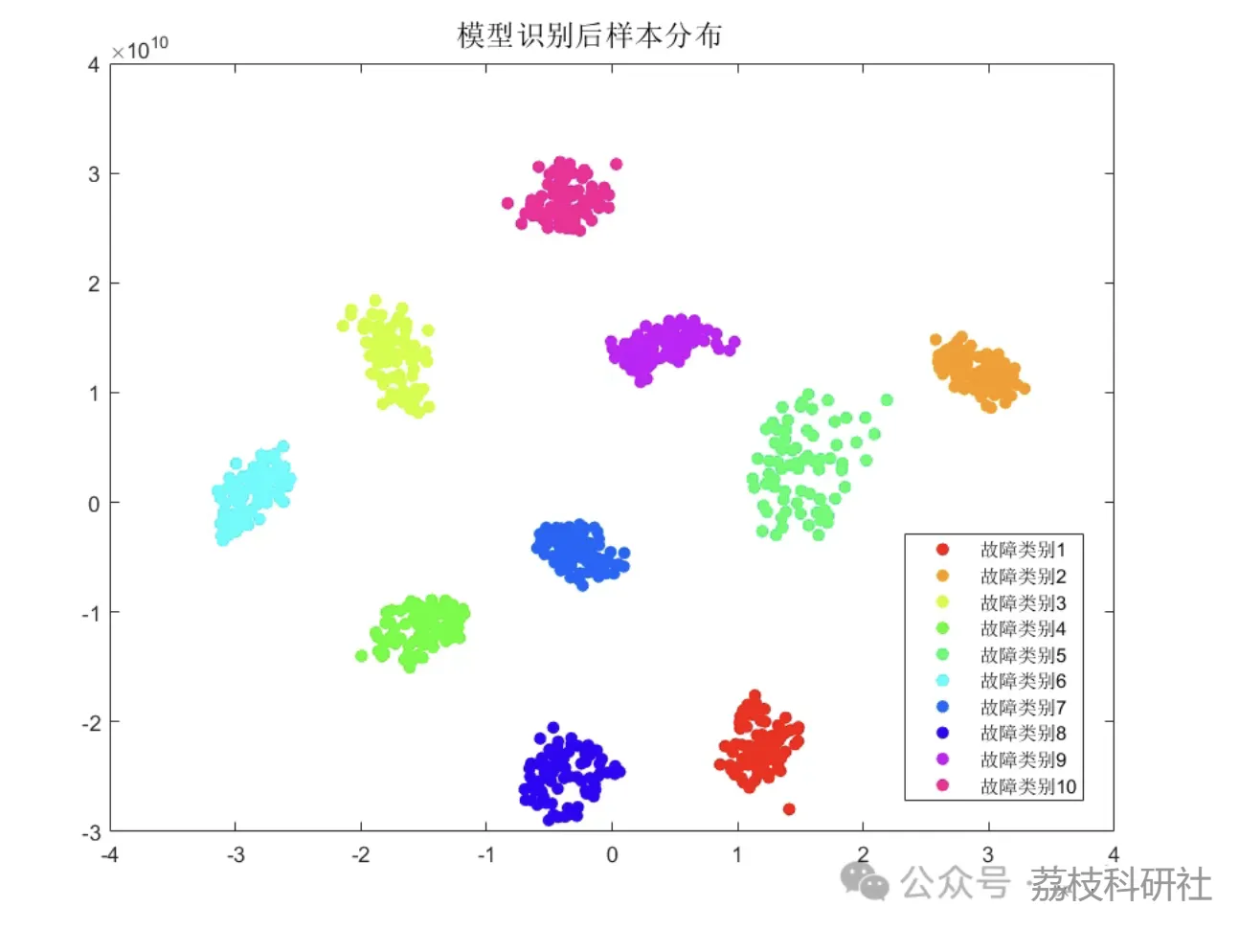

    image.gif 编辑
  • CNN-BiGRU/LSTM:BiGRU参数量(约1.5M)低于LSTM(约2M),训练速度更快,但均需处理时序递归计算。

四、模型选择建议

  1. 高精度需求:优先选择ResNetCWT-CNN,尤其在数据量充足且需处理复合故障时。
  2. 实时性要求CNN-SVM在小样本场景下更具优势,且SVM推理速度快。
  3. 时序依赖性CNN-BiGRU在双向信息捕捉中表现优于CNN-LSTM,适用于变工况故障。
  4. 计算资源限制:避免CWT-CNN,可改用FFT+轻量级CNN或1D-CNN直接处理原始信号。

五、未来研究方向

  1. 多模态融合:结合振动信号与声音、温度等多源数据,提升诊断鲁棒性。
  2. 轻量化设计:采用知识蒸馏或模型剪枝,压缩参数量(如将ResNet替换为MobileNet架构)。
  3. 迁移学习:利用预训练模型(如ImageNet上的ResNet)进行跨工况迁移,解决小样本问题。
  4. 自适应优化:引入元学习(Meta-Learning)动态调整超参数,适应不同负载与故障类型。

通过上述分析,研究者可根据具体需求选择模型,并在准确率、计算成本和实时性之间取得平衡。

📚2 运行结果

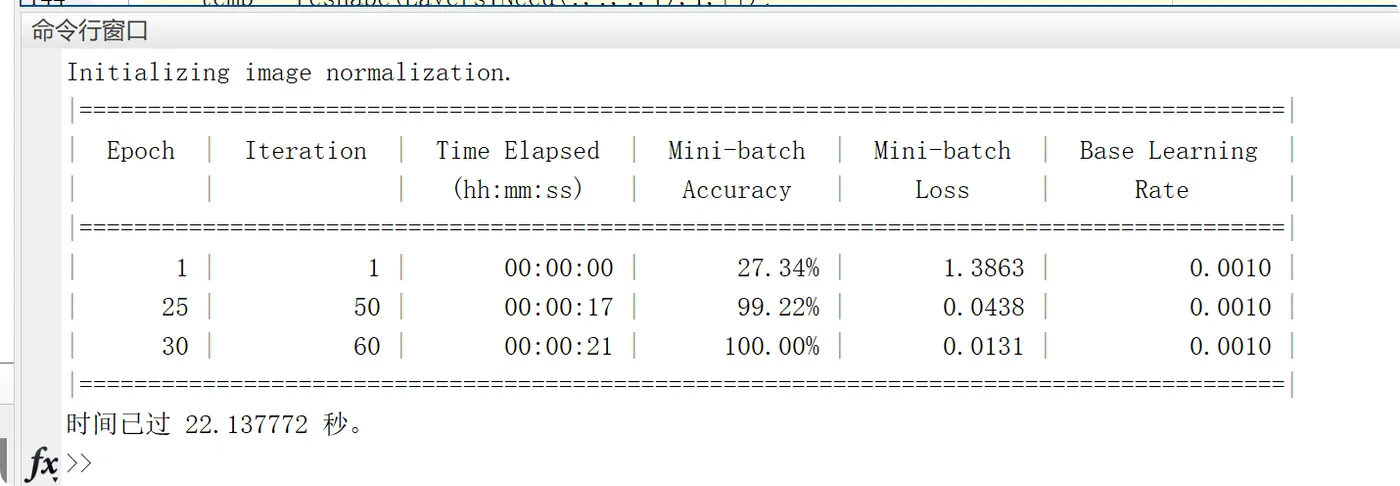

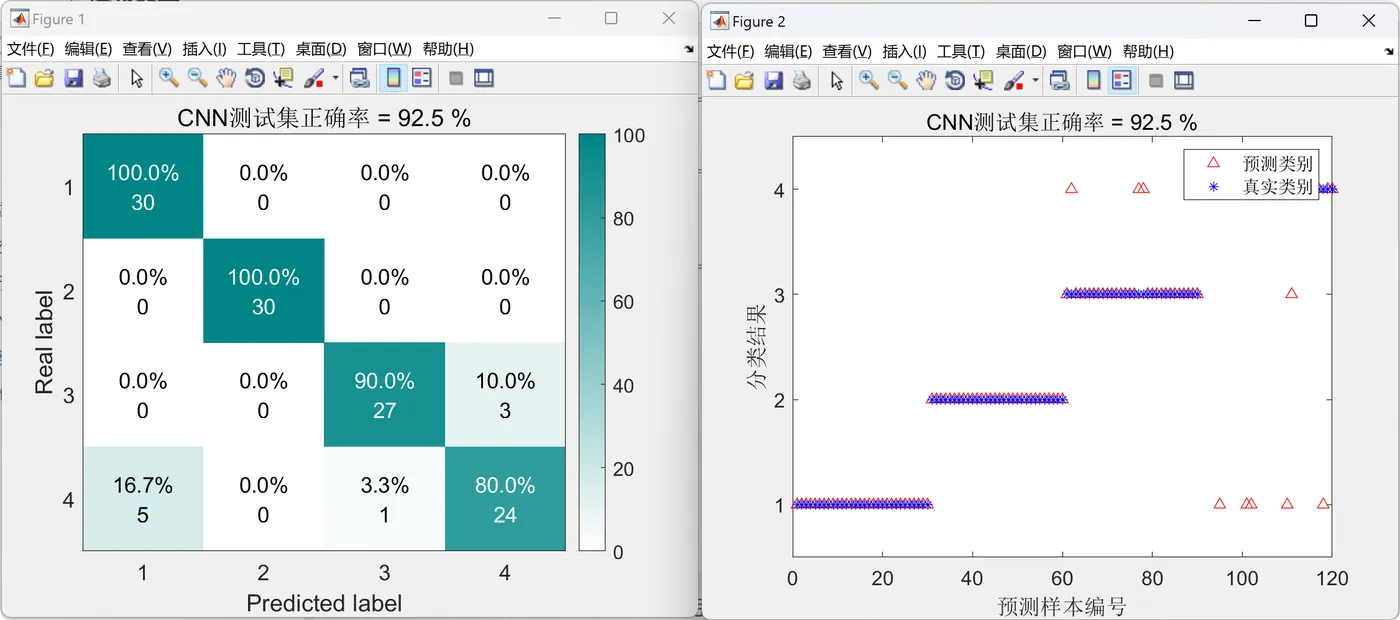

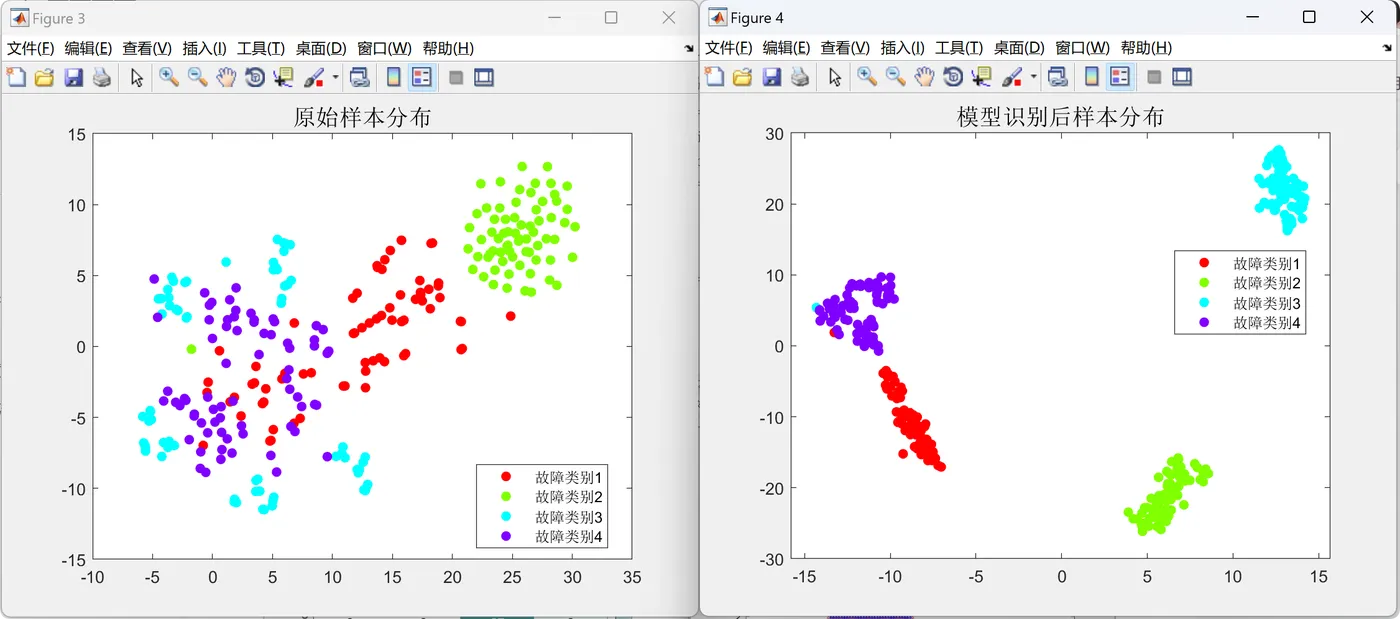

2.1 CNN

image.gif 编辑

image.gif 编辑

image.gif 编辑

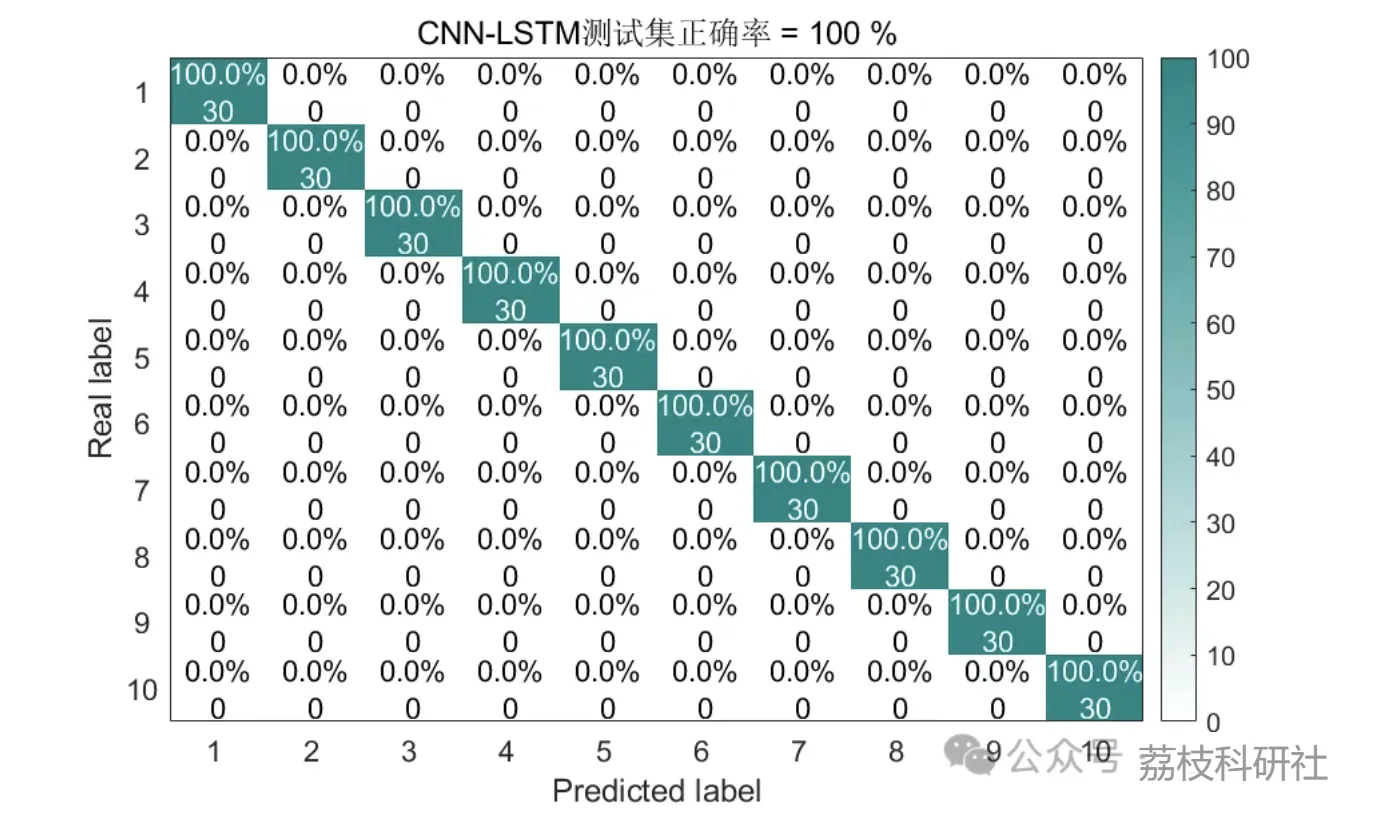

2.2 CNN-LSTM

image.gif 编辑

2.3 CNN-SVM

image.gif 编辑

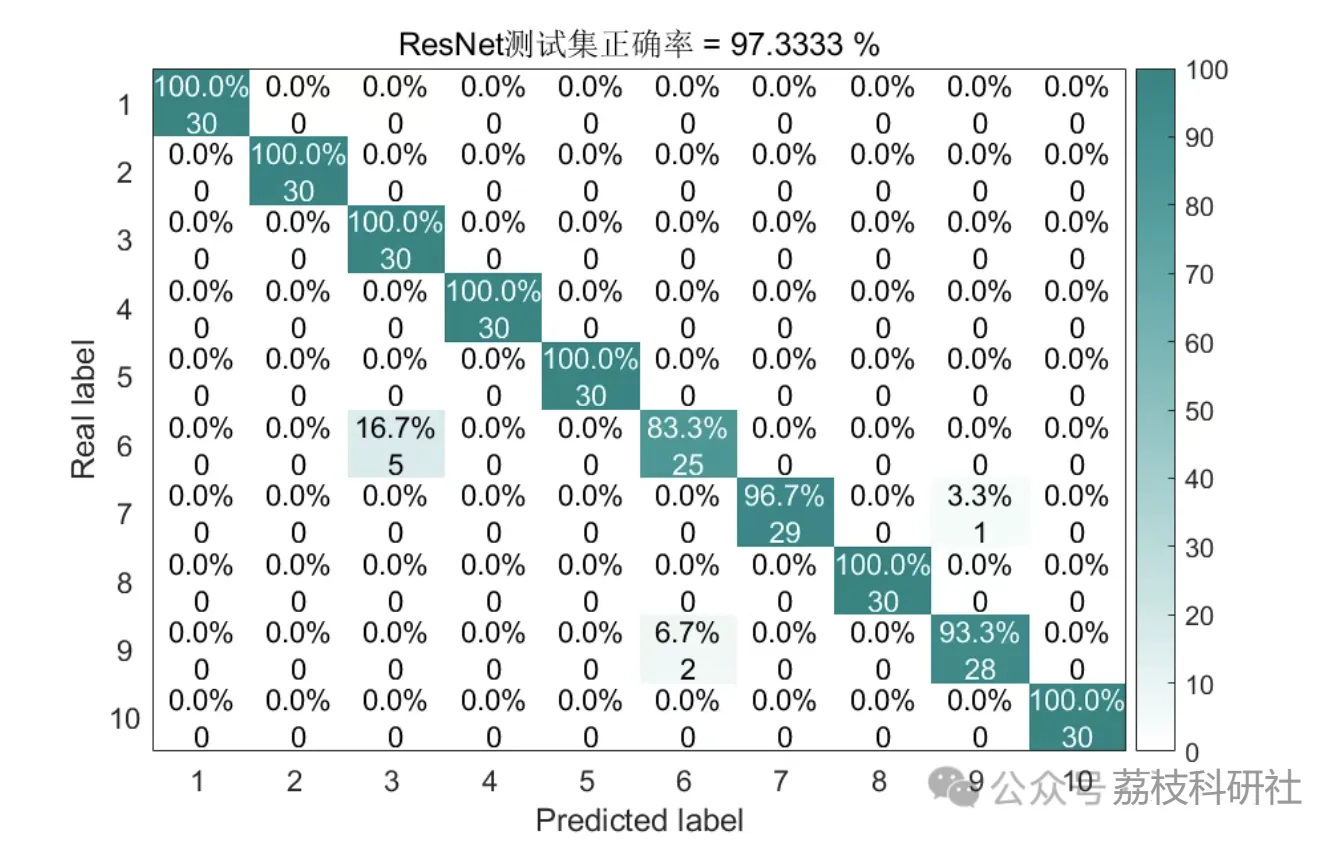

2.4 RESnet

image.gif 编辑

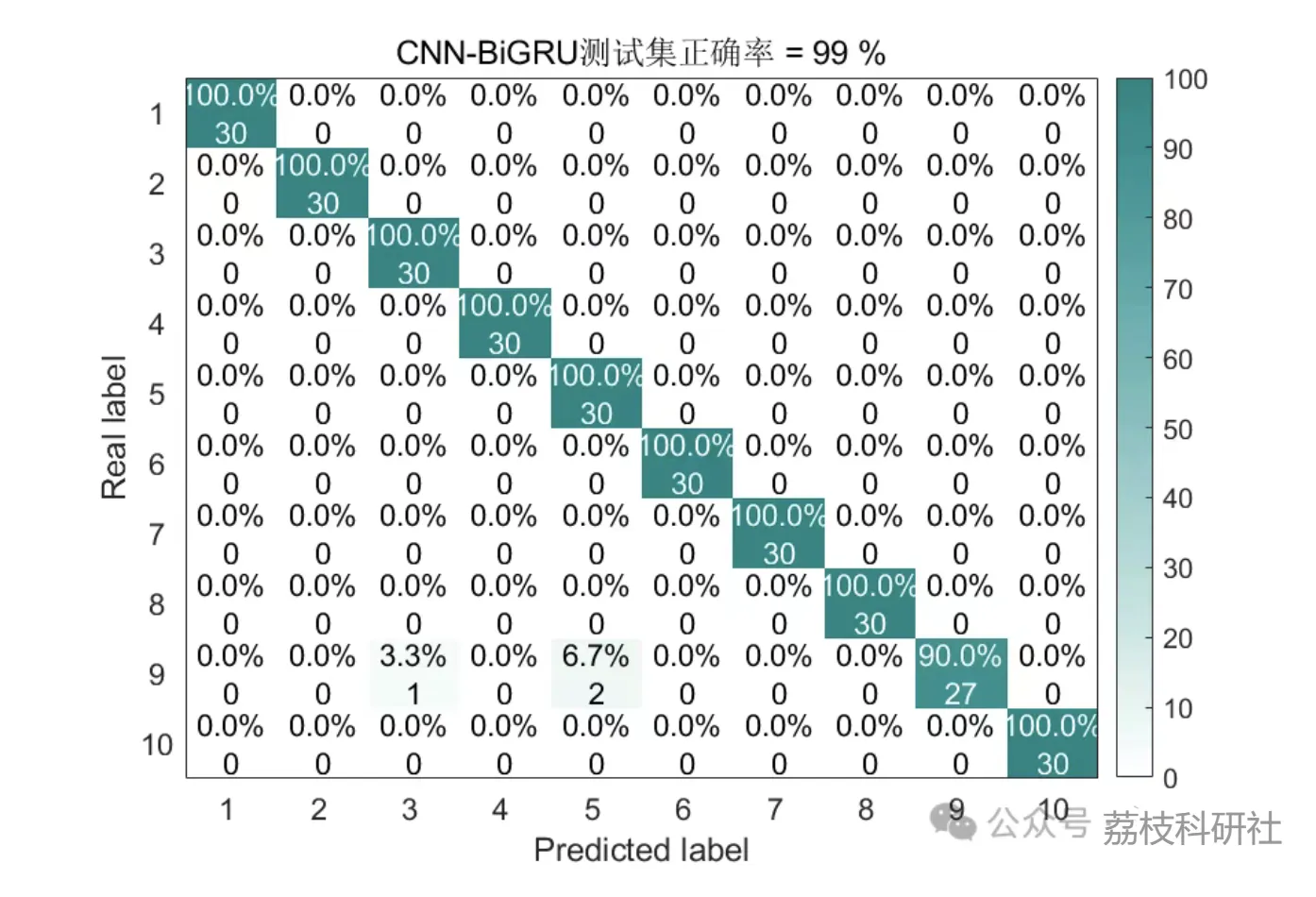

2.5 CNN-BiGRU

image.gif 编辑

image.gif 编辑

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。(文章内容仅供参考,具体效果以运行结果为准)

[1]赵江平,张雪莹,侯刚.基于多源信息融合和WOA-CNN-LSTM的外脚手架隐患分类预警研究[J].安全与环境学报, 2024, 24(3):933-942.

[2]陈悦然,牟莉.基于MCNN-BiGRU-Attention的轴承故障诊断[J].计算机系统应用, 2023, 32(9):125-131.

[3]刘琪.基于卷积神经网络的滚动轴承故障诊断与剩余寿命预测方法研究[D].南昌大学
