二层协议透明传输:让跨域二层协议“无感穿越”多服务商网络

本文涉及的产品
应用型负载均衡 ALB,每月750个小时 15LCU
公网NAT网关,每月750个小时 15CU
全球加速 GA,每月750个小时 15CU
简介: 简介:本文详解二层协议透明传输技术,适用于企业网工、运营商及架构师,解决LLDP/LACP/BPDU跨运营商传输难题,实现端到端协议透传,提升网络韧性与运维效率。


适用人群:企业网工、运营商技术支撑、SD-WAN/云网融合架构师、数据中心网络运维。

核心价值:解决LLDP/LACP/BPDU等二层协议跨运营商“被吃掉”难题,实现端到端协议透传。




为什么你需要“二层协议透明传输”


你是否遇到过以下问题?

企业分支互联,LACP链路聚合在运营商侧“断链”,两端无法协商?

  1. LLDP邻居发现失效,运维无法自动识别拓扑?
  2. STP BPDU被运营商设备丢弃,导致生成树失效?
  3. 依赖LLDP/CDP发现设备,在跨三层网络(如公网)时将失效,导致设备不可见,需改用基于IP的发现机制。


✅ 根本原因:

运营商网络默认不处理/不转发用户侧二层控制协议(如LLDP、LACP、STP BPDU等),这些报文要么被丢弃,要么被当作普通数据帧转发—— 导致协议协商失败、拓扑断裂、环路风险。




二层协议透明传输如何“无感穿越”


核心原理:

[CE设备] —— (用户侧二层协议) [PE设备] —— (透明隧道) [运营商网络] [对端PE] [对端CE]。

配置位置:

在PE设备连接CE的接口上启用(如:GigabitEthernet1/0/1 → 脱敏为 Port-X)。

工作机制:

 报文进入PE接口 → 识别为指定二层协议(LLDP/LACP/BPDU等)→ 上送CPU做目的MAC替换(替换为运营商内网组播/单播MAC);

 在运营商网络内 → 不解析协议内容,直接二层转发;

 到达对端PE → 还原原始目的MAC → 交付给CE设备。


✅ 效果:CE设备“以为”对方就在本地二层,协议协商完全正常!




实战配置


⚠️ 注:以下命令基于主流厂商设备抽象,适配华为/H3C/思科等主流平台语法逻辑。

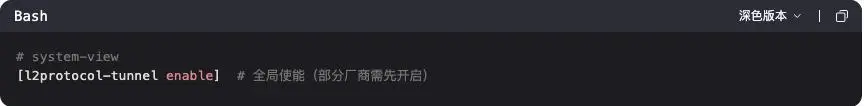

步骤1 全局开启协议透传功能(可选)

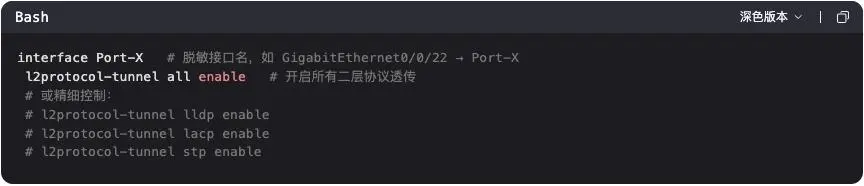

步骤2 在指定用户侧接口启用(关键!)

重要补充:默认行为与例外


 缺省行为:接口默认不转发BPDU(安全考虑)。

 例外规则:若接口使能了STP,则STP的BPDU会上送CPU,其他协议BPDU仍丢弃。

 关键技巧:若需透传LLDP/LACP等“非STP”协议,必须显式配置 l2protocol-tunnel xxx enable,否则默认被丢!

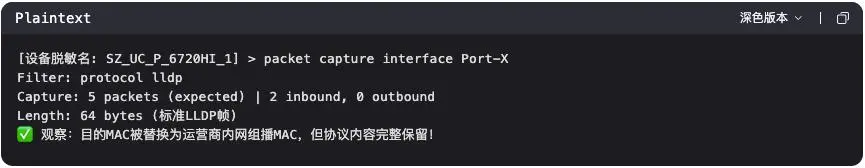

抓包验证


为验证透传是否生效,可在PE设备做镜像抓包。

⚠️ 提示:抓包时关注 目的MAC是否被替换、协议Payload是否未变—— 这是透传成功的关键标志!




不只是技术,更是业务价值!


 企业广域网“真二层互联”

“让分布在不同城市的办公室,像在同一栋楼里组网!”

—— LACP跨城聚合、LLDP自动拓扑发现、STP统一防环,全协议无感透传。


 云网融合SD-WAN底层支撑

“SD-WAN控制器依赖LLDP发现链路质量?透传功能让云边端‘零感知’穿越公网!”

—— 保障Overlay控制面协议在Underlay公网中的完整性。


 数据中心互联(DCI)协议保真

“跨DC的vPC/M-LAG依赖LACP?透传功能让运营商网络‘隐身’,协议协商零失败!”

—— 避免因协议中断导致的双活集群脑裂。


 运营商增值业务利器

“为金融/医疗客户提供‘协议保障专线’,差异化竞争力拉满!”

—— 不再只是普通带宽,而是“协议级SLA保障”。




二层协议透明传输— 被低估的“网络胶水”技术


它不炫酷,但不可或缺;

它不常被提及,但一旦缺失,网络就会“骨折”。

在云网融合、SD-WAN、多云互联的时代,协议透传能力 = 网络韧性 × 业务连续性 × 运维效率
