💥1 概述

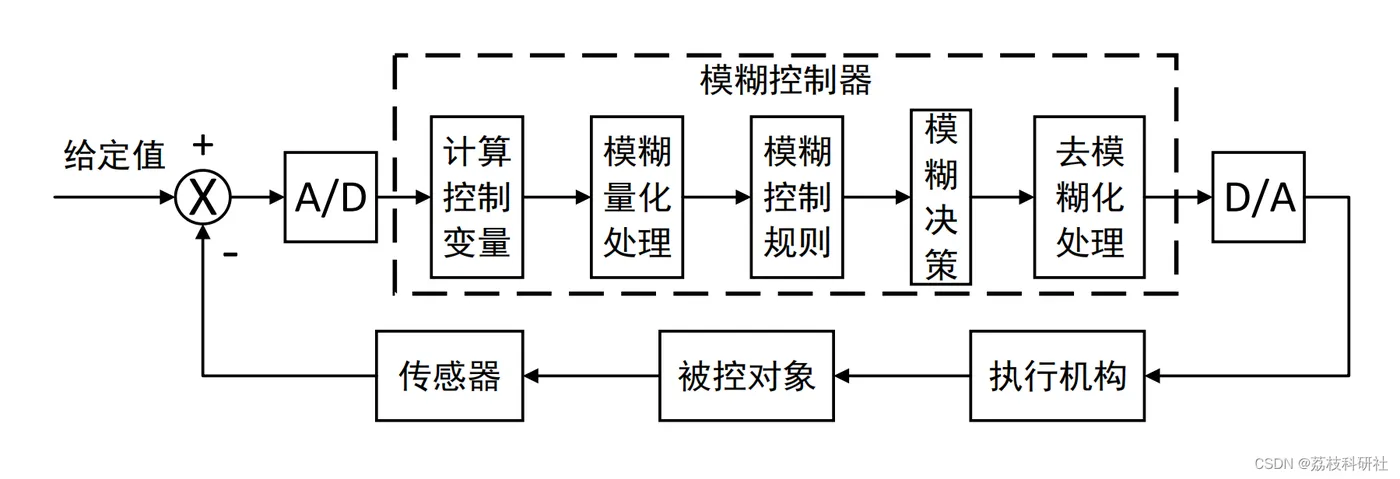

模糊控制(Fuzzy Control)是 1965 年,由美国的 Zadeh 率先创立了模糊集合论,后来又提出了模糊逻辑控制器的概念和有关定理。于 1974 年第一次组成了模糊逻辑控制器,并使用于锅炉和汽轮机的控制系统中。模糊控制是以模糊集合论、模糊语言变量和模糊逻辑推理为基础的现代智能控制技术。模糊控制是根据经验建立模糊规则,再把传感器接收的实时信息加以模糊化,进而将模糊化后的信息加以模糊推理,将模糊推理后的信息清晰化后加到执行器上,此过程就完成了模糊控制的流程。模糊控制的基本原理图如图 所示:

image.gif 编辑

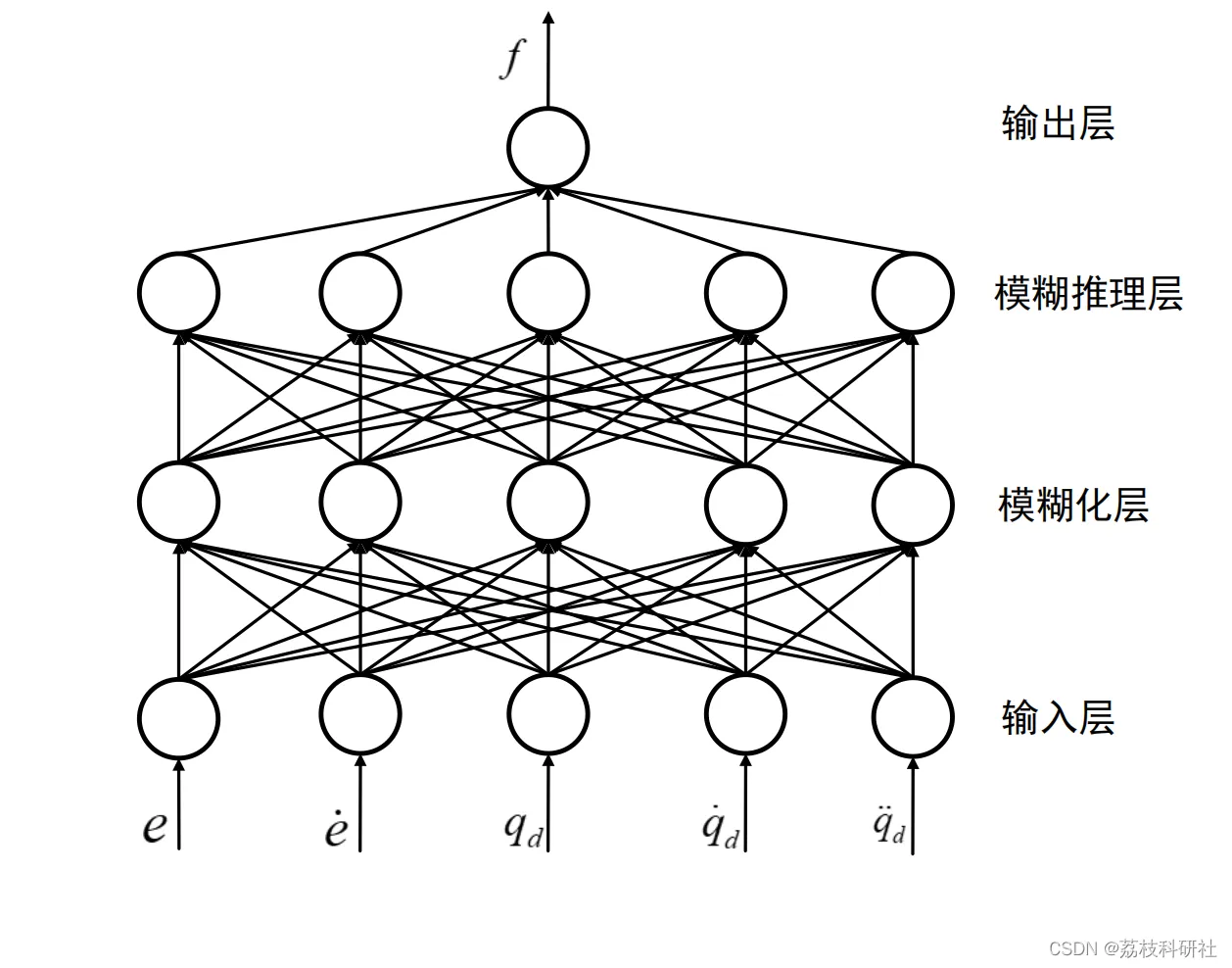

模糊 RBF 神经网络,是模糊控制系统和 RBF 神经网络的结合。由于模糊系统的设计存在主观性,模糊控制的设计都是基于对专业人员实际经验的认识基础上的,所以把神经网络的能力融入到模糊系统中,使用分布式计算的神经网络表达,达到了模糊控制系统的自组织、自学习的效果。在模糊 RBF 神经网络中,神经网路的输入、输出层节点用于表达模糊系统的输入、输出信息,而神经网络的隐含层节点则用于表达隶属度函数和模糊规律。

image.gif 编辑

一、引言

轨迹跟踪是控制领域的重要任务之一,特别是在机器人路径规划、飞行器控制以及工业控制等领域中。为了实现高效、鲁棒的轨迹跟踪控制,本文将研究基于模糊RBF神经网络的轨迹跟踪方法。模糊RBF神经网络结合了模糊逻辑和RBF神经网络的优点,能够更好地处理非线性和不确定性问题。

二、基本概念

  1. 模糊逻辑系统:模糊逻辑系统通过模糊规则和模糊集合进行推理,可以处理不确定性和非线性问题。
  2. RBF神经网络:RBF神经网络是一种三层前馈神经网络,包括输入层、隐含层和输出层。隐含层使用径向基函数(如高斯函数)作为激活函数。
  3. 轨迹跟踪:轨迹跟踪的目标是使系统输出准确跟随预定轨迹,通常需要处理系统的不确定性和外界干扰。

三、模糊RBF神经网络结构

模糊RBF神经网络由输入层、模糊化层、模糊推理层和输出层构成。

  1. 输入层:该层的各个节点直接与输入量的各个分量连接,将输入量传到下一层。
  2. 模糊化层:采用高斯型函数作为隶属函数,将输入变量进行模糊处理,得到模糊隶属度。
  3. 模糊推理层:实现规则的前提推理,该层的每个节点相当于一条规则。通过与模糊化层的连接来完成模糊规则的匹配,各个节点之间实现模糊运算。
  4. 输出层:实现规则前提与结论的推理及规则间的推理,得到清晰的控制信号。

四、基于模糊RBF神经网络的轨迹跟踪方法

  1. 确定系统的状态变量和输出:根据具体应用场景,确定需要跟踪的轨迹和系统的状态变量。
  2. 建立系统的数学模型:通常是非线性微分方程,用于描述系统的动态行为。
  3. 确定输入变量和输出变量的模糊集合:根据经验知识,设计输入变量和输出变量的模糊集合。
  4. 设计模糊规则:根据专家经验和实际需求,设计模糊规则,如“如果状态是A并且输出是B,那么控制动作是C”。
  5. 选择隐含层的节点数:根据问题的复杂度和训练数据的规模,选择合适的隐含层节点数。
  6. 确定径向基函数的类型:通常采用高斯函数作为径向基函数。
  7. 初始化网络权重和节点中心:在有效的映射范围内初始化网络权重和节点中心。
  8. 训练RBF网络:使用训练数据集训练RBF网络,调整网络的权重和节点中心以最小化误差。常用训练算法有梯度下降法和最小二乘法。
  9. 实时控制:将模糊RBF神经网络设计为控制器,对系统进行实时控制。通过仿真验证控制系统的性能,包括稳定性、响应速度和抗干扰能力。

五、应用案例

以自主水下航行器(AUV)的路径跟踪为例,介绍基于模糊RBF神经网络的轨迹跟踪方法的应用。

  1. 建立AUV的数学模型:根据AUV的动力学特性和运动学方程,建立AUV的数学模型。
  2. 设计模糊规则:根据AUV的运动特性和控制需求,设计模糊规则。
  3. 训练RBF网络:使用AUV的仿真数据或实验数据训练RBF网络。
  4. 实时控制:将训练好的模糊RBF神经网络控制器应用于AUV的路径跟踪控制中,实现AUV的精准路径跟踪。

六、结论与展望

本文研究了基于模糊RBF神经网络的轨迹跟踪方法,结合了模糊逻辑和RBF神经网络的优点,能够更好地处理非线性和不确定性问题。通过理论分析和应用案例验证,证明了该方法的有效性和可靠性。未来,可以进一步优化模糊规则和RBF网络的参数,提高控制系统的性能和鲁棒性。同时,也可以将该方法应用于其他领域的轨迹跟踪控制中,拓展其应用范围。

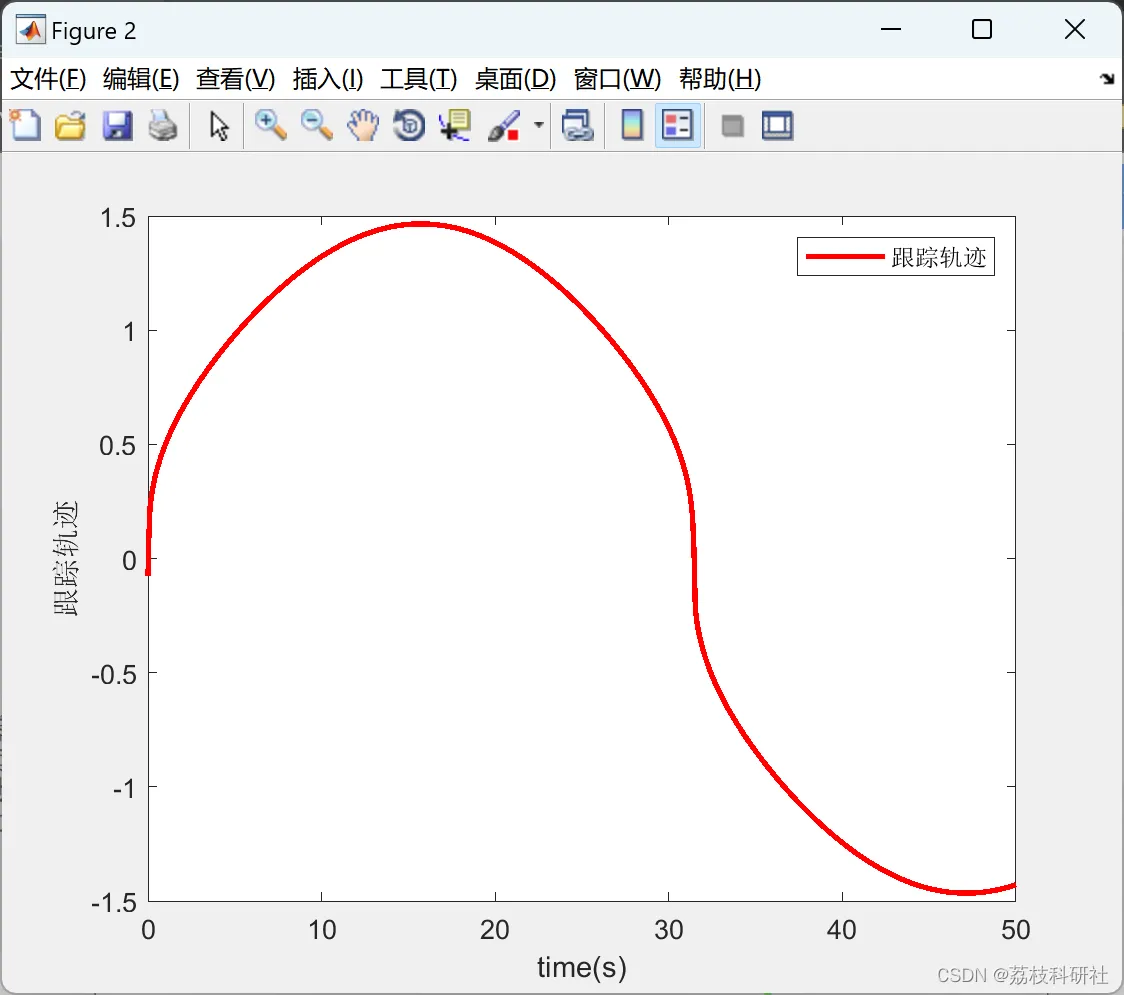

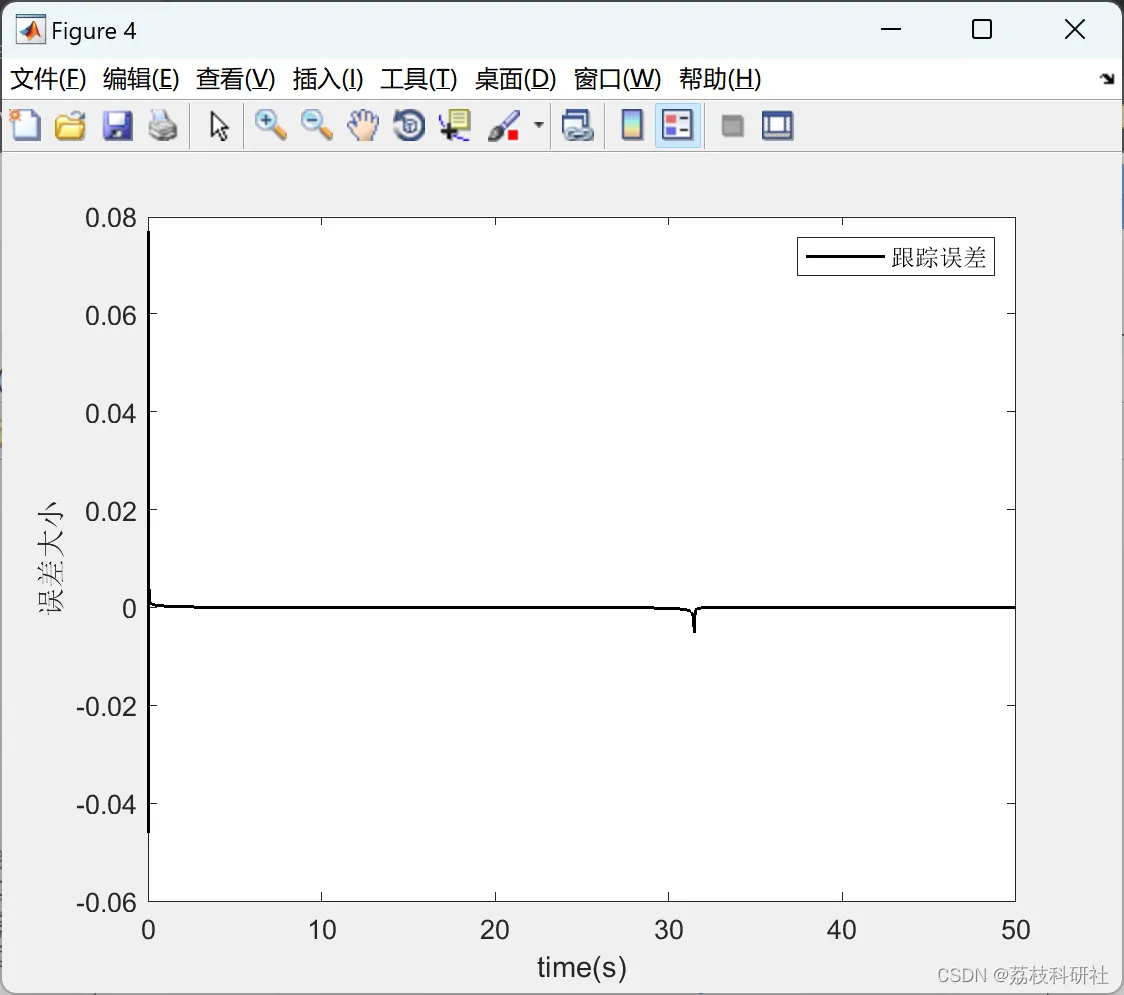

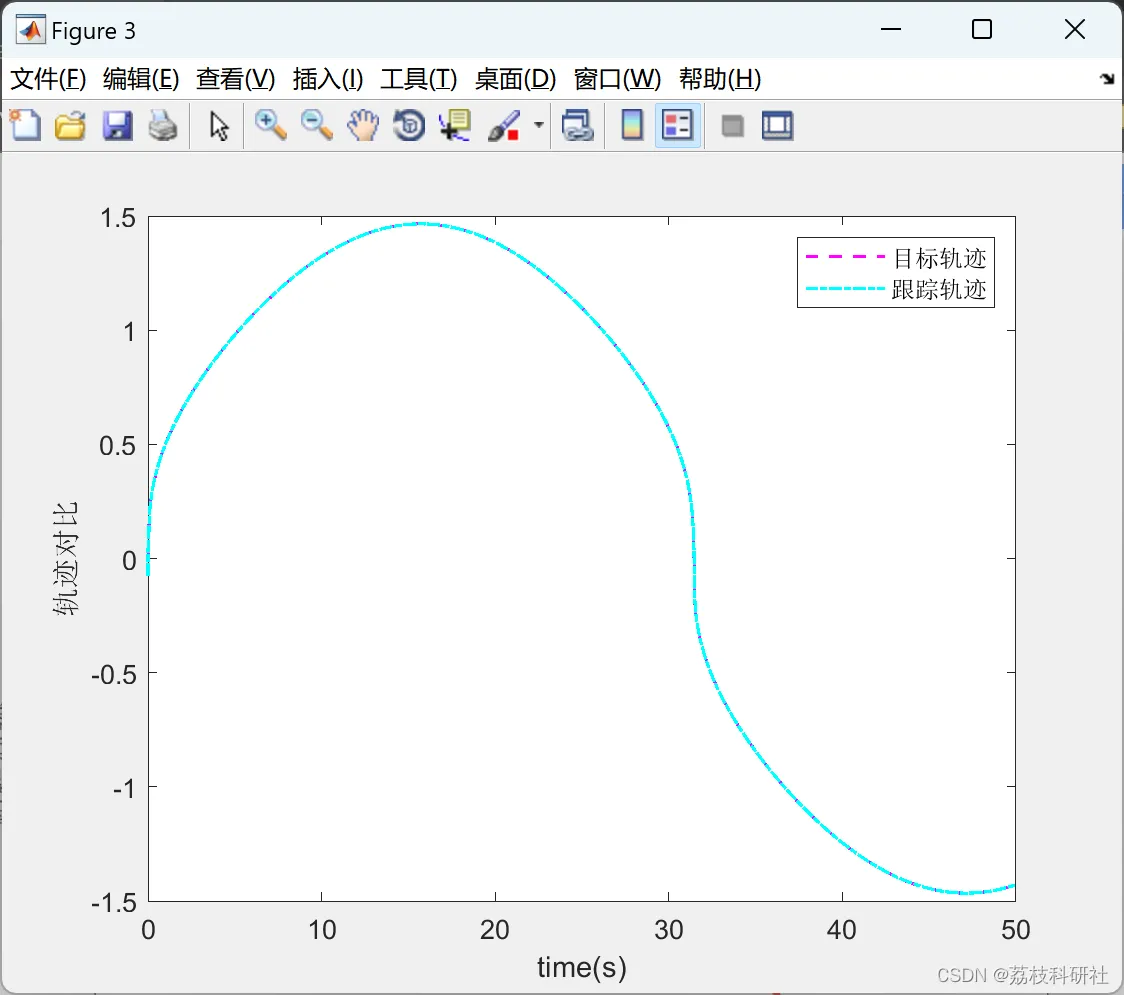

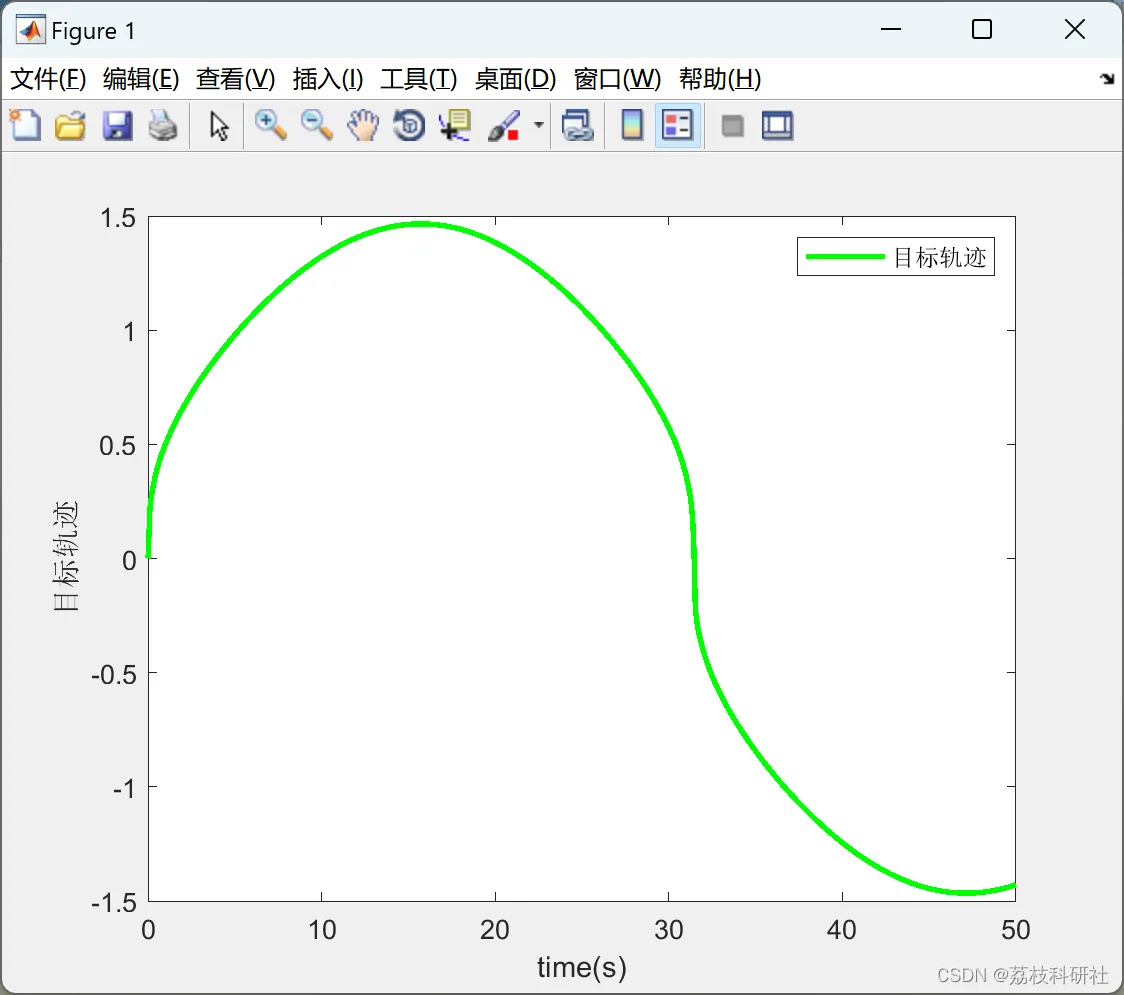

📚2 运行结果

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

🎉3 参考文献

部分理论来源于网络,如有侵权请联系删除。(概述仅供参考,以运行结果为准)

[1]吴秋霞. 基于模糊神经网络的移动机器人轨迹跟踪控制的研究[D].厦门大学,2017.

[2]高健. 基于模糊RBF神经网络的花椒采摘机器人控制系统的设计资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取【请看主页然后私信】
