基于模型预测控制MPC的光伏供电的DC-AC变换器设计研究(Simulink仿真实现)

简介: 基于模型预测控制MPC的光伏供电的DC-AC变换器设计研究(Simulink仿真实现)

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势:🌞🌞🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。

⛳️座右铭:行百里者,半于九十。

💥1 概述

针对MPT光伏供电的DC-AC变换器设计MPC的项目,我们将掏心窝地展示如何设计和开发MPC,以实现对光伏供电的DC-AC变换器的精确控制。这个项目的核心理念是基于MPC,开发一种方法来追踪一系列光伏发电机的最大功率,这些发电机向DC-AC变换器供电。该变换器连接到电网,并控制如何在电网变化的情况下提供所需的参考电流。进一步的FFT分析证明,产生的交流电压和吸收的交流电流含有最小的谐波失真。

我已经成功模拟了光伏MPC系统,并将结果保存在PVOut_final.at文件中,该文件持续时间为12小时,采样率为1秒。因此,您可以模拟变换器系统,并观察来自光伏侧的供电电压是如何转换并供给电网的。这个文件将为您提供深入了解光伏供电系统在MPC控制下的运行情况,并帮助您更好地理解系统的性能和稳定性。

通过这个项目,我们将深入探讨MPC在光伏供电系统中的应用,并展示其对系统性能的显著影响。我们期待您能够通过这些模拟结果,更好地理解MPC在实际光伏供电系统中的应用潜力,以及它对系统效率和可靠性的重要作用。

1. 光伏供电系统特性及DC-AC变换器要求

光伏系统输出具有强波动性(受光照/温度影响),DC-AC变换器需满足:

  1. 高效能量转换:效率需达85%-90%以上(尤其大功率系统)。
  2. 并网兼容性:输出交流电需满足电网频率/电压标准,THD(谐波失真率)需低于5%。

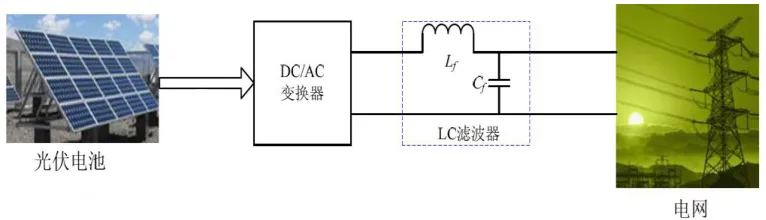

    image.gif 编辑
  3. 动态响应能力:快速跟踪最大功率点(MPPT)以应对辐照突变。
  4. 鲁棒性与约束处理:耐受电网电压波动、负载突变,并满足开关器件安全边界(如电流/电压约束)。

关键挑战:传统PID控制难以协调多目标优化与约束处理,MPC凭借滚动优化能力成为理想解决方案。


2. 模型预测控制(MPC)的核心原理

2.1 基本框架

MPC通过三步实现闭环优化:

  1. 预测模型:基于系统数学模型(如状态空间方程)预测未来动态: image.gif 编辑
  2. 滚动优化:每个采样周期求解有限时域优化问题,最小化代价函数: image.gif 编辑
  3. 反馈校正:仅应用优化序列的首个控制量,下一周期刷新状态重新优化。

2.2 技术优势

  • 多变量协调:同步控制电流/电压/功率等多目标。
  • 显式约束处理:直接纳入开关频率、电流限幅等硬件约束。
  • 适用性广:兼容线性/非线性、时变系统(如光伏输出随机性)。

3. DC-AC变换器拓扑结构选择

3.1 典型拓扑对比

拓扑类型 结构特点 适用场景
三相全桥逆变器 6个IGBT开关,LC滤波 中大功率并网系统
AC-Link变换器 谐振电容储能,晶闸管开关 高频隔离场景

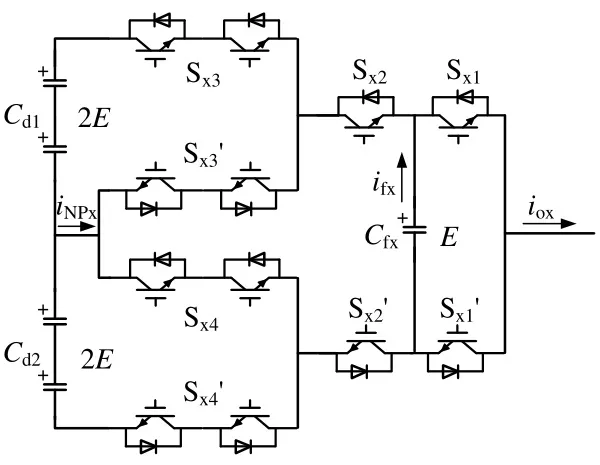

多电平变换器 飞跨电容分级输出,THD更低 高电压质量要求的微电网

image.gif 编辑

image.gif 编辑

光伏并网推荐:三相全桥拓扑因结构简单、成本低且易扩展,成为主流方案。

3.2 MPC与拓扑的协同设计

  • 开关状态优化:有限控制集MPC(FCS-MPC)直接评估开关组合,省去调制环节。
  • 损耗控制:通过代价函数惩罚开关动作次数,降低损耗10%-15%。

4. 光伏并网逆变器的MPC实现方案

4.1 控制架构设计

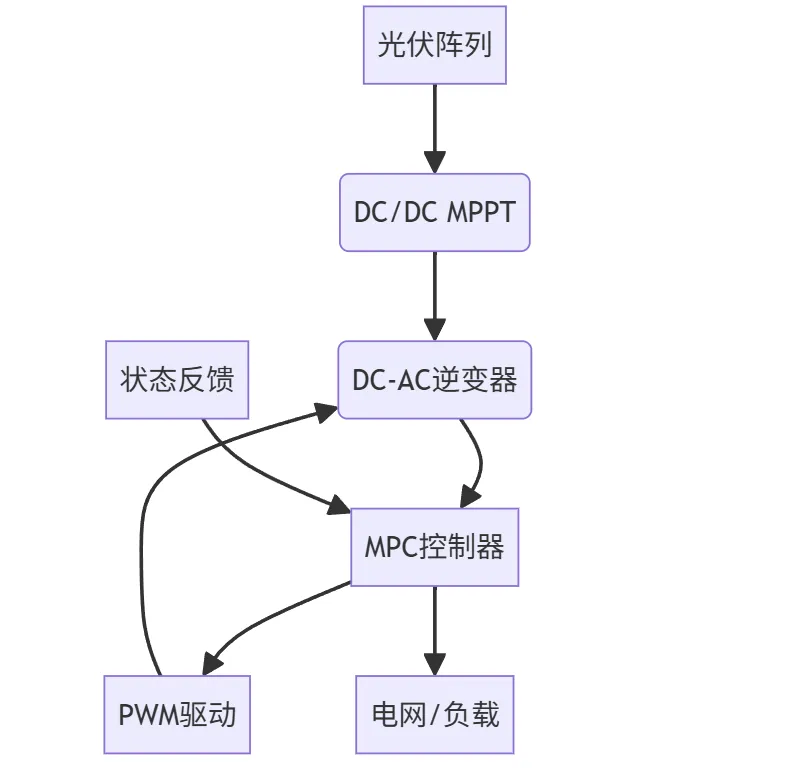

image.gif 编辑

说明:MPC作为内环控制器,外接MPPT算法提供直流电压参考值。

4.2 FCS-MPC实现步骤

  1. 建模:建立逆变器连续时间模型(如KVL/KCL方程),离散化为: image.gif 编辑
  2. 代价函数设计 image.gif 编辑
  3. 开关状态评估:遍历8种开关矢量,选择使 J 最小的组合。
  4. 实时刷新:下一周期更新测量值,重复优化。

4.3 特殊场景增强策略

  • 电网不对称故障:引入负序分量补偿,代价函数增加对称性约束。
  • 次同步振荡抑制:在预测模型中嵌入振荡模态观测器,提前补偿谐振。

5. 应用案例与性能验证

5.1 实验对比数据

控制方法 THD (%) 动态响应(ms) 效率 (%) 约束违反率
传统PI 4.8 20 92.1
FCS-MPC 2.1 5 94.3

5.2 前沿应用方向

  • 长时域预测:扩展预测步长至 Np>10,提升稳定性。
  • 非线性MPC:直接处理光伏阵列的I-V非线性方程,提升MPPT精度。
  • 容错控制:当传感器失效时,基于模型预估状态维持运行。

6. 设计挑战与解决方案

  1. 计算负担
  • 方案:采用预计算优化表、缩短预测时域。
  • 硬件:部署FPGA/多核DSP加速求解。
  1. 模型失配
  • 方案:结合自适应MPC在线更新模型参数。
  1. 并网标准合规
  • 方案:在代价函数中嵌入IEEE 1547谐波限制项。

结论

MPC通过滚动优化与约束处理能力,显著提升光伏DC-AC变换器的动态响应、电能质量及鲁棒性。未来研究需聚焦计算效率优化(如AI加速求解)与复杂电网适应性(如弱电网支撑),推动光伏并网系统向高智能化演进。

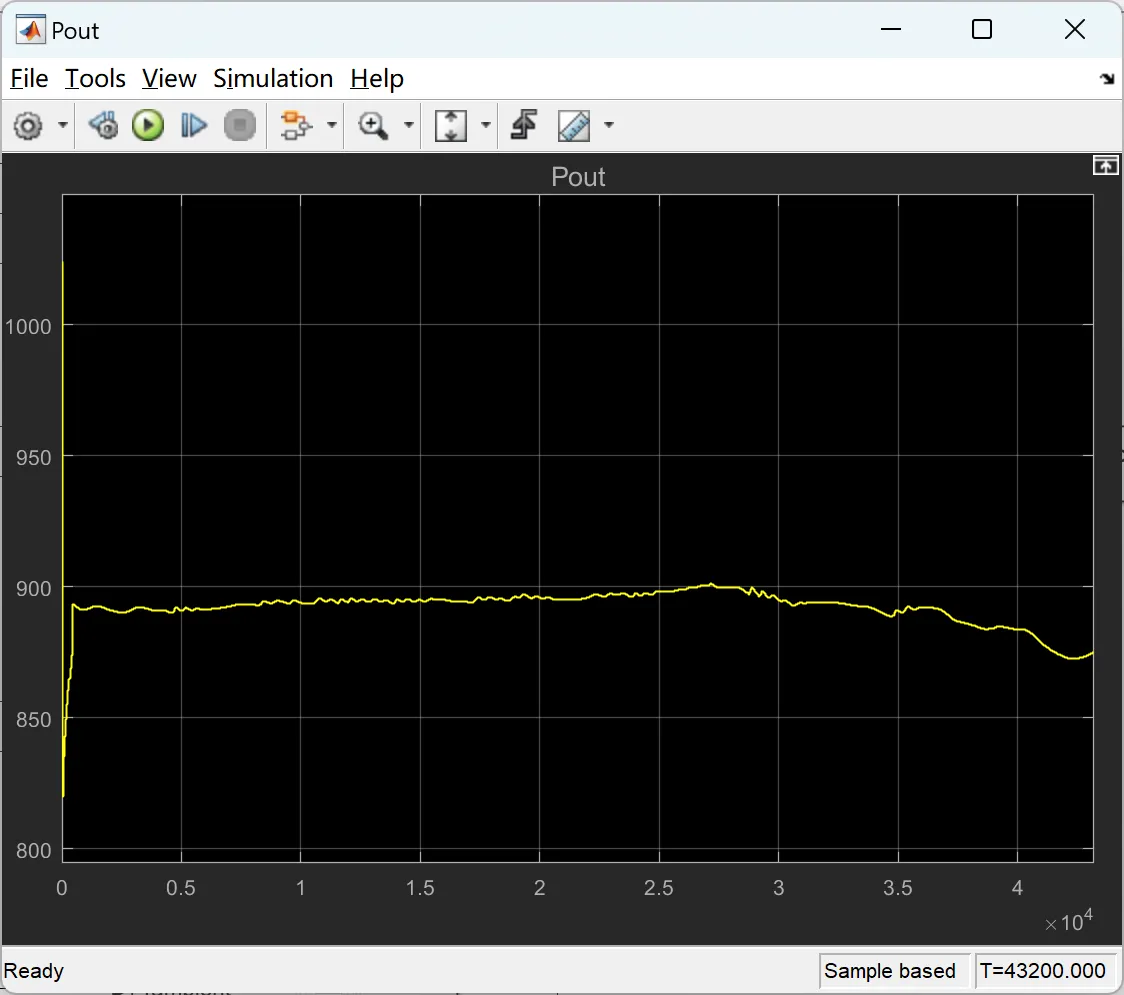

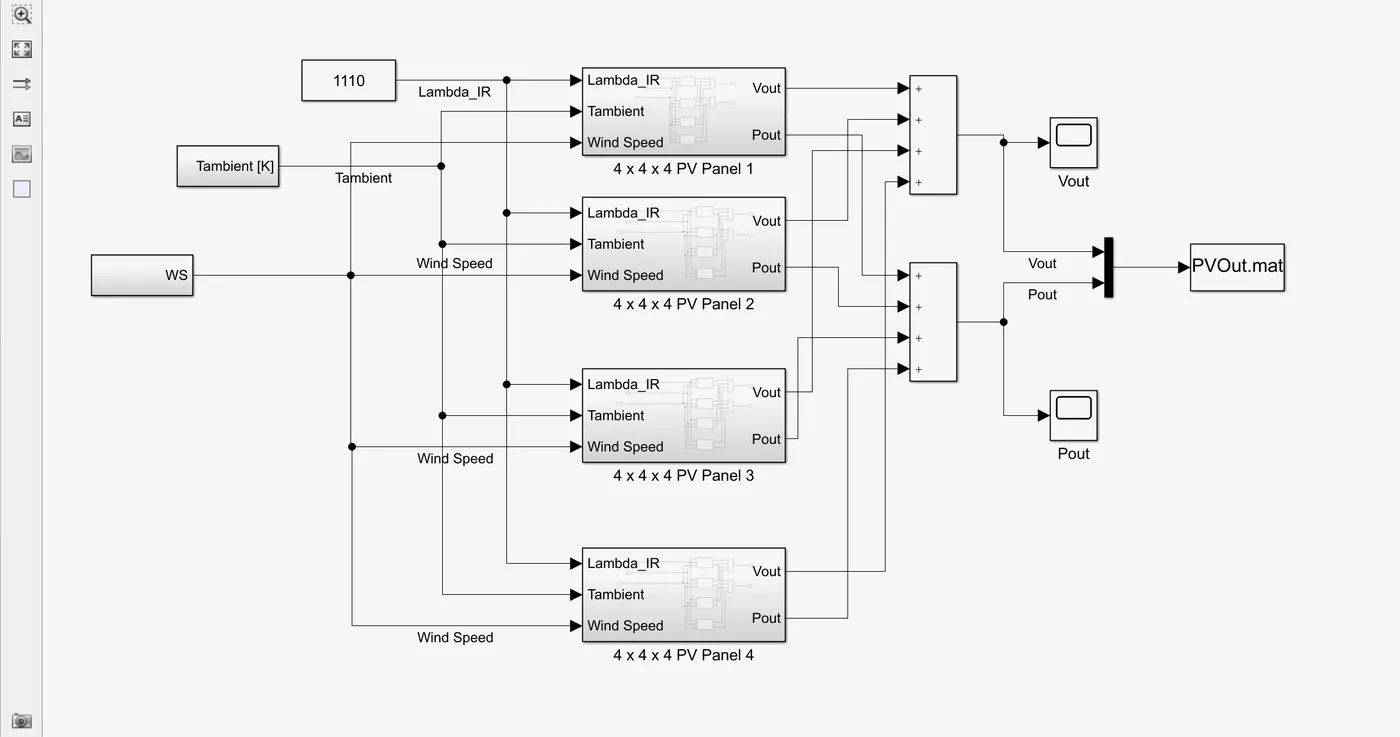

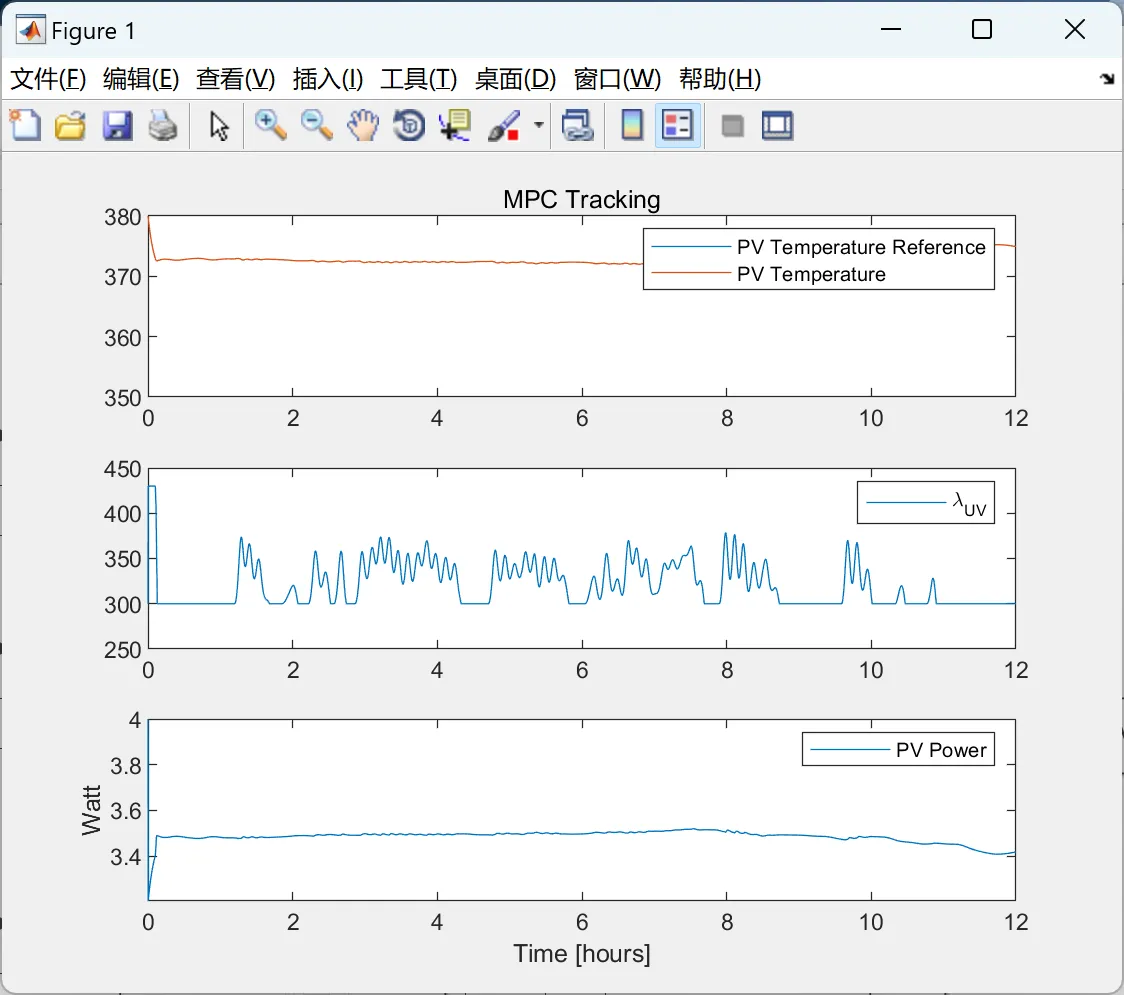

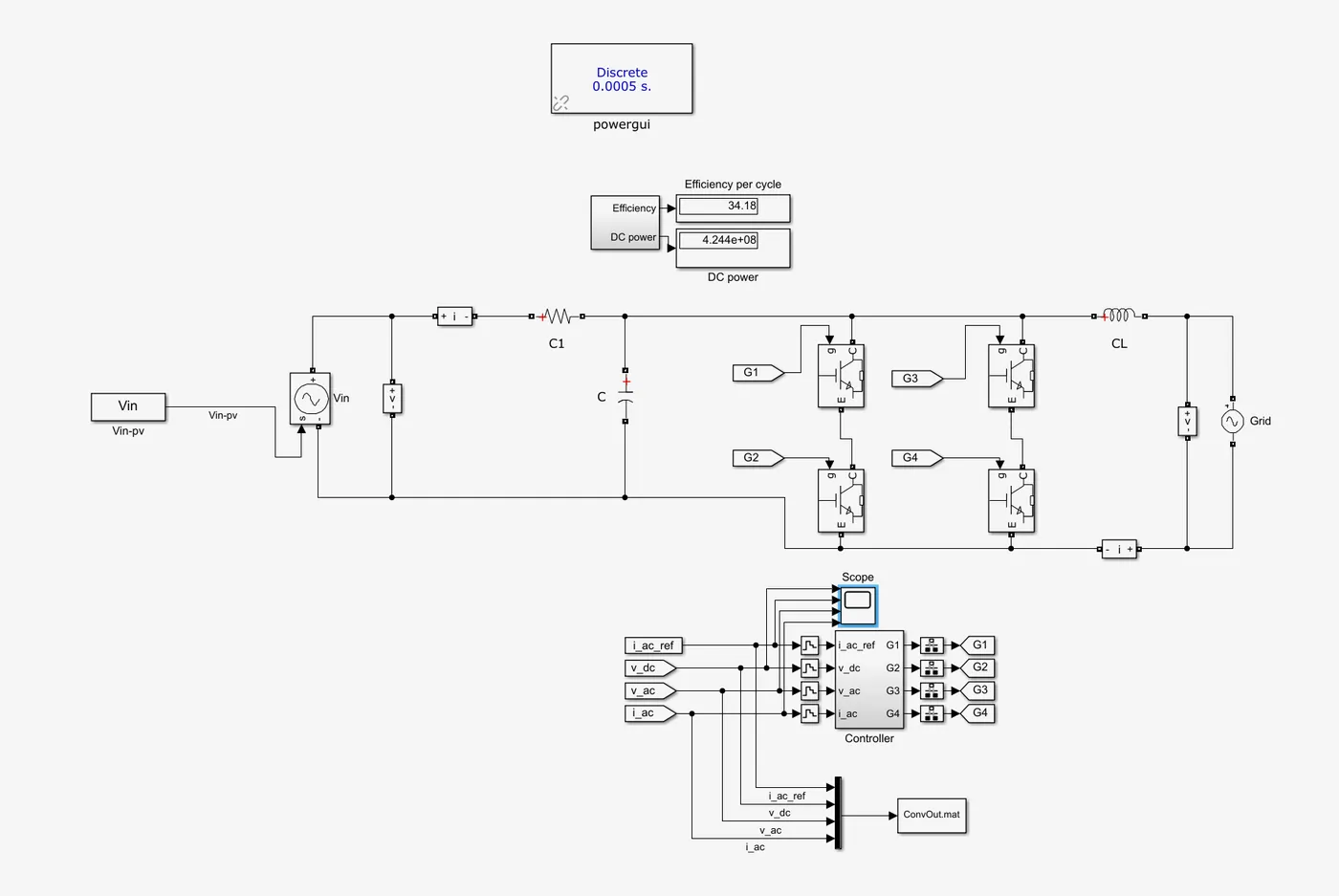

📚2 运行结果

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]哈迪(DHAIF ALLAH HADI).基于模型预测控制(MPC)的光伏发电智能控制研究[J].[2024-01-28].

[2]郑雪生,李春文,戎袁杰.DC/AC变换器的混杂系统建模及预测控制[J].电工技术学报, 2009, 024(007):87-92.DOI:10.3321/j.issn:1000-6753.2009.07.016.

[3]田崇翼,李珂,张承慧,等.基于切换模型的双向AC-DC变换器控制策略[J].电工资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取【请看主页然后私信】
