工程项目部天天面对各种质量风险：施工质量、材料不合格、验收不通过、整改不到位……这些问题一旦积累，项目成本、工期和声誉都会受影响。把质量管理从“纸面检查”和“临时指派”变成数字化、流程化、可追踪、可统计的体系，是工程项目管理现代化的必经之路。本文以接地气、有干货的方式，手把手讲清楚工程项目部管理系统里的质量管理板块该怎么搭：包含功能定义、业务流程、架构图、数据库表设计、关键API及代码参考、开发/上线建议，以及实现效果和常见FAQ。核心覆盖：质量检查计划、质量检查登记、质量问题清单、质量整改记录、质量问题看板这五大模块。

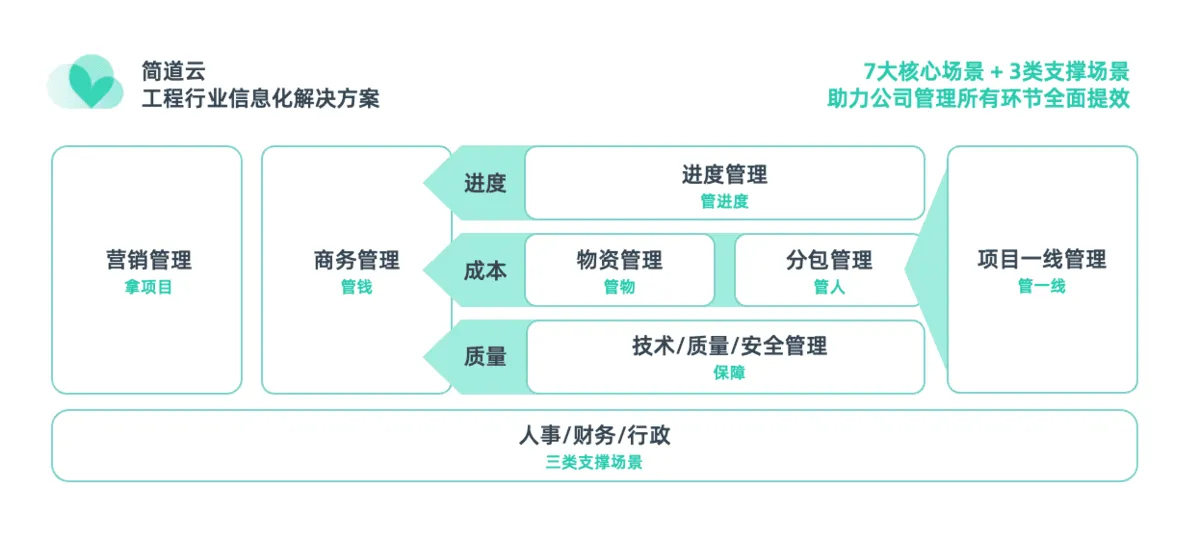

注：本文示例所用方案模板：简道云项目管理系统，给大家示例的是一些通用的功能和模块，都是支持自定义修改的，你可以根据自己的需求修改里面的功能。
本文主要内容
- 总览：质量管理板块的目标与价值
- 架构总览（含架构图）
- 主要功能详解（五大模块）
- 业务流程与流程图
- 数据模型（ER图 + 表结构）
- 核心接口与后端示例代码（含SQL、Node.js 示例）
- 开发技巧与实现细节（离线、拍照、权限、审核流、性能）
- 看板与报表实现思路（关键指标与SQL示例）
- 测试与上线注意事项
- 实现效果与KPI评估
一、总览：质量管理板块的目标与价值
目标很简单：把“检查-记录-问题-整改-关闭”的质量生命周期电子化，形成可追踪、可统计、可预警的闭环。直接收益包括：
- 降低返工率、缩短整改周期
- 提高验收通过率与资料合规率
- 给管理层提供即时看板：重点问题、整改滞后、隐患趋势
- 形成可导出的合规档案（便于招投标及审计）
核心原则：流程可回溯 → 数据可度量 → 操作尽可能简便（移动优先）。
二、架构总览（含架构图）
系统建议采用前后端分离 + 移动端优先架构。后端提供REST/GraphQL API + 定时任务，数据库采用关系库（Postgres/MySQL），文件（照片、证据）存储在对象存储（S3或对应云），并做CDN加速。推荐异步消息（RabbitMQ/Redis Stream）做重任务（如批量通知、导出），并用搜索引擎（ElasticSearch）做问题全文检索/快速过滤。
┌────────────────────────────────────────────────────────┐
│ 前端/移动端 │
│ - Web Dashboard (看板、报表) │
│ - 移动App (现场检查：拍照、离线缓存、签字) │
└──────────────┬─────────────────────────────────────────┘
│ HTTPS / API
┌──────────────▼─────────────────────────────────────────┐
│ 后端服务层 │
│ - Auth / RBAC │
│ - Quality Service (计划/登记/问题/整改) │
│ - Notification Service (邮件/短信/企业微信/钉钉) │
│ - Scheduler (生成计划、提醒) │
│ - Export Service (PDF / Excel) │
└──────────────┬─────────────────────────────────────────┘
│
┌──────────────▼──────────────┬───────────────┬───────────┐
│ 关系数据库 (MySQL/Postgres)│ 对象存储(S3) │ 搜索(ES) │
│ - quality_* tables │ - photos/docs │ - fast search
└────────────────────────────┴───────────────┴───────────┘
三、主要功能详解（五大模块）
3.1 质量检查计划（Quality Check Plan）
- 支持按项目/分包/分项/周期（周、月、阶段）创建计划
- 计划包含：检查项模板、检查人、检查频次、预定日期、相关文件、验收标准链接
- 支持周期生成（例如每月自动生成当月的检查单）
价值：把“谁什么时候检查什么”固定下来，避免事后才想起来检查。

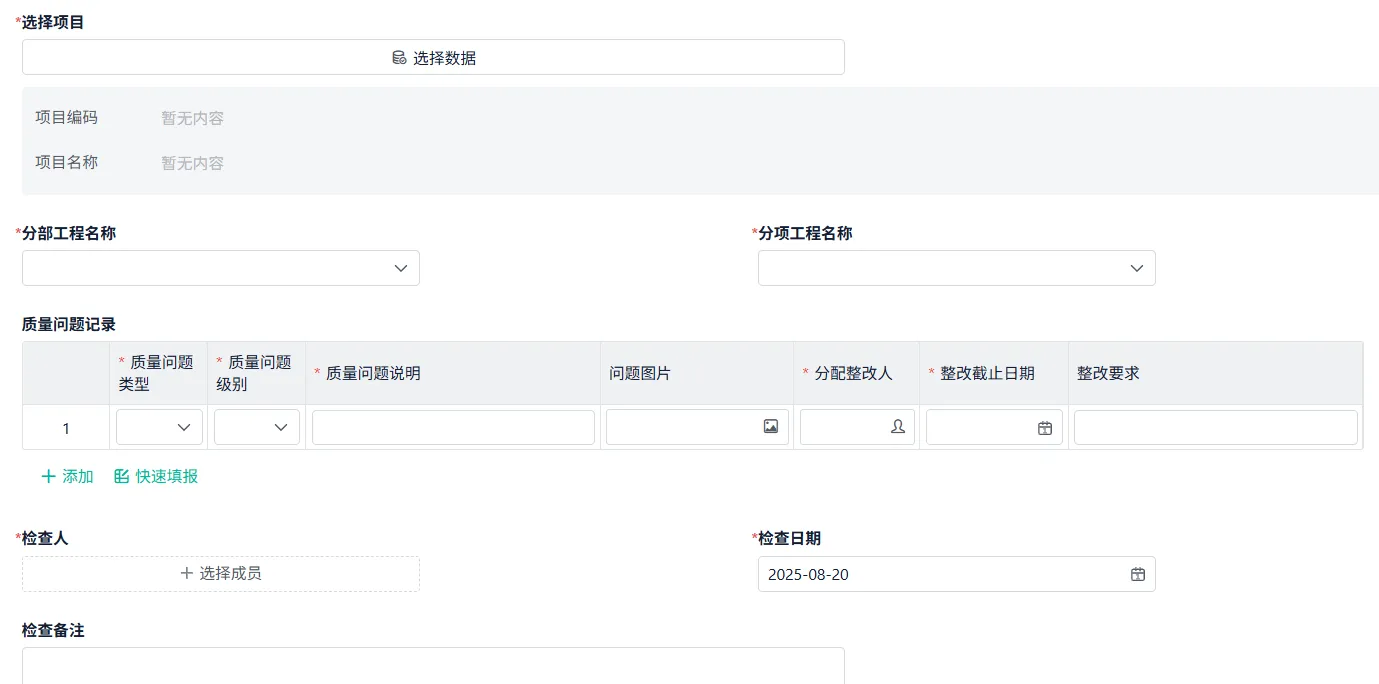

3.2 质量检查登记（Quality Check Log）
- 检查单来自计划或独立发起（临时抽查）
- 支持：现场拍照、标注、签名、填写各项评分、合格/不合格判定
- 可以关联图纸位置、坐标或构件ID（如果有BIM/构件库）
价值：标准化现场记录，现场证据（照片）直接入库。
3.3 质量问题清单（Quality Issue List）
- 从检查单自动产生或人工录入问题（缺陷/隐患）
- 问题字段：问题摘要、等级（致命/严重/一般）、责任单位/人、发现时间、影响范围、证据照片、状态
- 支持批量导入/导出，支持问题标签（材料、施工、设计等）
价值：把分散问题集中管理，便于分派与统计。

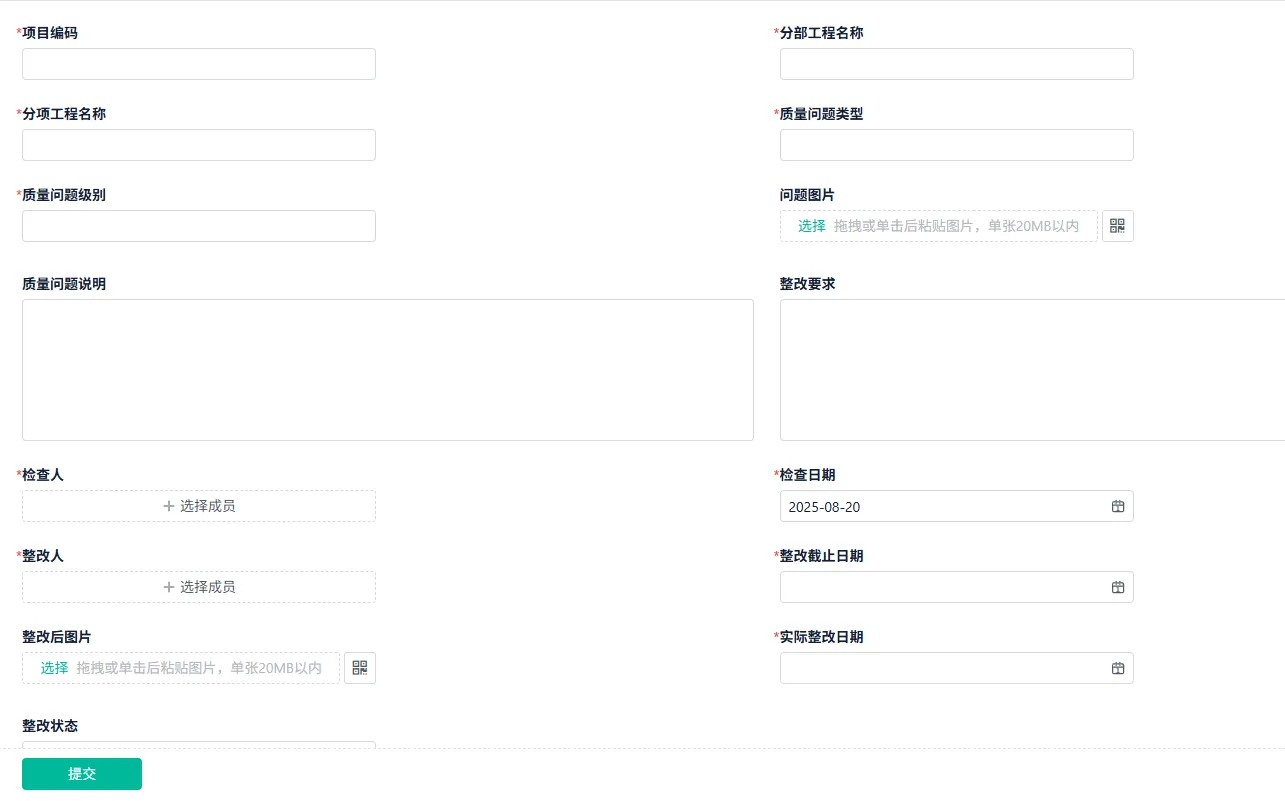

3.4 质量整改记录（Rectification Record）
- 每个问题闭环记录整改过程：整改人/单位、整改开始/完成时间、整改措施、复查记录（复查人、复查结果）
- 若整改失败自动进入二次整改流程并上报负责人
- 支持整改验收单据上传
价值：形成整改闭环，形成可审计记录。

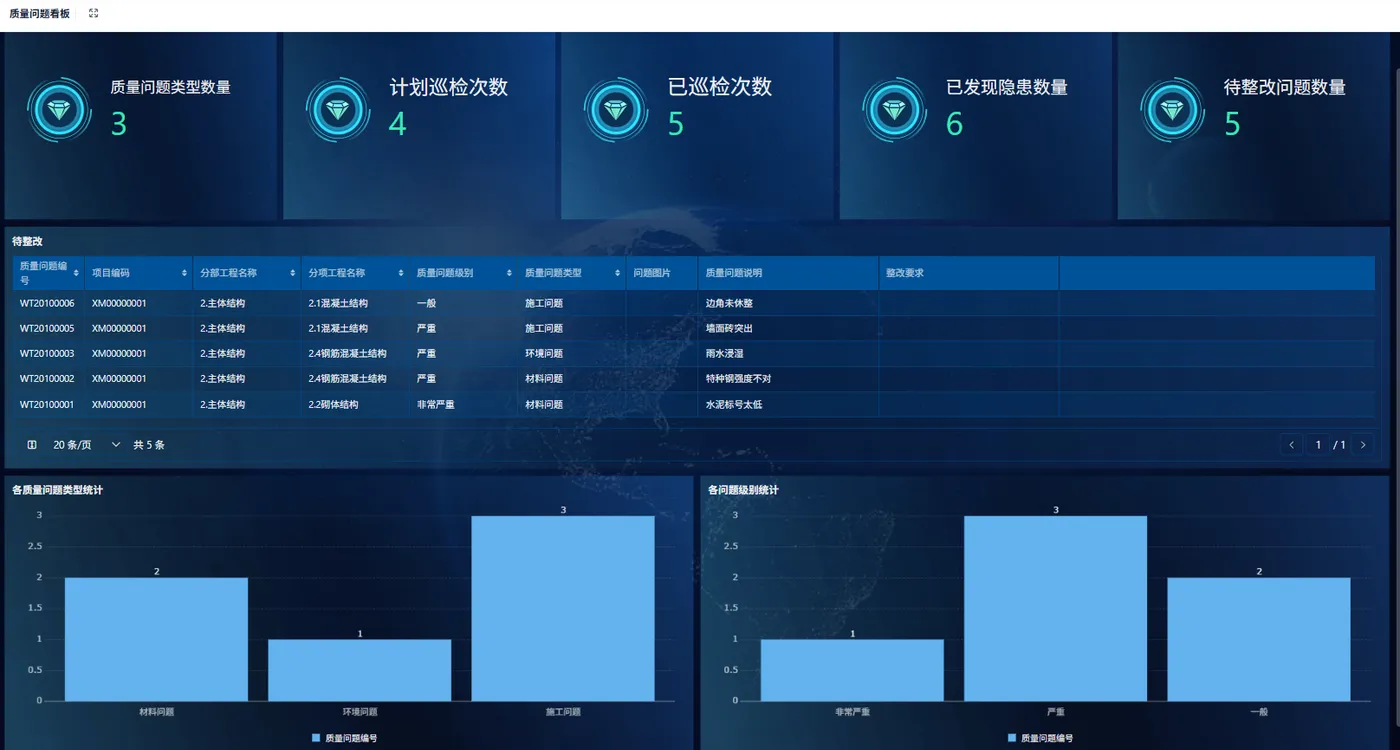

3.5 质量问题看板（Quality Dashboard / Kanban）
- 看板维度：按项目/分项/问题等级/责任单位/整改进度
- 关键指标（KPI）：未整改数、逾期整改数、平均整改时长、月度问题趋势、重复问题TopN
- 看板支持下钻：点击某列能看到问题详情与整改记录
价值：管理层一屏掌握质量健康度。
四、业务流程与流程图
下面给出一个常见的质量管理流程（文字+流程图）。
流程简述：计划→执行检查→登记问题→派发整改→整改实施→复查验收→关闭
Mermaid流程（可在支持Mermaid的编辑器中渲染）：
flowchart TD
A[创建质量检查计划] --> B[按计划生成检查单]
B --> C[现场执行检查并登记]
C --> D{是否发现问题?}
D -- 是 --> E[创建质量问题清单 & 指派整改]
D -- 否 --> F[记录为合格，归档]
E --> G[整改执行]
G --> H[复查验收]
H --> I{复查合格?}
I -- 是 --> J[关闭问题并归档]
I -- 否 --> K[再次整改或升级处理]
实际项目中会有更多分支：如重大问题需上报总控或暂停施工、涉及材料问题需通知采购、涉及分包责任需生成扣分记录等。
五、数据模型（ER图 + 表结构）
核心表：
- quality_check_plan
- quality_check_log
- quality_issue
- quality_rectification
- quality_attachments
- users / projects / teams（已有系统表）
表结构（MySQL 示例，精简版）
-- 1. 质量检查计划
CREATE TABLE quality_check_plan (
id BIGINT PRIMARY KEY AUTO_INCREMENT,
project_id BIGINT NOT NULL,
title VARCHAR(255) NOT NULL,
template_id BIGINT NULL,
frequency ENUM('one-time','daily','weekly','monthly','quarterly') DEFAULT 'one-time',
start_date DATE,
end_date DATE,
creator_id BIGINT,
created_at DATETIME DEFAULT CURRENT_TIMESTAMP,
updated_at DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP
);
-- 2. 检查登记（单次检查）
CREATE TABLE quality_check_log (
id BIGINT PRIMARY KEY AUTO_INCREMENT,
plan_id BIGINT NULL,
project_id BIGINT NOT NULL,
inspector_id BIGINT NOT NULL,
inspect_date DATETIME NOT NULL,
location VARCHAR(255),
score DECIMAL(5,2),
overall_result ENUM('pass','fail','partial') DEFAULT 'pass',
remarks TEXT,
created_at DATETIME DEFAULT CURRENT_TIMESTAMP
);
-- 3. 质量问题清单
CREATE TABLE quality_issue (
id BIGINT PRIMARY KEY AUTO_INCREMENT,
check_log_id BIGINT NULL,
project_id BIGINT NOT NULL,
title VARCHAR(255) NOT NULL,
description TEXT,
severity ENUM('critical','major','minor') DEFAULT 'minor',
status ENUM('open','in_progress','rectified','verified','closed','rejected') DEFAULT 'open',
assigned_team_id BIGINT,
assigned_user_id BIGINT,
found_at DATETIME DEFAULT CURRENT_TIMESTAMP,
due_date DATE,
created_by BIGINT,
created_at DATETIME DEFAULT CURRENT_TIMESTAMP,
updated_at DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP
);
-- 4. 整改记录
CREATE TABLE quality_rectification (
id BIGINT PRIMARY KEY AUTO_INCREMENT,
issue_id BIGINT NOT NULL,
rectifier_id BIGINT,
start_time DATETIME,
finish_time DATETIME,
measure TEXT,
result ENUM('pending','submitted','verified','rejected') DEFAULT 'pending',
verifier_id BIGINT,
verify_time DATETIME,
attachments JSON,
created_at DATETIME DEFAULT CURRENT_TIMESTAMP
);
-- 5. 附件表（通用）
CREATE TABLE quality_attachments (
id BIGINT PRIMARY KEY AUTO_INCREMENT,
ref_table VARCHAR(64),
ref_id BIGINT,
file_url VARCHAR(1024),
file_name VARCHAR(255),
uploaded_by BIGINT,
uploaded_at DATETIME DEFAULT CURRENT_TIMESTAMP
);
索引：对 project_id、status、assigned_user_id、found_at 做复合索引以加速查询。
六、核心接口与后端示例代码（Node.js + Express + MySQL）
下面给出若干核心API示例，以及简化实现。实际项目中应加鉴权、输入校验和错误处理。
数据库访问示例（使用 knex 或 mysql2）。为简洁用 pseudo-code 风格。
// app.js (Express)
const express = require('express');
const app = express();
app.use(express.json());
// 假设 db 是已配置的查询函数
const db = require('./db');
// 创建检查计划
app.post('/api/quality/plans', async (req, res) => {
const { project_id, title, frequency, start_date, end_date, template_id } = req.body;
const [id] = await db.query(
`INSERT INTO quality_check_plan (project_id, title, frequency, start_date, end_date, template_id, creator_id) VALUES (?,?,?,?,?,?,?)`,
[project_id, title, frequency, start_date, end_date, template_id, req.user.id]
);
res.json({ id });
});
// 生成检查单（手动或计划任务）
app.post('/api/quality/checks/generate', async (req, res) => {
// 支持按计划id生成
const { plan_id, inspect_date } = req.body;
const plan = await db.get('SELECT * FROM quality_check_plan WHERE id=?', [plan_id]);
const result = await db.query(`INSERT INTO quality_check_log (plan_id, project_id, inspector_id, inspect_date) VALUES (?,?,?,?)`,
[plan.id, plan.project_id, plan.creator_id, inspect_date || new Date()]);
res.json({ id: result.insertId });
});
// 现场提交检查结果并产生问题
app.post('/api/quality/checks/:checkId/submit', async (req, res) => {
const checkId = req.params.checkId;
const { overall_result, items, photos } = req.body; // items: [{name, result, remark, severity}]
await db.query('UPDATE quality_check_log SET overall_result=?, remarks=? WHERE id=?', [overall_result, JSON.stringify(items), checkId]);
for (const it of items) {
if (it.result === 'ng') {
await db.query(`INSERT INTO quality_issue (check_log_id, project_id, title, description, severity, status, created_by, due_date)
VALUES (?,?,?,?,?,?,?,?)`, [checkId, req.body.project_id, it.name, it.remark, it.severity, 'open', req.user.id, it.due_date || null]);
}
}
// 保存照片
// ... 保存到对象存储，记录到 quality_attachments
res.json({ ok: true });
});
// 指派整改
app.post('/api/quality/issues/:id/assign', async (req, res) => {
const id = req.params.id;
const { assigned_user_id, assigned_team_id, due_date } = req.body;
await db.query('UPDATE quality_issue SET assigned_user_id=?, assigned_team_id=?, due_date=?, status=? WHERE id=?',
[assigned_user_id, assigned_team_id, due_date, 'in_progress', id]);
// 发送通知（异步）
res.json({ ok: true });
});
此外给出定时任务（生成周期性计划）示例（Node + cron）：
const cron = require('node-cron');
// 每天凌晨1点执行：生成当日计划检查单
cron.schedule('0 1 * * *', async () => {
const plans = await db.query('SELECT * FROM quality_check_plan WHERE frequency IN ("daily")');
for (const p of plans) {
await db.query('INSERT INTO quality_check_log (plan_id, project_id, inspector_id, inspect_date) VALUES (?,?,?,?)',
[p.id, p.project_id, p.creator_id, new Date()]);
}
});
关键说明：照片上传与离线同步需要客户端配合。服务端只负责接收并返回文件URL。
七、开发技巧与实现细节（干货）
7.1 移动端优先 & 离线缓存
现场网络不稳定是常态。移动端应具备离线录入能力（IndexedDB 或 SQLite），并在网络恢复时同步。同步冲突策略：以时间戳为主，或要求用户确认冲突记录。
7.2 照片与证据管理
- 照片现场压缩（不要超过1-2MB）并上传小图+原图两份；
- 对同一问题的证据按版本管理；
- 文件存储使用对象存储并做签名URL，数据库记录元信息。
7.3 权限与审核流（RBAC）
- 角色示例：项目管理员、QA检查员、施工班组长、整改负责人、总控/监理。
- 不同角色能操作的字段不同（例如整改验收只能由验收人操作）。
- 审核流要支持多人会签与强制上报（例如关键问题需要项目经理二次确认）。
7.4 自动提醒与 SLA 管理
- 对接企业微信/钉钉/短信，关键节点（问题超期、整改未提交、验收失败）触发提醒。
- 在问题表里记录 SLA（如整改目标48小时），后台监控并自动升级（提醒、抄送上级）。
7.5 数据质量与审计
- 所有关键操作（创建/指派/整改/复查）都写审计日志。
- 提供导出功能（PDF/Excel）以便审计与移交。
7.6 性能优化
- 常用看板和统计做缓存（Redis）和预计算（夜间批处理）。
- 对频繁过滤字段建索引，避免在大表上全表扫描。
八、看板与报表实现思路（关键指标与SQL示例）
关键指标（建议）：
- 当日/本周/本月 新建问题数
- 未整改问题数 & 逾期整改数
- 平均整改耗时（天）
- 问题分布（按分包/班组/构件/类型）
- 重复问题 TopN
示例SQL：计算本月平均整改时长（天）
SELECT AVG(TIMESTAMPDIFF(HOUR, r.start_time, r.finish_time))/24 AS avg_days
FROM quality_rectification r
JOIN quality_issue i ON i.id = r.issue_id
WHERE MONTH(r.finish_time) = MONTH(CURRENT_DATE()) AND YEAR(r.finish_time) = YEAR(CURRENT_DATE())
AND r.finish_time IS NOT NULL;
看板实现建议：后端提供面向看板的聚合接口（分页+聚合），前端使用虚拟滚动与按需加载，避免一次查询太多数据。
九、测试与上线注意事项
- UAT：邀请真实检查员在现场用手机测试离线、拍照、同步场景。
- 安全：文件上传需做病毒扫描，鉴权要细化到字段级权限。
- 灾备：照片和关键表做异地备份；定期导出归档。
- 迁移：历史纸质记录上链（扫描）并关联问题表，便于历史追溯。
十、实现效果与KPI评估
上线 3-6 个月后关注以下 KPI：
- 问题录入率（数字化覆盖率）目标 >95%
- 平均整改时长降低 30%（基线 vs 3个月后）
- 返工率降低 20%
- 验收一次通过率提升（以项目验收数据为准）
定期回顾数据质量、用户使用舒适度（问卷+访谈），不断优化检查模板与提醒策略。
十一、代码补充（更完整的 SQL / 索引 / 视图 示例）
-- 索引示例
CREATE INDEX idx_issue_project_status ON quality_issue (project_id, status);
CREATE INDEX idx_issue_assigned ON quality_issue (assigned_user_id);
-- 看板视图（今日未处理问题）
CREATE VIEW vw_today_open_issues AS
SELECT i.id, i.title, i.severity, i.status, i.assigned_user_id, i.due_date, p.name AS project_name
FROM quality_issue i
JOIN projects p ON p.id = i.project_id
WHERE DATE(i.found_at) = DATE(CURRENT_DATE()) AND i.status IN ('open','in_progress');
-- 导出示例：完整问题单含整改记录
SELECT i.*, r.* FROM quality_issue i
LEFT JOIN quality_rectification r ON r.issue_id = i.id
WHERE i.project_id = ?;
十二、开发与交付建议（实操清单）
- 先做最小可用产品（MVP）：计划→检查单→问题→整改→复查（含照片）
- 先把移动端打磨好（拍照、表单、离线）再拓展Web看板
- 与采购/分包/合同系统打通，做到责任可追溯
- 实施期做两周培训并做“质检日”推动使用率
- 上线后第1个月重点人工跟进，收集改进点
十三、FAQ
FAQ 1：我们项目多人同时在一个问题上操作，会不会出现数据冲突？如何处理？
在现场多人协作场景下，冲突是常见问题。推荐做法是：
1）在后端实现乐观锁（例如在 quality_issue 表增加 version 字段，每次修改时校验版本），若发现版本不一致返回冲突错误并提示客户端获取最新数据；
2）对关键字段实施字段级的“占用”机制（如整改过程的“负责人占用”，在开始整改时写入 rectifier_id 并在一段时间内锁定编辑权限）；
3）在移动端做合并策略提示——若有冲突提示用户选择保留本地或覆盖远端或合并备注文本。总之，既要保证数据一致性，也要保证现场操作流畅，推荐把最终决策权放给责任人，并记录每次修改的审计信息，便于追溯。
FAQ 2：现场拍照和证据很多，如何既保证存储成本又能快速展示和下载？
现场照片是质量管理的命门，既不能丢，又要控制成本。实践经验总结：
1）客户端做轻量压缩并生成两份：一张用于快速查看（小图，大约200-400KB），一张原图（如超过3MB可以分辨率降至合理水平）；
2）把原图存对象存储（S3 或云对象存储），并用有生命周期策略的存储类（热/冷分层），例如三个月内保留原图热存储，过期后转冷存储或按需迁移；
3）在数据库中只保存元信息和缩略图URL；
4）看板和详情页优先加载缩略图，点开后再请求原图或逐渐下载；
5）为导出或审计提供批量打包服务，避免频繁下载导致成本激增。
这样既能保证证据完整性，又能兼顾观察体验和成本控制。
FAQ 3：如何设计整改的SLA与自动升级机制，避免问题拖延？
整改SLA要结合问题严重度设定差异化时限：例如 Critical（24小时）、Major（72小时）、Minor（7天）。实现机制：
- 在 quality_issue 表记录 due_date，后台有定时任务每天检查并将逾期问题标记为“逾期”，并把该状态写入审计日志；
- 逾期后按配置自动触发通知链（先通知整改负责人，24小时后抄送班组长，再24小时后抄送项目经理），可以通过企业微信/短信/邮件；
- 同时将逾期问题在管理看板中高亮、并统计逾期率供月度评审使用；
- 对连续逾期的责任单位/个人纳入绩效/扣分体系，形成“软激励+硬约束”。
- 技术实现上，推荐使用消息队列异步发送通知和Redis做临时状态缓存以避免重复告警。这样既能推动整改效率，也形成可追责的机制。
