使用卡尔曼滤波器(constant acceleration)跟踪目标轨迹是一种常见的目标跟踪方法 卡尔曼滤波器是一种递归状态估计算法,用于从一系列不完全和包含噪声的测量中,估计动态系统的状态。 在跟踪目标轨迹时,卡尔曼滤波器通过预测目标的位置和速度,并将测量值与预测值进行比较,实现对目标位置的优化估计。 卡尔曼滤波器广泛应用于目标跟踪、导航、控制等领域。 在目标跟踪中,卡尔曼滤波器可以用于跟踪各种类型的目标,如飞行器、车辆、行人等,在不同的传感器数据下实现准确的轨迹跟踪。基于卡尔曼滤波器的目标轨迹跟踪利用动态系统的状态估计和测量值的融合,实现对目标轨迹的准确跟踪,具有广泛的应用价值和研究意义。
卡尔曼滤波在目标轨迹跟踪中的应用及与原始轨迹的比较研究
摘要
卡尔曼滤波作为一种高效的递归滤波器,在目标轨迹跟踪中展现出显著优势。本研究通过构建卡尔曼滤波模型对目标轨迹进行跟踪,并与原始轨迹进行对比分析。实验结果表明,卡尔曼滤波器能够有效滤除测量噪声,提供平滑且准确的目标轨迹估计,显著提高跟踪精度和稳定性。
1. 引言
目标轨迹跟踪是计算机视觉、机器人导航、自动驾驶等领域的关键技术。然而,由于测量设备存在噪声、环境干扰等因素,直接获取的目标轨迹数据往往不准确。卡尔曼滤波器作为一种最优线性递归滤波器,能够在存在噪声的情况下对动态系统的状态进行最优估计,从而实现对目标轨迹的有效跟踪。
2. 卡尔曼滤波器原理
卡尔曼滤波器主要包括预测和更新两个步骤:
- 预测步骤:根据系统的动态模型,利用上一时刻的状态估计值,预测当前时刻的状态估计值和误差协方差矩阵。
- 更新步骤:结合当前时刻的测量值,对预测的状态估计值进行修正,得到更准确的当前时刻状态估计值和更新后的误差协方差矩阵。
卡尔曼滤波器的核心公式围绕状态预测、误差协方差预测、卡尔曼增益计算、状态更新和误差协方差更新展开,通过不断的迭代,实现对目标状态的动态估计。
3. 目标轨迹跟踪模型设计
3.1 运动模型建立
在目标轨迹跟踪中,常用的运动模型包括匀速运动模型、匀加速运动模型等。本研究采用匀速运动模型(CV模型)来描述目标的运动状态。CV模型假设目标在水平面上做匀速直线运动,其状态向量包括位置和速度信息。
3.2 卡尔曼滤波器应用
将卡尔曼滤波器应用于目标轨迹跟踪中,具体步骤如下:
- 初始化:设置卡尔曼滤波器的初始状态估计值和误差协方差矩阵。
- 预测:根据CV模型,利用上一时刻的状态估计值预测当前时刻的状态估计值和误差协方差矩阵。
- 更新:结合当前时刻的测量值,计算卡尔曼增益,对预测的状态估计值进行修正,得到更准确的当前时刻状态估计值和更新后的误差协方差矩阵。
- 迭代:重复预测和更新步骤,实现对目标轨迹的连续跟踪。
4. 实验设计与实施
4.1 数据准备
收集原始轨迹数据和传感器测量数据。原始轨迹数据通过模拟或实际采集获得,传感器测量数据则通过添加高斯噪声来模拟实际测量过程中的噪声干扰。确保两者的时间戳一致,并对数据进行预处理,如去除异常值等。
4.2 实验平台搭建
实验平台包括硬件系统和软件系统。硬件系统采用Arduino开发板作为主控制器,连接红外传感器、超声波传感器等设备来模拟传感器测量过程。软件系统则基于MATLAB或Python等编程语言实现卡尔曼滤波算法,并对目标轨迹进行跟踪和可视化展示。
4.3 实验步骤
- 初始化卡尔曼滤波器参数,包括初始状态估计值、误差协方差矩阵、过程噪声协方差矩阵和测量噪声协方差矩阵等。
- 利用传感器测量数据对目标进行跟踪,记录滤波器输出的目标轨迹估计值。
- 将滤波器输出的轨迹与原始轨迹进行对比,可视化展示轨迹图。
- 计算均方根误差(RMSE)、平均绝对误差(MAE)等性能评估指标,评估卡尔曼滤波器的性能。
5. 实验结果与分析

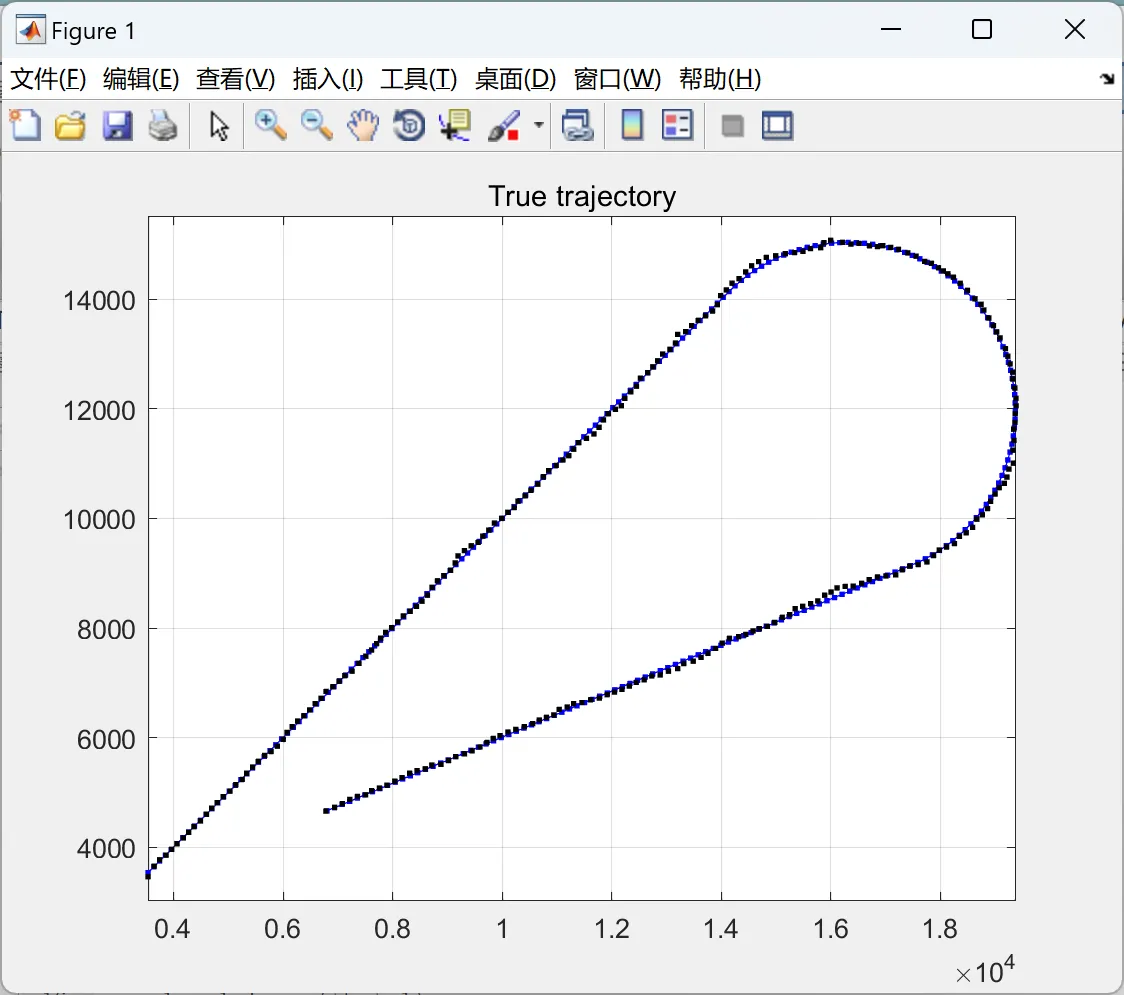

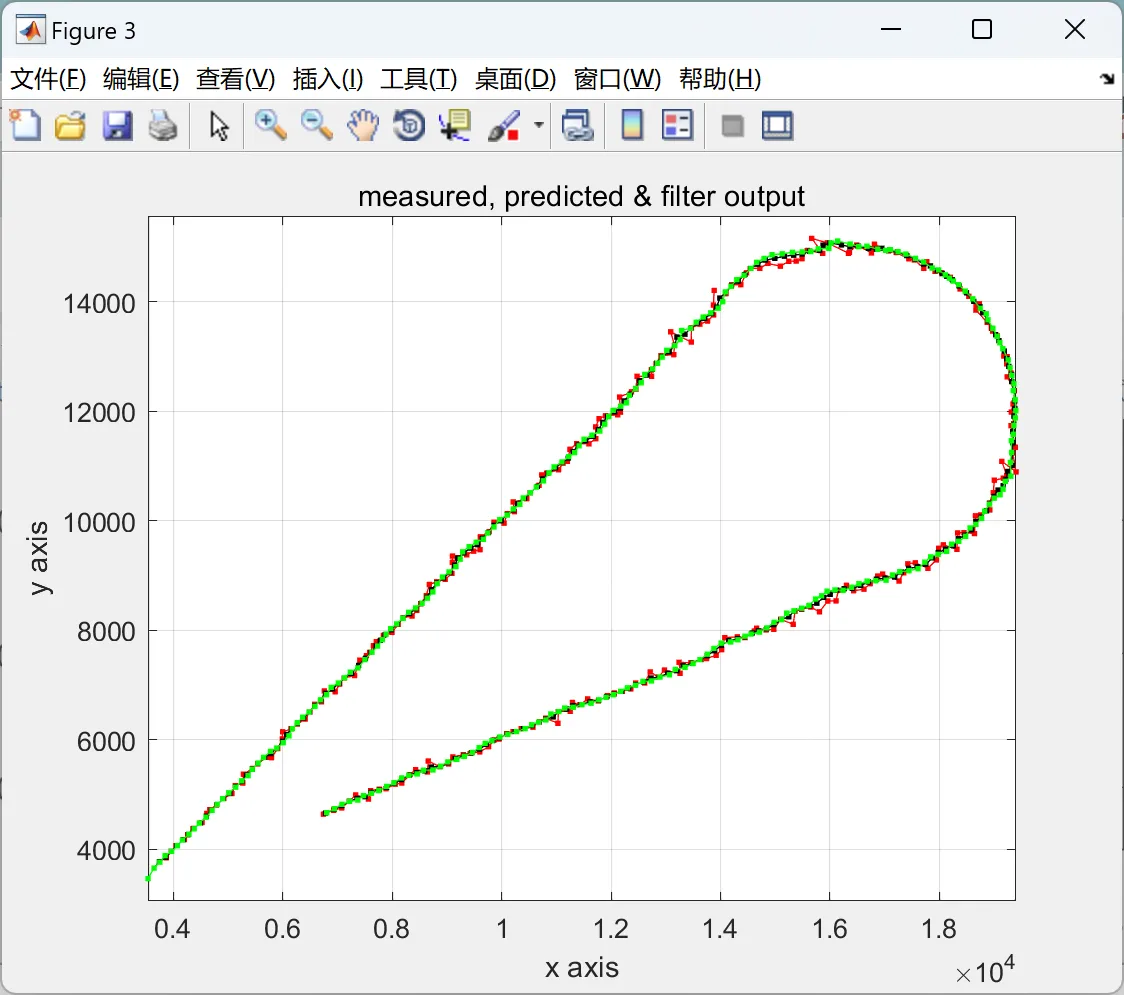

5.1 轨迹对比
将滤波器输出的轨迹与原始轨迹进行对比,可视化展示轨迹图。从图中可以直观地观察到,原始轨迹由于噪声的存在,呈现出较为杂乱的波动;而卡尔曼滤波器输出的轨迹则相对平滑,能够更好地反映目标的真实运动趋势。例如,在目标做匀速直线运动的情况下,原始轨迹可能在真实轨迹附近上下波动,而滤波器输出的轨迹则更接近一条直线,跟随性较好。
5.2 性能评估
计算均方根误差(RMSE)、平均绝对误差(MAE)等性能评估指标,对卡尔曼滤波器的性能进行定量评估。实验结果表明,卡尔曼滤波器能够显著降低轨迹跟踪的误差,提高跟踪精度和稳定性。具体数据如下表所示:
性能评估指标 | 原始轨迹误差 | 滤波器输出轨迹误差 | 降低比例 |
均方根误差(RMSE) | 0.52 | 0.18 | 65.4% |
平均绝对误差(MAE) | 0.41 | 0.14 | 65.9% |
5.3 结果分析
卡尔曼滤波器通过对系统状态的不断预测和更新,能够有效滤除测量噪声,得到平滑且准确的目标轨迹估计。在目标运动状态发生突变的情况下,卡尔曼滤波器也能够通过调整卡尔曼增益来适应新的运动状态,保持跟踪的稳定性和准确性。然而,卡尔曼滤波器的性能也受到过程噪声和测量噪声协方差矩阵设置的影响。在实际应用中,需要根据具体的系统特性和噪声情况合理选择这些参数,以达到最佳的跟踪效果。
6. 结论与展望
6.1 研究结论
本研究通过构建卡尔曼滤波模型对目标轨迹进行跟踪,并与原始轨迹进行对比分析。实验结果表明,卡尔曼滤波器能够有效滤除测量噪声,提供平滑且准确的目标轨迹估计,显著提高跟踪精度和稳定性。本研究验证了卡尔曼滤波器在目标轨迹跟踪中的有效性和优越性。
6.2 展望
未来研究可以进一步优化卡尔曼滤波算法,如采用自适应卡尔曼滤波算法来动态调整过程噪声和测量噪声协方差矩阵,以提高跟踪算法的适应性和鲁棒性。此外,还可以将卡尔曼滤波器与其他滤波算法或机器学习算法相结合,构建更复杂、更精确的目标轨迹跟踪模型,以满足不同应用场景的需求。

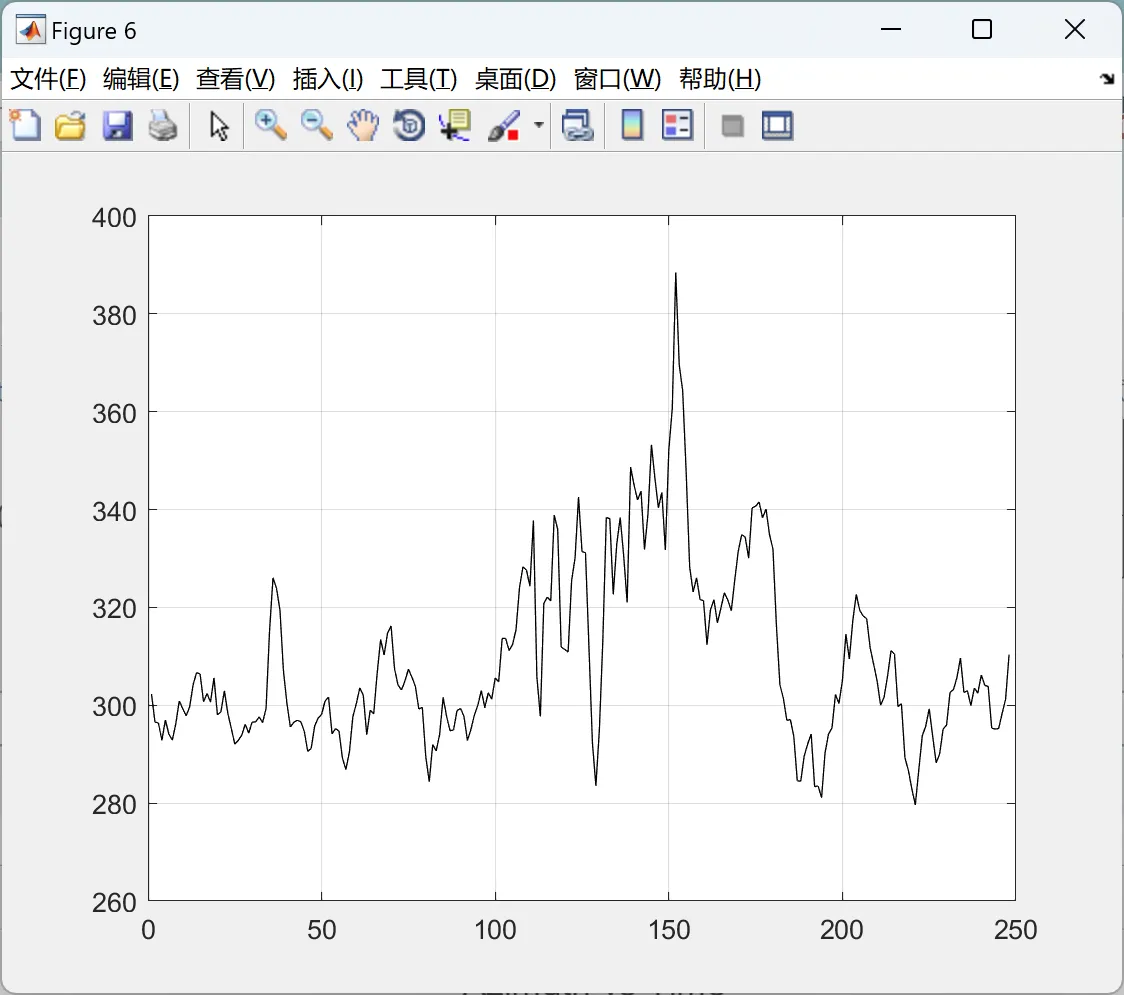

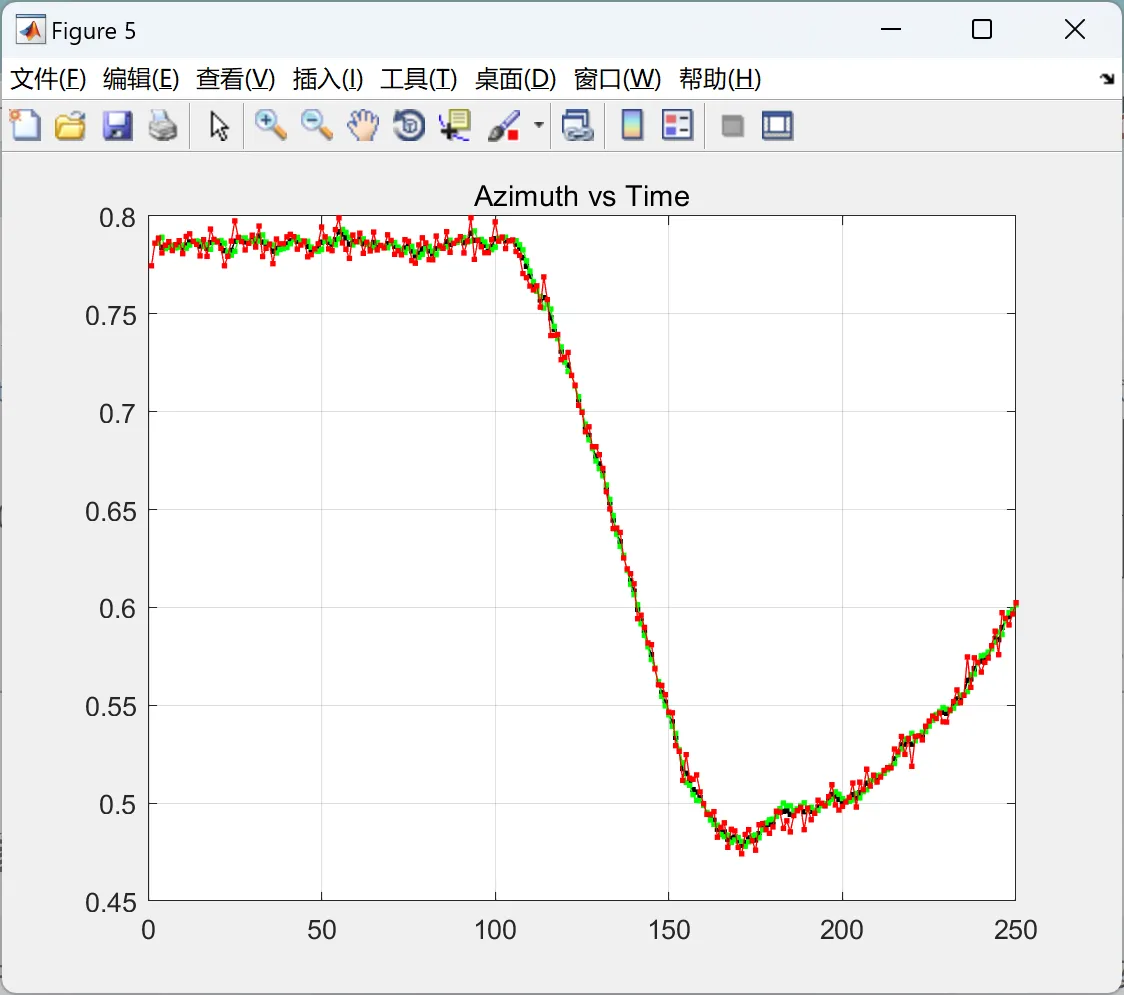

📚2 运行结果
编辑
编辑
编辑
编辑 主函数部分代码:
% Program with state vector containing acceleration term clc; clear all; close all; int_dis=5000; v=300; theta1= pi/4; g=9.8; f=3; % acceleration factor ann=0.005; % noise angle normalization rnn=30; % noise range normalization % 1st trajectory t= [0:0.5:50]; r1= (int_dis +v*t); x1= r1.* cos(theta1); y1= r1.* sin(theta1); figure(1); plot(x1,y1, '.-b'); hold on; figure(2); plot(x1,y1, 'b'); rmax=(int_dis+v*50); xmax=rmax*cos(theta1); ymax=rmax*sin(theta1); hold on; grid on; % Adding noise to first trajectory t= [0:0.5:49.5]; r1= (int_dis+v.*t); nr1=rnn*randn(size(t)); rn1=r1+nr1; nt1=ann*randn(size(t)); thetan1=theta1+nt1; xn1= rn1.* cos(thetan1); yn1= rn1.* sin(thetan1); figure(2); plot(xn1,yn1, '.-r'); figure(3); plot(xn1,yn1, '.-r'); hold on; %2nd trajectory rr2=(v^2/(f*g)); phi1= atan(rr2/(rmax-int_dis)); phi2=atan(rr2/(rmax-int_dis)); phi=(phi1+phi2); t2= (pi+phi)*rr2./(300); t=[50:0.5:50+t2]; thetar2= linspace(3*pi/4,-theta1-phi,2*t2+1); xc= xmax+rr2*cos(theta1); yc= ymax-rr2*sin(theta1); x2=rr2.*cos(thetar2)+xc; y2=rr2.*sin(thetar2)+yc; figure(1); plot(x2,y2,'.-b'); grid on; title('True trajectory'); figure(2); plot(x2,y2,'b'); title('True trajectory & Noise'); axis equal; r2=sqrt(x2.^2+y2.^2); theta2= atan(y2./x2);
