基于钱搜索译码算法的BCH编译码matlab误码率仿真

简介: 本内容介绍了基于BCH码的编码算法及其MATLAB仿真,包含仿真结果、理论基础及核心程序。BCH码具备多错误纠正能力,广泛应用于通信与存储系统,结合钱搜索译码算法实现高效硬件处理。

1.算法仿真效果

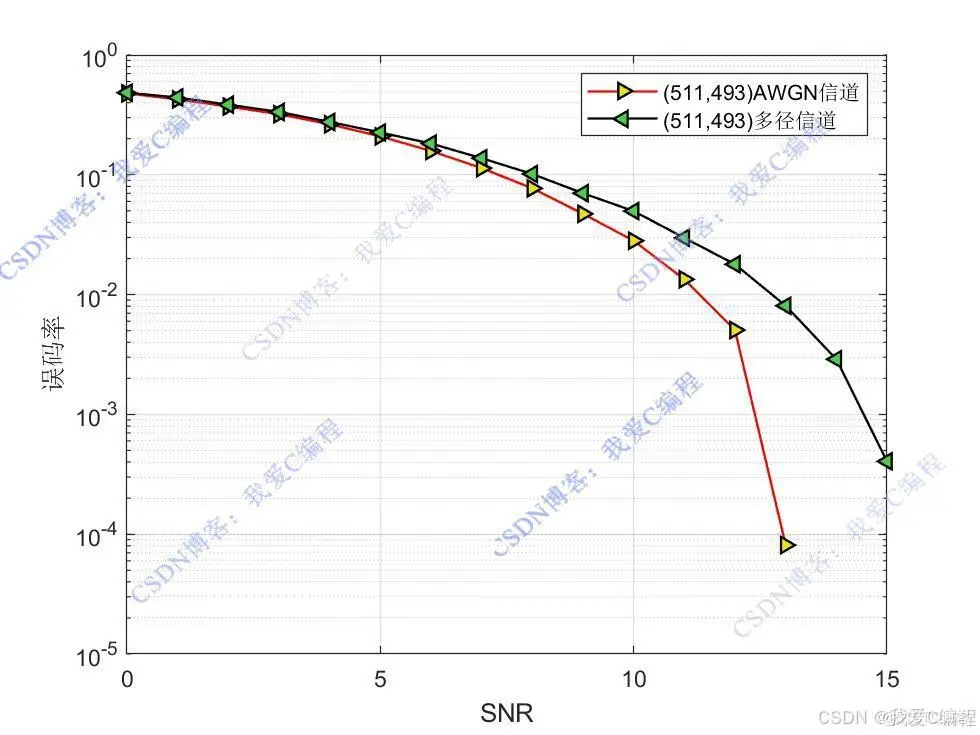

matlab2022a仿真结果如下(完整代码运行后无水印):

ebcd18207df2bc692b705c370701c9a5_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

仿真操作步骤可参考程序配套的操作视频。

2.算法涉及理论知识概要
BCH 码(Bose - Chaudhuri - Hocquenghem Codes)是一类重要的线性分组码,在通信和存储系统中广泛应用。它能够纠正多个随机错误,具备强大的纠错能力。钱搜索译码算法的优势在于其相对简单直观,计算复杂度较低。在硬件实现方面,它可以通过移位寄存器和有限域运算单元高效实现。在通信领域,BCH 码结合钱搜索译码算法常用于卫星通信、数字视频广播等场景,用于纠正信道传输过程中引入的错误,确保数据的可靠传输。在存储系统中,如磁盘存储、闪存存储等,BCH 码及其译码算法可用于纠正存储和读取过程中出现的错误,提高数据存储的可靠性 。

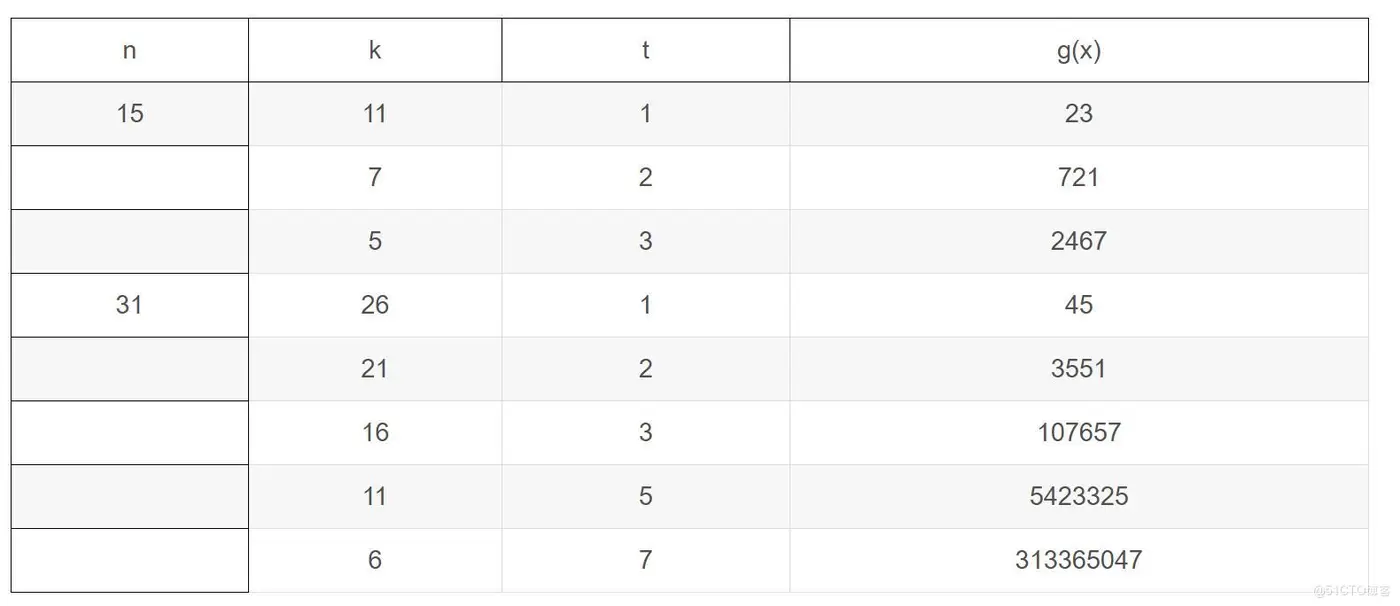

  BCH码的参数为(n,k,t),n是指编码后的码字长度,一般n取2^m-1,k为编码前的信息位的长度,n-k就是编码器加上的校验位(也叫冗余位)长度,t为纠错能力。BCH码是循环码的子类,由生成多项式g(x)生成。g(x)是n-k次的GF(2)域上的多项式。BCH码的参数(n,k,t)不是任意选取的。不同的(n,k,t),分别对应不同的生成多项式。表3-1列出了部分编码参数和对应的g(x)函数。

5be79a99ab7c175cdf9f604da3262fe2_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

   BCH码的纠错能力t跟编码后的码字长度n、编码前的信息位的长度k都有关。当码长n越大,可选取的纠错能力t的范围越大。而当确定n后,k越大则纠错能力t越小,反之越强。所以通过外部端口设定不同的n,可以确定BCH编解码器的整个电路的开销和纠错能力t的范围;再设定输入变量k,纠错能力t也确定了,以满足不同的应用场合。

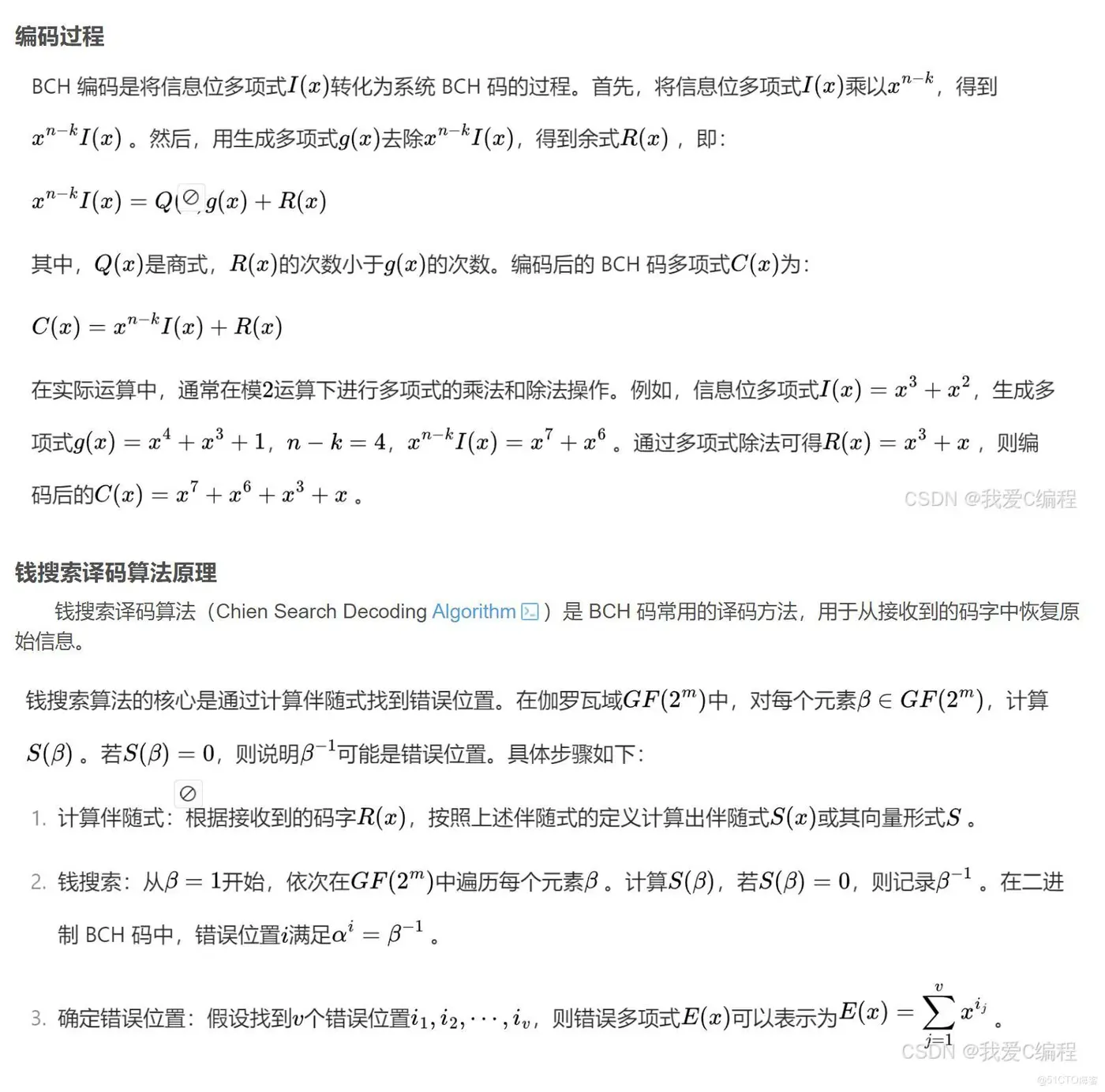

9a410a8b89458efe2441fbef2a524a3f_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

   钱搜索译码算法的优势在于其相对简单直观,计算复杂度较低。在硬件实现方面,它可以通过移位寄存器和有限域运算单元高效实现。在通信领域,BCH 码结合钱搜索译码算法常用于卫星通信、数字视频广播等场景,用于纠正信道传输过程中引入的错误,确保数据的可靠传输。

3.MATLAB核心程序
```% 定义一个名为 bchencoder 的函数,用于实现 BCH 编码
% 输入参数:
% data:待编码的数据序列
% genpoly:生成多项式,是一个行向量
% n:编码后码字的长度
% k:原始数据的长度
% 输出参数:
% code:编码后的码字序列
function code=bchencoder(data,genpoly,n,k);

% 初始化一个长度为 n - k 的零向量 bb,用于存储编码过程中的中间结果
bb=zeros(1,n-k);

% 从数据序列的最后一位开始,逐位处理原始数据
for i=k:-1:1
% 计算反馈值,通过将当前数据位与 bb 向量的最后一位进行异或运算得到
feedback = xor(data(i), bb(n-k));
% 判断反馈值是否不为 0
if feedback~=0
% 从 bb 向量的最后一位开始,向前逐位更新 bb 向量
for j=n-k:-1:2
% 判断生成多项式的对应位是否不为 0
if genpoly(n-k-j+2)~=0
% 如果生成多项式的对应位不为 0,则将 bb 向量的前一位与反馈值进行异或运算,更新当前位
bb(j)=xor(bb(j-1),feedback);
else
% 如果生成多项式的对应位为 0,则直接将 bb 向量的前一位赋值给当前位
bb(j)=bb(j-1);
end
end
% 将反馈值赋值给 bb 向量的第一位
bb(1)=feedback;
else
% 如果反馈值为 0,从 bb 向量的最后一位开始,向前逐位更新 bb 向量
for j=n-k:-1:2
% 直接将 bb 向量的前一位赋值给当前位
bb(j)=bb(j-1);
end
% 将反馈值(此时为 0)赋值给 bb 向量的第一位
bb(1)=feedback;
end
end
% 将 bb 向量和原始数据序列拼接在一起,得到最终的编码后的码字序列
code=[bb,data];

```
