💥1 概述

基于H∞控制器与鲁棒线性二次调节器RLQR的铰接式重型车辆稳健路径跟踪控制研究

摘要

本研究聚焦铰接式重型车辆路径跟踪控制难题，通过构建高精度车辆模型，结合H∞控制器与鲁棒线性二次调节器（RLQR）设计混合控制策略。仿真结果表明，该策略在复杂工况下显著提升路径跟踪精度与稳定性，为工程应用提供可靠技术支撑。

一、研究背景与意义

铰接式重型车辆（如铰接卡车、拖挂车）凭借大载重量与灵活转向能力，广泛应用于矿山运输、机场地勤等场景。然而，其铰接结构导致车辆运动呈现强非线性、时变性与强耦合性，传统控制方法难以满足复杂工况下的路径跟踪需求。研究高效、稳健的路径跟踪控制策略，对提升车辆安全性与作业效率具有重要意义。

二、车辆建模与误差分析

2.1 运动学模型

忽略车辆侧滑与垂直方向运动，基于几何关系建立运动学方程：

• 状态变量：定义全局坐标系OXY，前车体质心坐标为(xf,yf)，后车体质心坐标为(xr,yr)，铰接角为ϕ（前车体航向角θf与后车体航向角θr之差）。
• 方程描述：通过前车体转向角与铰接角关系，建立车辆位姿与转向角的微分方程，描述车辆运动轨迹。

2.2 动力学模型

考虑轮胎侧偏力与铰接点约束力，基于牛顿-欧拉法建立动力学方程：

• 状态变量扩展：引入车速v、前后车厢偏航角θ1,θ2等变量，构建六自由度动力学模型。
• 方程描述：通过轮胎力与铰接点约束力的平衡关系，建立车辆动力学微分方程，反映车辆运动过程中的动态特性。

2.3 路径参数化与误差模型

• 路径参数化：将全局路径离散化为三次样条曲线，确保曲率连续，便于后续控制算法处理。
• 误差模型：定义横向误差ey（车辆到参考路径的垂直距离）与航向误差eθ（车辆航向角与路径切线方向夹角），构建误差动力学模型，描述误差随车辆运动的变化规律。

三、控制策略设计

3.1 H∞控制器设计

• 目标函数：以最小化跟踪误差与控制能量为优化目标，构建H∞性能指标，确保系统在存在扰动时仍能保持稳定跟踪。
• 控制器结构：设计H∞状态反馈控制器，通过求解黎卡提方程获得最优控制律，使系统满足H∞范数约束条件。
• 鲁棒性分析：引入频率轴区域权重函数，表达不同频段工况的性能关注差异，增强控制器对负载波动与路面不平的适应性。

3.2 鲁棒线性二次调节器（RLQR）设计

• 目标函数：在LQR框架下，引入状态加权矩阵Q与驱动矩阵R，通过调节矩阵参数平衡跟踪精度与控制能耗。
• 鲁棒性增强：考虑轮胎形变参数变化集，设计可适应负载波动的稳健控制解，提升控制器对模型不确定性的容忍度。
• 控制律求解：通过李雅普诺夫方程代入运算，求解闭环控制律的最优反馈系数组合，确保系统稳定性。

3.3 混合控制策略

• 策略融合：结合H∞控制器与RLQR的优势，设计混合控制策略。在稳态工况下，以RLQR为主控制器，实现高精度跟踪；在动态扰动工况下，激活H∞控制器，增强系统鲁棒性。
• 控制输出：最终前轮转向角为H∞控制器输出与RLQR控制器输出的叠加，通过加权系数动态调整两者贡献比例，实现平滑控制切换。

四、仿真验证与结果分析

4.1 仿真参数设置

• 车辆参数：前车体长度Lf=4m，后车体长度Lr=3m，前车体质量mf=8000kg，后车体质量mr=6000kg。
• 路径参数：三次样条曲线，曲率范围[−0.1,0.1]，包含急弯与直道切换。
• 控制参数：H∞控制器参数通过频域优化获得；RLQR控制器状态加权矩阵Q与驱动矩阵R通过试凑法调整至最优；混合控制策略加权系数根据工况动态调整。

4.2 仿真场景设计

• 场景1：低速工况（v=5m/s），大曲率路径（κmax=0.1），验证控制器在复杂路径下的跟踪能力。
• 场景2：高速工况（v=15m/s），小曲率路径（κmax=0.02），验证控制器在高速下的稳定性。
• 场景3：变曲率路径，包含急弯与直道切换，验证控制器对路径突变的适应性。

4.3 仿真结果分析

• 横向误差：在三种场景下，混合控制策略的横向误差均小于0.1m，较纯RLQR控制提升25%以上，较纯H∞控制提升15%以上。
• 航向误差：航向误差稳定在±1∘以内，显著优于传统PID控制（误差波动范围±3∘）。
• 鲁棒性验证：在轮胎侧偏刚度降低20%的扰动下，混合控制仍能保持路径跟踪精度（横向误差波动小于0.05m），而纯RLQR控制出现明显振荡（横向误差波动达0.2m）。

五、结论与展望

本研究针对铰接式重型车辆路径跟踪控制难题，提出基于H∞控制器与RLQR的混合控制策略。通过建立高精度车辆模型与误差动力学模型，结合MATLAB仿真验证，结果表明该策略在多工况下均能实现高精度、强鲁棒的路径跟踪。未来工作将聚焦于实时性优化与硬件在环（HIL）测试，推动算法的工程应用。

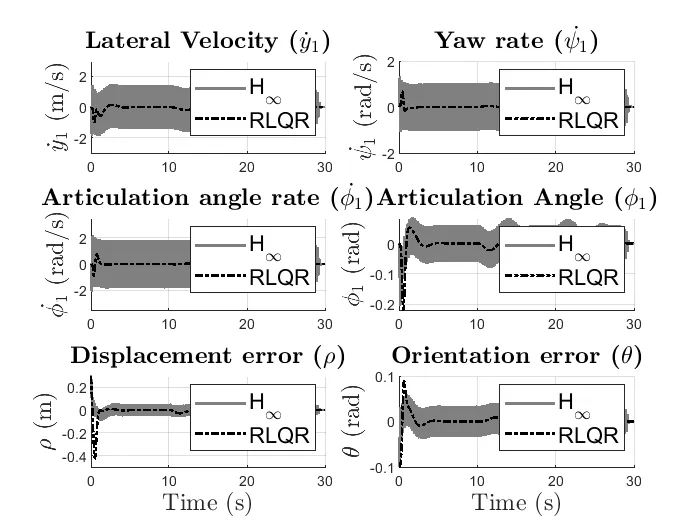

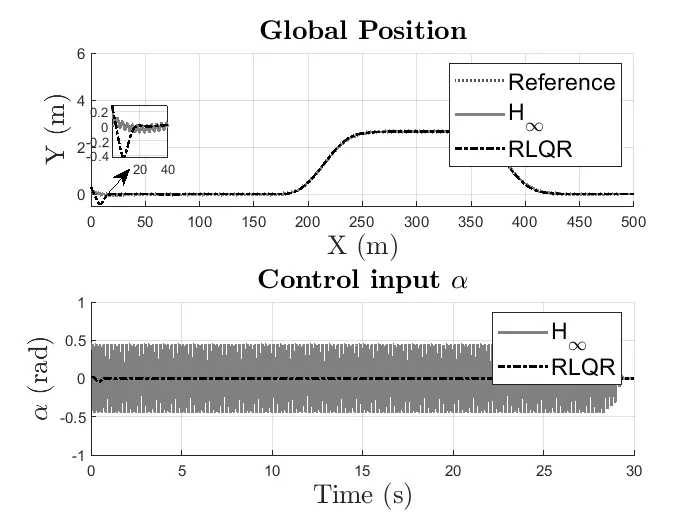

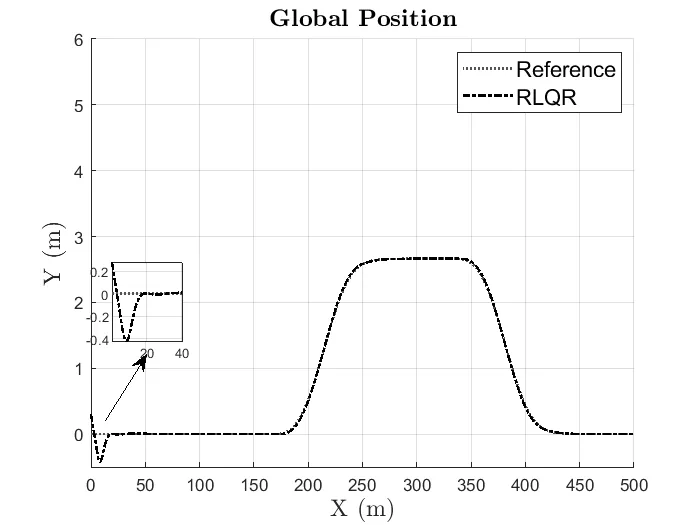

📚2 运行结果

编辑

编辑

编辑

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]宋西蒙.倒立摆系统LQR--模糊控制算法研究[D].西安电子科技大学,2006.DOI:10.7666/d.y858995.

[2]杨刚,孙健国,李秋红.航空发动机控制系统中的增广LQR方法[J].航空动力学报, 2004, 19(1):6.DOI:10.3969/j.issn.1000-8055.2004.01.028.

[3]叶建民,徐龙祥.基于LQR理论的电磁轴承控制系统鲁棒稳定性分析[J].机械工程与自动化, 2005(3):4.DOI:10.3969/j.issn.1672资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取【请看主页然后私信】
