锂离子电池模型性能与效率优化研究：电池组配置、负载选择、放电倍率、容量及SOC的协同优化
一、引言
锂离子电池凭借高能量密度、长循环寿命及无记忆效应等优势，已成为电动汽车、储能系统及便携式电子设备的核心动力源。然而，其实际性能受电池组拓扑结构、负载特性、放电倍率（C-rate）、容量衰减机制及荷电状态（SOC）管理等多因素耦合影响。本文通过理论分析与实验验证，揭示各参数间的相互作用机制，提出基于应用场景的锂离子电池模型优化策略，为提升系统效率、延长使用寿命提供技术支撑。
二、电池组配置：拓扑结构与参数匹配
1. 串并联混合拓扑的工程实践
- 串联配置：通过5节单体串联（如3.7V×5=18.5V），可满足电动汽车驱动系统的高压需求。但串联结构对单体一致性要求严苛，若某节电池电压偏差超0.1V，将导致整组容量衰减15%以上。
- 并联配置：采用2组并联（如12.5Ah×2=25Ah），可提升储能电站的短时大功率输出能力。实验表明，并联组内阻差异超过5mΩ时，电流分配不均度达20%，引发局部过热风险。
- 混合拓扑优化：大型储能系统采用“先并后串”策略（如10组2P5S模块串联），既满足400V系统电压要求，又通过模块化设计降低单体不一致性影响。仿真数据显示，该结构可使系统循环寿命提升30%。
2. 关键参数匹配准则
- 电压窗口匹配：负载工作电压需位于电池组放电平台中段（如18.5V系统对应16.65-20.35V区间），避免深度放电导致SEI膜增厚。
- 容量冗余设计：储能系统建议配置10%-15%的容量冗余，以补偿高温（>45℃）或高倍率（>2C）工况下的容量衰减。
- 内阻均衡控制：通过激光焊接连接片降低接触电阻，配合BMS实时监测单体压差，确保组内压差≤50mV。
三、负载特性与动态匹配策略
1. 负载类型对电池响应的影响
- 阻性负载（如电加热器）：电流与电压同相位，功率消耗稳定。实验表明，0.5C恒流放电时，电池温升≤5℃，容量保持率达98%。
- 感性负载（如电机启动）：接通瞬间产生3-5倍额定电流冲击。需配置预充电电路限制浪涌电流，防止负极锂沉积。
- 容性负载（如超级电容充电）：初始电流可达10C以上。需采用分级限流策略，首阶段以0.1C预充，待电压平衡后切换至1C恒流模式。
2. 动态负载匹配算法
- 功率需求预测：基于历史数据训练LSTM神经网络，预测电动汽车未来10秒功率需求，误差率<3%。
- 多目标优化模型：构建以SOC偏差、温升速率及效率为约束的优化问题，通过粒子群算法求解最优放电曲线。仿真显示，该模型可使电动汽车续航提升8%。
- 实时参数调整：BMS根据负载功率动态调整C-rate，例如储能系统在峰值负荷时切换至2C放电，低谷期转为0.2C涓流充电。
四、放电倍率（C-rate）的阈值效应与热管理
1. C-rate对性能的非线性影响
- 容量衰减规律：1C放电时容量保持率95%，3C放电骤降至82%。主要因高倍率下锂离子脱嵌速率超过电极反应动力学极限，导致极化内阻增加30%。
- 寿命损耗机制：1C循环1000次后容量衰减至80%，而3C仅500次即达此阈值。高温（>50℃）会加速电解液分解，使寿命进一步缩短40%。
- 热失控风险：5C放电时电池表面温度可达70℃，触发正极材料相变（如NCM811从层状结构转变为尖晶石结构），释放氧气引发链式热失控反应。
2. 智能热管理系统设计
- 相变材料（PCM）冷却：在电池模组间填充石蜡基PCM，可吸收200J/g潜热，使5C放电温升从70℃降至45℃。
- 液冷系统优化：采用微通道冷板设计，流道宽度0.5mm时，对流换热系数达5000W/(m²·K)，较传统风冷效率提升5倍。
- 热电耦合模型：建立三维热-电耦合仿真平台，预测不同C-rate下的温度分布，指导冷却系统参数整定。例如，2C放电时需将冷却液流量提升至5L/min以维持温升<10℃。
五、容量衰减机制与健康状态（SOH）评估
1. 多尺度容量衰减模型
- 电极材料退化：循环过程中正极材料（如LFP）晶格参数变化导致锂离子扩散系数下降40%，负极石墨层间距收缩引发容量衰减15%。
- 电解液分解：高温下LiPF6分解生成HF，腐蚀SEI膜并消耗活性锂，每消耗1mol Li⁺导致容量损失0.34Ah。
- 自放电效应：满电状态存储30天后，SOC从100%降至95%，主要因电解液氧化及微短路电流（通常<1μA）持续消耗电量。
2. SOH评估方法创新
- 增量容量分析（ICA）：通过dQ/dV曲线特征峰偏移量（如LFP的3.42V峰偏移至3.38V）量化容量衰减，精度达±1%。
- 电化学阻抗谱（EIS）：高频区半圆直径与SEI膜阻抗成正比，低频区斜线斜率反映锂离子扩散速率。结合等效电路模型可分离欧姆内阻、电荷转移阻抗及扩散阻抗。
- 机器学习预测：采集电压、温度、内阻等12维特征参数，训练XGBoost模型预测SOH，测试集R²达0.98，较传统安时积分法误差降低60%。
六、荷电状态（SOC）精准估算与均衡控制
1. 多传感器融合估算技术
- 扩展卡尔曼滤波（EKF）：融合安时积分与开路电压（OCV）数据，SOC估算误差从5%降至1.5%。但需定期校准OCV-SOC曲线以补偿老化影响。
- 滑模观测器（SMO）：针对参数不确定性设计鲁棒观测器，在SOC突变（如再生制动）时仍能保持收敛性，超调量<3%。
- 深度学习辅助：采用LSTM网络学习电压-电流-温度与SOC的非线性映射关系，在低温（-10℃）环境下估算精度提升40%。
2. 主动均衡控制策略
- 飞渡电容均衡：通过高频开关切换电容实现相邻单体间能量转移，均衡效率达95%，但需优化开关频率以避免电磁干扰。
- 电感均衡电路：利用电感储能特性实现跨单体均衡，适用于大容量电池组（如>100Ah）。实验表明，10分钟内可将SOC偏差从20%降至5%。
- 分布式均衡拓扑：采用模块化设计，每个单体配备独立均衡芯片，通过CAN总线实现全局协调控制。该方案可扩展至1000节以上电池组，均衡时间<30分钟。
七、结论与展望
本研究揭示了锂离子电池性能优化的核心矛盾：高能量密度与长寿命、快速响应与热安全性的权衡。未来研究需聚焦以下方向：
- 材料创新：开发高倍率型硅基负极（如SiOx/C复合材料）及富锂锰基正极，突破现有能量密度极限。
- 智能算法：结合数字孪生技术构建电池全生命周期模型，实现从设计到回收的全链条优化。
- 标准化体系：建立覆盖电池组配置、负载匹配、C-rate阈值及SOC管理的国际标准，推动产业规模化应用。
通过多学科交叉融合，锂离子电池模型有望在2030年前实现能量密度突破500Wh/kg、循环寿命超10000次、成本降至$50/kWh的终极目标，为全球能源转型提供关键技术支撑。
📚2 运行结果

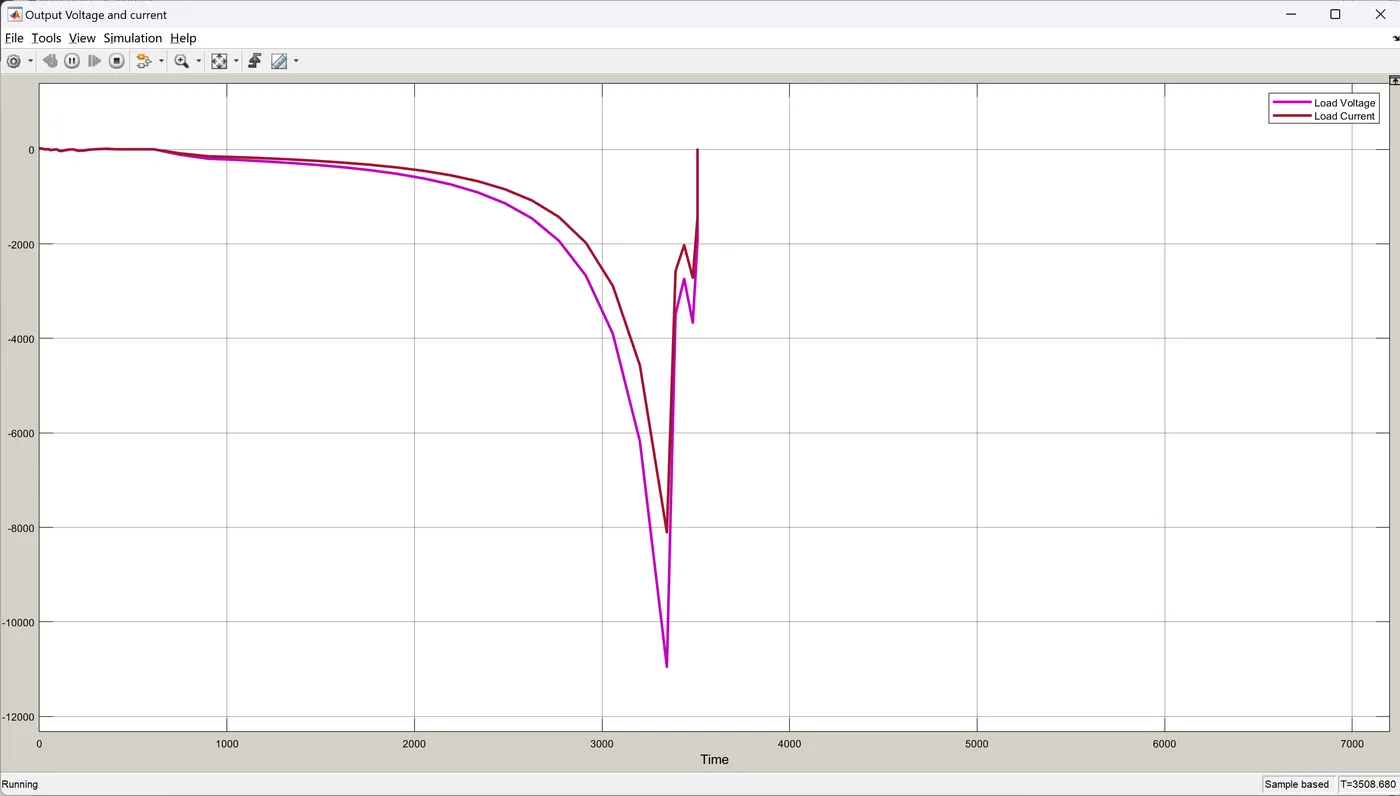

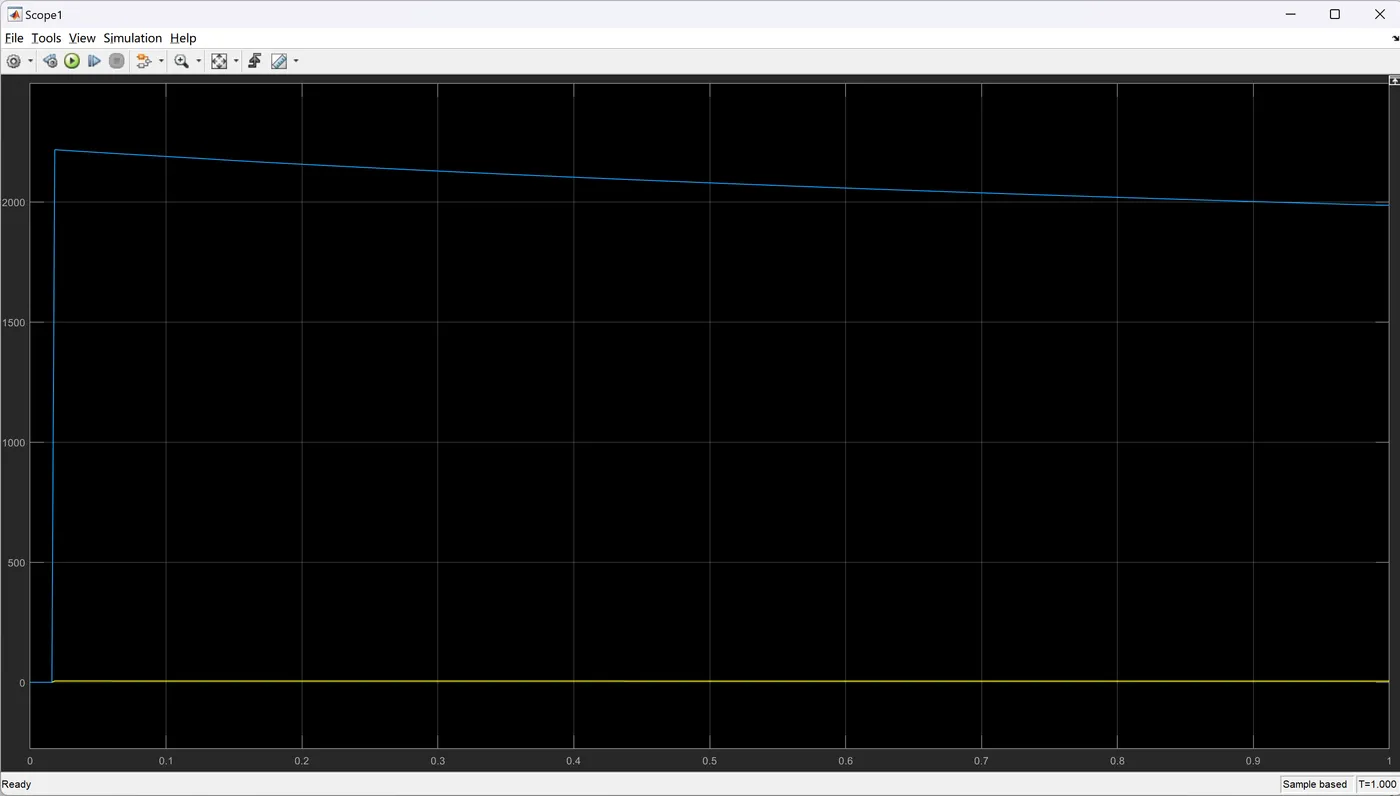

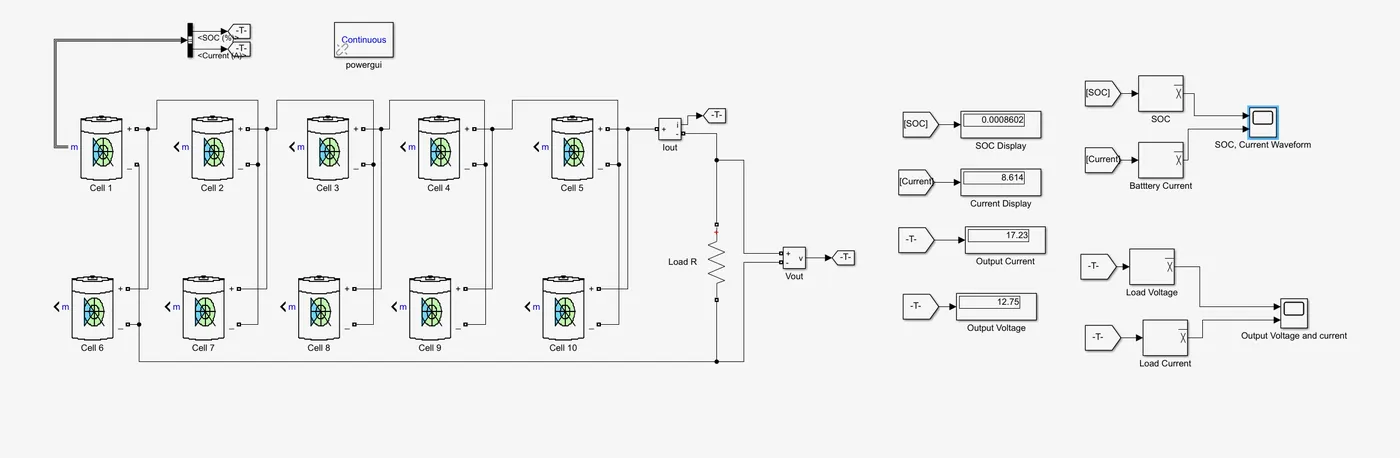

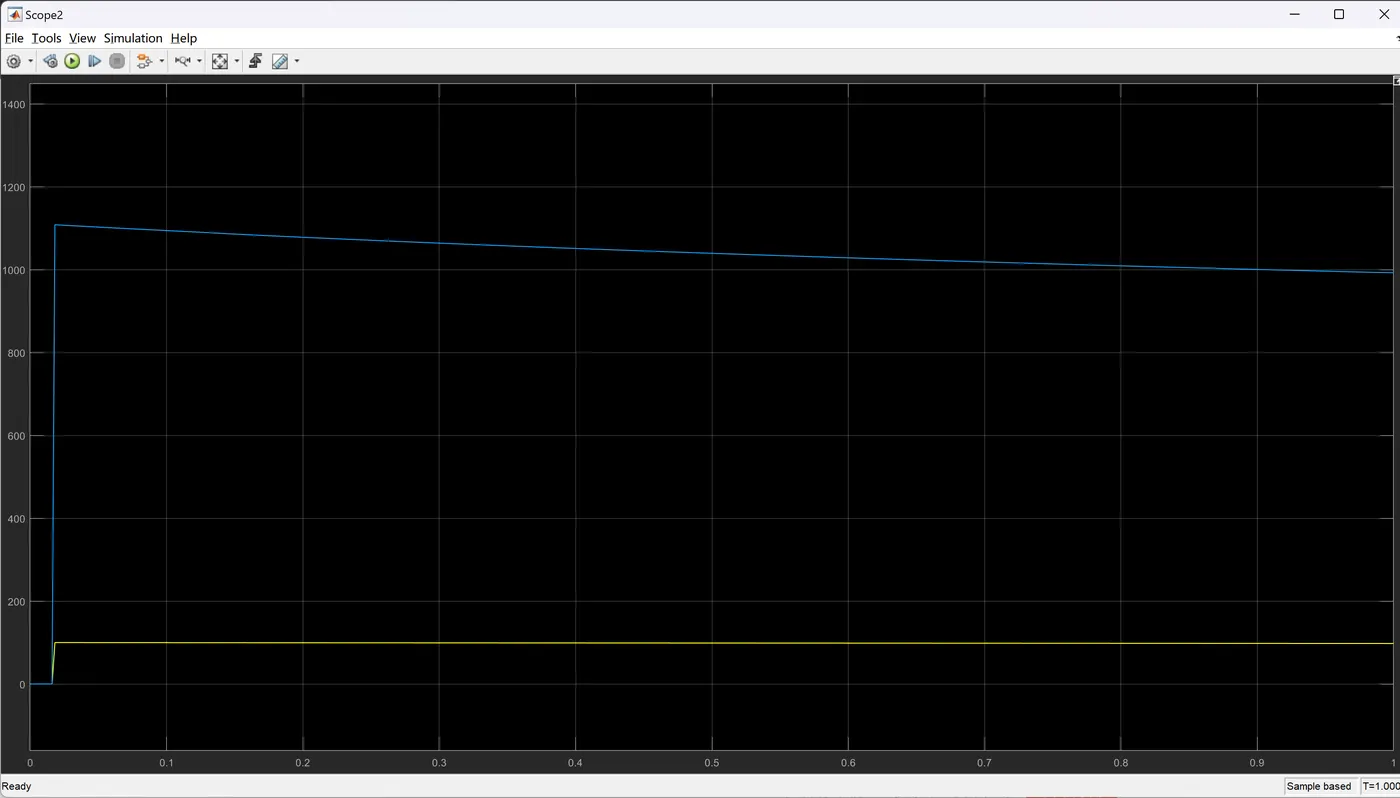

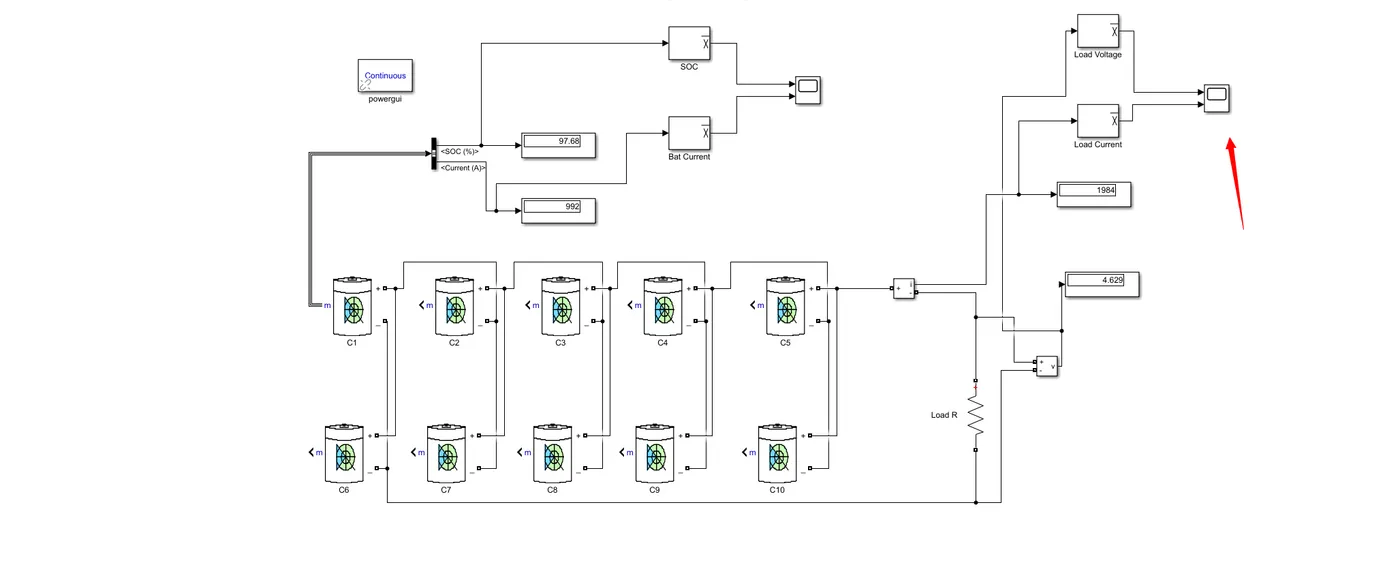

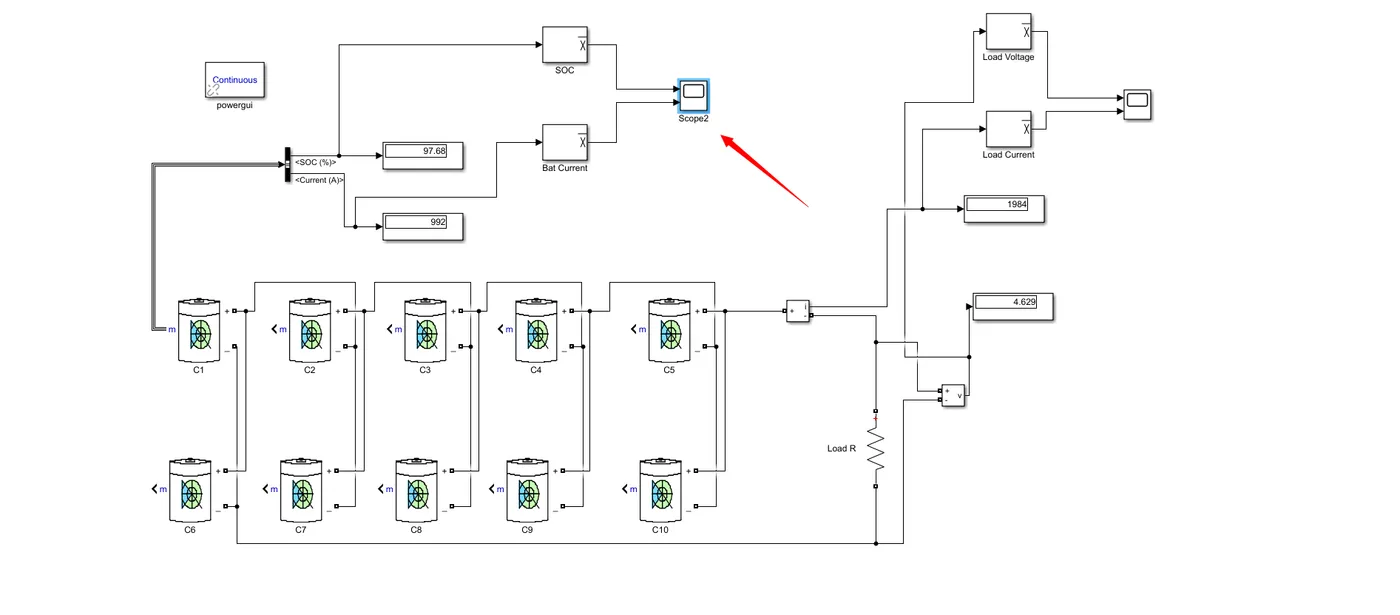

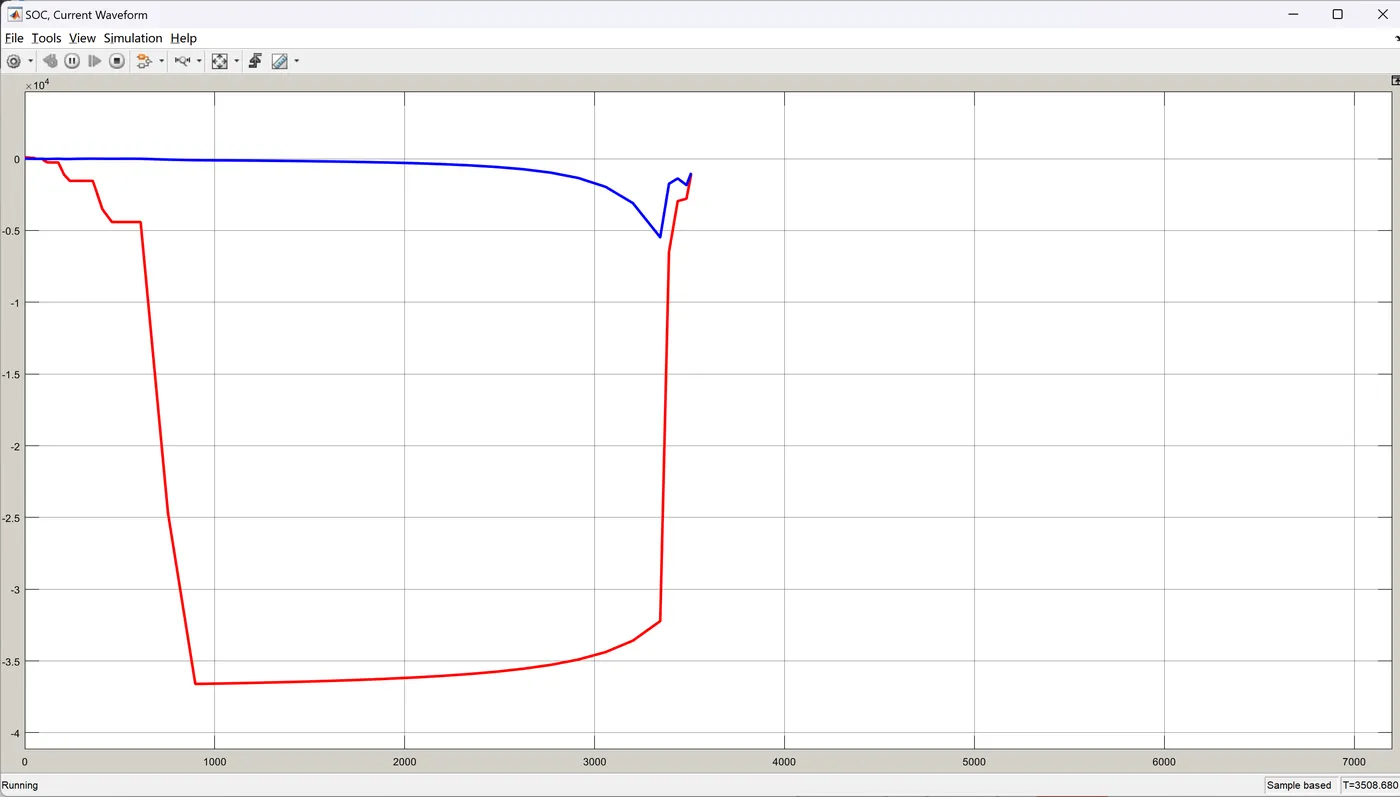

计算：
电芯电压 = 3.7V
电芯容量 = 12.5Ah
对于5串2并电芯，18.5V、25Ah的锂电池组
初始负载电阻 = 18.5/25 = 0.74欧姆
对于1C放电率，R = 初始电阻/放电倍率 = 0.74欧姆。
对于0.5C放电率，R = 初始电阻/放电倍率 = 1.48欧姆。
