使用毕奥-萨伐尔定律计算圆形电流环的磁场,通过毕奥-萨伐尔定律,计算了圆形电流环的磁场(Matlab代码实现)

简介: 使用毕奥-萨伐尔定律计算圆形电流环的磁场,通过毕奥-萨伐尔定律,计算了圆形电流环的磁场(Matlab代码实现)

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势:🌞🌞🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。

⛳️座右铭:行百里者,半于九十。

💥1 概述

使用毕奥-萨伐尔定律计算圆形电流环的磁场,通过毕奥-萨伐尔定律,计算了圆形电流环的磁场。该环位于垂直于计算域平面的平面上。所有单位均为任意单位。最后,对磁场进行等值线绘图。

毕奥-萨伐尔定律描述了电流元产生的磁场。对于圆形电流环,可以使用这个定律来计算其磁场。假设圆形电流环的半径为\( R \),电流强度为\( I \),我们可以通过积分来计算环上每个电流元产生的磁场,然后将所有电流元的磁场叠加起来。

首先,我们考虑一段圆环上的电流元,假设角度为\( d\theta \) ,则该电流元的长度为\( Rd\theta \)。根据毕奥-萨伐尔定律,该电流元产生的磁场大小为:

\[ dB = \frac{\mu_0}{4\pi} \frac{I \cdot Rd\theta}{(R^2 + z^2)^{3/2}} \]

其中,\( \mu_0 \) 是真空中的磁导率,约为 \( 4\pi \times 10^{-7} \) T*m/A,\( z \) 是观察点到电流元的垂直距离。

接下来,我们需要沿着整个圆环进行积分,即对所有的\( \theta \) 进行积分,从\( 0 \) 到\( 2\pi \):

\[ B = \int dB = \frac{\mu_0}{4\pi} \int_0^{2\pi} \frac{I \cdot Rd\theta}{(R^2 + z^2)^{3/2}} \]

这个积分可能需要数值方法来求解,具体的结果将取决于观察点到电流环的距离\( z \)。

使用毕奥-萨伐尔定律可以精确地计算圆形电流环所产生的磁场。在垂直于计算域平面的平面上放置这个环,我们能够利用该定律求解其磁场。所有的度量单位均可任意选择。通过对毕奥-萨伐尔定律的运用,我们得到了环形电流产生的磁场的数学表达式。然后,我们可以利用这些表达式绘制出磁场的等值线图,以直观地展示磁场在空间中的分布情况。

毕奥-萨伐尔定律是电磁学中的一个基本定律,用于计算电流元在空间任意点产生的磁感应强度。对于一个圆形电流环,我们可以利用这个定律来计算其轴线上的磁感应强度。

圆形电流环的设定

假设有一个半径为 R 的圆形电流环,电流大小为 I,电流方向为顺时针或逆时针(这会影响磁场的方向,但不影响磁场的大小)。我们要求的是电流环轴线上某点 P 的磁感应强度,该点距离电流环中心为 z。

毕奥-萨伐尔定律的公式

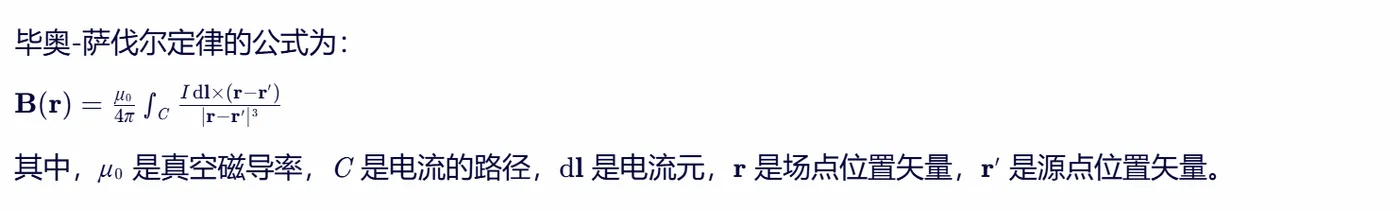

毕奥-萨伐尔定律的公式为: image.gif 编辑

圆形电流环的特殊情况

对于圆形电流环,我们可以将电流元 dl 表示为 Rθ^dθ,其中 θ^ 是单位方向向量,指向圆周的切线方向。场点 P 的位置矢量 r 可以简化为 zz^(因为 P 在轴线上)。源点 r′ 可以表示为 Rcosθx^+Rsinθy^。

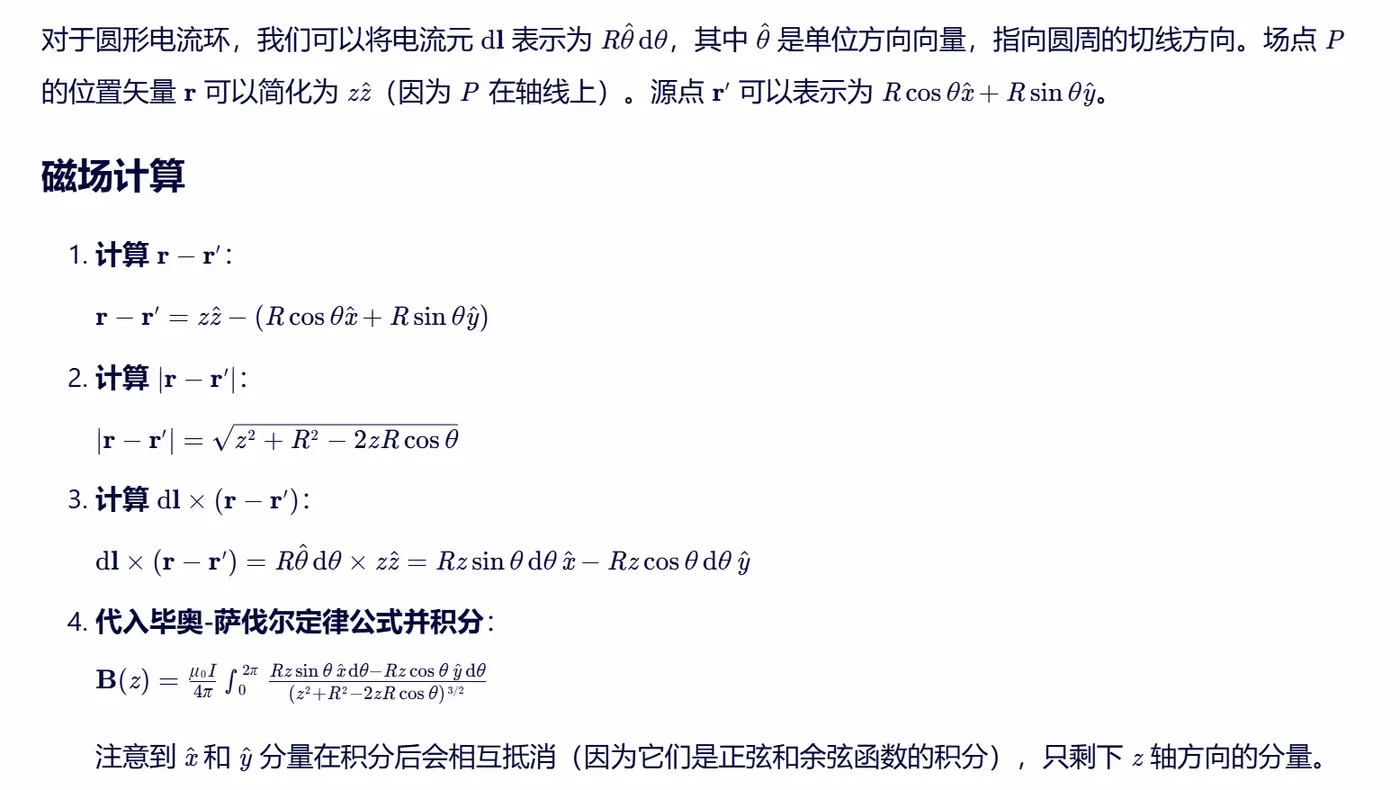

磁场计算

  1. image.gif 编辑
  2. image.gif 编辑

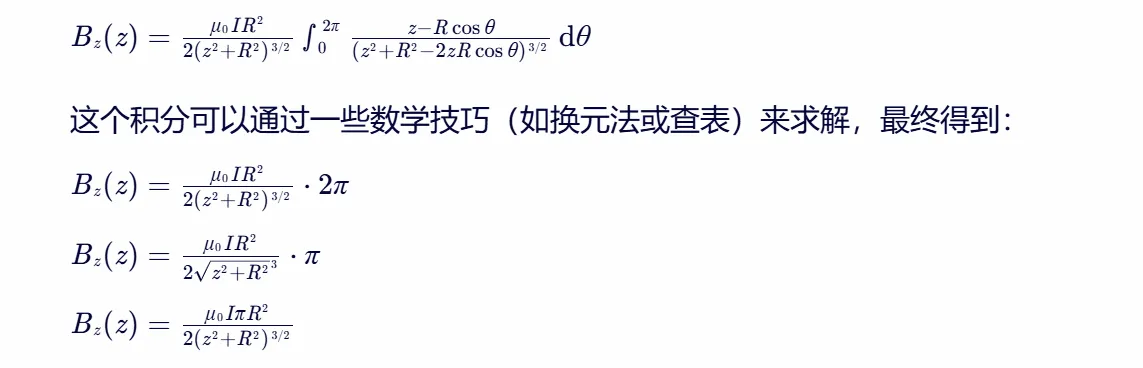

这就是圆形电流环在轴线上某点 P 产生的磁感应强度的 z 分量。注意,这个公式在 z=0(即电流环中心)处是未定义的,因为分母会变为0。在实际应用中,需要避免这种情况或采用其他方法来处理。

📚2 运行结果

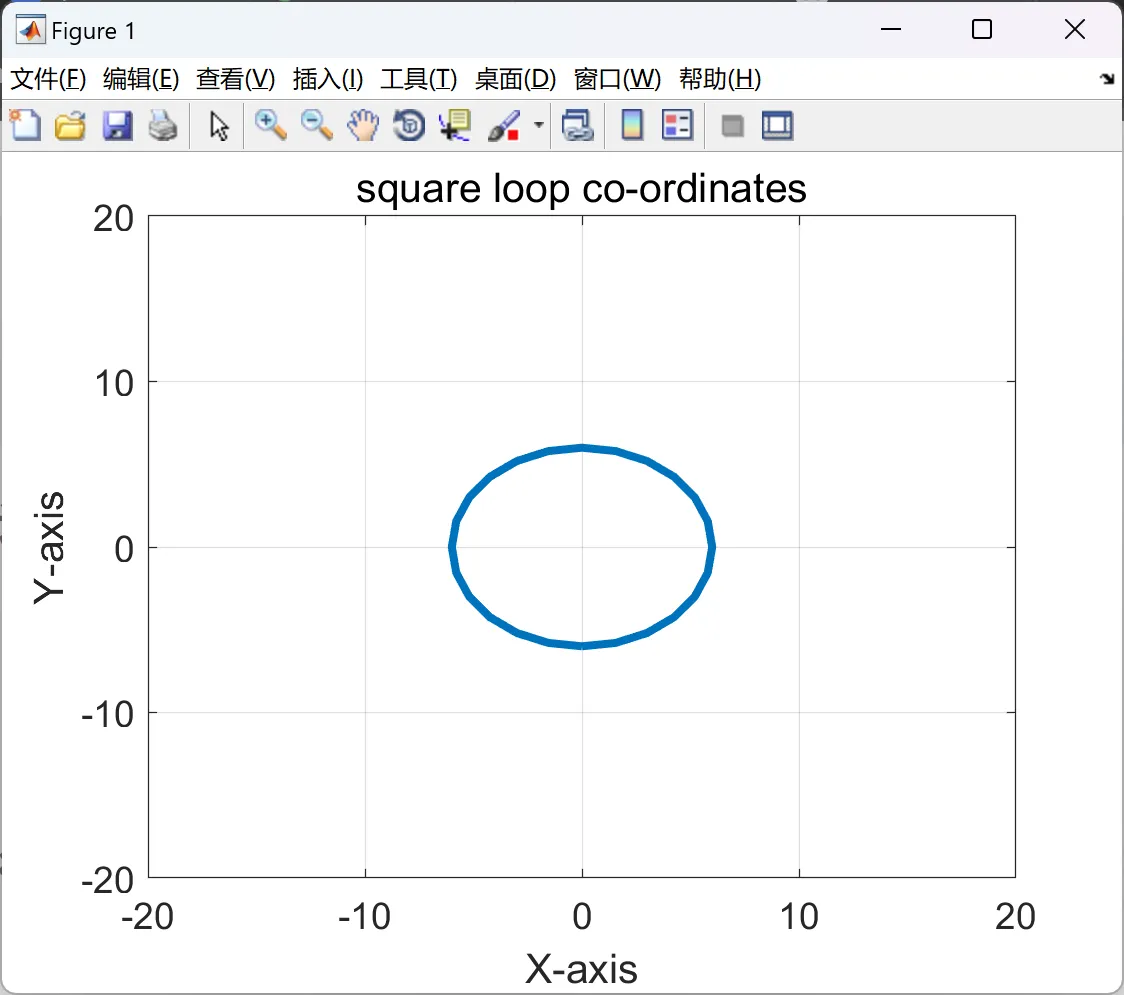

image.gif 编辑

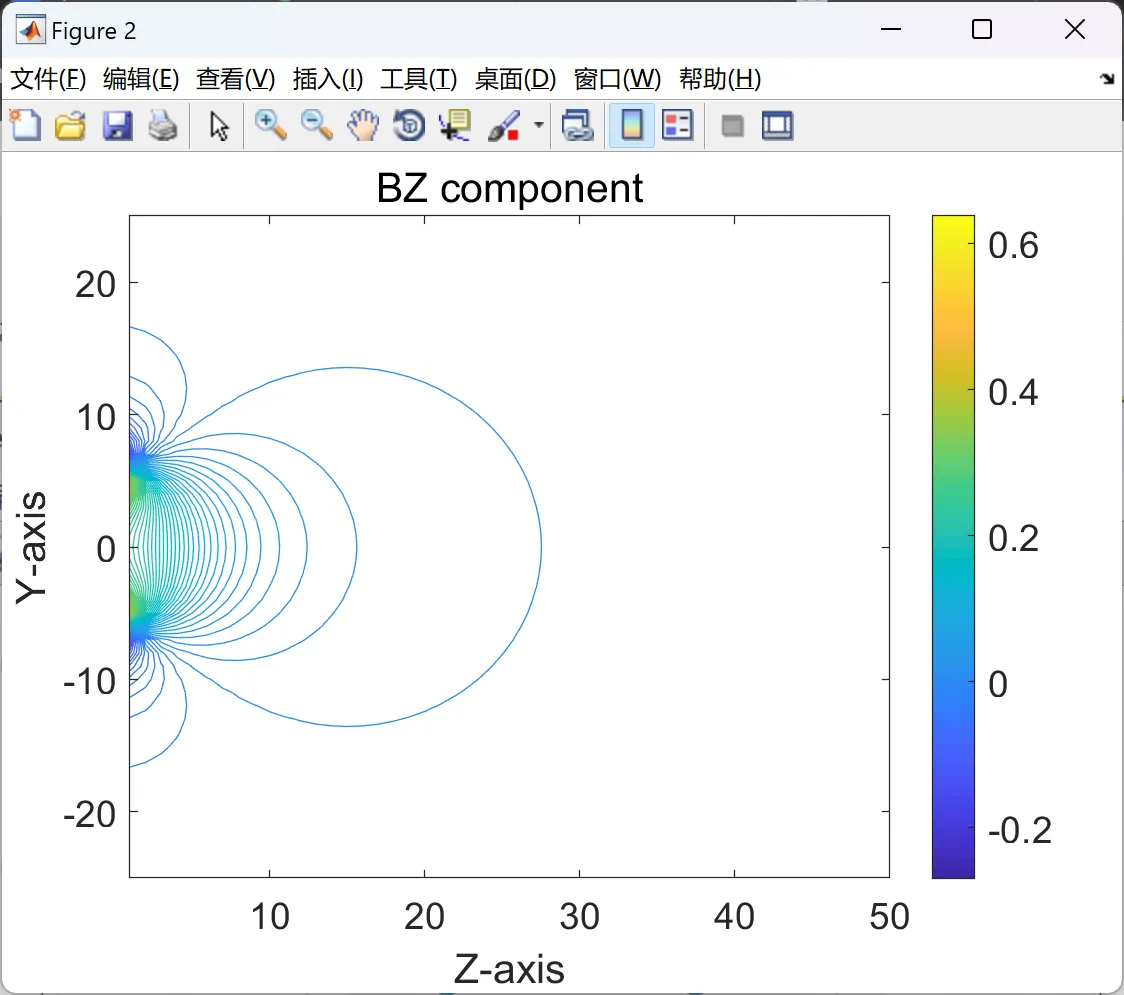

image.gif 编辑

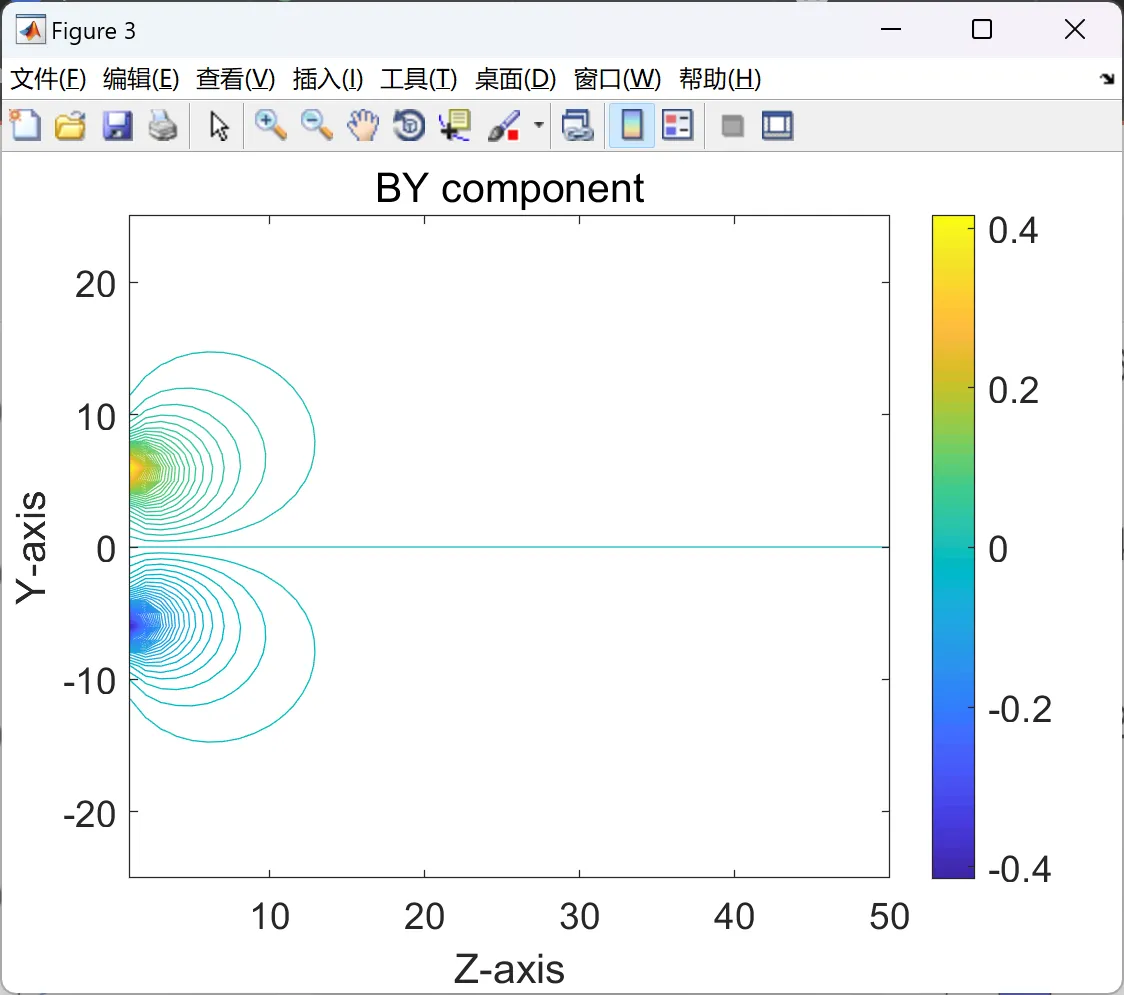

image.gif 编辑

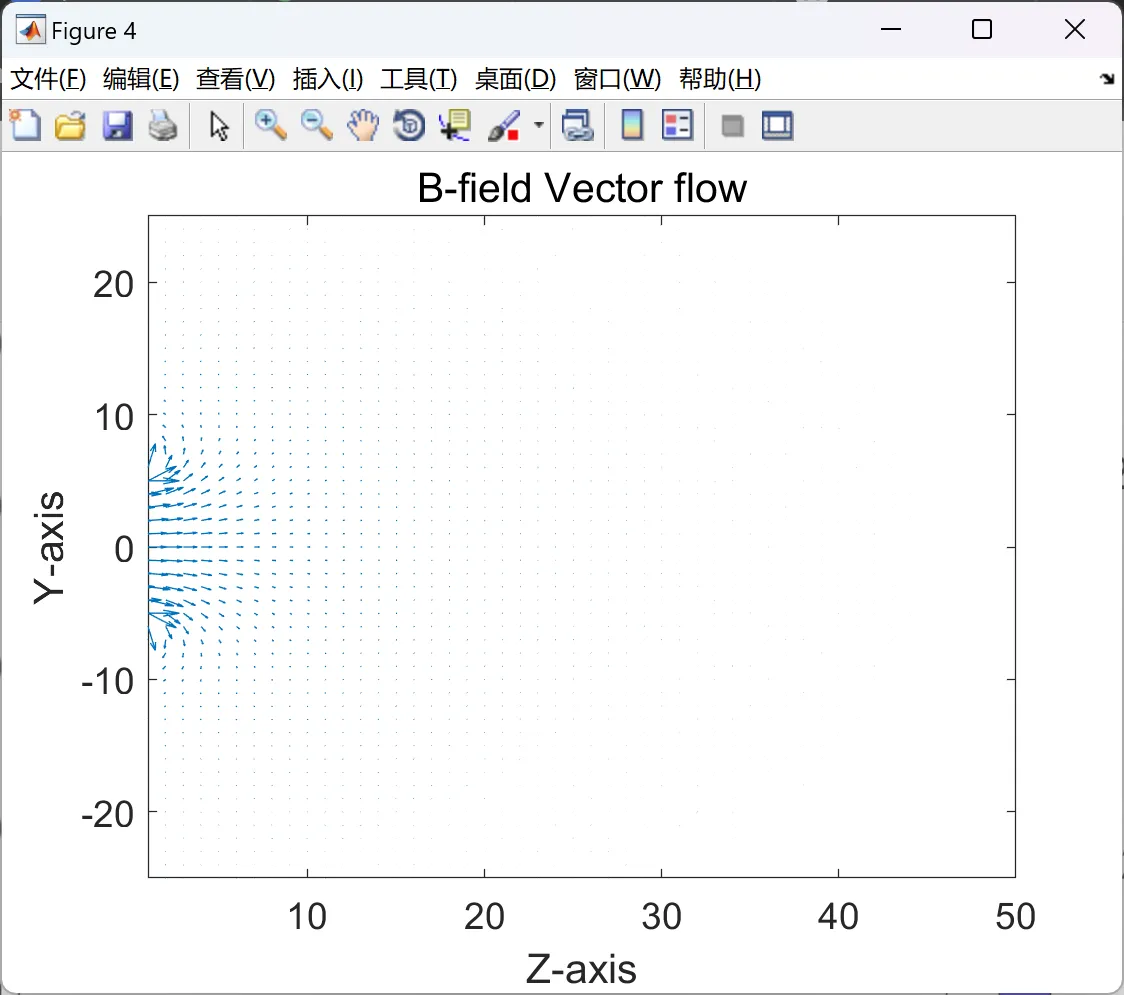

image.gif 编辑

部分代码:

%--------------------------------------------------------------------------

% for all the elements along coil, calculate dl cross R -------------------

% dl cross R is the curl of vector dl and R--------------------------------

% XCross is X-component of the curl of dl and R, similarly I get Y and Z-

%--------------------------------------------------------------------------

for i=1:N

Xcross(i)=dly(i).*Rz(i);

Ycross(i)=-dlx(i).*Rz(i);

Zcross(i)=(dlx(i).*Ry(i))-(dly(i).*Rx(i));

R(i)=sqrt(Rx(i).^2+Ry(i).^2+Rz(i).^2);

end

%-------------------------------------------------------------------------

% this will be the biot savarts law equation------------------------------

%--------------------------------------------------------------------------

Bx1=(I*u0./(4*pi*(R.^3))).*Xcross;

By1=(I*u0./(4*pi*(R.^3))).*Ycross;

Bz1=(I*u0./(4*pi*(R.^3))).*Zcross;

%--------------------------------------------------------------------------

% now we have  magnetic field from all current elements in the form of an

% array named Bx1,By1,Bz1, now its time to add them up to get total

% magnetic field

%-------------------------------------------------------------------------

BX(a,b)=0;       % Initialize sum magnetic field to be zero first

BY(a,b)=0;

BZ(a,b)=0;

%--------------------------------------------------------------------------

% here we add all magnetic field from different current elements which

% make up the coil

%--------------------------------------------------------------------------

for i=1:N   % loop over all current elements along coil

   BX(a,b)=BX(a,b)+Bx1(i);

   BY(a,b)=BY(a,b)+By1(i);

   BZ(a,b)=BZ(a,b)+Bz1(i);



🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]李建青.用毕奥-萨伐尔定律计算磁偶极子的磁场分布[J].物理与工程(4):14-15[2024-04-16].DOI:10.3969/j.issn.1009-7104.2004.04.006.

[2]郭山厚.用毕奥—萨伐尔定律计算磁偶极子的磁场分布[J].忻州师范学院学报, 2006, 22(2):2.DOI:10.3969/j.issn.1671-1491.2006.02.009.

[3]代洪霞.圆形电流面内的磁场分布研究[J].渝西资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取【请看主页然后私信】
