💥1 概述

随着环境污染和资源短缺等问题的日益凸显，具有可再生、环境友好等优点的新能源发电逐渐成为

电力领域内的研究热点． 但是风电、光伏等新能源发电具有波动性和随机性，导致其出力具有不确定性，给电网的电能质量、稳定性带来了一定的影响． 为维护电网的安全稳定运行，一些地区实施弃风弃光手段，造成风电、光伏等新能源的消纳量大幅度下降． 微网可以实现新能源和负荷一体化运行，是解决新能源消纳的有效技术手段微网中配置电池储能系统，不仅能有效应对新能源发电出力不确定性，还能保障微网安全稳定运行． 实施需求响应( demand response，DＲ) 是解决微网中新能源消纳的可行方向之一． 对于考虑储能和 DＲ 的微网，文献建立了考虑多种储能和 DＲ 的最优负荷削减模型，并对多能源系统进行可靠性评估; 文献计及电池储能和可中断负荷，提出一种包含日前－日内两阶段微网优化调度模型; 文献考虑电池储能和 DＲ，建立日前－时前－实时三阶段微网调度模型． 上述文献均建立计及储能和 DＲ 的微网运行模型，但 DＲ 类型和补偿机制单一，且没有挖掘价格型需求响应( price-based demand response，PBDＲ) 的作用。

详细文章讲解见第4部分。

一、电动汽车灵活性的定义与作用

1. 灵活性定义

• 核心概念：

• 国际能源署（IEA）定义电力系统灵活性为“系统根据预期或变化调整电力生产或消费的能力”。
• 北美可靠性委员会（NERC）强调“利用系统资源满足负荷变化的能力”。
• 电动汽车（EV）灵活性：指通过充放电控制调整自身用电负荷的能力，具体表现为可调节功率、速度及持续时间（2秒至1小时）。

• 方向性分类：

• 向上灵活性：风电骤减时增加净出力的能力（缓解切负荷风险）。
• 向下灵活性：风电骤增时减少净出力的能力（缓解弃风风险）。

2. 影响因素与表现形式

• 内在因素：充电行为（开始/结束时间、期望充电目标）、电池状态。
• 外在因素：电价信号（日前/实时电价）、调控指令（调峰/调频）、市场激励。
• 表现形式：

• 调峰备用（小时级）、调频备用（秒级）、需求响应。
• 削峰填谷、平抑可再生能源波动、提供调频/调压辅助服务。

3. 在微网中的作用

• 平衡供需：

• 低谷充电、高峰放电，降低电网峰谷差。
• 吸收可再生能源过剩电量，弥补发电不足时段，提升消纳率（实证显示EV+储能组合可降低弃风率18%）。

• 辅助服务：快速功率调整支撑电网频率/电压稳定。
• 经济效益：低电价充电、高电价放电，降低微网运行成本（案例中成本减少15%）。

二、微网多时间尺度协调调度框架

1. 框架设计原则

• 分层优化：应对风光出力与负荷预测的不确定性，分阶段修正调度计划。


• 时间颗粒度：

• 日前阶段（小时级）：基于24小时预测制定经济调度计划。
• 日内阶段（15分钟级）：滚动优化调整储能与需求响应。
• 实时阶段（5分钟级）：利用EV灵活性平抑短期波动。

2. 典型框架结构

注：框架通过实时数据反馈循环提升调度鲁棒性（图1, 图3）。

三、EV参与多时间尺度调度的模型与方法

1. 关键模型

• CVaR-IGDT-MPC混合模型：

• 日前阶段：结合条件风险价值（CVaR）量化电价与EV行为不确定性，信息间隙决策理论（IGDT）应对风光出力波动。
• 日内阶段：MPC滚动优化，以15分钟为步长最小化计划偏差。

• 多元需求响应模型：

• 区分价格型（PDR）与激励型（IDR）EV资源，前者参与日前调度，后者参与日内快速响应。

• 信任度排序模型：

• 聚合商根据EV历史交易信任度排序调度资源，提升指令执行可靠性（仿真显示完成率提升22%）。

2. 约束条件

• 物理约束：充放电功率上下限、电池容量、SOC状态。

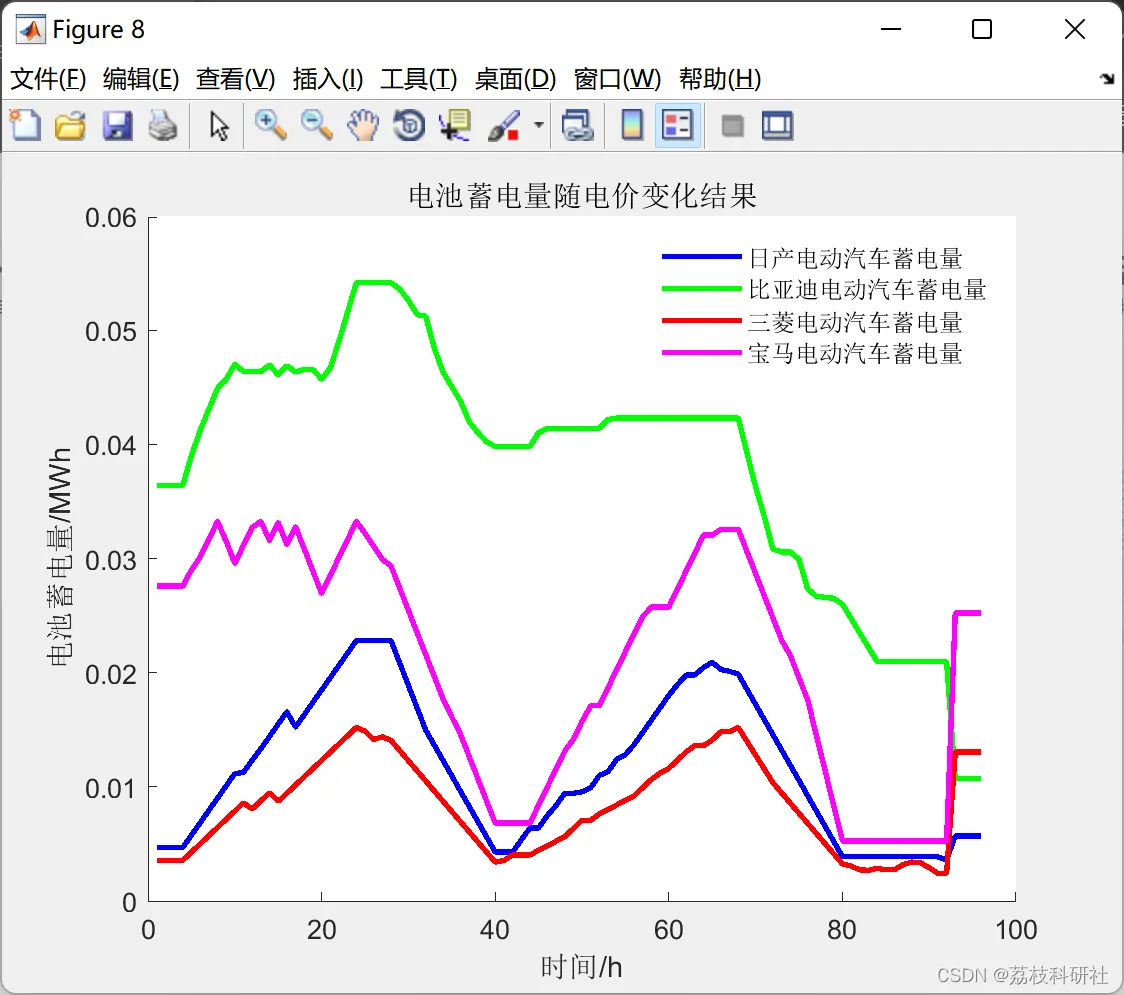

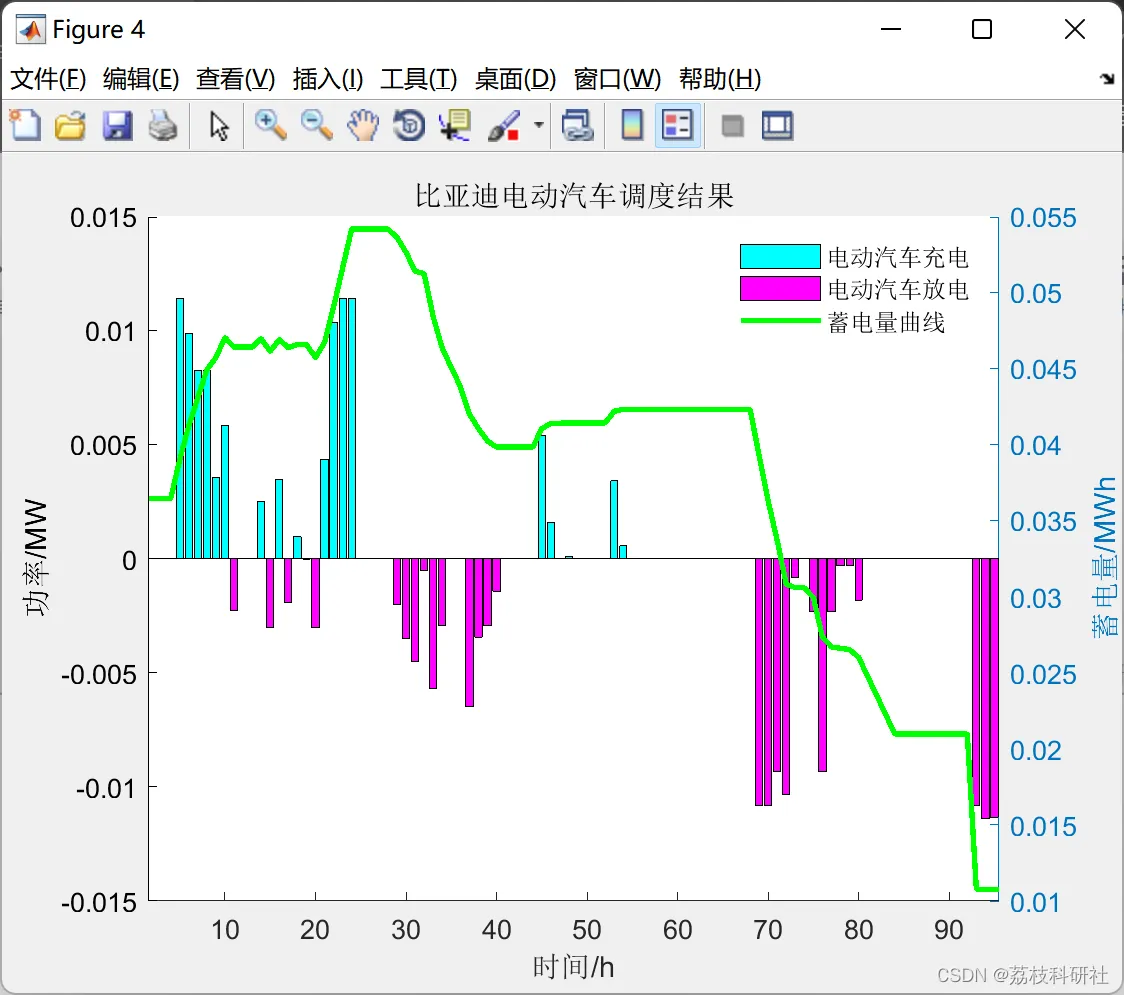

• 用户约束：出行需求、充电目标时长（如Matlab代码中的日产/比亚迪EV蓄电量曲线）。
• 系统约束：联络线功率限值、微网功率平衡。

3. 优化算法

• 求解器：YALMIP/CPLEX/Gurobi处理大规模MILP问题。
• 目标函数：最小化运行成本、并网功率波动、弃风弃光率。

四、实证案例与仿真结果

1. 灵活性资源组合对比（CVaR-IGDT模型）

结论：EV单独调度受出行限制（如10:00-16:00不可调度）导致成本较高，与储能协同可提升经济性与稳定性。

2. 多阶段调度效果（MATLAB仿真）

• 日前阶段：初步经济调度降低基础成本12%。
• 日内阶段：MPC调整减少不平衡惩罚35%。
• 实时阶段：EV充放电策略降低并网功率波动41%。

3. 创新策略效果

• 信任度调度模型：EV响应指令完成率从78%提升至95%。
• 路电耦合调控：Copula理论生成典型场景，EV集群协同降低碳排放23%。

五、挑战与未来方向

1. 模型精细化：

• 提升EV充电行为预测精度（如时序注意力机制）。
• 耦合交通网与电网（V2G路电协同）。

2. 算法效率：

• 开发分布式算法应对大规模EV接入（如并行计算加速优化）。

3. 市场机制：

• 设计动态电价与灵活性交易市场。

结论：电动汽车灵活性通过多时间尺度协调调度，可显著提升微网经济性、稳定性与可再生能源消纳能力。未来需融合高精度预测、分布式优化与市场机制，构建“源-网-荷-储”协同生态。

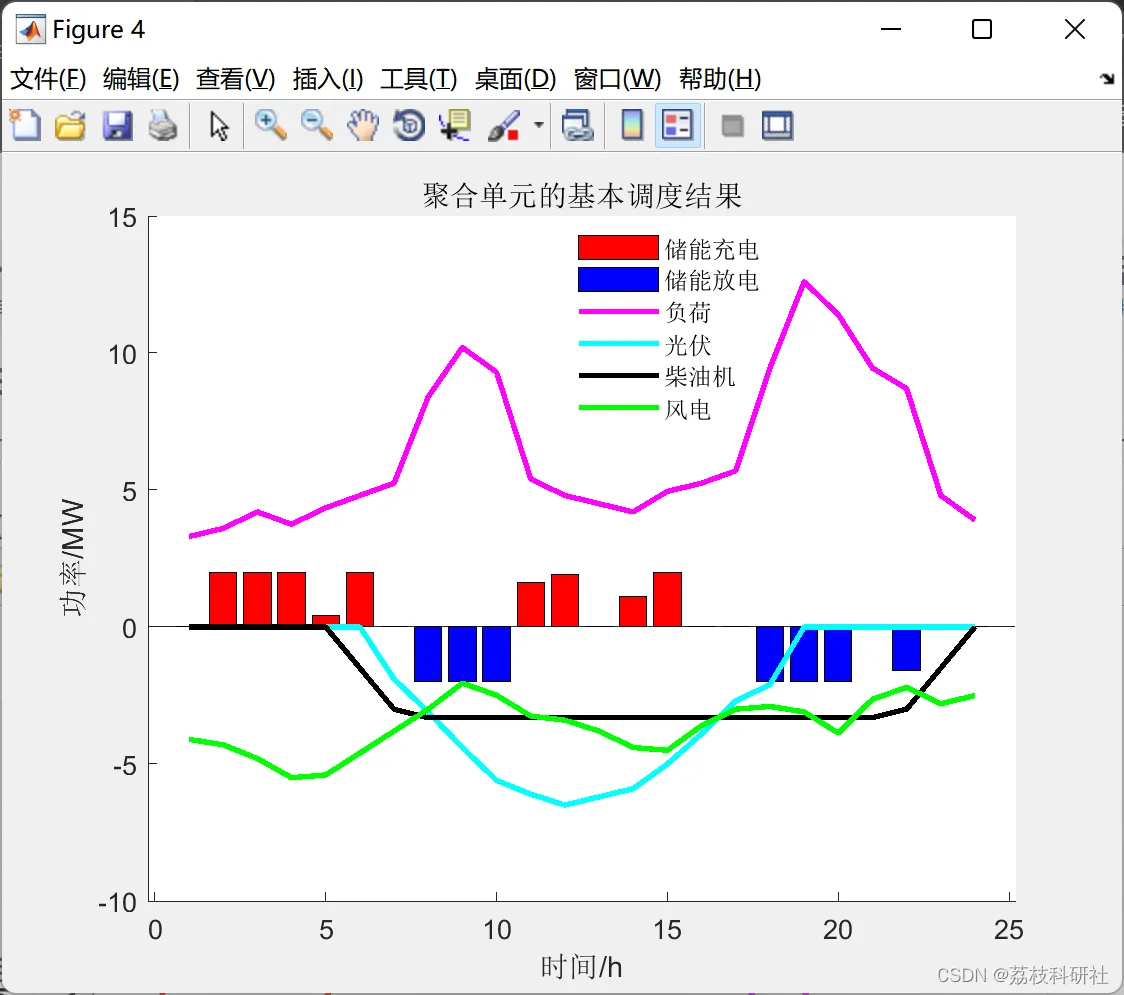

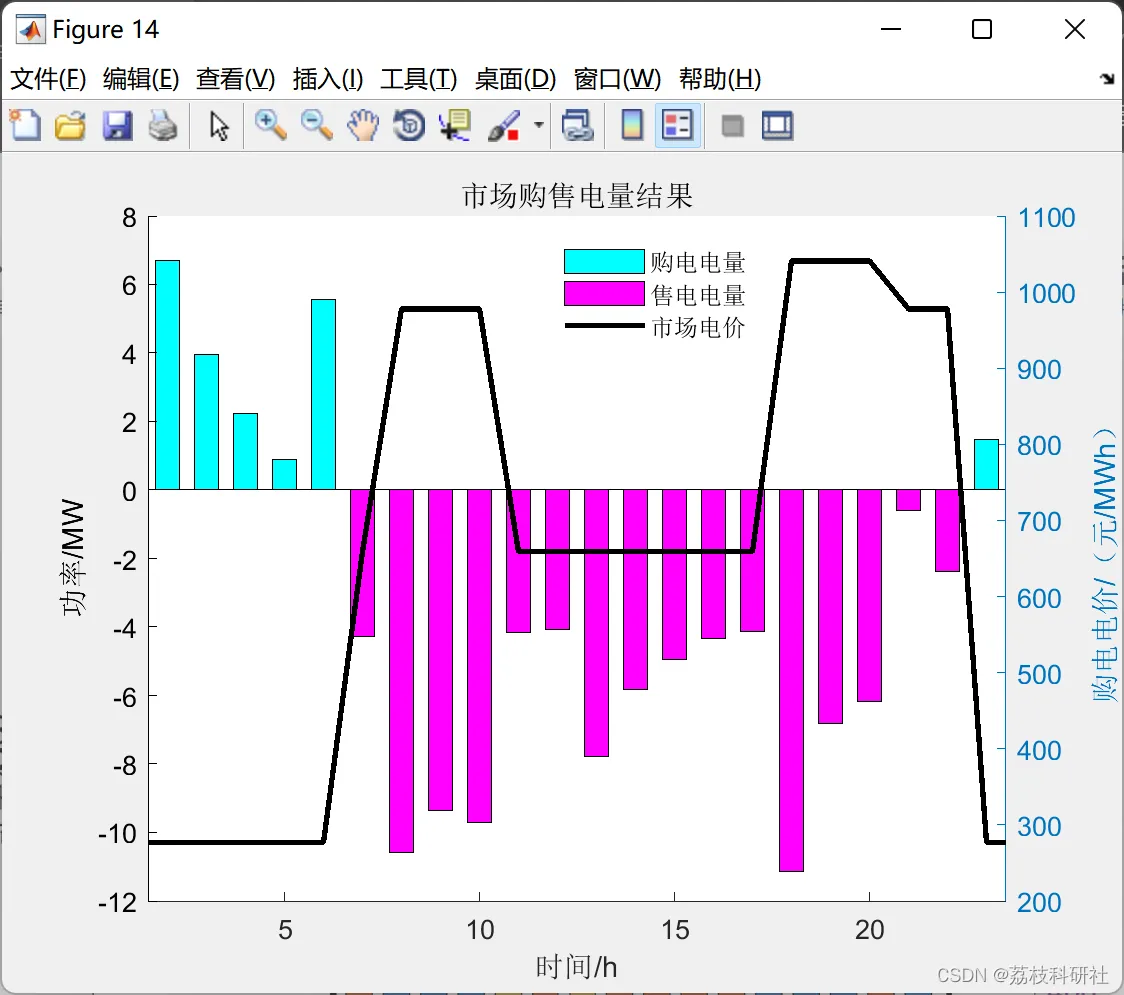

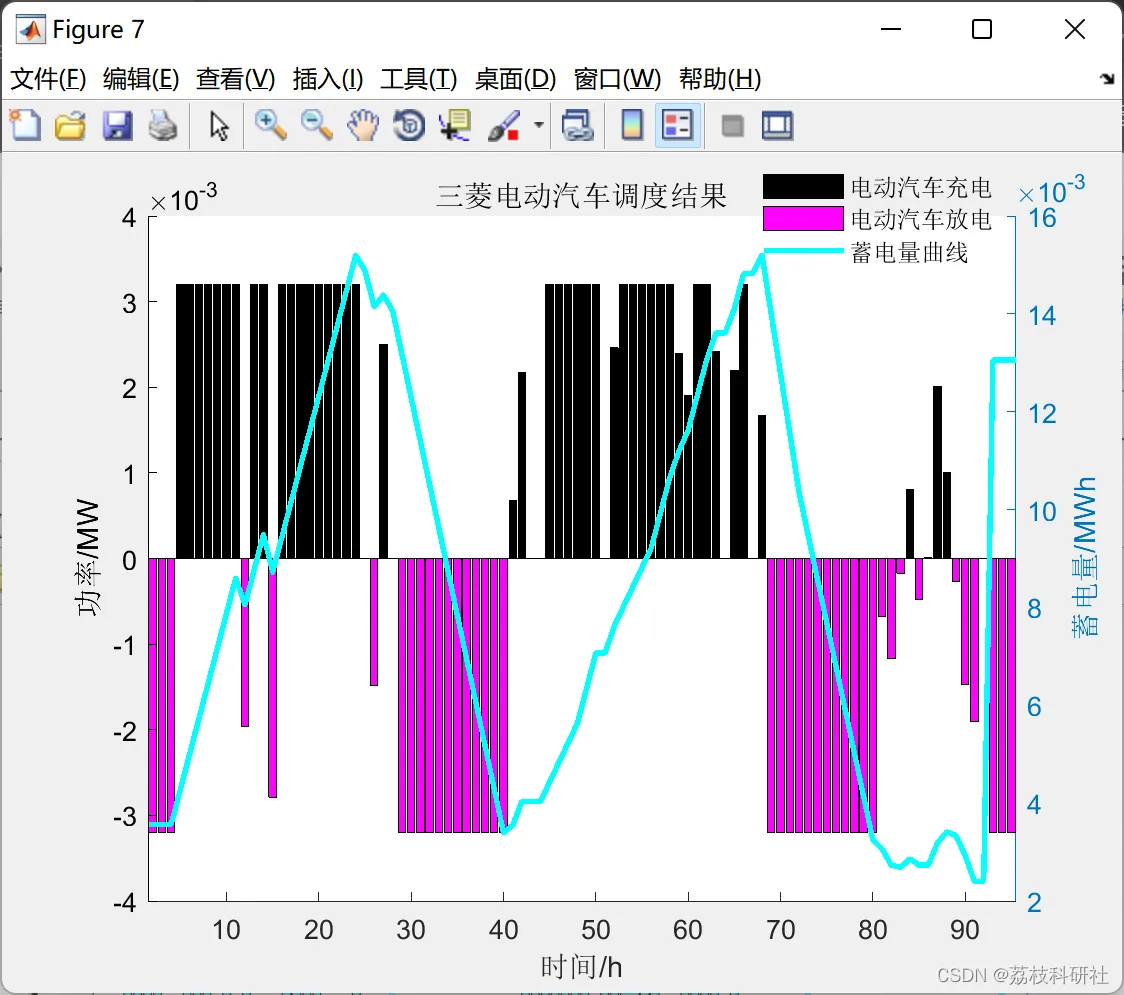

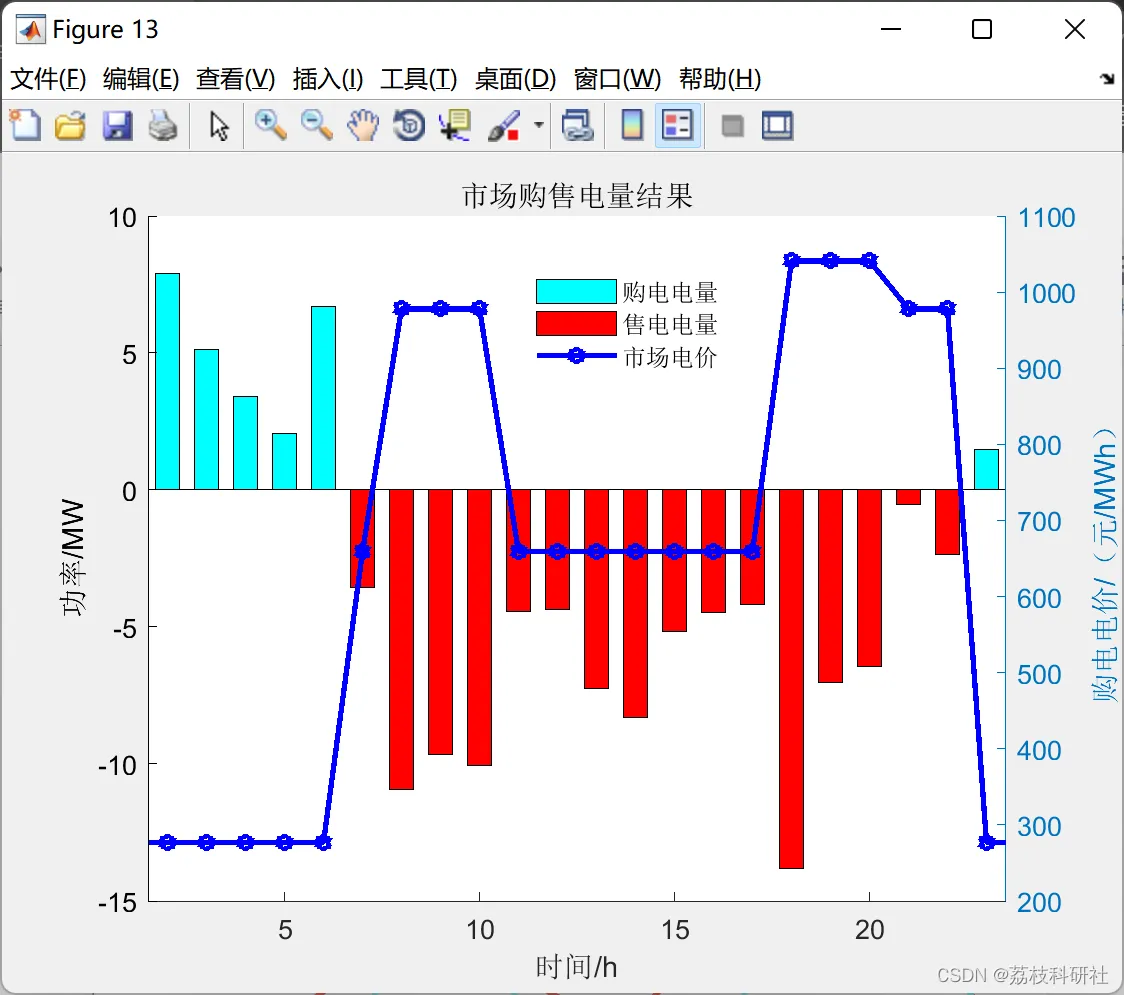

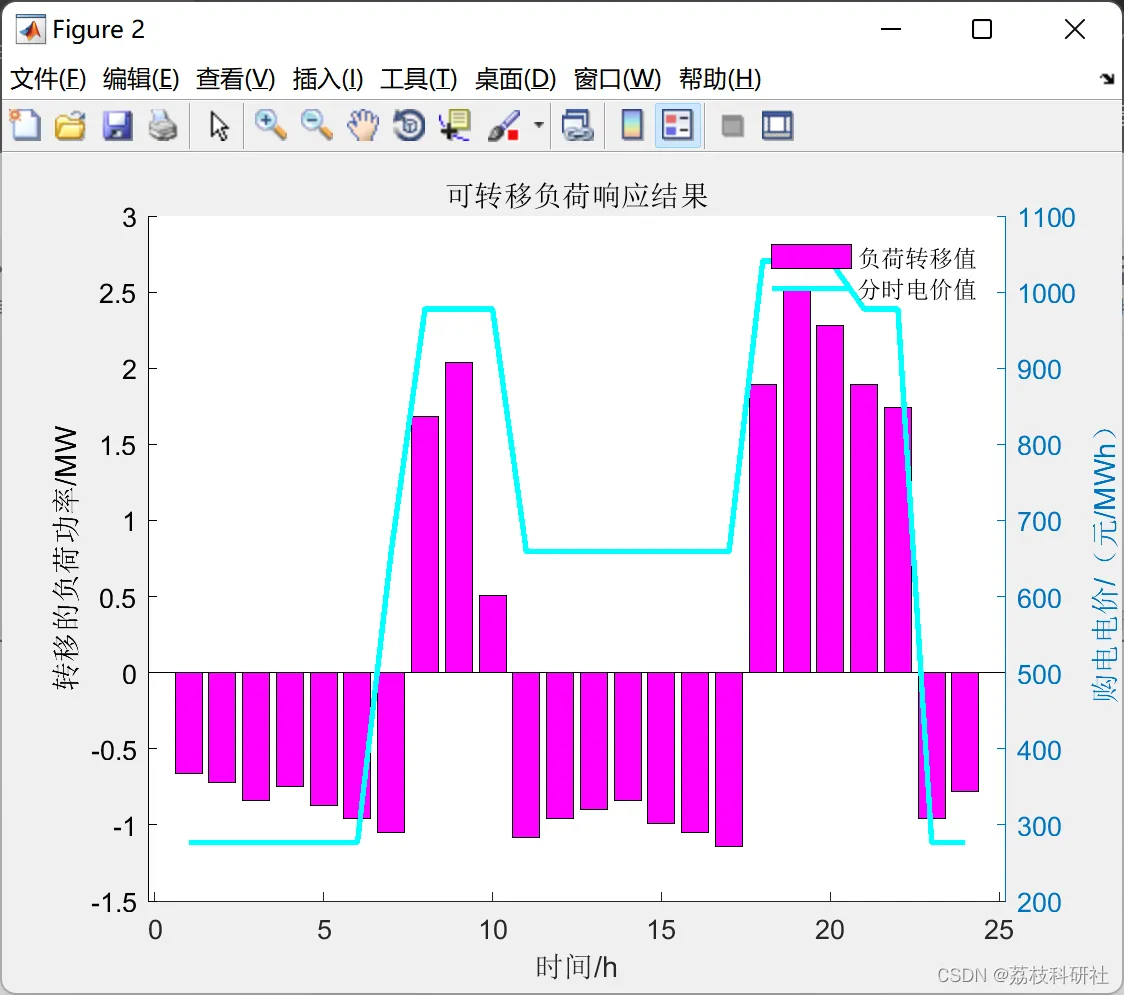

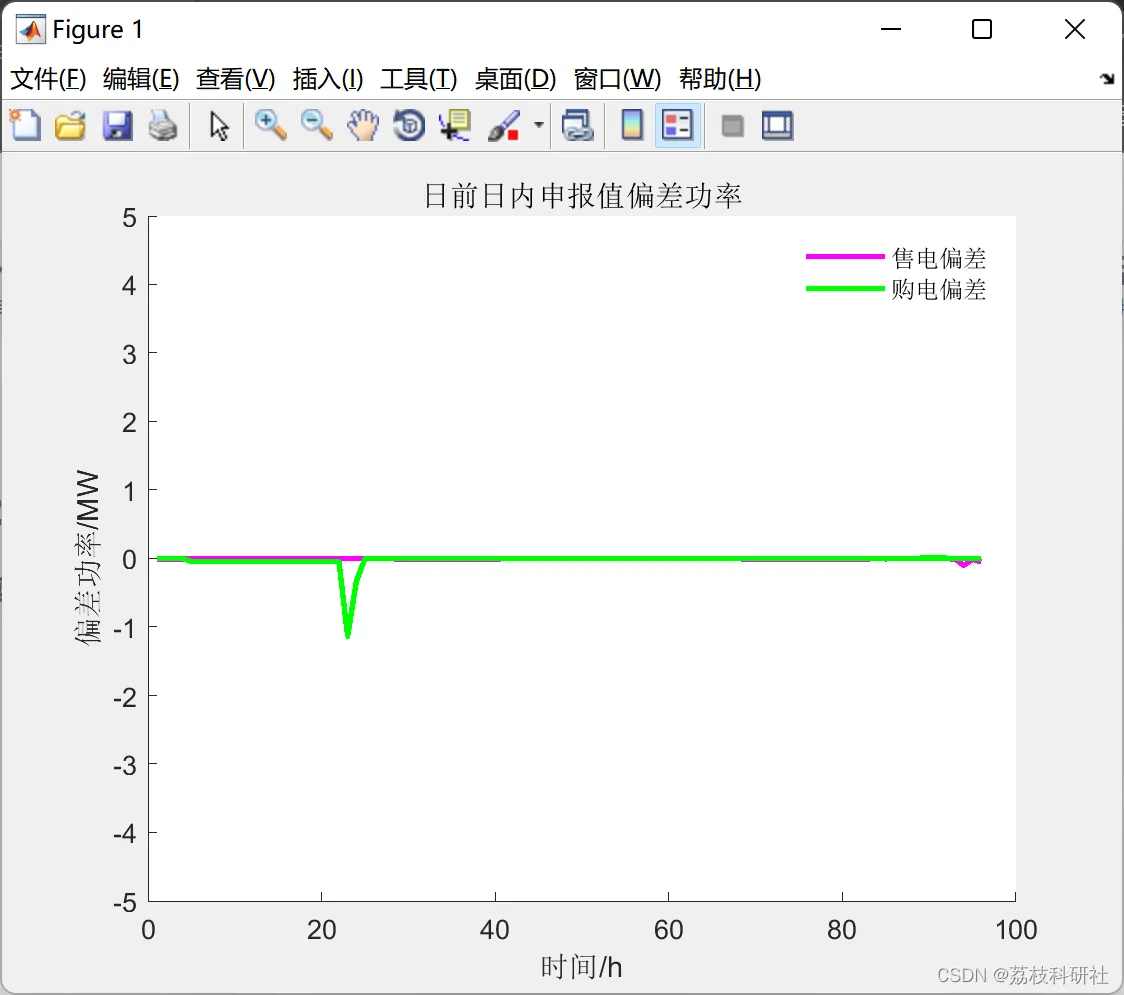

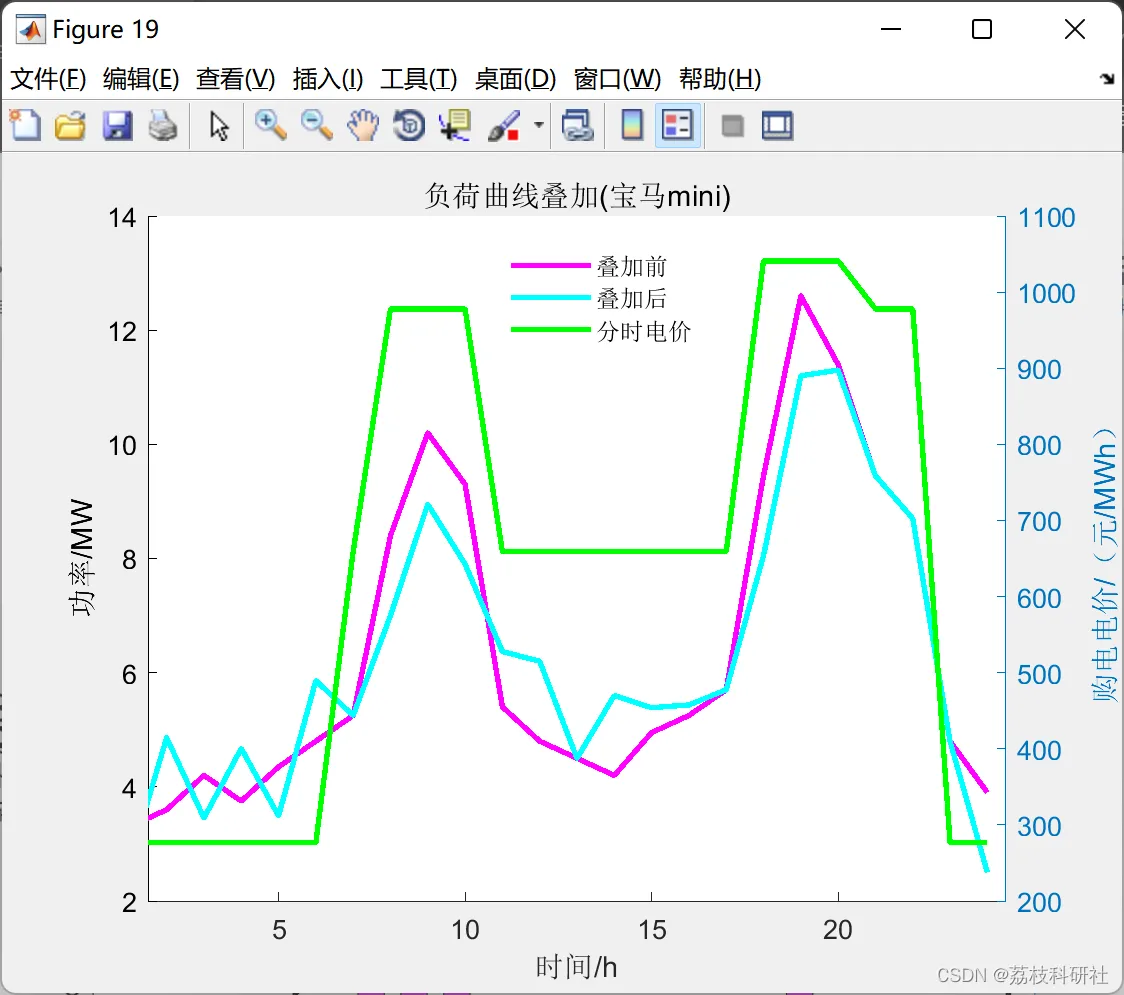

📚2 运行结果

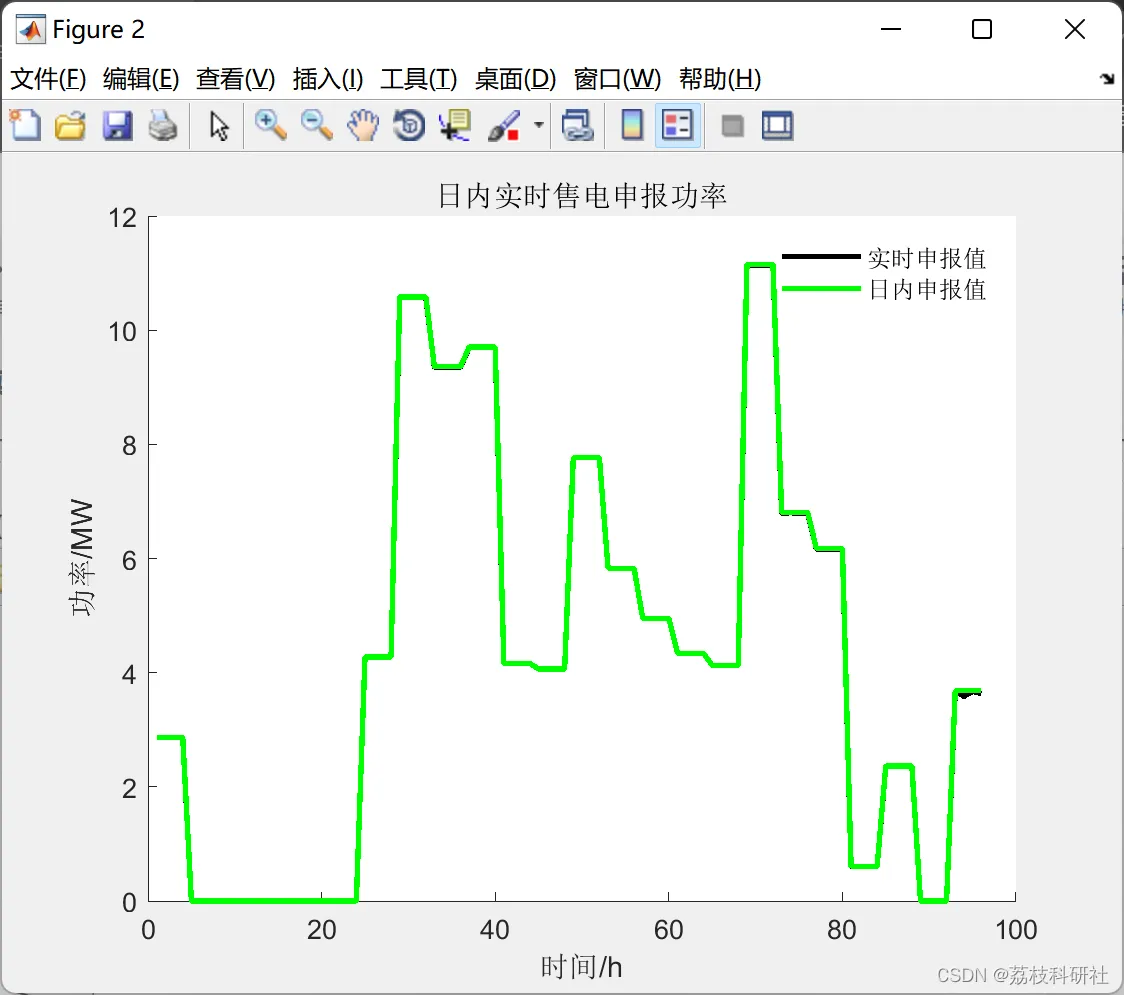

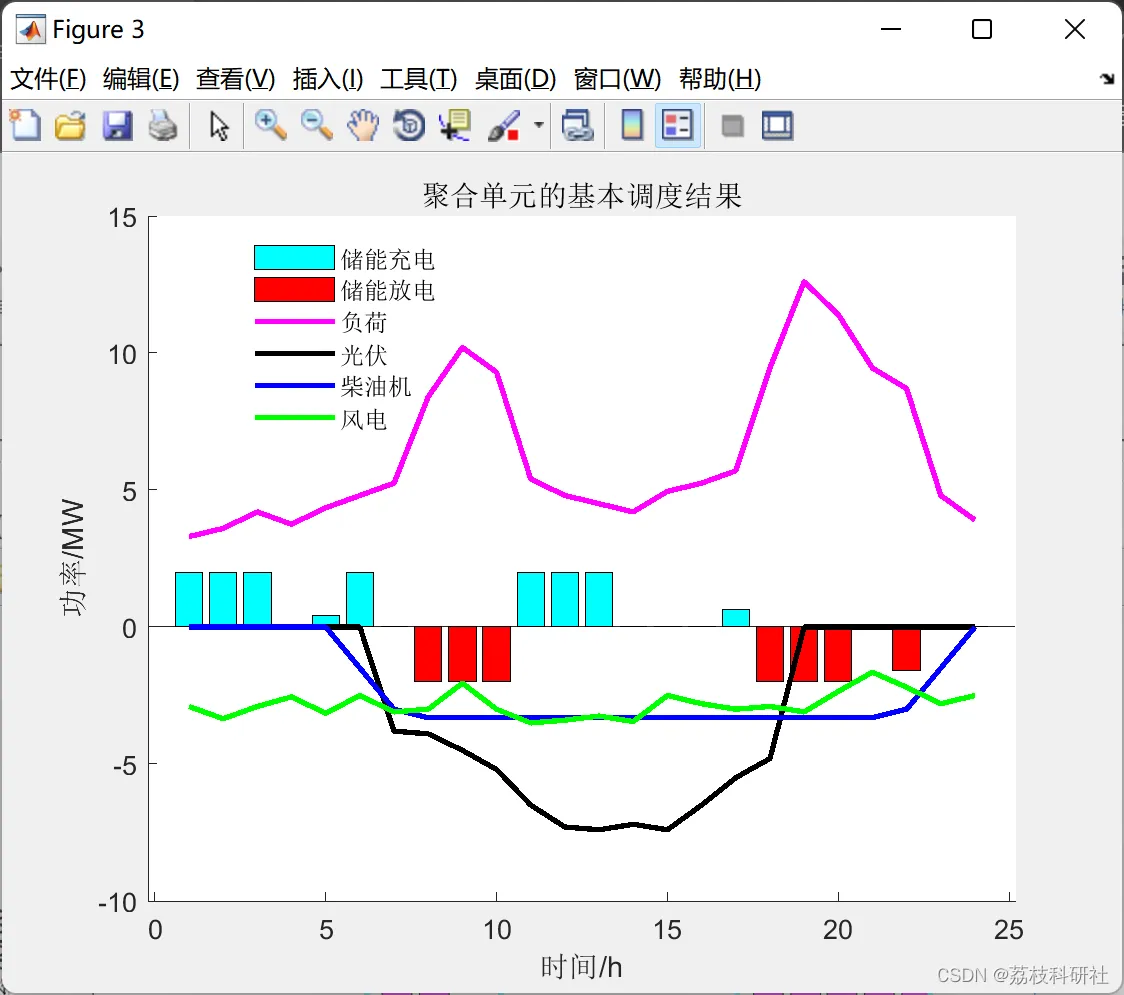

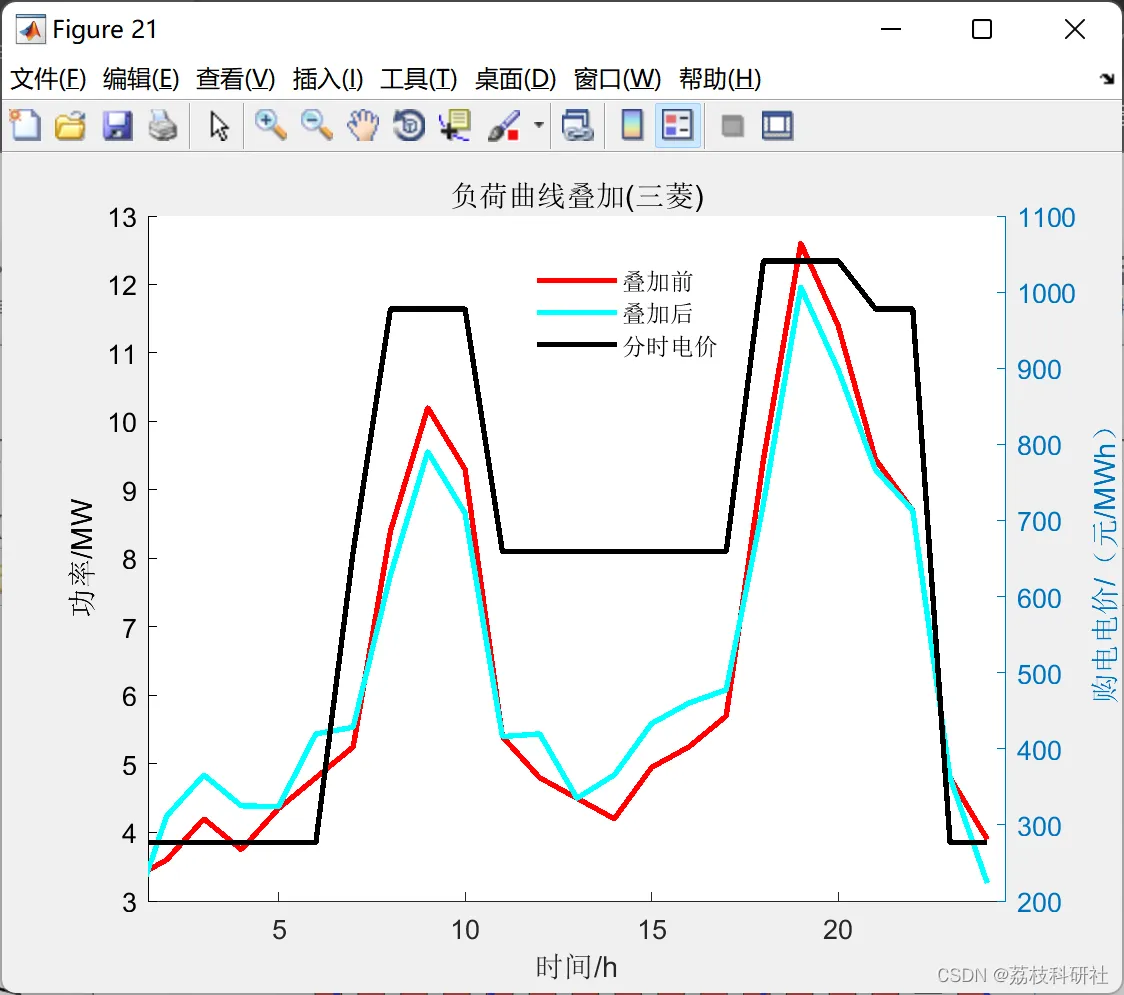

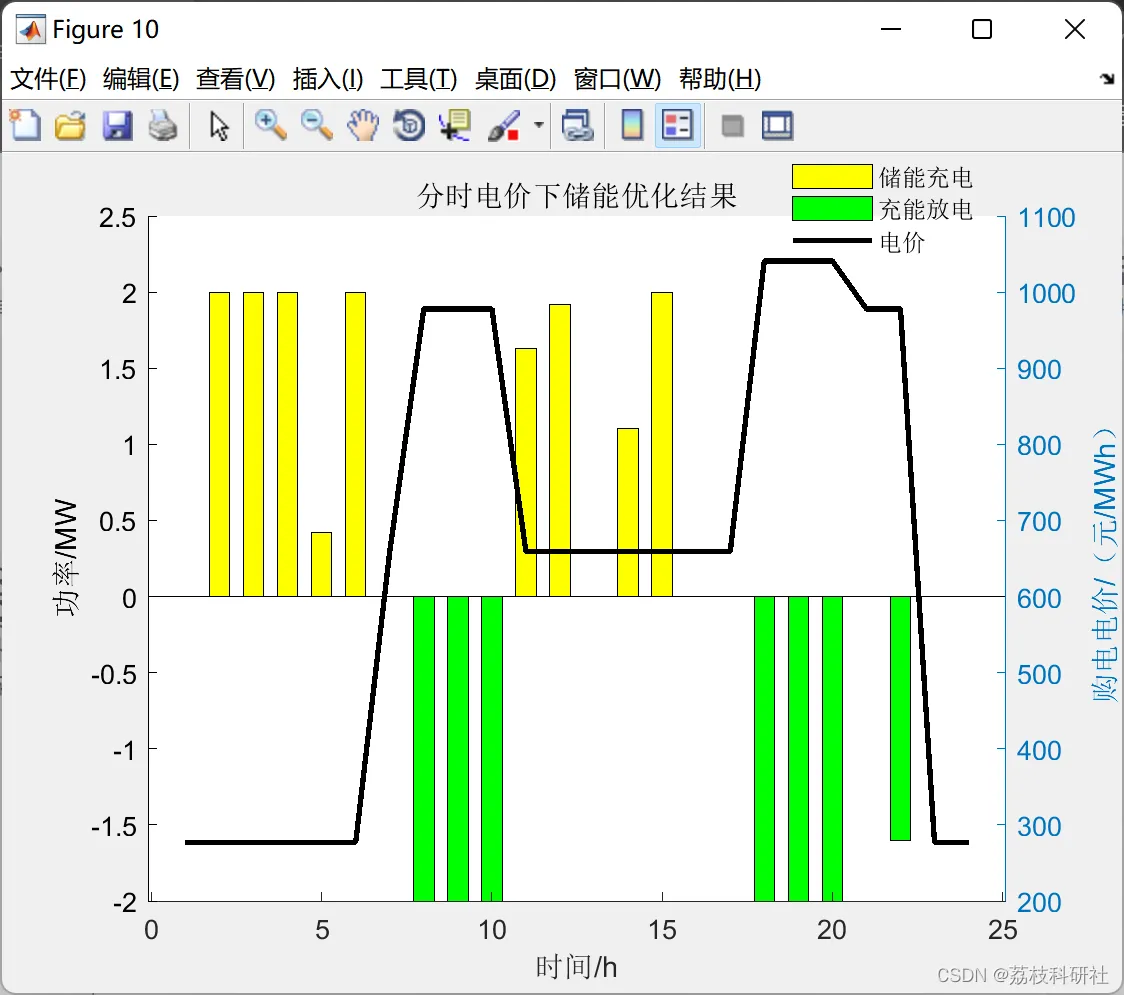

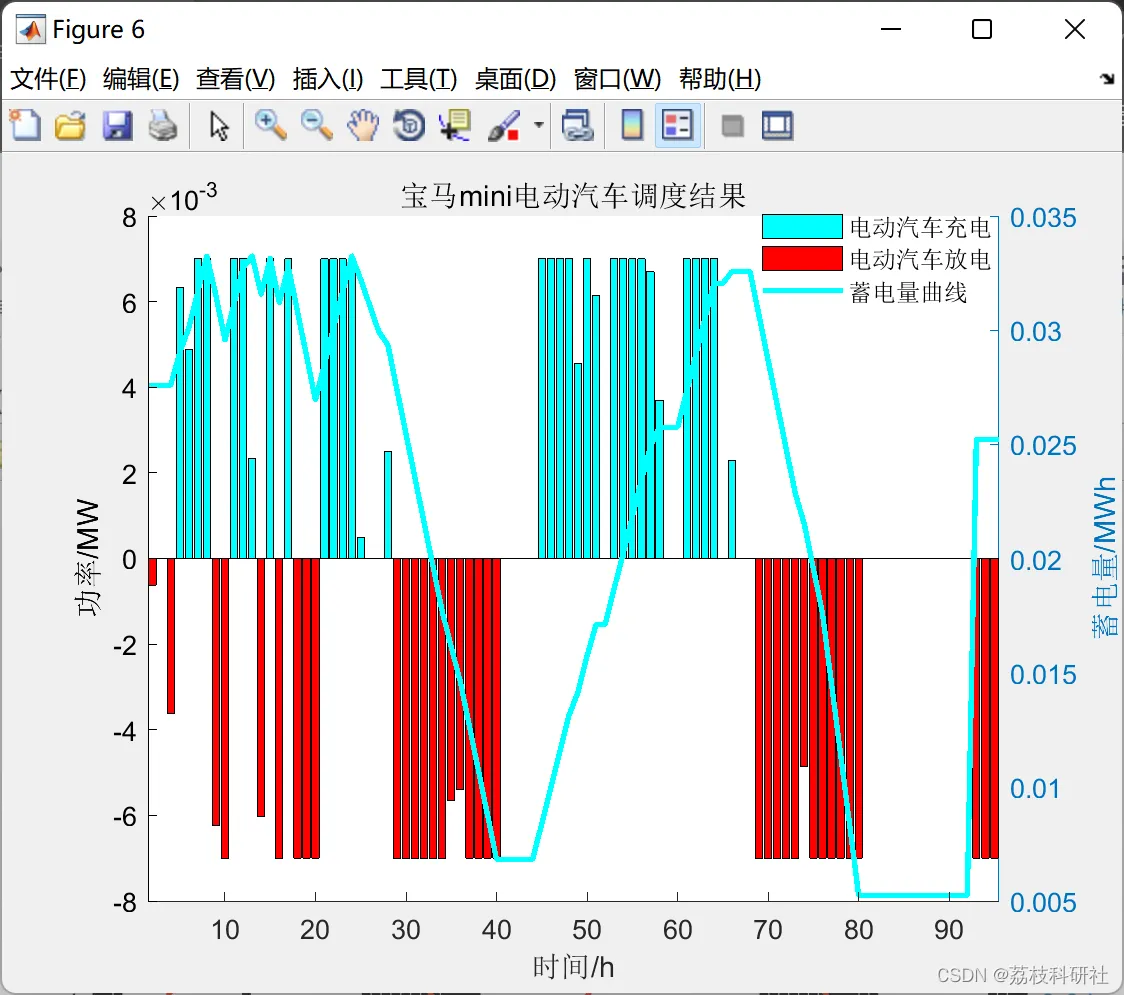

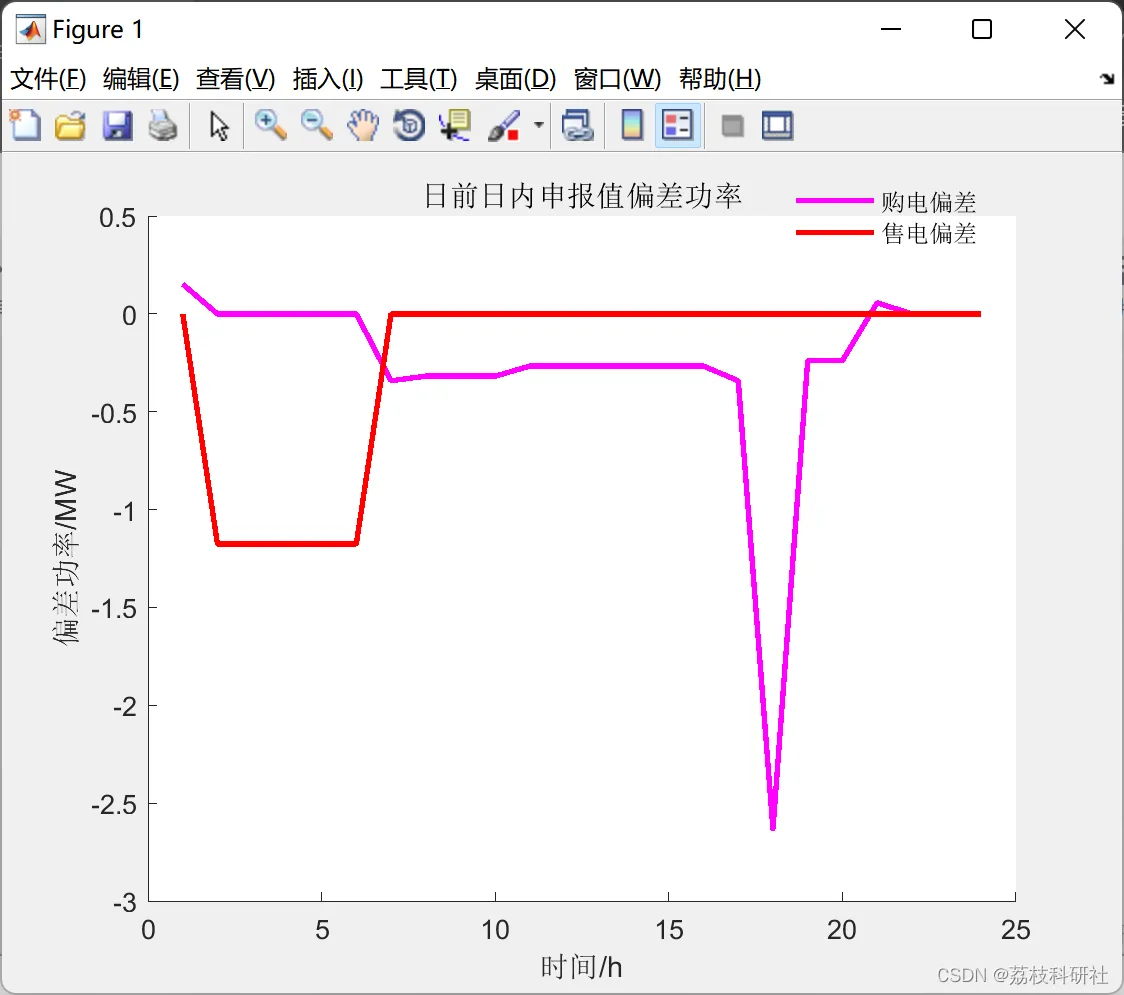

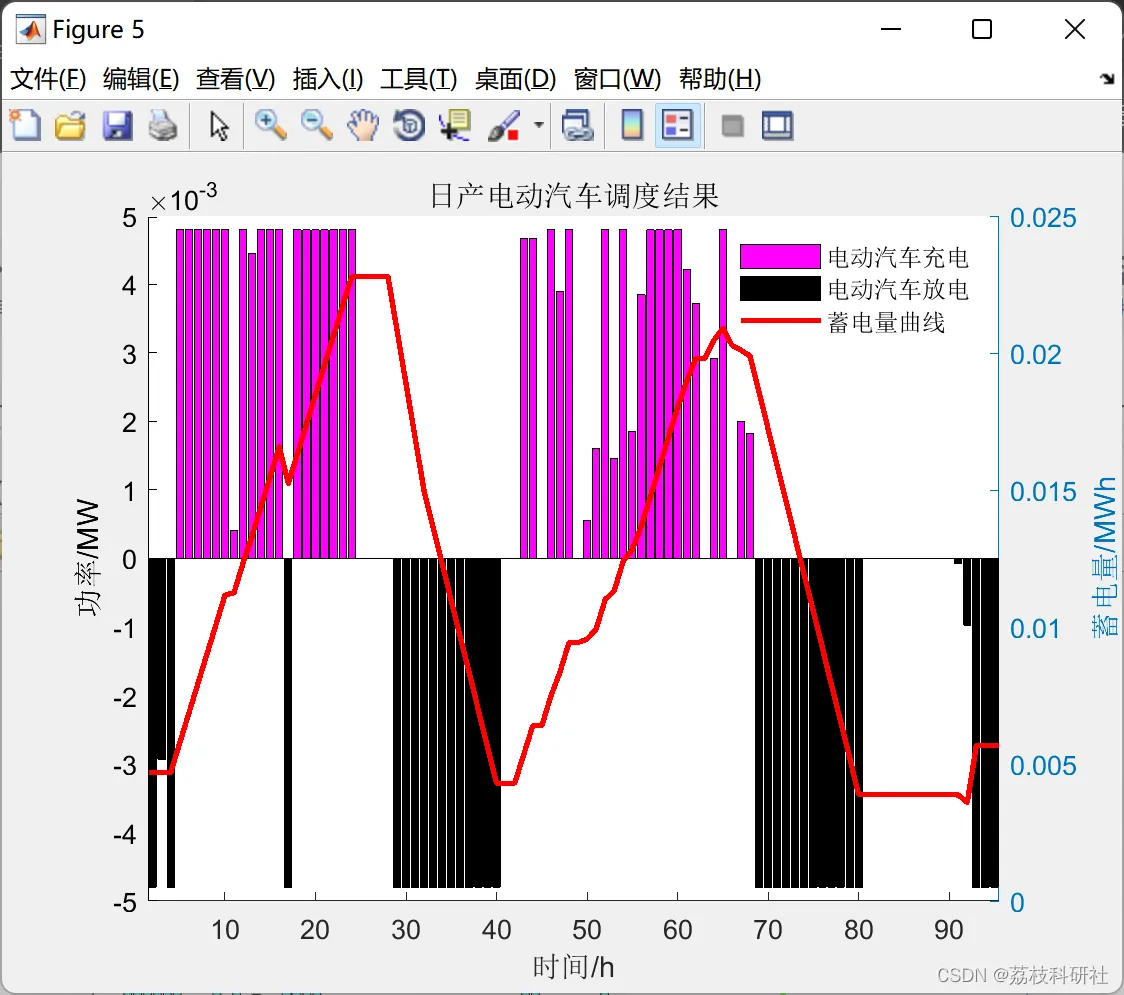

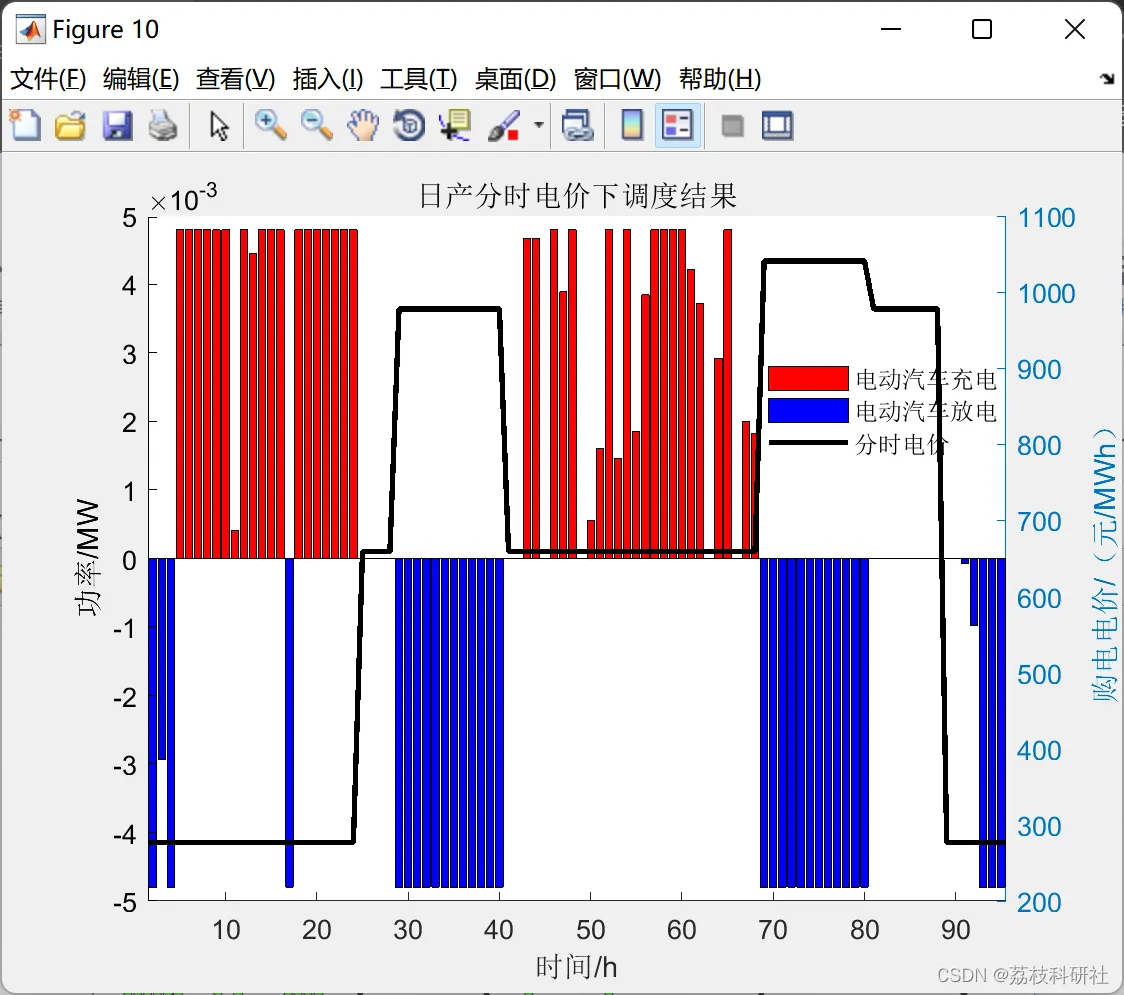

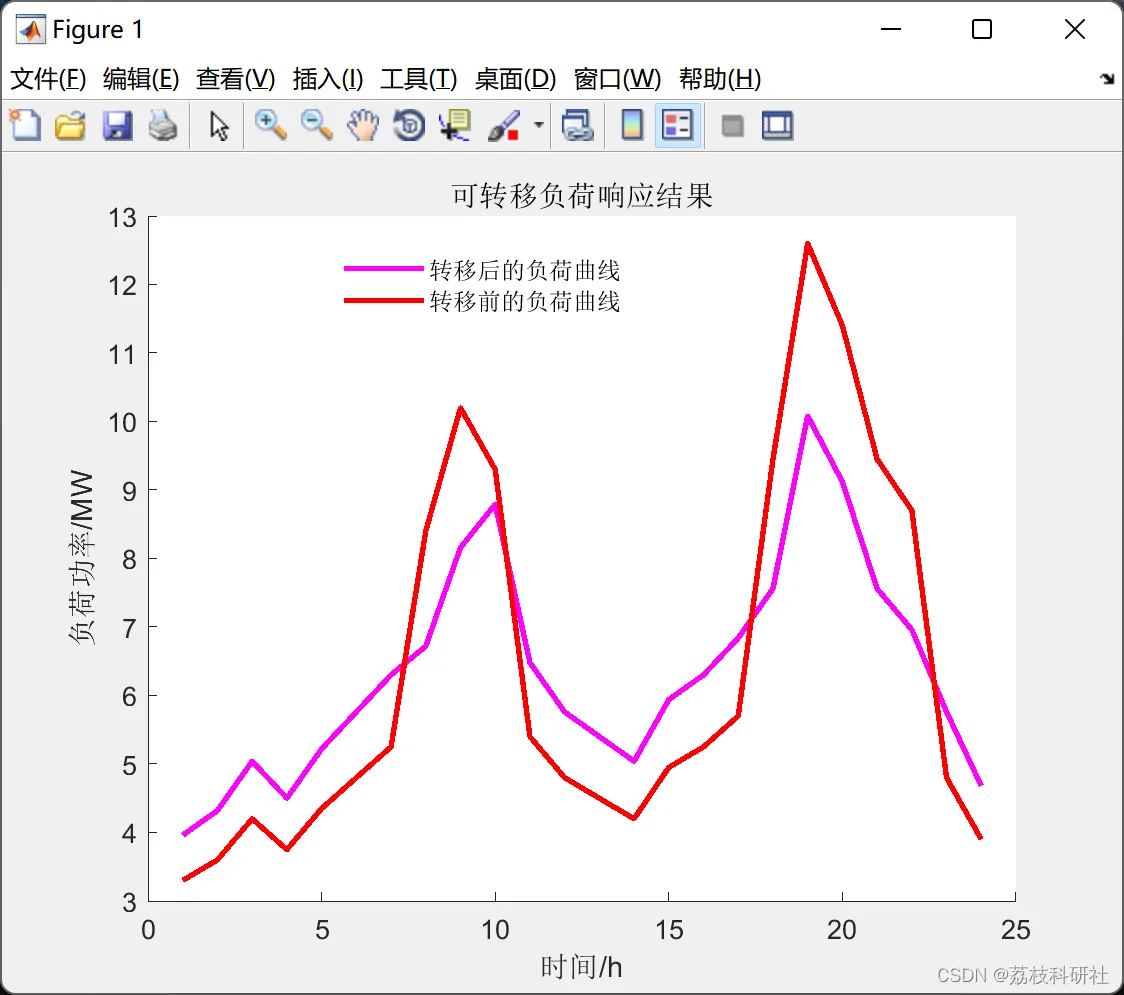

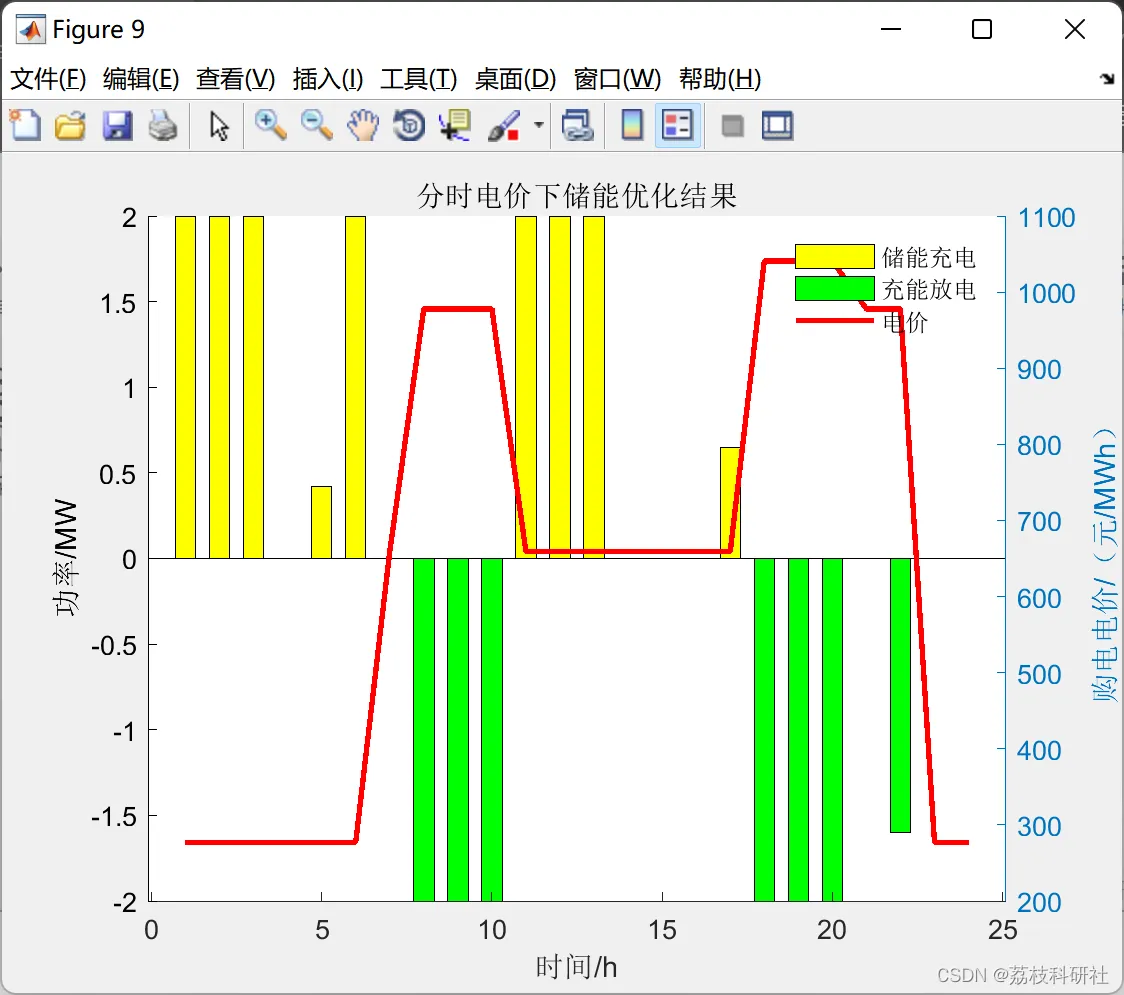

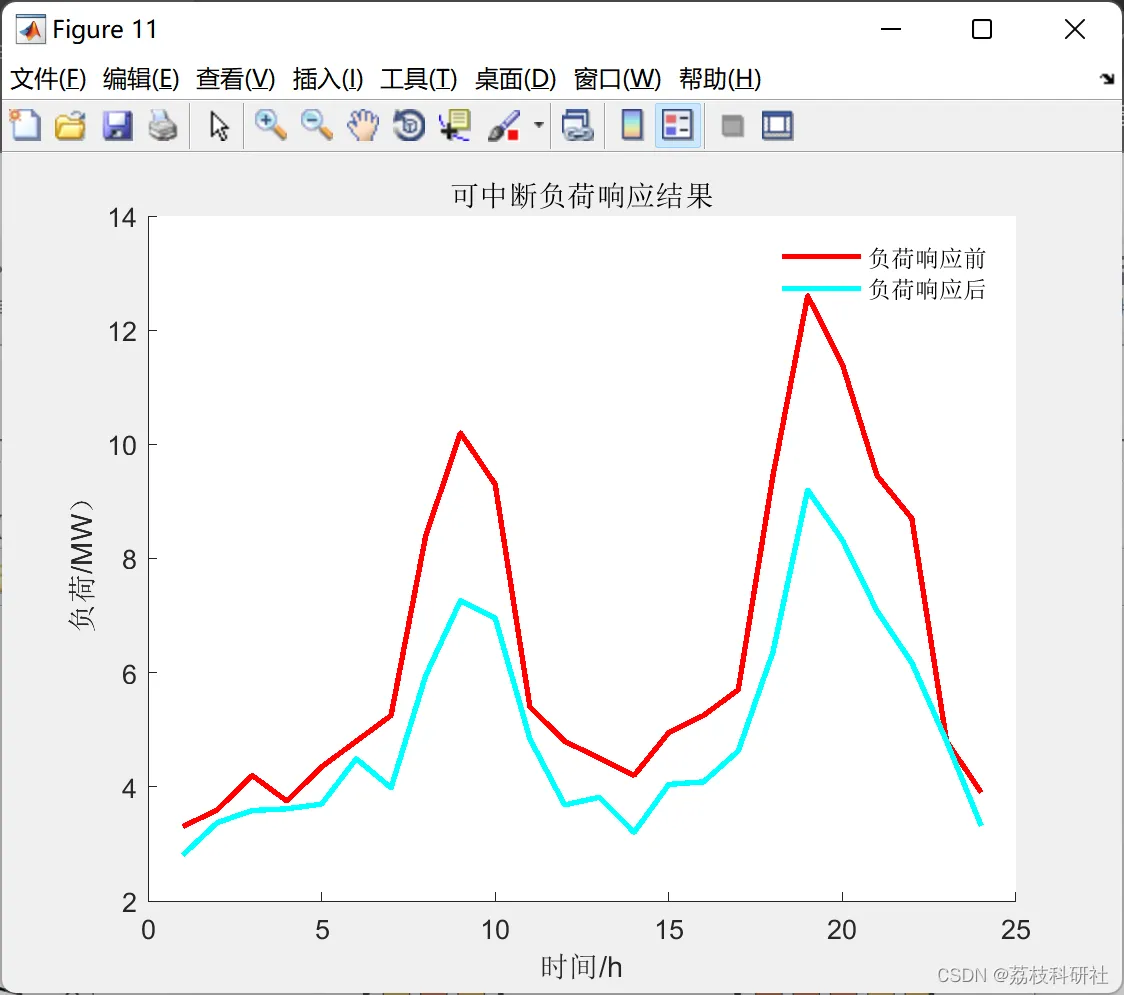

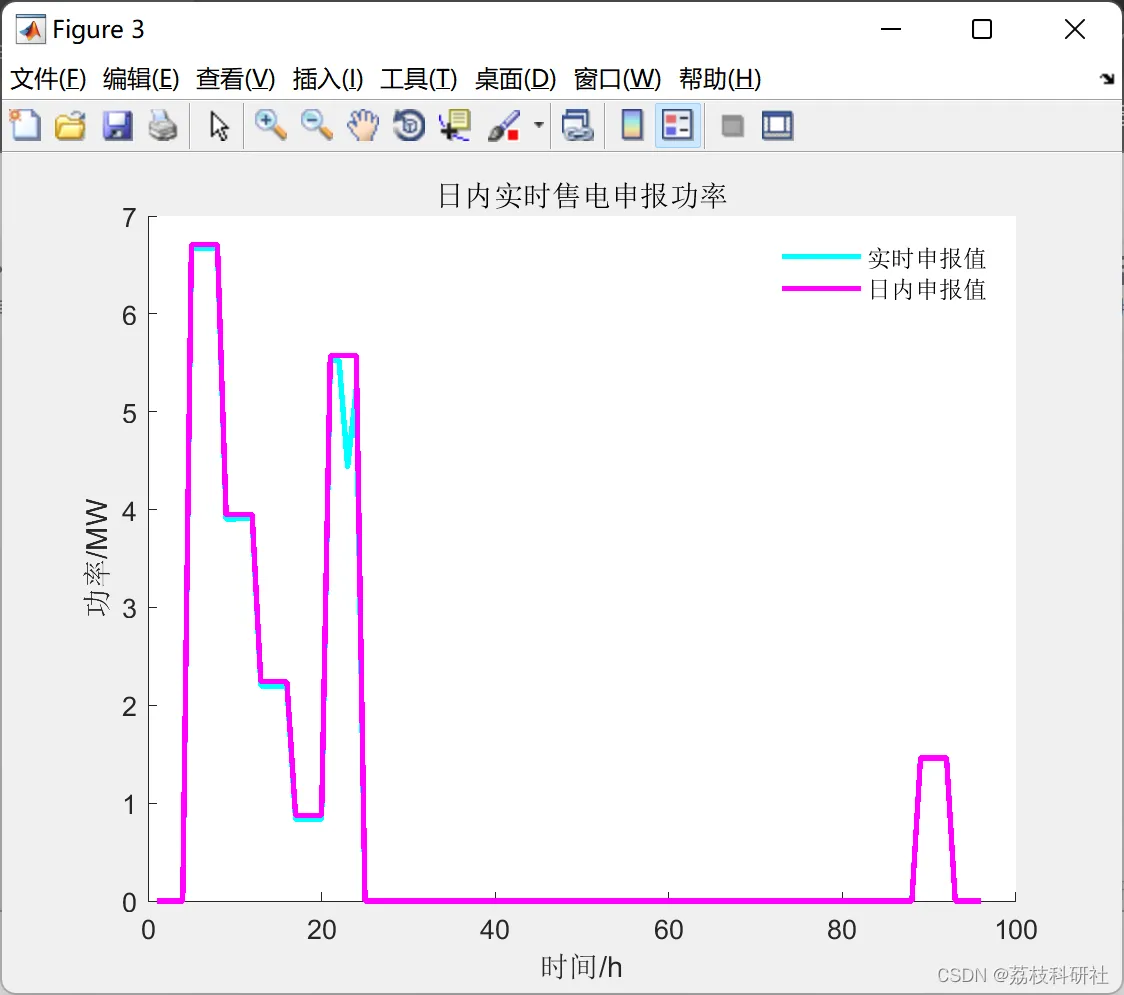

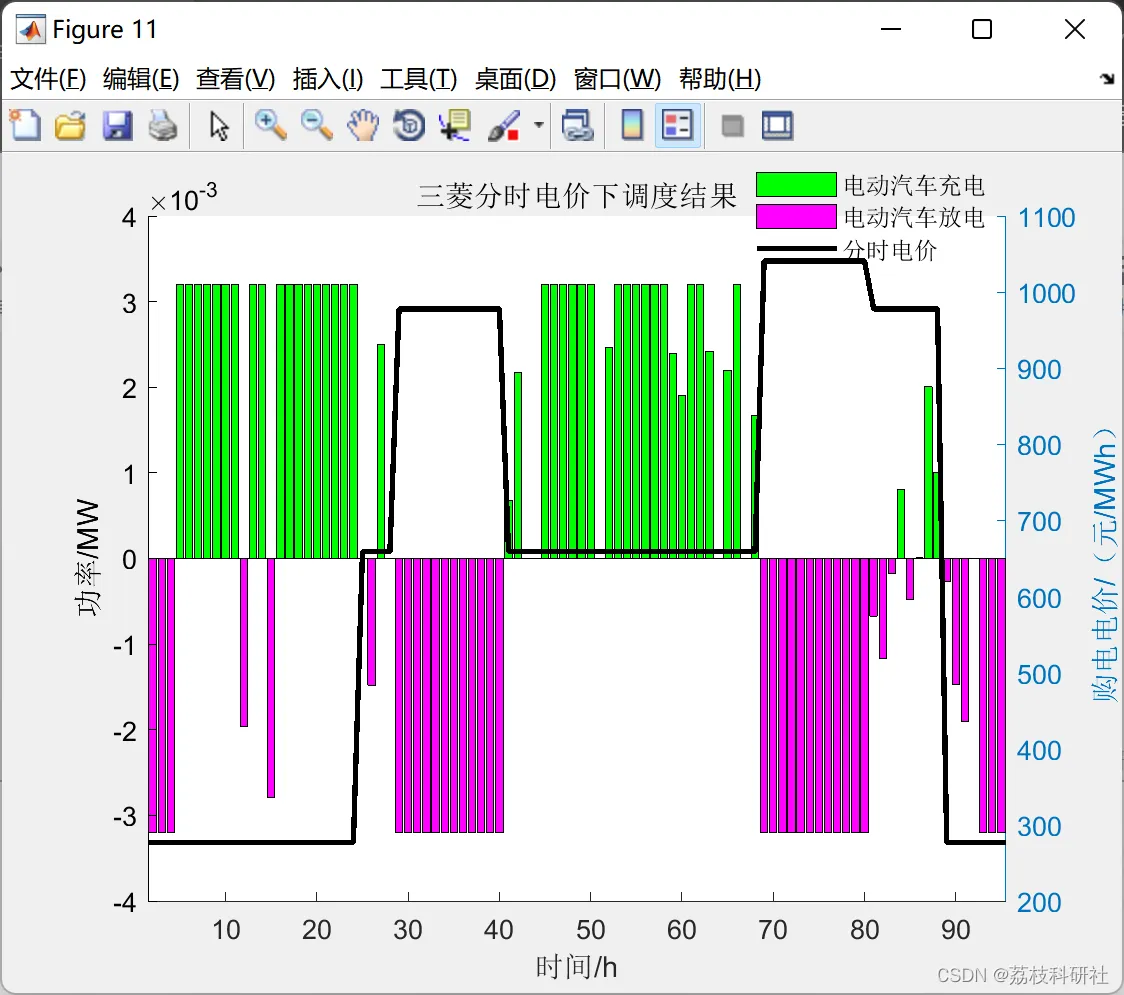

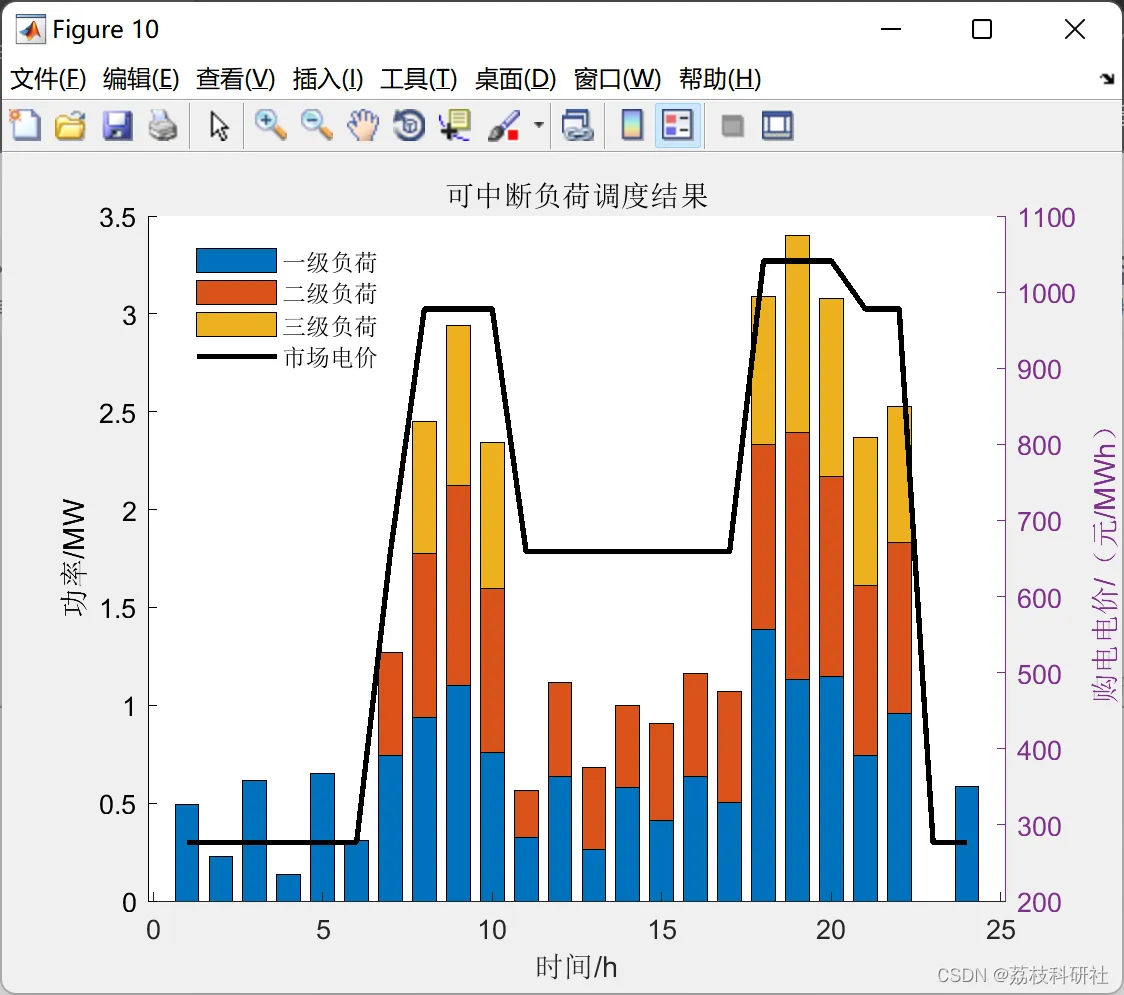

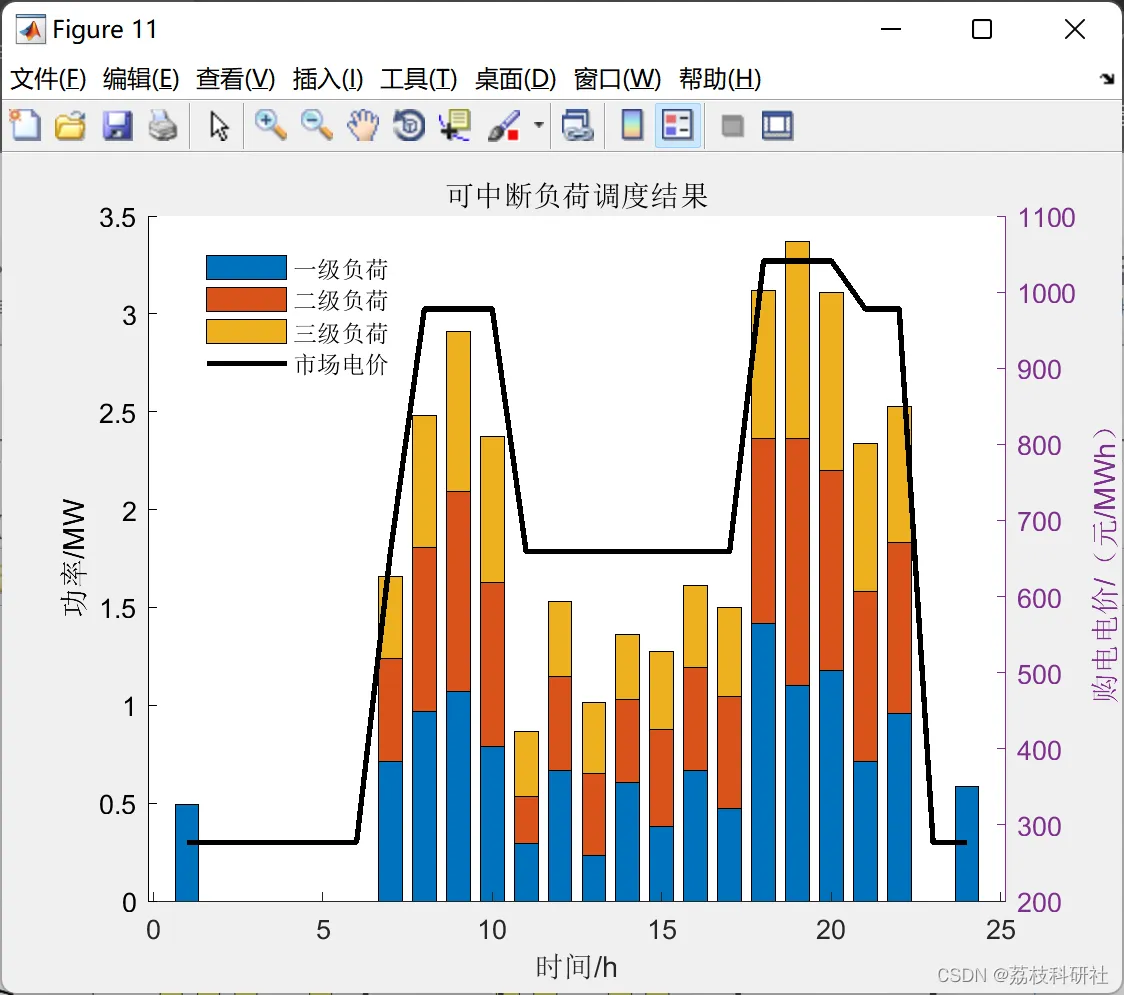

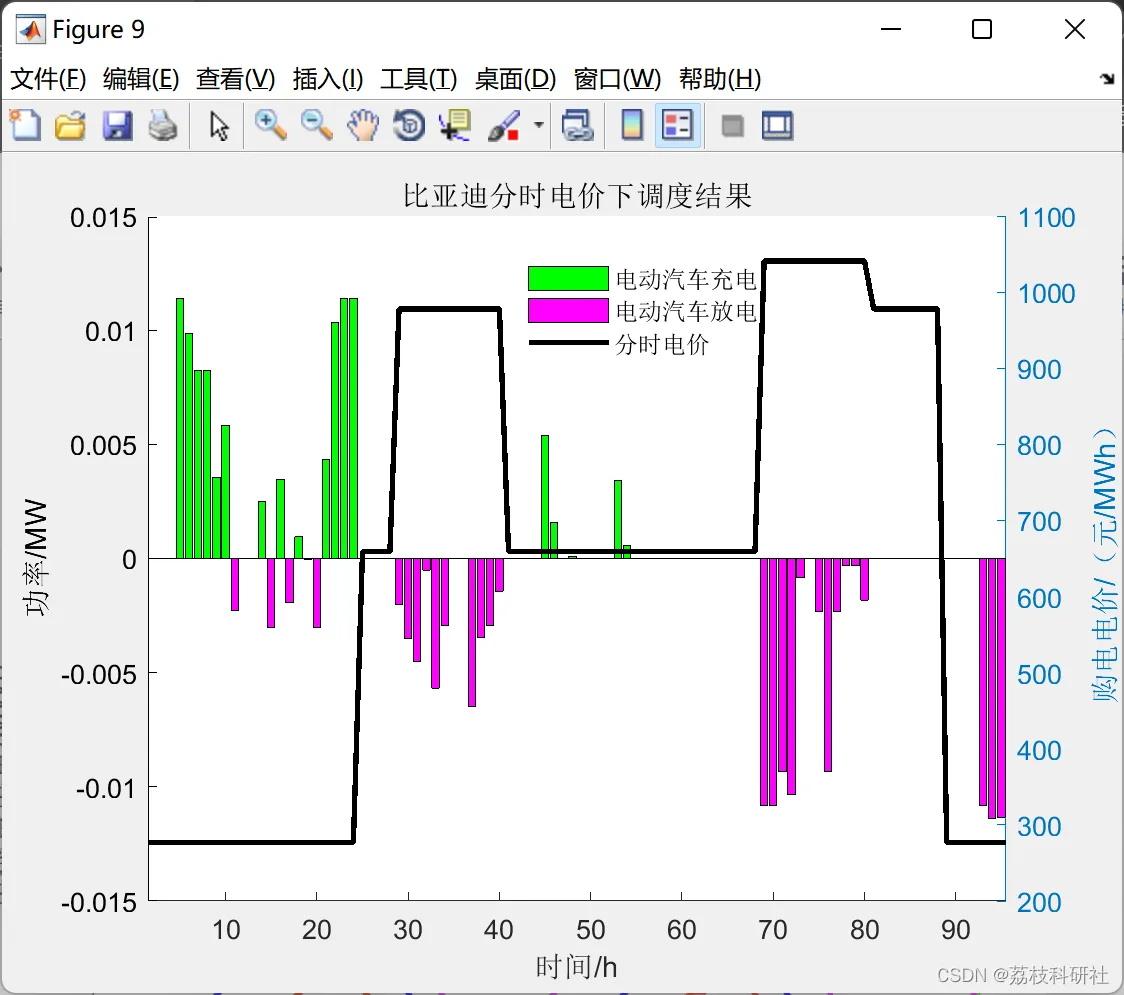

2.1 实时优化调度

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

2.2 日前优化调度

编辑

编辑

编辑

。。。。。。

编辑

编辑

编辑

编辑

。。。。。

编辑

2.3 日内优化调度

编辑

编辑

编辑

编辑

编辑

编辑

🎉3 参考文献

部分理论来源于网络，如有侵权请联系删除。

[1]傅晓梅,温步瀛,朱振山,唐雨晨.考虑电池储能与需求响应的微网多时间尺度优化运行[J].福州大学学报(自然科学版),2021,49(03):367-375.

[2]徐立中,易永辉,朱承治,赵波,项中明,谢颖捷.考虑风电随机性的微网多时间尺度能量优资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取【请看主页然后私信】
