💥1 概述
基于CNN-GRU(convolutional neural networks-gate recurrent unit)神经网络的电力系统短期负荷预测方法。首先使用卷积神经网络(CNN)对负荷及气象数据进行卷积处理,以更好地提取数据新特征,增强输入数据与输出数据间的相关性。然后使用门控循环单元(GRU)实现短期负荷预测。使用某地区的负荷数据结合当地的气象数据,对CNN-GRU-Attention方法进行了测试。结果表明:与单独的CNN网络或GRU网络相比,CNN-GRU-Attention网络对电力系统短期负荷的预测误差更小,预测精度更高。
基于CNN-GRU-Attention混合神经网络的负荷预测方法结合了卷积神经网络（CNN）、门控循环单元（GRU）和注意力机制（Attention）三种网络结构，以提高负荷预测的准确性和效率。以下是这种方法的详细介绍：
1. 数据预处理
首先，需要对负荷数据进行预处理，包括数据清洗、归一化等步骤，以便于神经网络的训练和预测。
2. 卷积神经网络（CNN）
CNN主要用于捕捉时间序列数据中的局部特征。输入负荷数据的多维特征，通过卷积层提取特征。
3. 门控循环单元（GRU）
GRU网络用于捕捉负荷数据的时间依赖性和长期记忆。GRU的门结构有助于网络学习时间序列数据中的模式。
4. 注意力机制（Attention）
注意力机制用于对CNN和GRU提取的特征进行加权融合，以便网络能够自动关注对预测更有用的信息。
5. 混合网络结构
整合CNN、GRU和Attention的特性，形成一个混合神经网络结构。负荷数据首先通过CNN提取特征，然后通过GRU学习时间依赖性，最后应用Attention机制融合特征。
6. 训练与优化
使用预处理后的数据对混合网络进行训练。可以采用均方误差（MSE）或其他适当的损失函数进行优化。
7. 预测
训练好的混合网络可以用于未来时刻的负荷预测。输入新的负荷数据，网络会输出相应的负荷预测值。
8. 评估与调优
对预测结果进行评估，比如计算预测误差、准确率等指标。根据评估结果，对网络进行调优，以提高预测的准确性和稳定性。
这种基于CNN-GRU-Attention混合神经网络的负荷预测方法充分利用了卷积、循环和注意力的特性，能够有效地捕捉时间序列数据的空间和时间特征，从而提高负荷预测的精度和鲁棒性。
一、引言
随着电力系统规模的不断扩大，对电力负荷预测的需求也日益增长。准确的负荷预测对于电力系统规划、调度、运行和控制至关重要。传统负荷预测方法如自回归移动平均模型（ARMA）和指数平滑模型等，往往难以捕捉到时间序列数据中的复杂非线性关系，尤其是当存在大量影响因素时。近年来，深度学习技术的突破性进展为负荷预测提供了新的思路。其中，基于CNN-GRU-Attention的负荷预测方法结合了卷积神经网络（CNN）、门控循环单元（GRU）和注意力机制（Attention）的优势，能够更有效地捕捉时间序列数据的空间和时间特征，提高负荷预测的精度和鲁棒性。
二、模型结构
基于CNN-GRU-Attention的负荷预测模型主要包括以下几个部分：
- CNN层：用于提取输入数据的局部特征。在负荷预测中，CNN能够从时间序列数据中提取不同时间窗口的特征，并将其整合到更高层的特征图中。这一步骤有助于增强输入数据与输出数据间的相关性，为后续处理提供更有价值的信息。
- GRU层：用于学习时间序列数据的长程依赖关系。GRU是一种特殊的循环神经网络（RNN），通过引入门控机制（如更新门和重置门）来减少梯度消失问题，从而更有效地捕捉时间序列中的长期记忆。在负荷预测中，GRU能够利用历史负荷数据中的时间依赖性，提高预测的准确性。
- Attention层：用于识别时间序列数据中的重要信息。在负荷预测中，不同时间步的负荷数据对预测结果的贡献度是不同的。Attention机制能够根据当前时间步的输入，自动学习不同时间步的权重，从而突出重要的信息，抑制无关信息。这一步骤有助于进一步提高预测的精度和解释性。
- 全连接层：用于将提取到的特征映射到预测结果。
三、数据预处理
数据预处理是负荷预测模型的关键环节，主要包括以下步骤：
- 数据清洗：剔除异常数据和缺失数据。
- 特征工程：根据实际情况提取影响负荷的因素，如气温、湿度、节假日等。
- 数据归一化：将数据范围缩放到0到1之间，以提高模型的训练效率。
- 数据划分：将数据集划分为训练集、验证集和测试集，用于模型训练、参数调整和模型评估。
四、模型训练与评估
- 模型训练：采用反向传播算法，通过最小化损失函数（如均方误差MSE）来优化模型参数。训练过程中，可以使用验证集来监控模型的性能，避免过拟合。
- 模型评估：训练完成后，使用测试集对模型进行评估，计算预测误差、准确率等指标，以验证模型的预测能力。常用的评估指标包括均方误差（MSE）、均方根误差（RMSE）、平均绝对误差（MAE）、平均绝对百分比误差（MAPE）和R平方值（R²）等。
五、实验结果与分析
使用某地区的负荷数据结合当地的气象数据，对CNN-GRU-Attention方法进行了测试。结果表明：与单独的CNN网络或GRU网络相比，CNN-GRU-Attention网络对电力系统短期负荷的预测误差更小，预测精度更高。这证明了CNN-GRU-Attention混合神经网络在负荷预测中的有效性。
六、结论与展望
基于CNN-GRU-Attention混合神经网络的负荷预测方法充分利用了卷积、循环和注意力的特性，能够有效地捕捉时间序列数据的空间和时间特征，提高负荷预测的精度和鲁棒性。该方法为电力系统负荷预测提供了新的思路和技术支持，具有重要的理论意义和实际应用价值。未来，可以进一步引入更复杂的注意力机制（如自注意力机制和多头注意力机制）和其他深度学习模型（如LSTM），以进一步提升预测精度和性能。同时，考虑更多影响因素（如天气预报、社会经济活动等）也将有助于提高模型的预测准确性。

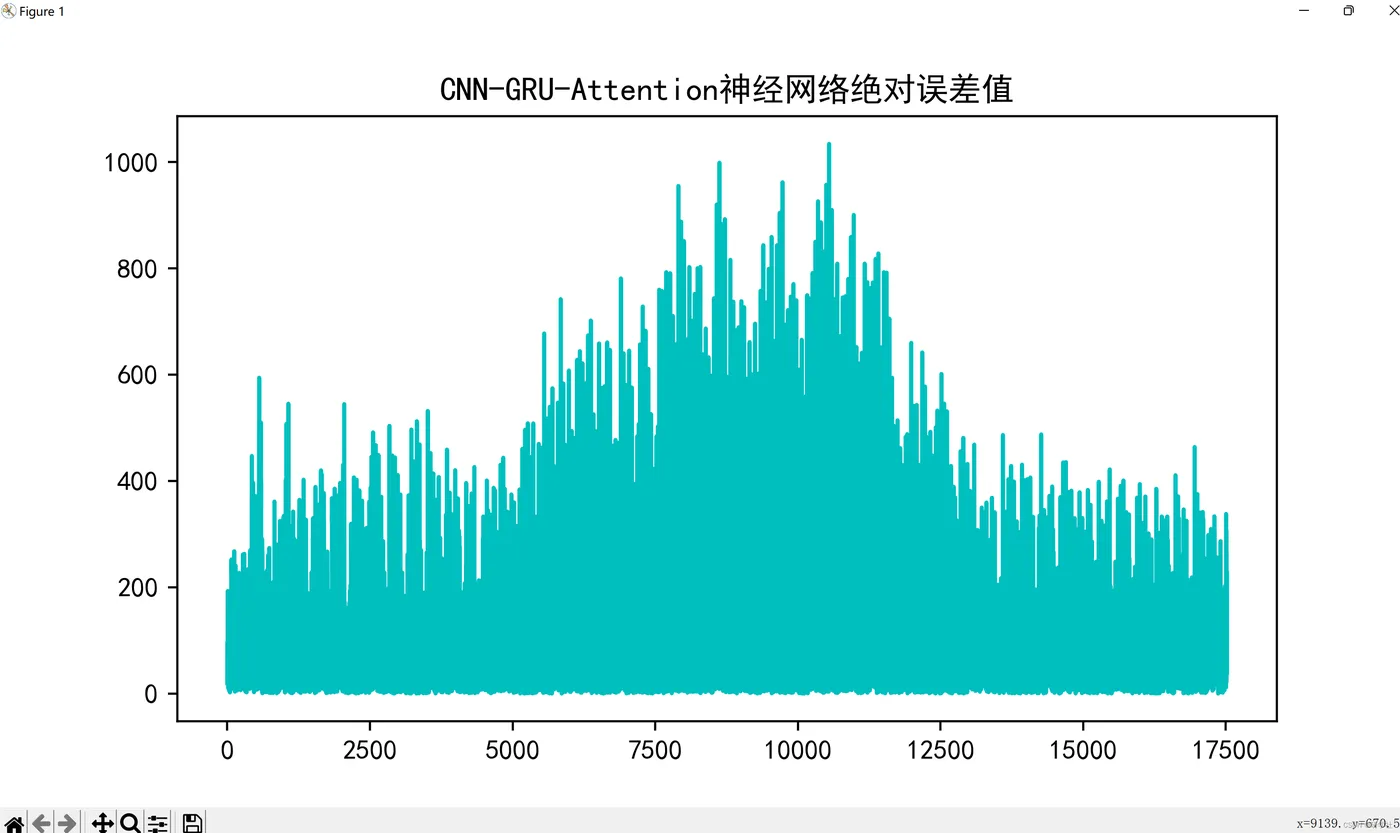

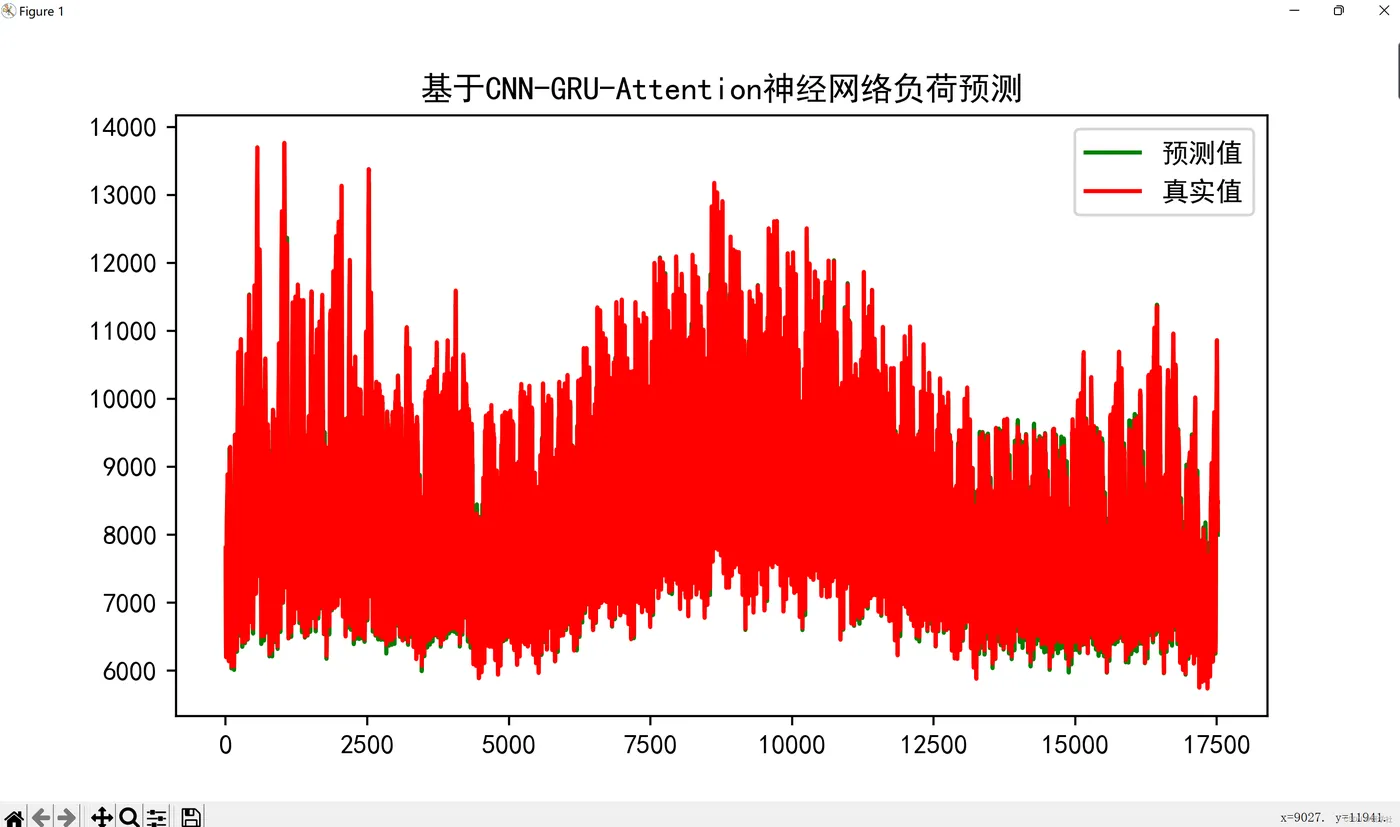

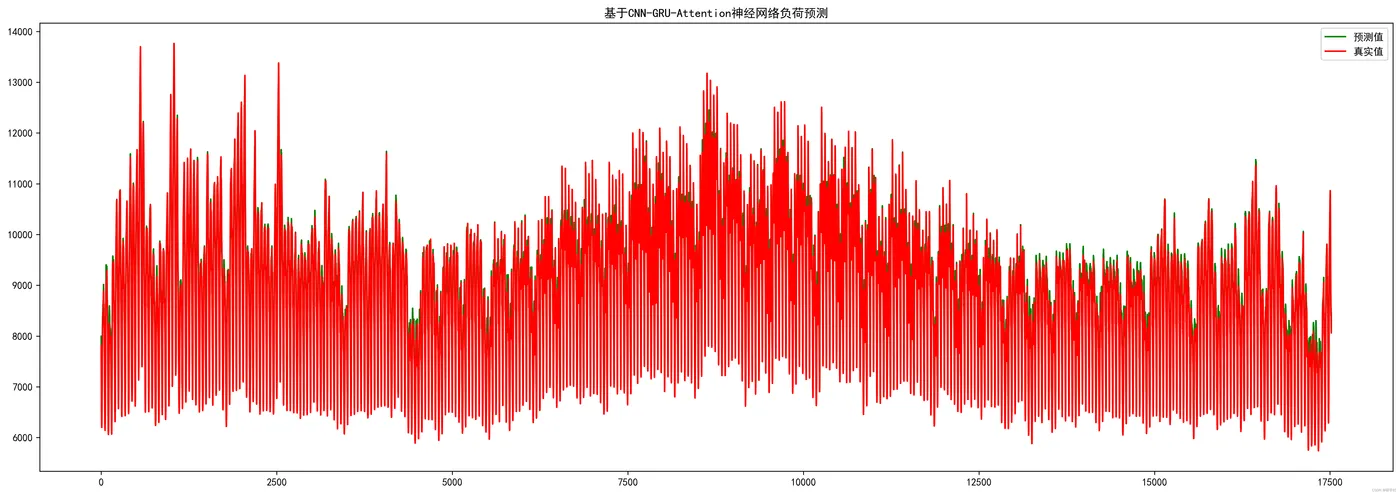

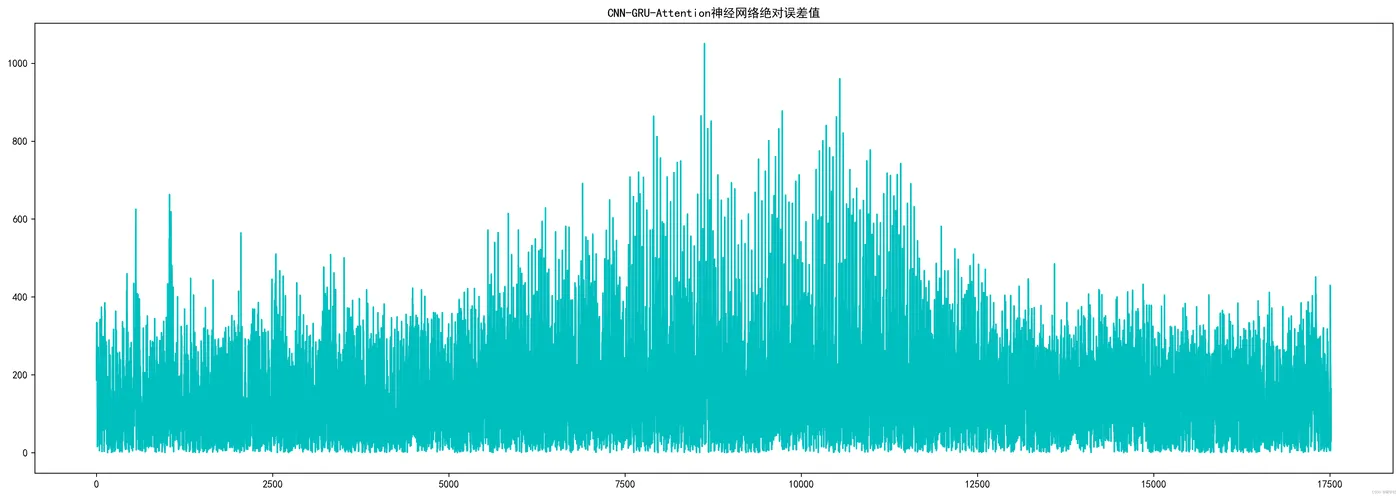

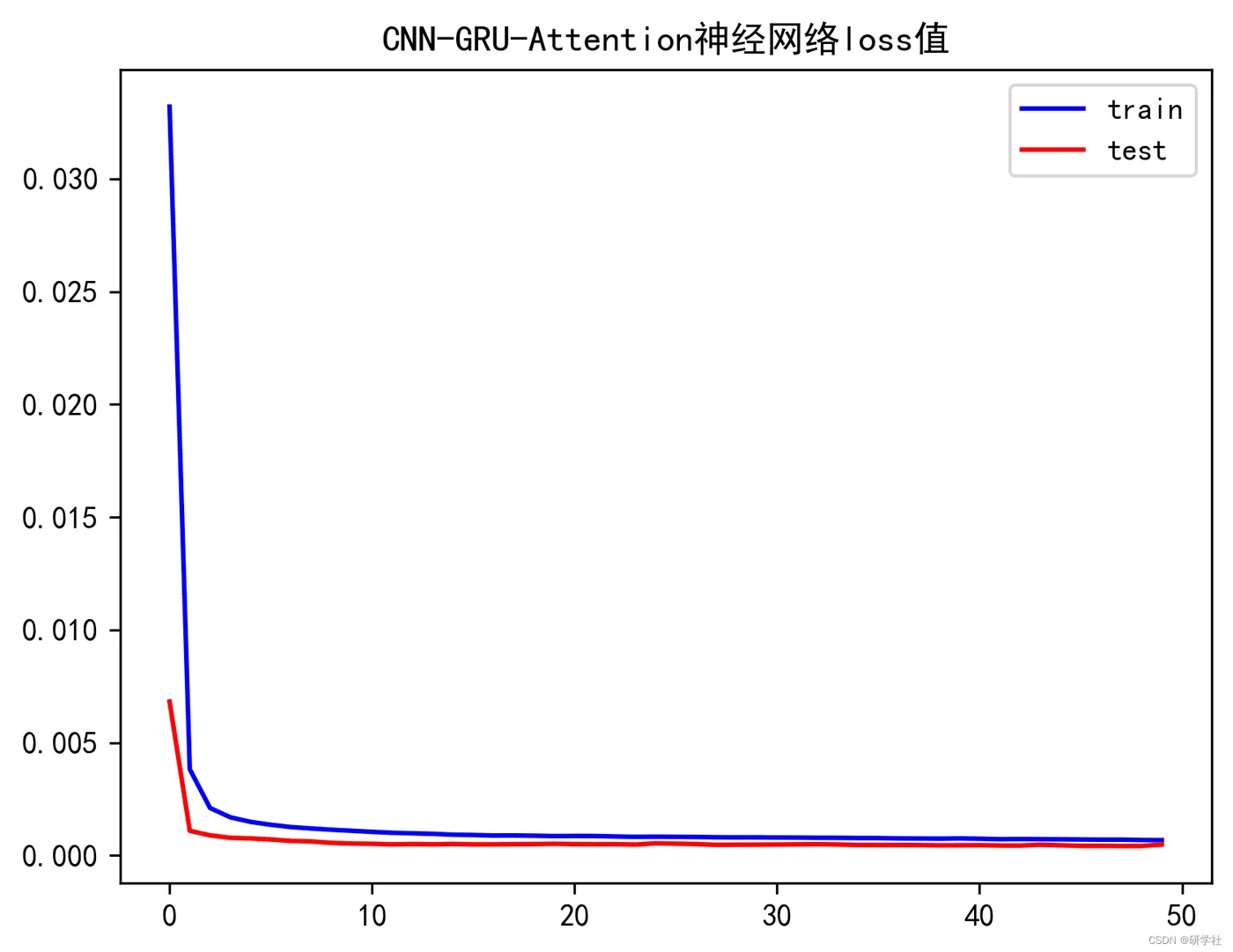

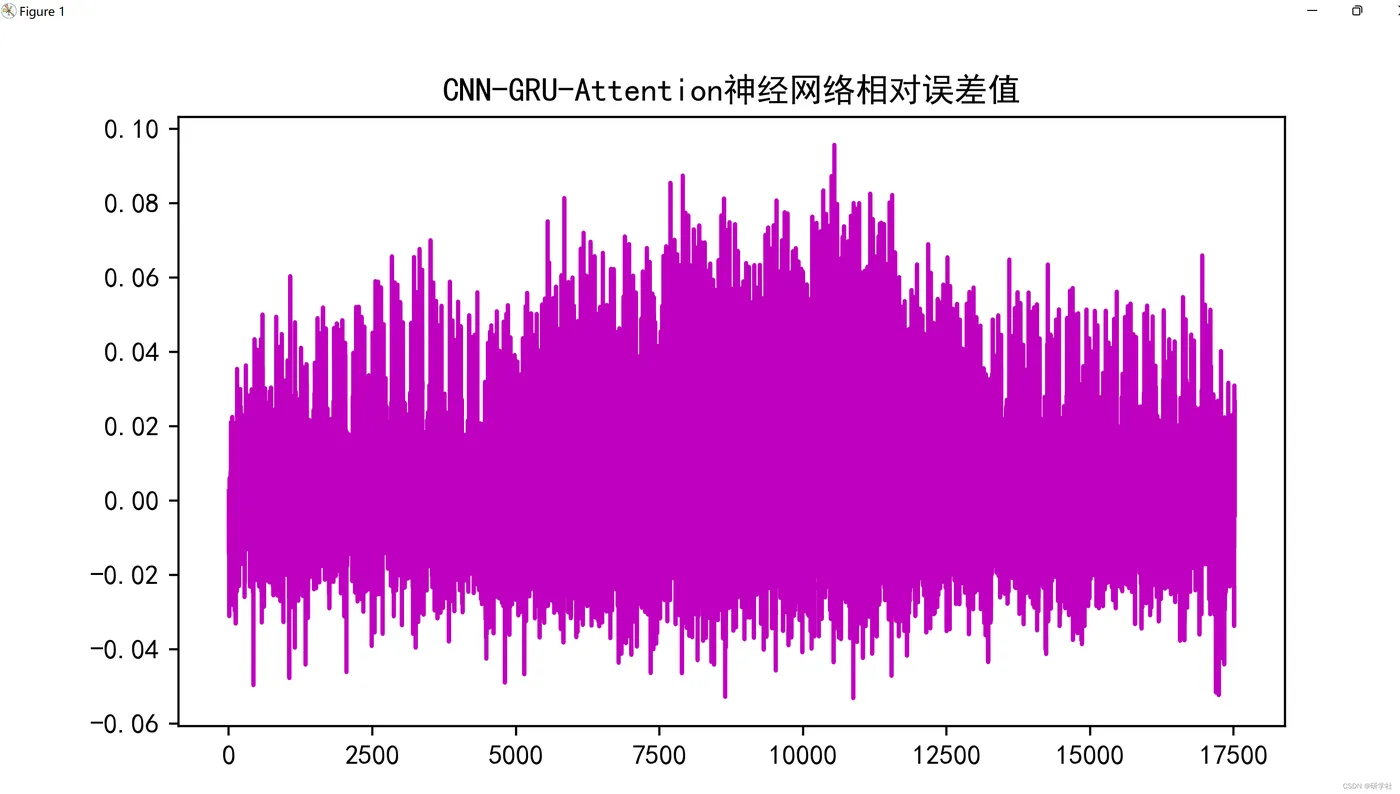

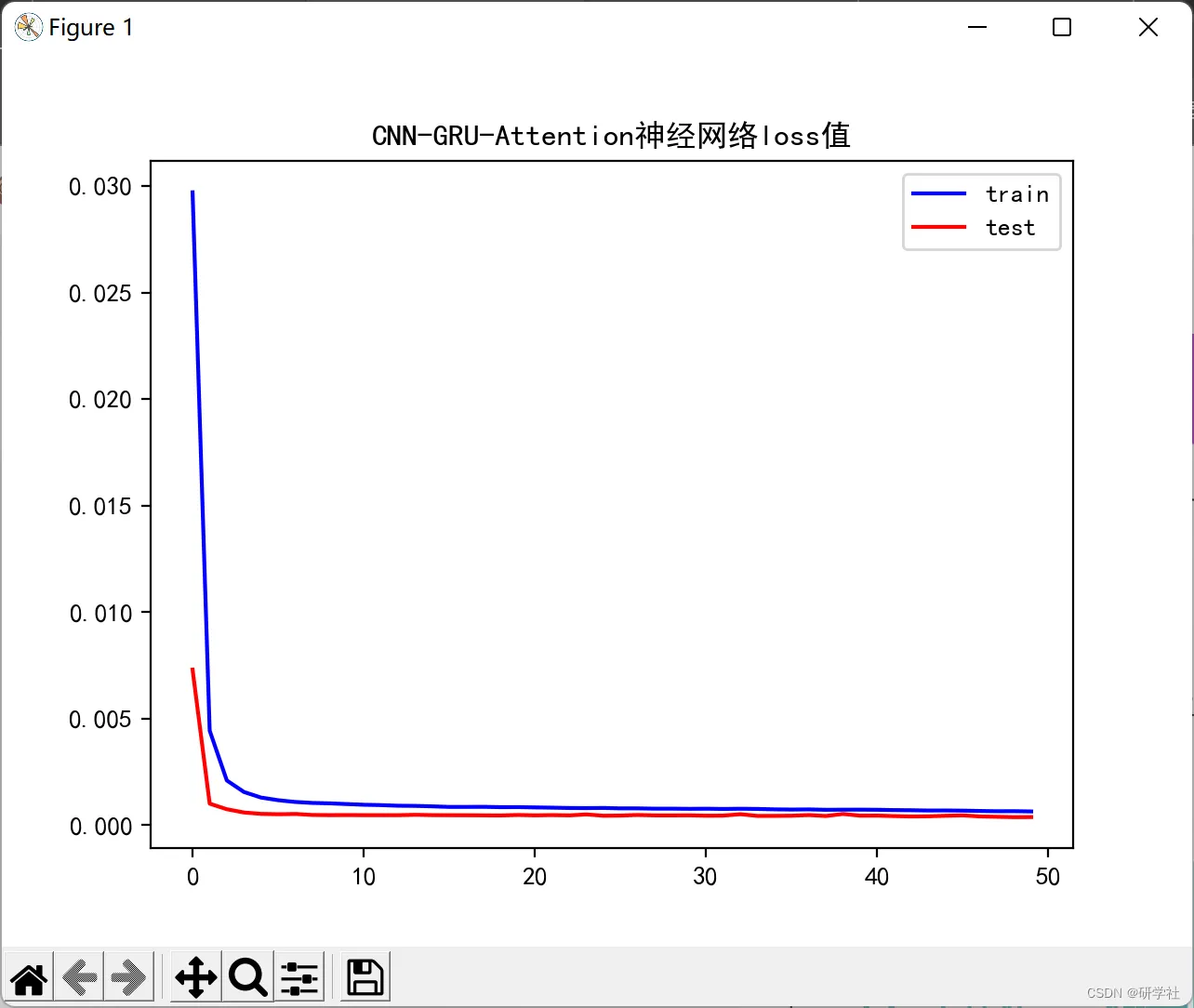

📚2 运行结果
编辑
编辑
编辑
编辑
编辑
编辑
编辑
To enable them in other operations, rebuild TensorFlow with the appropriate compiler flags.
Model: "sequential"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
reshape (Reshape) (None, 1, 7, 1) 0
conv2d (Conv2D) (None, 1, 7, 32) 320
max_pooling2d (MaxPooling2D (None, 1, 7, 32) 0
)
dropout (Dropout) (None, 1, 7, 32) 0
reshape_1 (Reshape) (None, 1, 224) 0
gru (GRU) (None, 1, 10) 7080
gru_1 (GRU) (None, 1, 20) 1920
attention (Attention) (None, 50) 2400
dense (Dense) (None, 10) 510
dense_1 (Dense) (None, 1) 11
=================================================================
Total params: 12,241
Trainable params: 12,241
Non-trainable params: 0
_________________________________________________________________
None
Epoch 1/50
2022-11-15 20:40:42.293543: W tensorflow/core/grappler/costs/op_level_cost_estimator.cc:690] Error in PredictCost() for the op: op: "Softmax" attr { key: "T" value { type: DT_FLOAT } } inputs { dtype: DT_FLOAT shape { unknown_rank: true } } device { type: "CPU" vendor: "AuthenticAMD" model: "240" frequency: 3194 num_cores: 16 environment { key: "cpu_instruction_set" value: "SSE, SSE2" } environment { key: "eigen" value: "3.4.90" } l1_cache_size: 32768 l2_cache_size: 524288 l3_cache_size: 16777216 memory_size: 268435456 } outputs { dtype: DT_FLOAT shape { unknown_rank: true } }
2022-11-15 20:40:43.604200: W tensorflow/core/grappler/costs/op_level_cost_estimator.cc:690] Error in PredictCost() for the op: op: "Softmax" attr { key: "T" value { type: DT_FLOAT } } inputs { dtype: DT_FLOAT shape { unknown_rank: true } } device { type: "CPU" vendor: "AuthenticAMD" model: "240" frequency: 3194 num_cores: 16 environment { key: "cpu_instruction_set" value: "SSE, SSE2" } environment { key: "eigen" value: "3.4.90" } l1_cache_size: 32768 l2_cache_size: 524288 l3_cache_size: 16777216 memory_size: 268435456 } outputs { dtype: DT_FLOAT shape { unknown_rank: true } }
103/103 - 3s - loss: 0.0332 - mse: 0.0332 - val_loss: 0.0068 - val_mse: 0.0068 - 3s/epoch - 29ms/step
Epoch 2/50
103/103 - 0s - loss: 0.0038 - mse: 0.0038 - val_loss: 0.0011 - val_mse: 0.0011 - 380ms/epoch - 4ms/step
Epoch 3/50
103/103 - 0s - loss: 0.0021 - mse: 0.0021 - val_loss: 8.9063e-04 - val_mse: 8.9063e-04 - 380ms/epoch - 4ms/step
Epoch 4/50
103/103 - 0s - loss: 0.0017 - mse: 0.0017 - val_loss: 7.7933e-04 - val_mse: 7.7933e-04 - 390ms/epoch - 4ms/step
Epoch 5/50
103/103 - 0s - loss: 0.0015 - mse: 0.0015 - val_loss: 7.5322e-04 - val_mse: 7.5322e-04 - 380ms/epoch - 4ms/step
Epoch 6/50
103/103 - 0s - loss: 0.0014 - mse: 0.0014 - val_loss: 7.0502e-04 - val_mse: 7.0502e-04 - 370ms/epoch - 4ms/step
Epoch 7/50
103/103 - 0s - loss: 0.0013 - mse: 0.0013 - val_loss: 6.4338e-04 - val_mse: 6.4338e-04 - 380ms/epoch - 4ms/step
Epoch 8/50
103/103 - 0s - loss: 0.0012 - mse: 0.0012 - val_loss: 6.1803e-04 - val_mse: 6.1803e-04 - 370ms/epoch - 4ms/step
Epoch 9/50
103/103 - 0s - loss: 0.0011 - mse: 0.0011 - val_loss: 5.5700e-04 - val_mse: 5.5700e-04 - 380ms/epoch - 4ms/step
Epoch 10/50
103/103 - 0s - loss: 0.0011 - mse: 0.0011 - val_loss: 5.2479e-04 - val_mse: 5.2479e-04 - 370ms/epoch - 4ms/step
Epoch 11/50
103/103 - 0s - loss: 0.0010 - mse: 0.0010 - val_loss: 5.1472e-04 - val_mse: 5.1472e-04 - 407ms/epoch - 4ms/step
Epoch 12/50
103/103 - 0s - loss: 0.0010 - mse: 0.0010 - val_loss: 4.8988e-04 - val_mse: 4.8988e-04 - 404ms/epoch - 4ms/step
Epoch 13/50
103/103 - 0s - loss: 9.7950e-04 - mse: 9.7950e-04 - val_loss: 5.0468e-04 - val_mse: 5.0468e-04 - 390ms/epoch - 4ms/step
Epoch 14/50
103/103 - 0s - loss: 9.5678e-04 - mse: 9.5678e-04 - val_loss: 4.9064e-04 - val_mse: 4.9064e-04 - 448ms/epoch - 4ms/step
Epoch 15/50
103/103 - 0s - loss: 9.1728e-04 - mse: 9.1728e-04 - val_loss: 5.0738e-04 - val_mse: 5.0738e-04 - 374ms/epoch - 4ms/step
Epoch 16/50
103/103 - 0s - loss: 9.0497e-04 - mse: 9.0497e-04 - val_loss: 4.8773e-04 - val_mse: 4.8773e-04 - 386ms/epoch - 4ms/step
Epoch 17/50
103/103 - 0s - loss: 8.8163e-04 - mse: 8.8163e-04 - val_loss: 4.8866e-04 - val_mse: 4.8866e-04 - 391ms/epoch - 4ms/step
Epoch 18/50
103/103 - 0s - loss: 8.8587e-04 - mse: 8.8587e-04 - val_loss: 4.9860e-04 - val_mse: 4.9860e-04 - 378ms/epoch - 4ms/step
Epoch 19/50
103/103 - 0s - loss: 8.7227e-04 - mse: 8.7227e-04 - val_loss: 5.0278e-04 - val_mse: 5.0278e-04 - 417ms/epoch - 4ms/step
Epoch 20/50
103/103 - 0s - loss: 8.5672e-04 - mse: 8.5672e-04 - val_loss: 5.1483e-04 - val_mse: 5.1483e-04 - 427ms/epoch - 4ms/step
Epoch 21/50
103/103 - 0s - loss: 8.6189e-04 - mse: 8.6189e-04 - val_loss: 4.9968e-04 - val_mse: 4.9968e-04 - 380ms/epoch - 4ms/step
Epoch 22/50
103/103 - 0s - loss: 8.5941e-04 - mse: 8.5941e-04 - val_loss: 4.9605e-04 - val_mse: 4.9605e-04 - 375ms/epoch - 4ms/step
Epoch 23/50
103/103 - 0s - loss: 8.3976e-04 - mse: 8.3976e-04 - val_loss: 4.9938e-04 - val_mse: 4.9938e-04 - 372ms/epoch - 4ms/step
Epoch 24/50
103/103 - 0s - loss: 8.2392e-04 - mse: 8.2392e-04 - val_loss: 4.8102e-04 - val_mse: 4.8102e-04 - 380ms/epoch - 4ms/step
Epoch 25/50
103/103 - 0s - loss: 8.3040e-04 - mse: 8.3040e-04 - val_loss: 5.3633e-04 - val_mse: 5.3633e-04 - 376ms/epoch - 4ms/step
Epoch 26/50
103/103 - 0s - loss: 8.2367e-04 - mse: 8.2367e-04 - val_loss: 5.1988e-04 - val_mse: 5.1988e-04 - 381ms/epoch - 4ms/step
Epoch 27/50
103/103 - 0s - loss: 8.1775e-04 - mse: 8.1775e-04 - val_loss: 5.0360e-04 - val_mse: 5.0360e-04 - 375ms/epoch - 4ms/step
Epoch 28/50
103/103 - 0s - loss: 8.0505e-04 - mse: 8.0505e-04 - val_loss: 4.6806e-04 - val_mse: 4.6806e-04 - 373ms/epoch - 4ms/step
Epoch 29/50
103/103 - 0s - loss: 8.0057e-04 - mse: 8.0057e-04 - val_loss: 4.7476e-04 - val_mse: 4.7476e-04 - 369ms/epoch - 4ms/step
Epoch 30/50
103/103 - 0s - loss: 8.0176e-04 - mse: 8.0176e-04 - val_loss: 4.7907e-04 - val_mse: 4.7907e-04 - 370ms/epoch - 4ms/step
Epoch 31/50
103/103 - 0s - loss: 7.9466e-04 - mse: 7.9466e-04 - val_loss: 4.8413e-04 - val_mse: 4.8413e-04 - 380ms/epoch - 4ms/step
Epoch 32/50
103/103 - 0s - loss: 7.9054e-04 - mse: 7.9054e-04 - val_loss: 4.9138e-04 - val_mse: 4.9138e-04 - 376ms/epoch - 4ms/step
Epoch 33/50
103/103 - 0s - loss: 7.8007e-04 - mse: 7.8007e-04 - val_loss: 4.9920e-04 - val_mse: 4.9920e-04 - 376ms/epoch - 4ms/step
Epoch 34/50
103/103 - 0s - loss: 7.7809e-04 - mse: 7.7809e-04 - val_loss: 4.8480e-04 - val_mse: 4.8480e-04 - 380ms/epoch - 4ms/step
Epoch 35/50
103/103 - 0s - loss: 7.7086e-04 - mse: 7.7086e-04 - val_loss: 4.6018e-04 - val_mse: 4.6018e-04 - 389ms/epoch - 4ms/step
Epoch 36/50
103/103 - 0s - loss: 7.6884e-04 - mse: 7.6884e-04 - val_loss: 4.5810e-04 - val_mse: 4.5810e-04 - 374ms/epoch - 4ms/step
Epoch 37/50
103/103 - 0s - loss: 7.5240e-04 - mse: 7.5240e-04 - val_loss: 4.6063e-04 - val_mse: 4.6063e-04 - 381ms/epoch - 4ms/step
Epoch 38/50
103/103 - 0s - loss: 7.4910e-04 - mse: 7.4910e-04 - val_loss: 4.5822e-04 - val_mse: 4.5822e-04 - 368ms/epoch - 4ms/step
Epoch 39/50
103/103 - 0s - loss: 7.4235e-04 - mse: 7.4235e-04 - val_loss: 4.4666e-04 - val_mse: 4.4666e-04 - 385ms/epoch - 4ms/step
Epoch 40/50
103/103 - 0s - loss: 7.5361e-04 - mse: 7.5361e-04 - val_loss: 4.4947e-04 - val_mse: 4.4947e-04 - 371ms/epoch - 4ms/step
Epoch 41/50
103/103 - 0s - loss: 7.3891e-04 - mse: 7.3891e-04 - val_loss: 4.5411e-04 - val_mse: 4.5411e-04 - 380ms/epoch - 4ms/step
Epoch 42/50
103/103 - 0s - loss: 7.1854e-04 - mse: 7.1854e-04 - val_loss: 4.3896e-04 - val_mse: 4.3896e-04 - 379ms/epoch - 4ms/step
Epoch 43/50
103/103 - 0s - loss: 7.2564e-04 - mse: 7.2564e-04 - val_loss: 4.3702e-04 - val_mse: 4.3702e-04 - 378ms/epoch - 4ms/step
Epoch 44/50
103/103 - 0s - loss: 7.1769e-04 - mse: 7.1769e-04 - val_loss: 4.7473e-04 - val_mse: 4.7473e-04 - 382ms/epoch - 4ms/step
Epoch 45/50
103/103 - 0s - loss: 7.1356e-04 - mse: 7.1356e-04 - val_loss: 4.4865e-04 - val_mse: 4.4865e-04 - 378ms/epoch - 4ms/step
Epoch 46/50
103/103 - 0s - loss: 7.0446e-04 - mse: 7.0446e-04 - val_loss: 4.2275e-04 - val_mse: 4.2275e-04 - 384ms/epoch - 4ms/step
Epoch 47/50
103/103 - 0s - loss: 6.9736e-04 - mse: 6.9736e-04 - val_loss: 4.2445e-04 - val_mse: 4.2445e-04 - 380ms/epoch - 4ms/step
Epoch 48/50
103/103 - 0s - loss: 6.9928e-04 - mse: 6.9928e-04 - val_loss: 4.1869e-04 - val_mse: 4.1869e-04 - 374ms/epoch - 4ms/step
Epoch 49/50
103/103 - 0s - loss: 6.8223e-04 - mse: 6.8223e-04 - val_loss: 4.1971e-04 - val_mse: 4.1971e-04 - 370ms/epoch - 4ms/step
Epoch 50/50
103/103 - 0s - loss: 6.7743e-04 - mse: 6.7743e-04 - val_loss: 4.8369e-04 - val_mse: 4.8369e-04 - 383ms/epoch - 4ms/step
2022-11-15 20:41:02.847965: W tensorflow/core/grappler/costs/op_level_cost_estimator.cc:690] Error in PredictCost() for the op: op: "Softmax" attr { key: "T" value { type: DT_FLOAT } } inputs { dtype: DT_FLOAT shape { unknown_rank: true } } device { type: "CPU" vendor: "AuthenticAMD" model: "240" frequency: 3194 num_cores: 16 environment { key: "cpu_instruction_set" value: "SSE, SSE2" } environment { key: "eigen" value: "3.4.90" } l1_cache_size: 32768 l2_cache_size: 524288 l3_cache_size: 16777216 memory_size: 268435456 } outputs { dtype: DT_FLOAT shape { unknown_rank: true } }
Test RMSE: 189.232
Test MAPE: 1.764
Test R2: 0.981
Test MAE: 152.840
Process finished with exit code 0
🎉3 参考文献
部分理论来源于网络，如有侵权请联系删除。
[1]张立峰,刘旭.基于CNN-GRU神经网络的短期负荷预测[J].电力科学与工程,2020,36(11):53-57
[2]姚程文,杨苹,刘泽健.基于CNN-GRU混合神经网络的负荷预测方法[J].电网技术,2020,44(9):3416-3423
[3]高翱,李国玉,撖奥洋,周生奇,魏振,张智晟.基于Adam算法优化GRU神经网络的短期负荷预测模型[J].电子设计工程,2022,30(09):180-183+188.DOI:10.14022/j.issn1674-6236.2022.09.038.
