毫米波V2I网络的链路层仿真研究(Matlab代码实现)

简介: 毫米波V2I网络的链路层仿真研究(Matlab代码实现)

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势:🌞🌞🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。

⛳️座右铭:行百里者,半于九十。

💥1 概述

一、毫米波V2I网络链路层特性与技术挑战

毫米波 V2I 技术是一种用于车辆到基础设施的通信的创新解决方案,它利用毫米波频段的高带宽和低延迟特性,实现了快速而可靠的车辆与城市基础设施之间的通信。本文旨在通过链路层仿真,对毫米波 V2I 网络在具有低层现代建筑的城市环境中的性能进行研究。

为了在仿真中模拟真实的城市环境,我们选择了一个类似于曼哈顿纽约市的网格状街道地理,并基于该地理特征设计了10条车辆路线。然而,由于我们无法获取特定城市某个部分的真实3D模型,我们通过使用 LoadVehRouteData.m 脚本,将这些路线替换到一个平面的虚拟环境中,以便进行仿真研究。这种方法使得我们能够轻松地生成所需数量的路线,例如,我们可以模拟50条不同的车辆路线。

通过进行这些链路层仿真,我们可以评估毫米波 V2I 网络在真实城市环境中的性能表现。我们研究了不同车辆之间的干扰、基础设施之间的信号传输效率以及信道容量等关键指标。通过收集仿真结果,我们可以深入了解毫米波 V2I 网络的潜力和局限,并为将来的优化和改进提供有价值的指导。

此外,通过在具有低层现代建筑的城市环境中进行仿真研究,我们可以获得对毫米波 V2I 网络在实际部署中的性能预期。这对于城市规划者和相关利益相关者来说是非常重要的,因为他们可以基于仿真结果来评估网络布局、频谱规划和基础设施部署的最佳实践。通过结合仿真结果和真实数据,我们可以为毫米波 V2I 技术的发展和推广做出更加可靠和有效的决策。

本文的研究通过链路层仿真,对毫米波 V2I 网络在具有低层现代建筑的城市环境中的性能进行了深入的探究。通过模拟多条车辆路线,并评估关键指标,我们为毫米波 V2I 技术的优化和应用提供了有力的支持,并为相关利益相关者提供了宝贵的指导。这项研究对于推动智慧城市和智能交通系统的发展具有重要意义,并为我们更好地了解和利用毫米波 V2I 技术的潜力奠定了基础。

毫米波(mmWave)通信越来越被视为满足新兴智能交通系统(ITS)应用所要求的通信限制的一种手段。本文设计了一种新型的定向MAC协议,该协议包含城市环境中毫米波车辆到基础设施(V2I)网络特有的资源分配策略。我们特别考虑了一个网络,其中每个基站(BS)配备了混合波束成形天线阵列,同时为多辆车提供服务。使用特定于毫米波车辆通道的相干带宽和相干时间模型,提供了BS用于高效多用户调度的可靠资源分配方案。新颖之处在于多用户场景,即专门为毫米波信道设计的时频资源分配。为了评估网络,MATLAB 中完全内置了一个信道模拟器来执行链路层仿真。

  1. 毫米波通信优势
  • 高带宽与速率:毫米波频段(30-300 GHz)提供数GHz带宽,支持10 Gbps级传输速率,满足自动驾驶传感器数据实时传输需求。
  • 大规模MIMO增益:通过大规模天线阵列形成窄波束("铅笔波束"),提升方向性增益(10-30 dB),补偿路径损耗并提高角度分辨率。
  • 信道稀疏性:毫米波多径效应较弱,减少杂波干扰,提升定位可靠性。
  1. 链路层核心挑战
  • 波束对齐与跟踪:车辆高速移动(>100 km/h)导致波束失准,需动态调整波束方向。传统方法依赖周期性导频信号,但增加时延和开销。
  • 多普勒效应:车辆移动引起载波频率偏移,破坏正交频分复用(OFDM)子载波正交性,需设计抗频偏算法。
  • 遮挡与链路中断:毫米波穿透能力差,建筑物或大型车辆遮挡导致LOS/NLOS场景频繁切换,中断概率提高。
  • 信道快速时变:车辆运动导致信道相干时间缩短(毫秒级),传统信道估计方法无法实时跟踪。

二、链路层仿真关键技术

  1. 信道建模方法
  • 路径损耗模型:采用改进的CI-TRH模型,考虑发射机(TX)与接收机(RX)天线高度对信号衰减的影响。
  • 多径模型:使用两段指数功率延迟分布(PDP)模拟毫米波信道的时间扩散特性,区分LOS/NLOS场景。
  • 三维动态建模:结合车辆偏转运动、道路曲率及障碍物分布,构建3D场景感知模型。
  1. 仿真工具与平台
  • MATLAB工具链:集成Phased Array System Toolbox和5G Toolbox,支持端到端链路仿真。
  • 射线追踪仿真器:如Wireless Insite和WinProp,模拟复杂城市环境中的反射/散射路径。
  • 硬件在环测试:Keysight E7515B UXM等商用平台支持毫米波链路实测与仿真数据交叉验证。
  1. 协议与算法仿真
  • 波束成形优化:采用深度强化学习(DDPG)联合优化基站与智能反射面(IRS)的波束矩阵,提升吞吐量5-100%。
  • 混合波束成形:结合模拟波束的低成本与数字波束的灵活性,设计时频资源分配策略。
  • 预测性波束管理:基于机器学习预测无线传播链路,减少信道探测开销。

三、性能评估指标与测试案例

  1. 关键性能指标(KPI)
  • 频谱效率(SE) :单位带宽内传输速率,受波束成形精度和干扰抑制能力影响。
  • 信噪比(SINR) :反映链路质量,与路径损耗、多径衰落及干扰水平相关。
  • 时延与可靠性:端到端时延需低于10 ms,中断概率需<1%。
  1. 典型测试案例
  • IRS辅助场景:在密集城区部署IRS,验证网络吞吐量提升幅度。
  • 多用户调度:模拟基站同时服务多车辆时的资源分配效率。
  • 动态遮挡测试:引入随机车辆/行人遮挡,统计LOS/NLOS切换对吞吐量的影响。

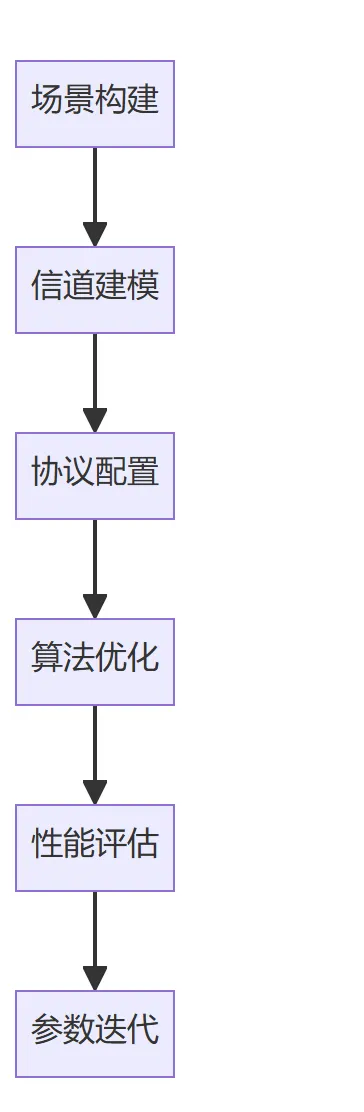

  1. 仿真验证流程
    image.gif 编辑

四、技术前沿与未来方向

  1. 通信感知一体化(ISAC)
    利用毫米波信号的雷达特性,实现通信与感知联合优化。例如通过回波信号预测车辆轨迹,降低波束管理开销。
  2. 多频段协同架构
    提出Sub-6 GHz与毫米波协同的"锚点+数据面"架构,利用4G/5G双连接保障覆盖连续性。
  3. 智能反射面(IRS)增强
    通过可编程超表面动态重构电磁环境,扩展覆盖范围并抑制干扰。
  4. 跨层优化设计
    结合物理层信道状态与MAC层调度策略,设计自适应调制编码(AMC)方案。

📚2 运行结果

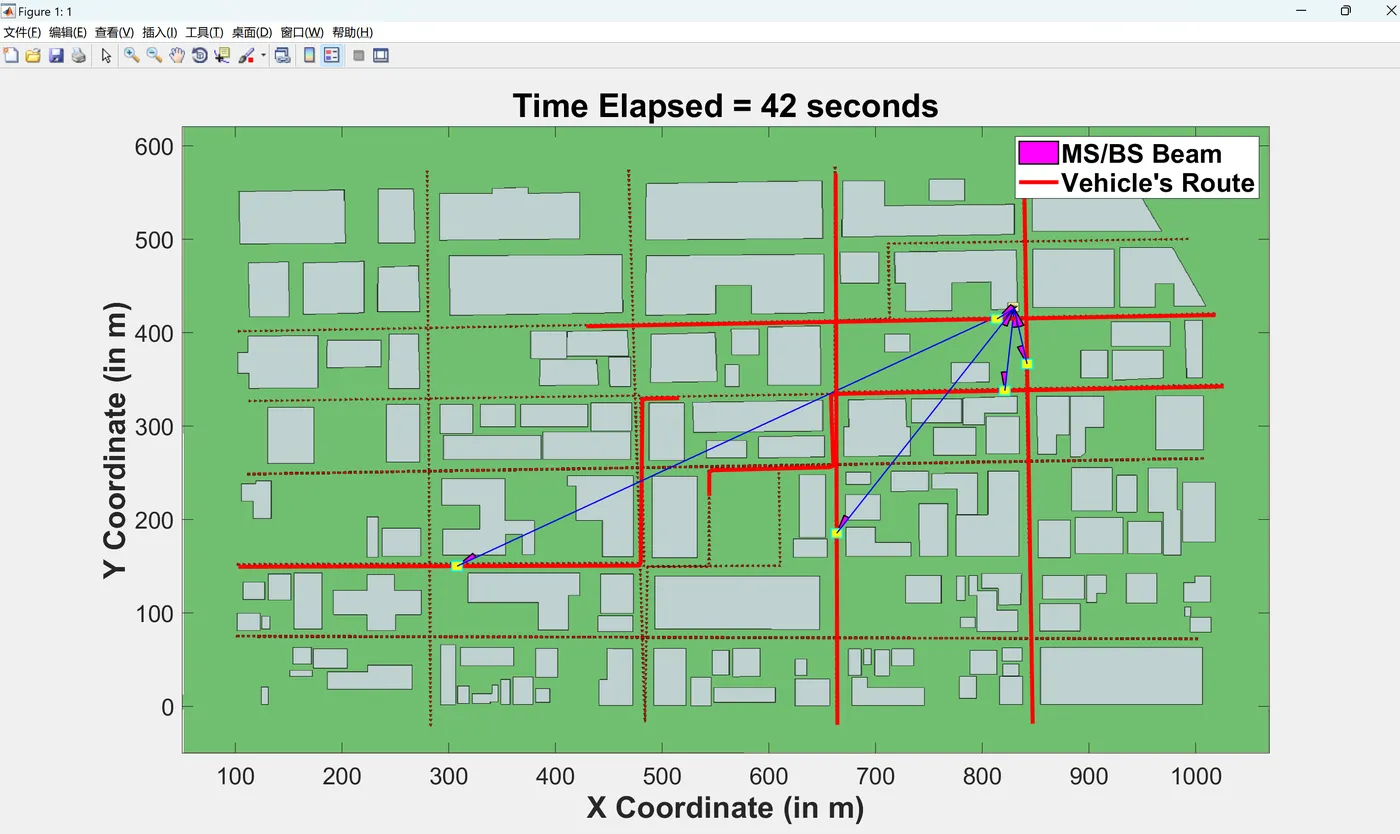

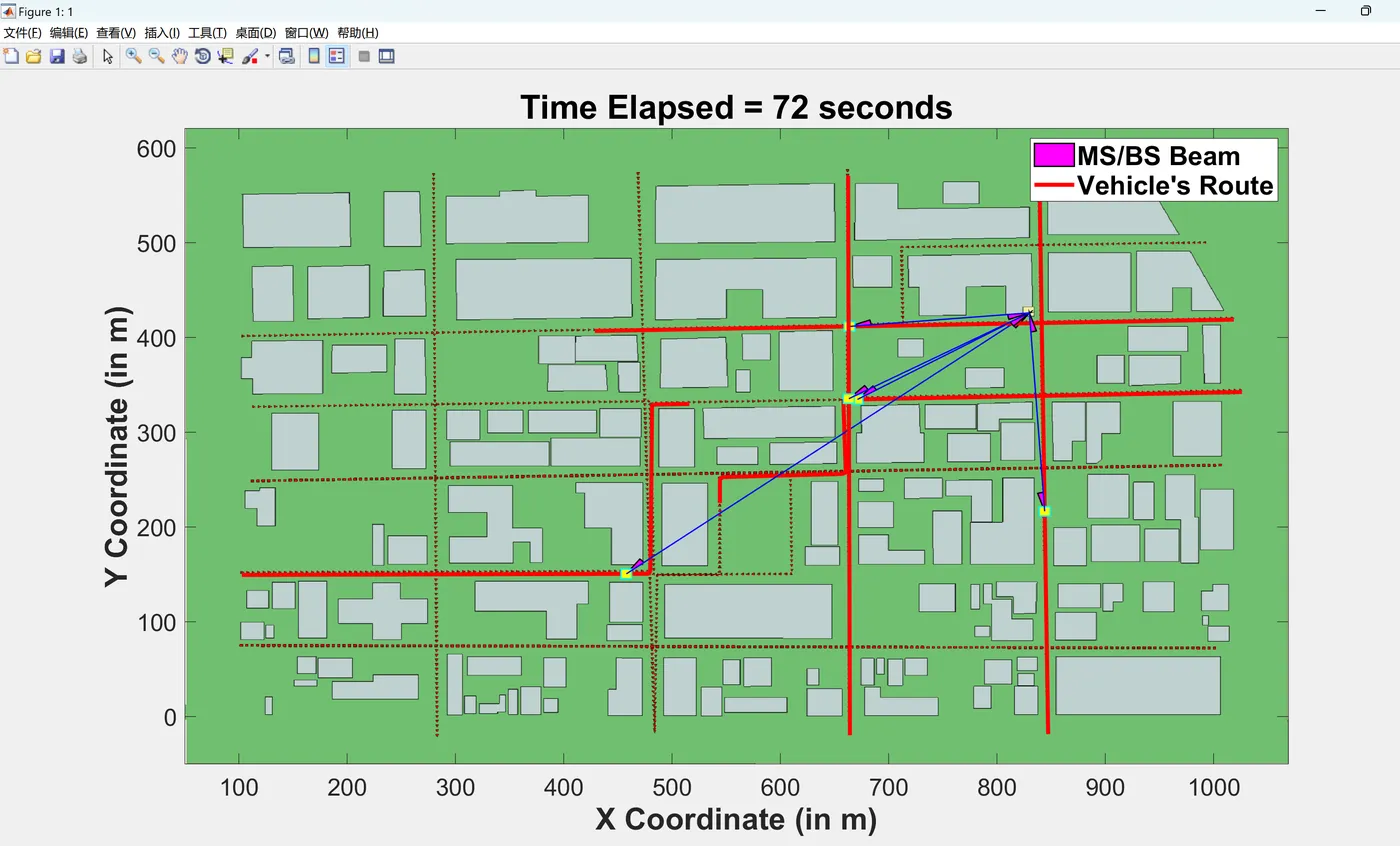

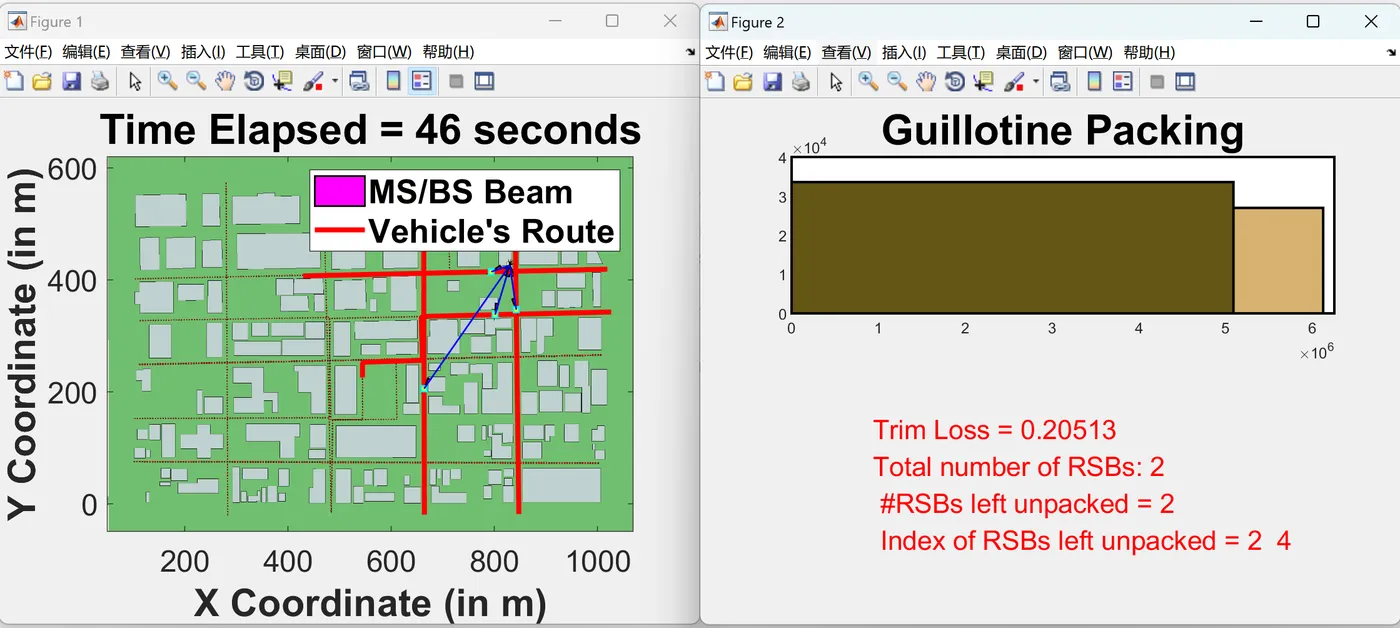

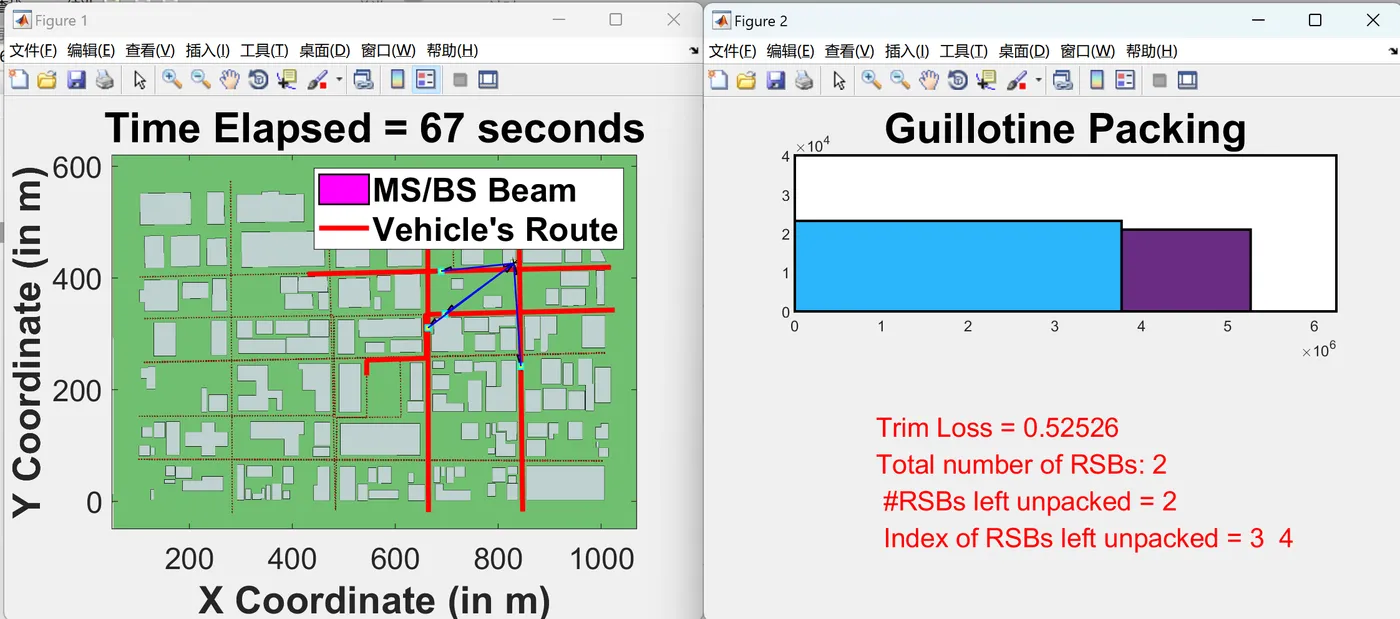

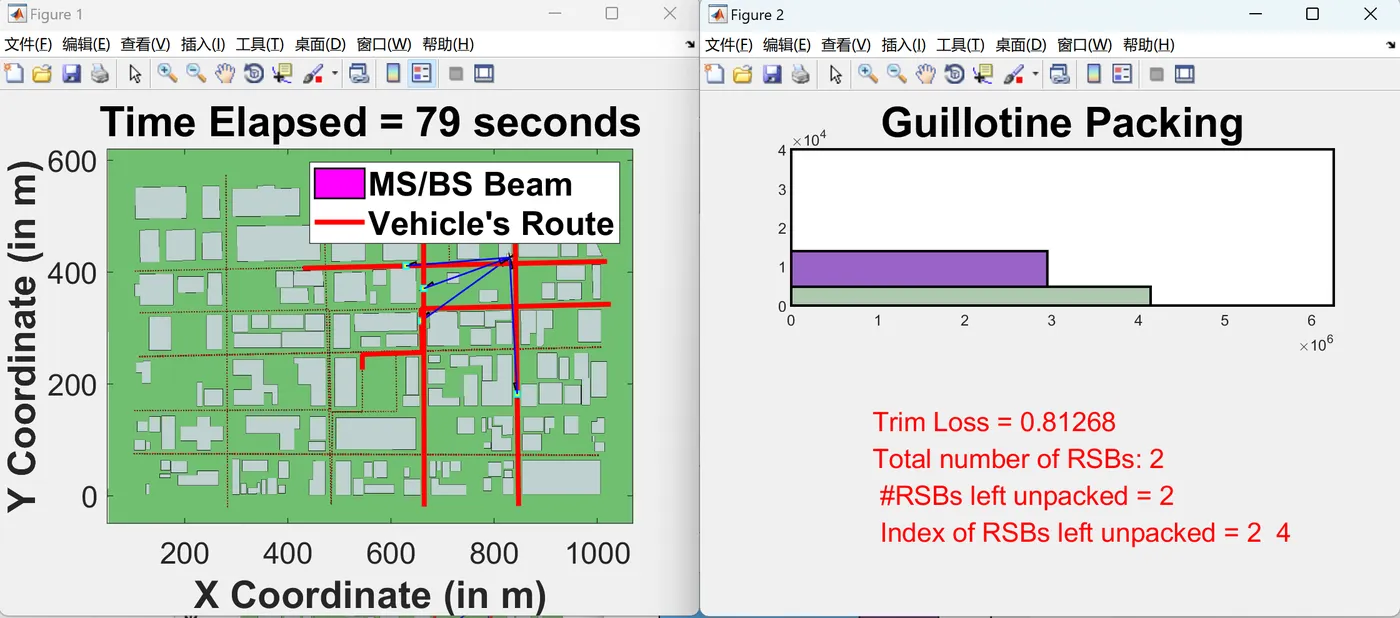

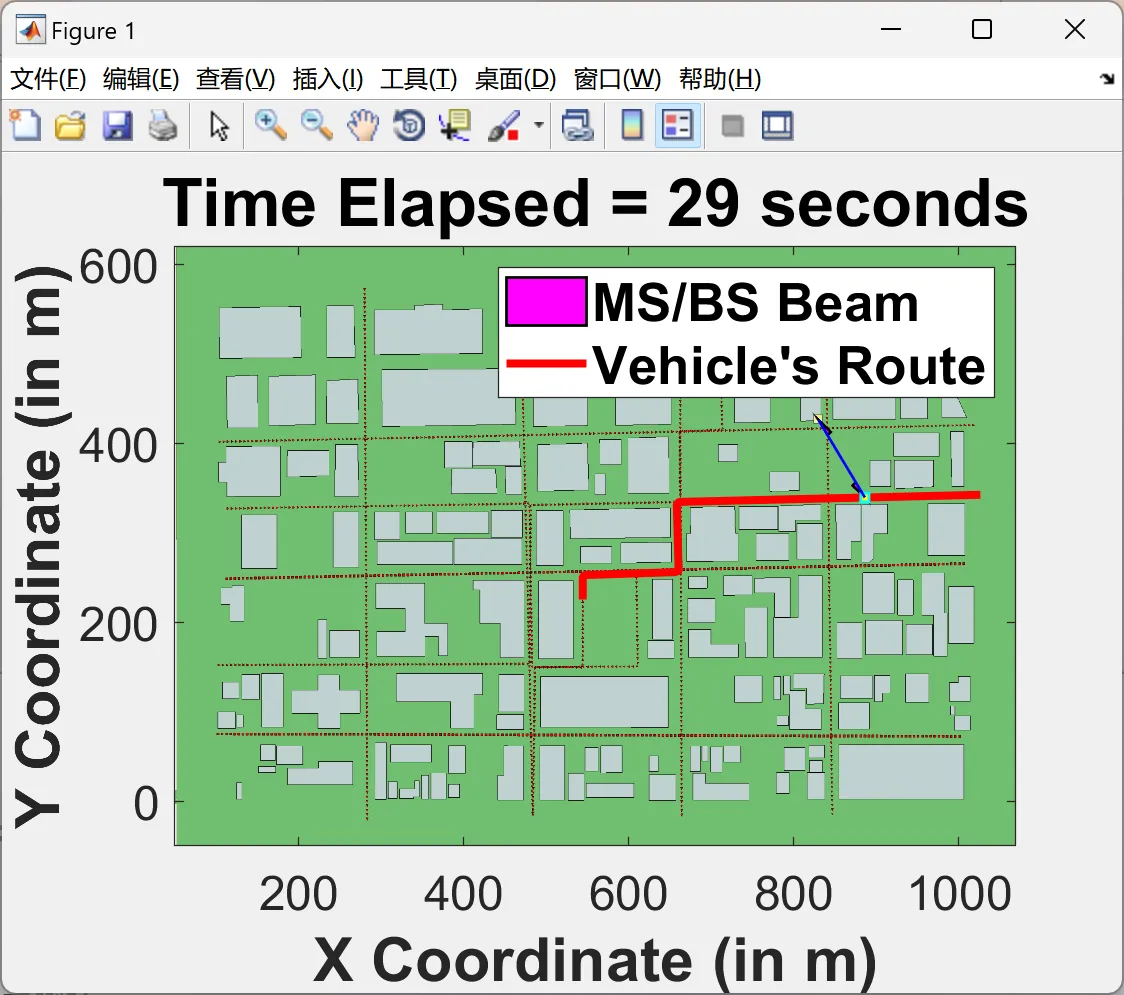

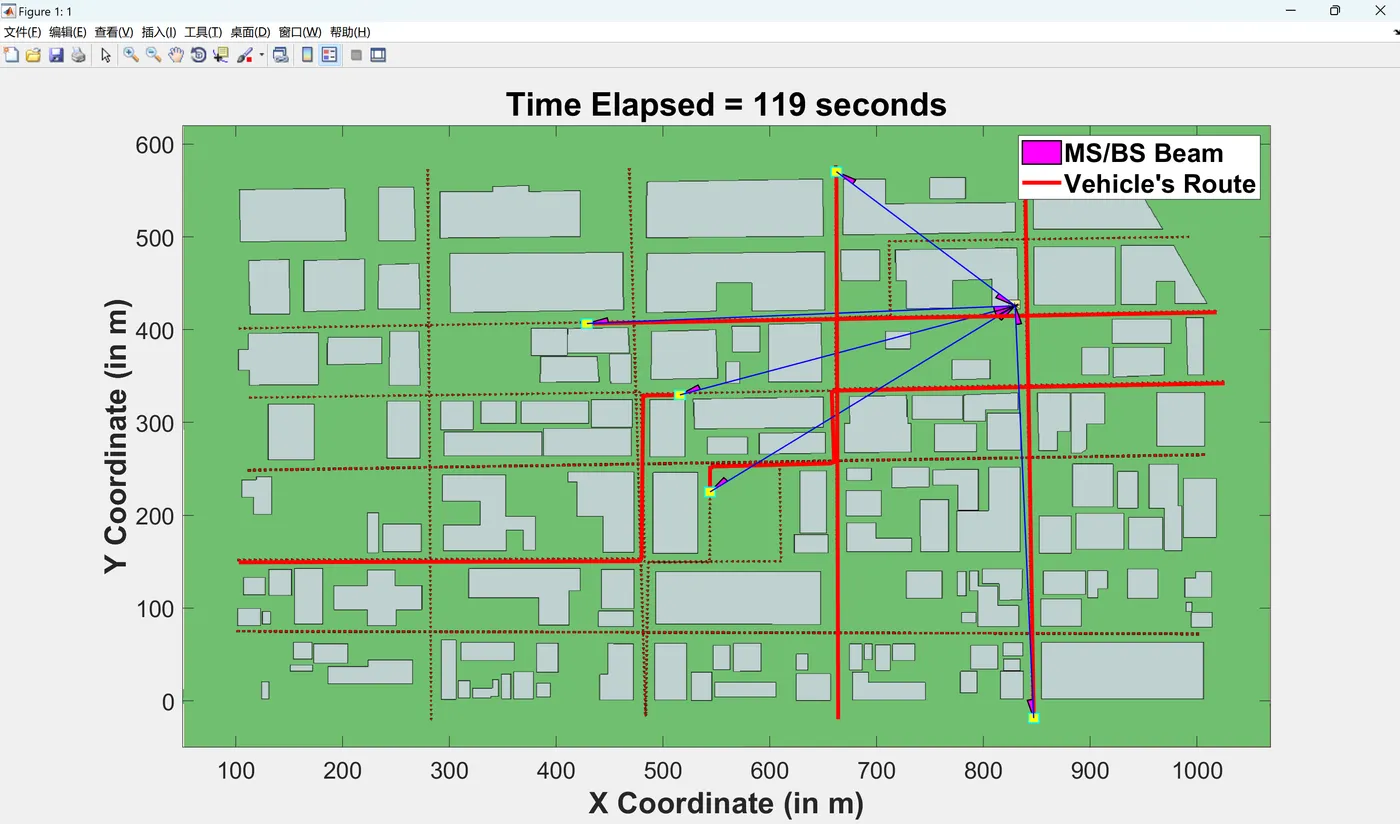

动态运行图:

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

image.gif 编辑

部分代码:

function visualizePacking(RB, data, NRsbLeftUnpacked, IndRsbLeftUnpacked, TrimLoss)
subplot(211)
r = rectangle('Position',[0 0 RB(1) RB(2)]);
r.FaceColor = [1 1 1];
r.LineWidth = 1.5;
axis([-1 RB(1)+2 -1 RB(2)+2]);
nRectSmall = size(data,1);
for iSmall = 1:nRectSmall
    r = rectangle('Position',data(iSmall,:));
    r.FaceColor = rand(1,3);
    r.LineWidth = 1.5;
end
title('Guillotine Packing','FontSize',25,'FontName','Arial','FontWeight','bold');
subplot(212)
str1 = ['Trim Loss = ' num2str(TrimLoss)];
str2 = ['Total number of RSBs: ' num2str(nRectSmall)];
str3 = [' #RSBs left unpacked = ' num2str(NRsbLeftUnpacked)];
str4 = [' Index of RSBs left unpacked = ' num2str(IndRsbLeftUnpacked)];
text(0.15,0.5,{str1,str2,str3,str4},'Color','red','FontSize',16)
axis off
end


function visualizePacking(RB, data, NRsbLeftUnpacked, IndRsbLeftUnpacked, TrimLoss)

subplot(211)

r = rectangle('Position',[0 0 RB(1) RB(2)]);

r.FaceColor = [1 1 1];

r.LineWidth = 1.5;

axis([-1 RB(1)+2 -1 RB(2)+2]);

nRectSmall = size(data,1);

for iSmall = 1:nRectSmall

   r = rectangle('Position',data(iSmall,:));

   r.FaceColor = rand(1,3);

   r.LineWidth = 1.5;

end

title('Guillotine Packing','FontSize',25,'FontName','Arial','FontWeight','bold');

subplot(212)

str1 = ['Trim Loss = ' num2str(TrimLoss)];

str2 = ['Total number of RSBs: ' num2str(nRectSmall)];

str3 = [' #RSBs left unpacked = ' num2str(NRsbLeftUnpacked)];

str4 = [' Index of RSBs left unpacked = ' num2str(IndRsbLeftUnpacked)];

text(0.15,0.5,{str1,str2,str3,str4},'Color','red','FontSize',16)

axis off

end

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]赵宇,张伟.传感网络数据链路层上碰撞攻击检测模型仿真[J].计算机仿真, 2014(009):031.

[2]王曦爽,孟新.卫星网络资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取【请看主页然后私信】
