【信号处理】时序数据中的稀疏辅助信号去噪和模式识别(Matlab代码实现)

简介: 【信号处理】时序数据中的稀疏辅助信号去噪和模式识别(Matlab代码实现)

  💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势:🌞🌞🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。

⛳️座右铭:行百里者,半于九十。

📋📋📋本文内容如下:🎁🎁🎁

⛳️赠与读者

👨‍💻做科研,涉及到一个深在的思想系统,需要科研者逻辑缜密,踏实认真,但是不能只是努力,很多时候借力比努力更重要,然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览,免得骤然跌入幽暗的迷宫找不到来时的路,它不足为你揭示全部问题的答案,但若能解答你胸中升起的一朵朵疑云,也未尝不会酿成晚霞斑斓的别一番景致,万一它给你带来了一场精神世界的苦雨,那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

    或许,雨过云收,神驰的天地更清朗.......🔎🔎🔎

一、概述

本文通过结合线性时不变滤波器、正交多分辨率表示和基于稀疏性的方法,解决了处理批处理模式时间序列数据时的信号去噪和模式识别问题。利用数字滤波器状态空间表示的频谱变换,将高阶零相低通、高通和带通无限脉冲响应滤波器设计为矩阵的新方法。还提出了一种基于近端梯度的技术,用于对一类特殊的零相位高通和带通数字滤波器进行因式分解,以便因式分解积保持滤波器的零相性质,并在信号模型中加入输入的稀疏导数分量。为了展示本文新颖的滤波器设计的应用,验证并提出了新的信号模型,以同时去噪和识别感兴趣的模式。首先使用我们提出的滤波器设计来测试现有的信号模型,该模型同时结合了线性时间不变(LTI)滤波器和基于稀疏性的方法。将本文提出的滤波器设计与现有信号模型相结合,开发了一种称为稀疏性辅助信号去噪(SASD)的新信号模型。使用仿真数据,证明了SASD信号模型在不同阶次滤波器和噪声水平下的鲁棒性。此后,提出并推导出一种称为稀疏性辅助模式识别(SAPR)的新信号模型。在SAPR中,还将LTI带通滤波器和基于稀疏性的方法与正交多分辨率表示(如小波)相结合,以检测输入信号中的特定模式。最后,本文将信号去噪和模式识别任务相结合,并推导出一种称为稀疏性辅助信号去噪和模式识别(SASDPR)的新信号模型。分别使用睡眠脑电图数据来检测K复合物和睡眠纺锤体,从而说明了SAPR和SASDPR框架的功能。

二、算例及仿真

📢算例一:

稀疏辅助信号去噪( SASD )算法同时结合全变差去噪和低通滤波对含噪信号进行滤波,从而保持了信号的不连续性。

              image.gif 编辑

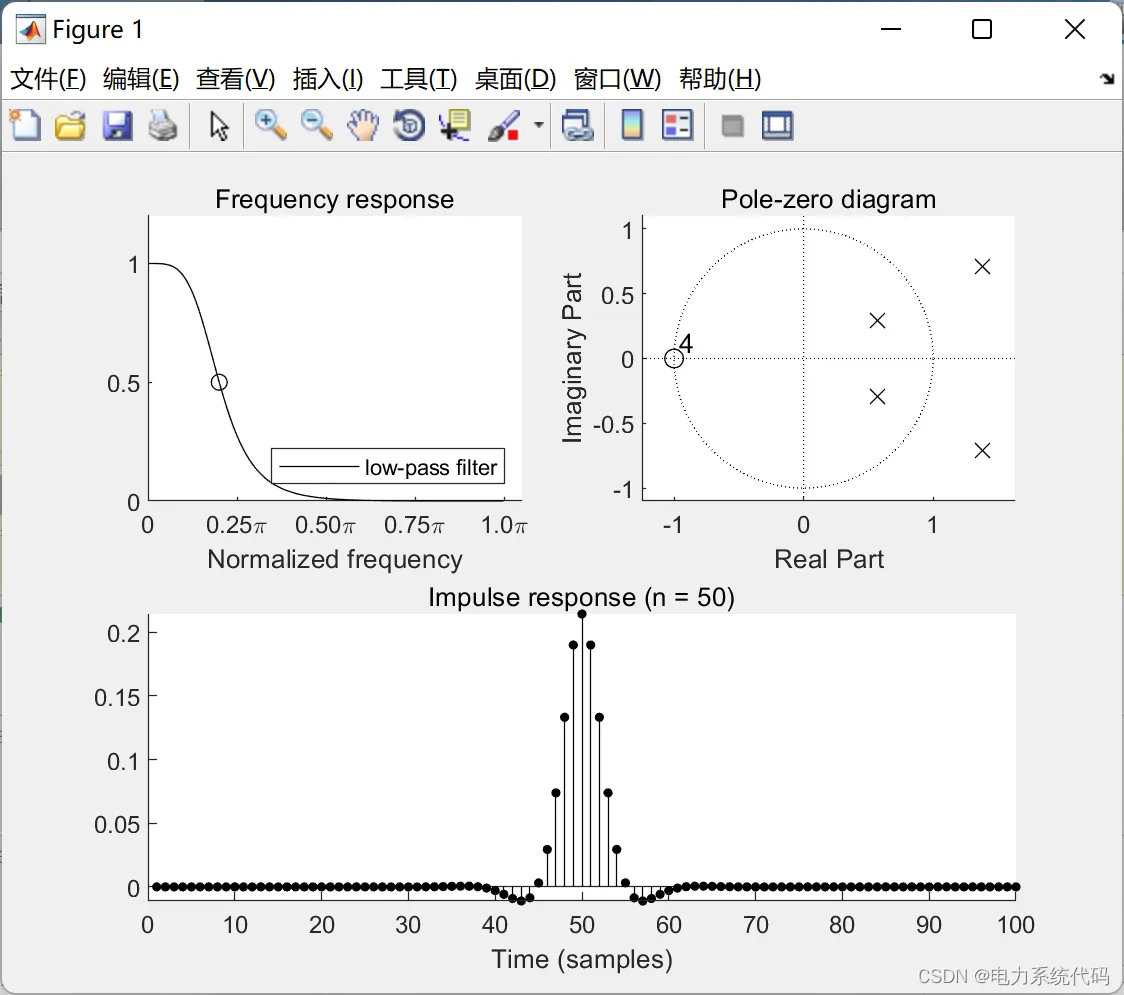

📢算例二:

使用带状矩阵演示零相位滤波的示例:

          image.gif 编辑

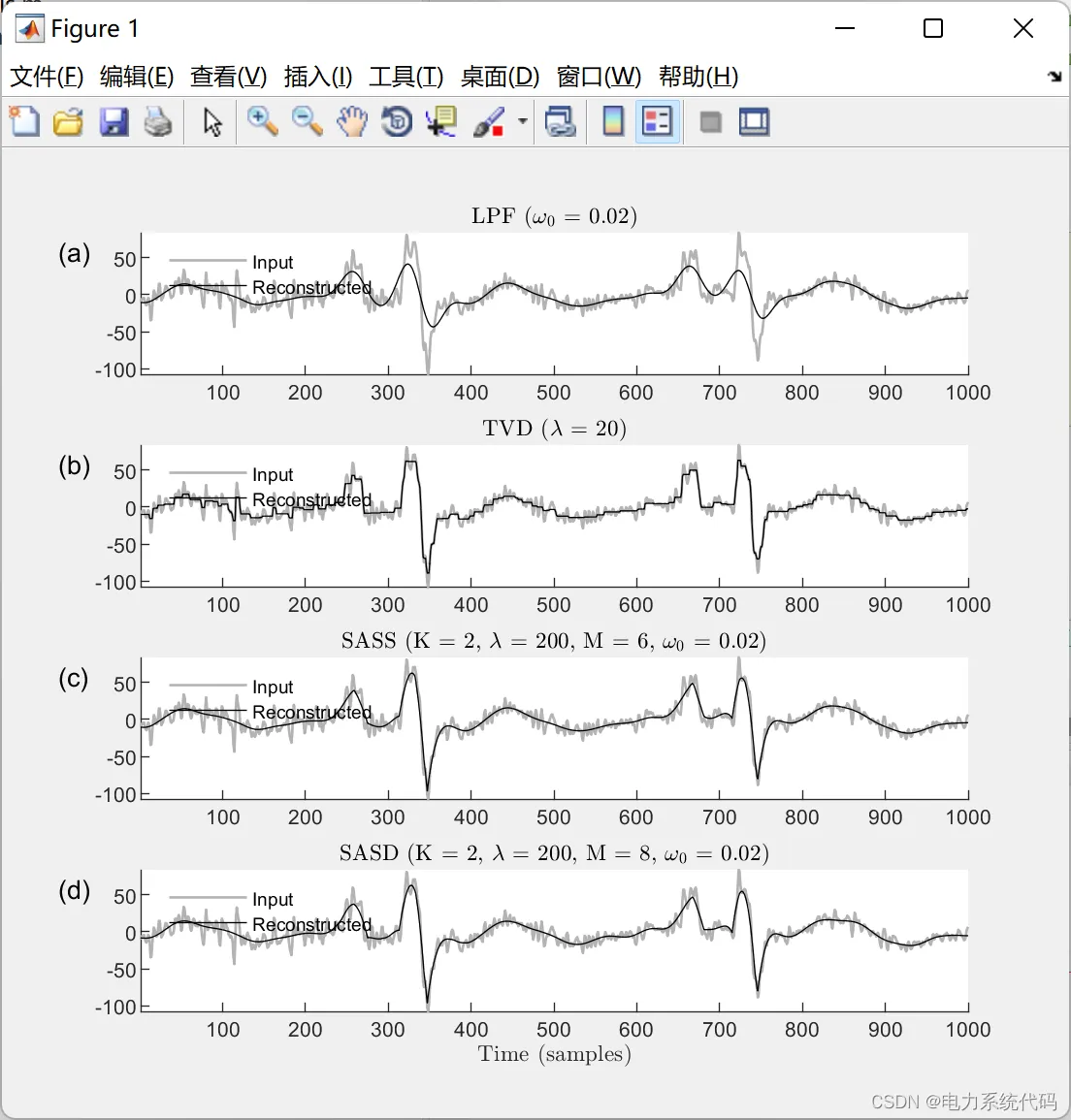

📢算例三:

稀疏辅助信号去噪( SASD )算法同时结合全变差去噪和低通滤波对含噪信号进行滤波,从而保持了信号的不连续性。在这个例子中,我们使用LPF、TVD、SASS和SASD对心电信号进行去噪:

          image.gif 编辑

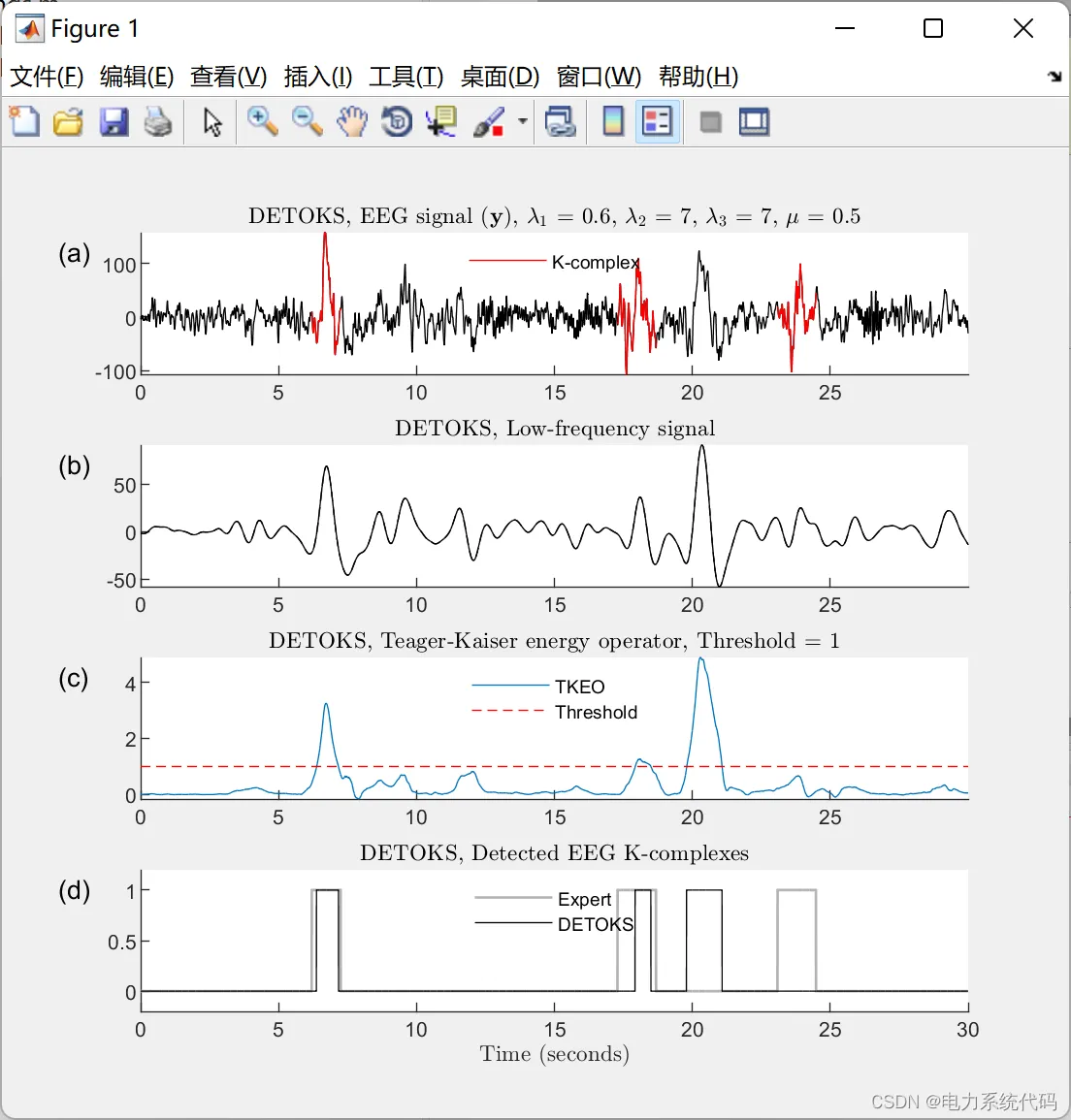

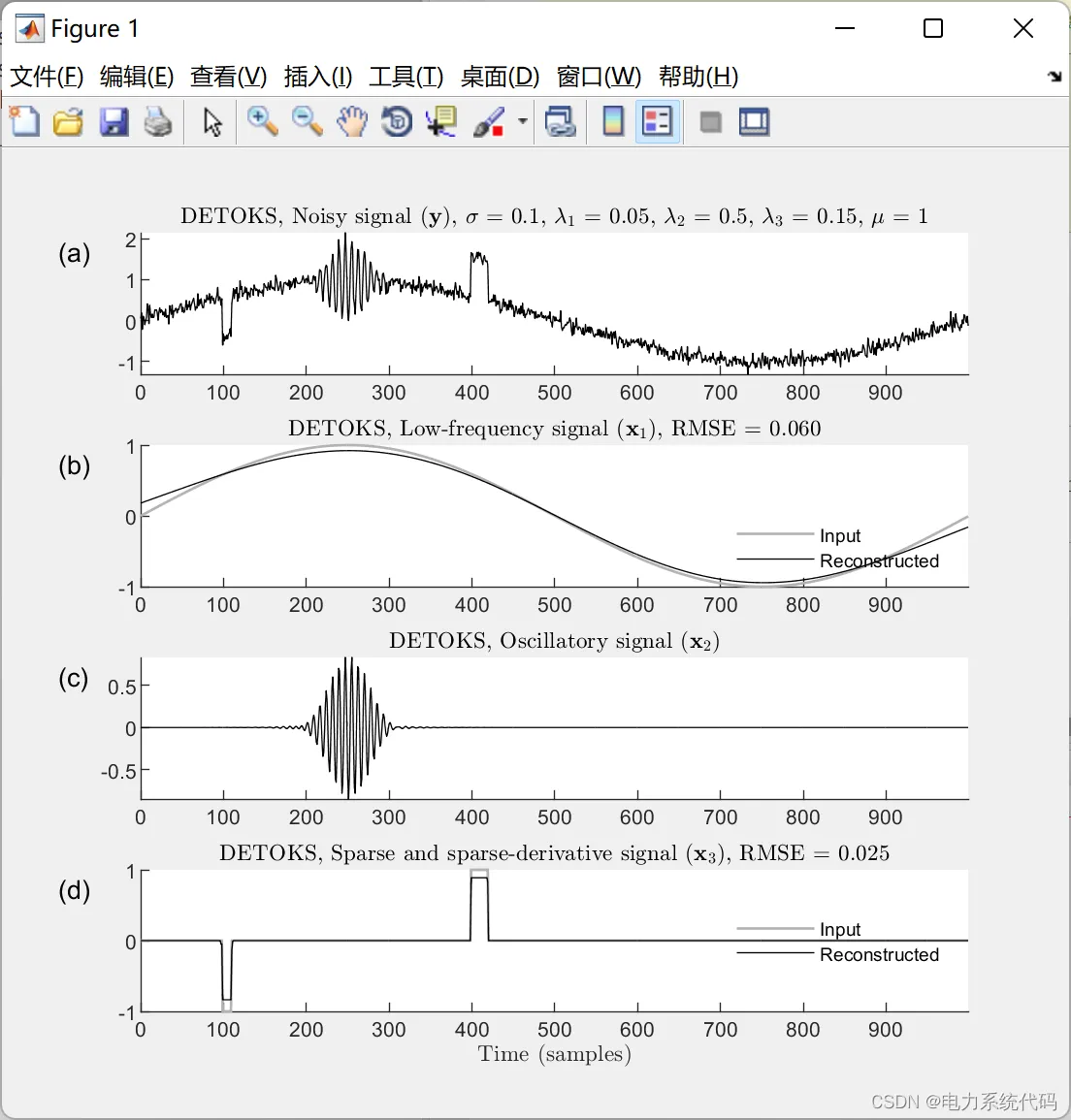

📢算例四:

稀疏辅助信号去噪和模式识别 (SASDPR) 将同时去噪和检测给定信号中感兴趣的振荡模式:

          image.gif 编辑

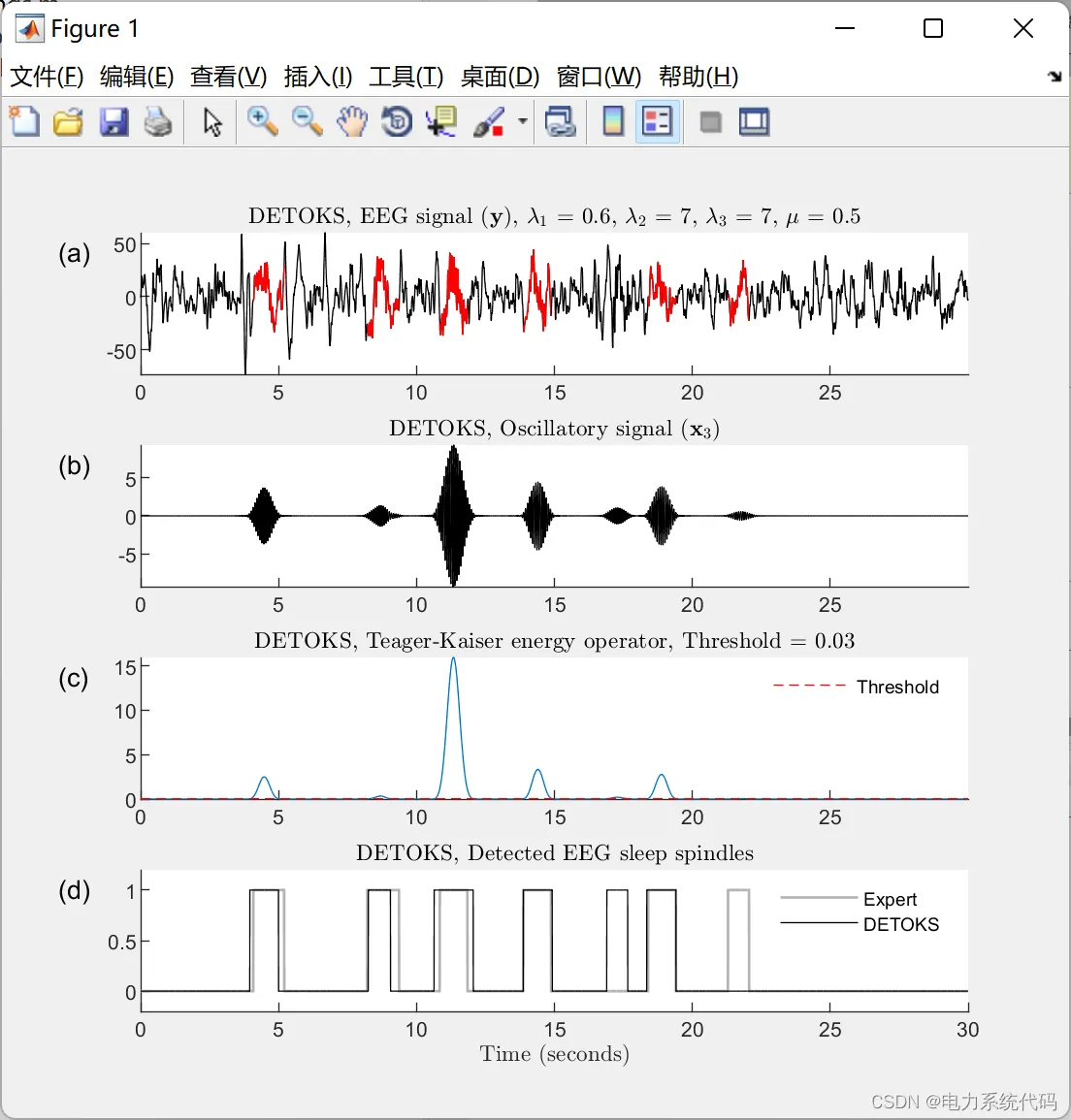

📢算例五:

稀疏辅助信号去噪和模式识别 (SASDPR) 将同时去噪和检测给定信号中感兴趣的振荡模式:

            image.gif 编辑

📢算例六:

稀疏辅助模式识别 (SAPR) 将检测信号中的小波模式:

        image.gif 编辑

部分代码:

function [y, f, s, x, w] = generate_signal( fs, sigma )
%% 初始化噪声电平和信号长度
rng('default')
N = 10*fs;
n = 0:N-1;
%% 产生低频合成成分
f = 0.1;
f = sin(2*f/fs*pi*n);
%% 振荡
s = zeros(size(n));
o = 13;
s(200+(1:fs)) = sin(2*pi*o/fs*(1:fs)) .* hamming(fs)';
%% 稀疏分段常数
x = zeros(size(n));
x(100:110) = -1;
x(400:420) = 1;
%% 添加噪音
w = sigma*randn(size(n));
y = f+s+x+w;
end


function [y, f, s, x, w] = generate_signal( fs, sigma )

%% 初始化噪声电平和信号长度

rng('default')

N = 10*fs;

n = 0:N-1;

%% 产生低频合成成分

f = 0.1;

f = sin(2*f/fs*pi*n);

%% 振荡

s = zeros(size(n));

o = 13;

s(200+(1:fs)) = sin(2*pi*o/fs*(1:fs)) .* hamming(fs)';

%% 稀疏分段常数

x = zeros(size(n));

x(100:110) = -1;

x(400:420) = 1;

%% 添加噪音

w = sigma*randn(size(n));

y = f+s+x+w;

end

function [y, f, s, x, w] = generate_signal( fs, sigma )

%% 初始化噪声电平和信号长度

rng('default')

N = 10*fs;

n = 0:N-1;

%% 产生低频合成成分

f = 0.1;

f = sin(2*f/fs*pi*n);

%% 振荡

s = zeros(size(n));

o = 13;

s(200+(1:fs)) = sin(2*pi*o/fs*(1:fs)) .* hamming(fs)';

%% 稀疏分段常数

x = zeros(size(n));

x(100:110) = -1;

x(400:420) = 1;

%% 添加噪音

w = sigma*randn(size(n));

y = f+s+x+w;

end

function [y, f, s, x, w] = generate_signal( fs, sigma )

%% 初始化噪声电平和信号长度

rng('default')

N = 10*fs;

n = 0:N-1;

%% 产生低频合成成分

f = 0.1;

f = sin(2*f/fs*pi*n);

%% 振荡

s = zeros(size(n));

o = 13;

s(200+(1:fs)) = sin(2*pi*o/fs*(1:fs)) .* hamming(fs)';

%% 稀疏分段常数

x = zeros(size(n));

x(100:110) = -1;

x(400:420) = 1;

%% 添加噪音

w = sigma*randn(size(n));

y = f+s+x+w;

end

三、参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。(文章内容仅供参考,具体效果以运行结果为资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取【请看主页然后私信】
