💥1 概述
并行共振并行RLC电路及其特性研究
1. 引言
并行共振RLC电路在电力电子、通信系统和信号处理等领域具有广泛应用。该电路由电阻（R）、电感（L）和电容（C）并联组成，能够在特定频率下产生谐振现象。本文旨在通过理论分析和仿真研究，深入探讨并行RLC电路的共振特性及其关键参数的影响。
2. 并行RLC电路的基本原理
2.1 电路结构
并行RLC电路由电阻R、电感L和电容C并联连接而成，其输入通常为正弦交流电源。根据基尔霍夫电流定律（KCL），电路的总电流等于各支路电流之和。
2.2 谐振条件
谐振发生在电路的总导纳虚部为零时，即电感电纳与电容电纳相互抵消。此时，电路的总阻抗达到最大值，且电压与电流同相。谐振频率 f0 由下式给出：
编辑

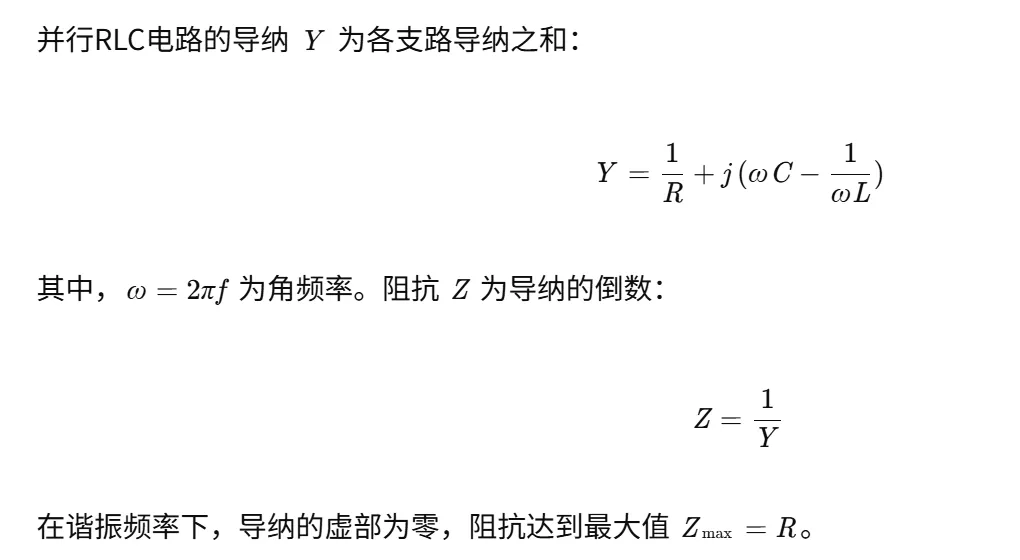

2.3 导纳与阻抗
编辑
3. 并行RLC电路的特性分析
3.1 频率响应
通过仿真分析不同频率下并行RLC电路的阻抗和电流特性，可以观察到以下现象：
- 谐振频率点：阻抗达到最大值，电流达到最小值。
- 谐振频率两侧：阻抗逐渐减小，电流逐渐增大。
3.2 品质因数（Q值）

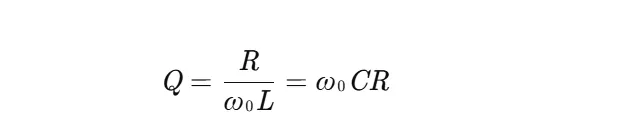

品质因数Q反映了电路的选择性，定义为谐振频率下电抗与电阻之比：
编辑
Q值越高，电路的谐振特性越尖锐，带宽越窄。
3.3 带宽与选择性
带宽（BW）定义为阻抗下降至最大值70.7%时的频率范围：
编辑
高Q值电路具有窄带宽和高选择性，适用于需要精确频率选择的场合。
3.4 能量守恒与效率
在谐振点，电路的能量大部分集中在电容器和电感器上，电阻消耗的能量较小。因此，电路能够有效地储存和释放能量，提高能量效率。
4. 仿真研究
4.1 仿真模型构建
利用MATLAB/Simulink或SPICE等电路仿真工具，构建并行RLC电路模型。设置电路参数（R、L、C）和输入信号频率范围，进行仿真分析。
4.2 仿真结果分析
通过仿真，可以得到以下结果：
- 阻抗频率响应曲线：显示阻抗随频率的变化情况，验证谐振频率的计算结果。
- 电流频率响应曲线：显示电流随频率的变化情况，观察谐振点电流的最小值。
- Q值与带宽的关系：通过改变电阻R的值，观察Q值和带宽的变化情况。
4.3 参数影响研究
研究不同参数（R、L、C）对电路谐振特性的影响：
- 电阻R：增大R会降低Q值，使谐振峰变宽，带宽增加。
- 电感L和电容C：增大L或C会降低谐振频率，同时影响Q值和带宽。
5. 应用设计
5.1 滤波器设计
利用并行RLC电路的谐振特性，可以设计带通滤波器或带阻滤波器，实现对特定频率信号的选择或抑制。
5.2 电源稳压
在电源电路中，利用并行RLC电路的谐振特性，可以实现对电源电压的稳定和滤波，提高电源质量。
5.3 通信系统
在通信系统中，并行RLC电路可用于频率选择和信号调制，提高通信系统的性能和可靠性。
6. 结论
并行共振RLC电路在特定频率下能够产生谐振现象，具有独特的阻抗和电流特性。通过理论分析和仿真研究，本文深入探讨了并行RLC电路的谐振条件、品质因数、带宽与选择性等关键特性，并研究了不同参数对电路特性的影响。仿真结果与理论分析相符，验证了谐振频率和品质因数与电路参数之间的关系。这些研究结果对于实际电路设计具有重要的指导意义，有助于优化电路性能、提高系统效率。

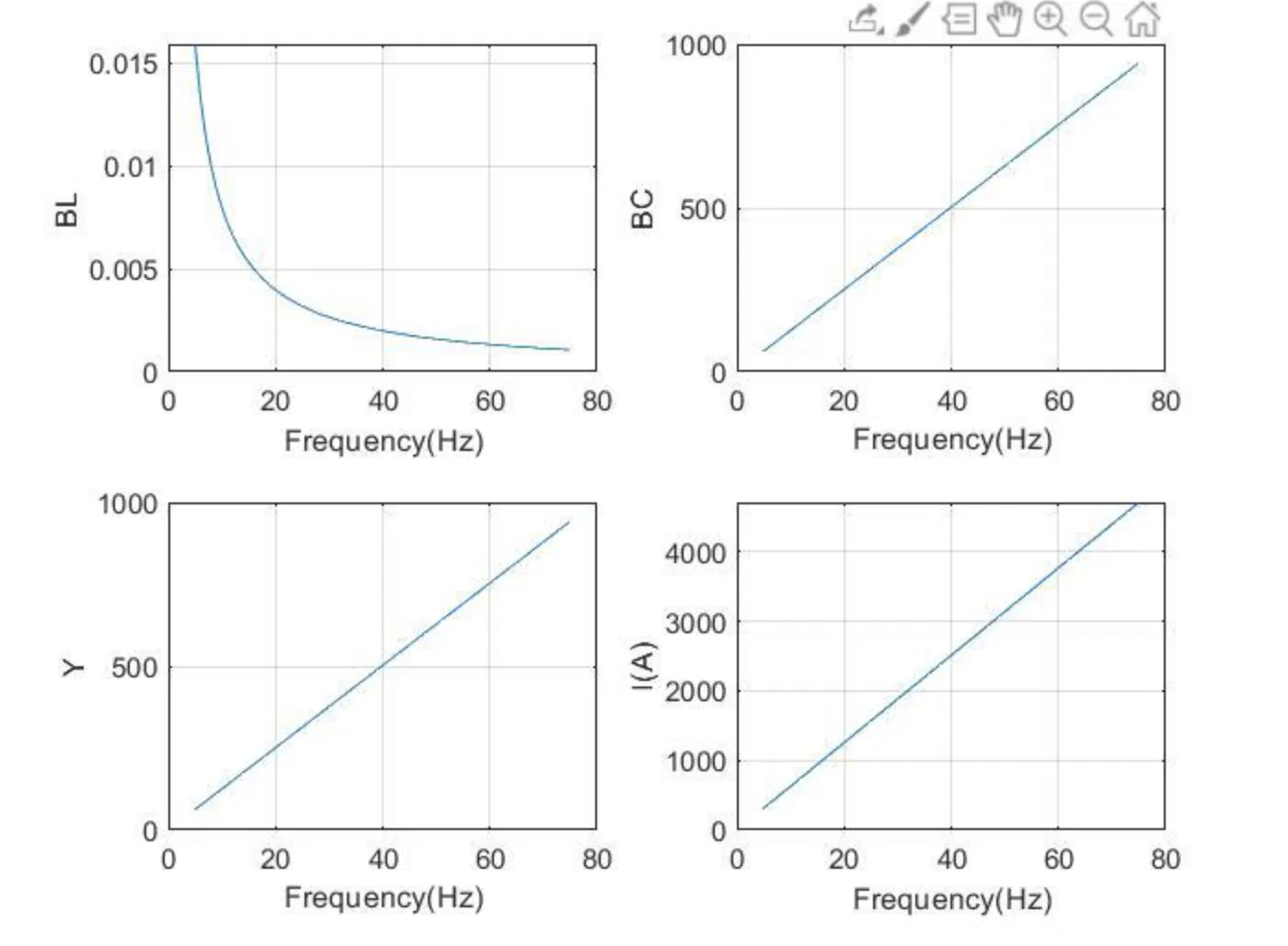

📚2 运行结果
编辑
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]李高峰.非线性电容RLC串联电路的主共振研究[J].计算物理, 2014(03):351-356.
[2]杨志安,崔一辉.电感非线性RLC电路弹簧耦合系统3次超谐共振研究[J].电子器件, 2008, 31(3):4.
[3]李高峰.非线性电容RLC串联电路的主共振研究[J].计算物理, 2014, 31(3资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取【请看主页然后私信】
