💥1 概述
基于线性死区补偿的永磁同步电机矢量控制算法仿真研究
一、研究背景与意义
永磁同步电机（PMSM）因其高效率、高功率密度和良好的动态性能，在工业自动化、电动汽车等领域得到广泛应用。然而，在实际应用中，逆变器非线性特性（如死区效应）会导致输出电压畸变，进而降低电机控制系统的性能。死区效应是逆变器开关器件为避免直通而引入的不可避免的时间延迟，它会引起电压误差和谐波，影响电机的稳态和动态性能。因此，研究基于线性死区补偿的永磁同步电机矢量控制算法，对于提高电机控制系统的性能具有重要意义。
二、矢量控制基本原理
矢量控制是一种将交流电机的控制问题转化为直流电机控制问题的方法。其核心思想是通过坐标变换（如Clarke变换和Park变换）将三相交流量转化为直流量，便于控制。在永磁同步电机中，矢量控制通常将定子电流分解为d轴（磁场方向）和q轴（转矩方向）电流分量，并独立控制这两个分量，以实现磁场和转矩的解耦控制。
三、线性死区补偿算法
死区效应会导致逆变器输出电压与理想电压之间存在误差，这种误差与电流方向和大小有关。线性死区补偿算法通过测量和估算电压误差，基于输出电流方向引入补偿量，以减小死区效应对电机运行的影响。补偿算法通常包括以下步骤：
- 电流方向检测：通过检测电机电流的方向，确定死区效应对电压的影响。
- 电压误差估算：根据电流方向和大小，估算死区效应引起的电压误差。
- 补偿量计算：基于电压误差，计算补偿量，并在控制信号中加入相应的补偿。
四、仿真模型建立

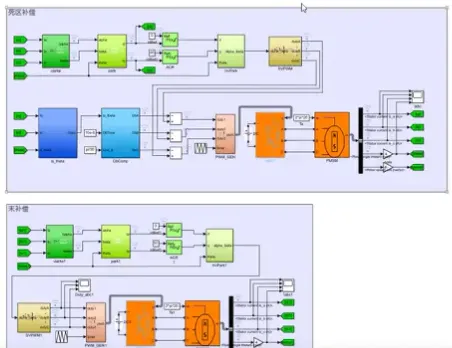

为了验证线性死区补偿算法的有效性，可以采用MATLAB/Simulink软件搭建永磁同步电机矢量控制仿真模型。仿真模型主要包括以下模块：
- 永磁同步电机模块：基于永磁同步电机的数学模型，包括电磁转矩、电流等关键参数的计算。
- 坐标变换模块：实现Clarke变换和Park变换，将三相交流量转化为直流量。
- 矢量控制算法模块：实现d轴和q轴电流的独立控制，包括PI控制器等。
- 线性死区补偿模块：根据电流方向和大小，计算并加入补偿量。
- SVPWM模块：生成逆变器的驱动信号，实现空间矢量脉宽调制。
五、仿真结果与分析
通过仿真实验，可以对比加入线性死区补偿前后的电机性能。仿真结果通常包括电机的速度、转矩、电流等运行曲线。分析仿真结果可以看出：
- 速度响应：加入线性死区补偿后，电机的速度响应更快，超调量更小，稳态误差更小。
- 转矩波动：线性死区补偿能够显著减小电机的转矩波动，提高电机的稳态性能。
- 电流质量：加入补偿后，电机的电流波形更加平滑，谐波含量降低，提高了电机的运行效率。
六、关键点总结与改进方向
- 关键点总结
- 矢量控制通过坐标变换实现磁场与转矩的解耦，是PMSM高性能控制的核心。
- 线性死区补偿算法通过动态调整电压误差，有效解决了逆变器非线性特性导致的控制精度下降问题。
- SVPWM技术通过优化电压矢量合成，提升了直流母线电压利用率和系统动态响应速度。
- 改进方向
- 自适应补偿算法：根据电机运行状态实时调整补偿参数，进一步提升复杂工况下的控制鲁棒性。
- 参数优化设计：通过粒子群优化等算法对PI控制器参数进行全局优化，缩短系统调节时间并降低超调量。
- 硬件协同改进：结合高精度电流传感器和低死区时间功率器件，从硬件层面减少非线性因素对控制精度的影响。
📚2 运行结果
编辑
