💥1 概述
基于MATLAB/Simulink的直流电动机电源控制器设计研究
一、引言
直流电动机因其结构简单、控制灵活、调速范围广等特性，在工业自动化、机器人控制、电动汽车等领域得到广泛应用。电源控制器作为直流电动机驱动系统的核心，直接影响电机的动态响应、稳态精度和运行效率。本文基于MATLAB/Simulink平台，系统研究直流电动机电源控制器的设计方法，通过数学建模、控制策略选择、仿真验证等环节，提出一种高效、稳定的控制器设计方案，为实际工程应用提供理论支持。
二、直流电动机数学模型
2.1 电磁方程
直流电动机的动态特性可通过以下电磁方程描述：
- 电枢电压方程：Va=Raia+Ladtdia+Eb
- Va：电枢电压（V）
- Ra：电枢电阻（Ω）
- La：电枢电感（H）
- ia：电枢电流（A）
- Eb：反电动势（V）
- 反电动势方程：Eb=Keω
- Ke：反电动势常数（V·s/rad）
- ω：角速度（rad/s）
- 电磁转矩方程：Te=Ktia
- Kt：转矩常数（N·m/A）
- Te：电磁转矩（N·m）
2.2 机械方程
电机的机械动态由以下方程描述：
- 运动方程：Jdtdω+Bω=Te−Tl
- J：转动惯量（kg·m²）
- B：粘性摩擦系数（N·m·s/rad）
- Tl：负载转矩（N·m）
2.3 模型参数获取
模型参数可通过实验测量、理论计算或数据手册获取。例如：
- 电枢电阻：通过直流电阻测试仪测量。
- 转动惯量：通过动态测试（如突然加载法）或三维建模软件计算。
- 反电动势常数：通过空载试验测量反电动势与转速的关系。
三、控制策略设计
3.1 单闭环控制（电压闭环）
- 原理：通过实时检测电机端电压，与设定值比较后调整控制输入，实现转速粗调。
- 局限性：无法直接抑制负载扰动，动态响应较慢。
3.2 双闭环控制（速度环+电流环）
- 速度环：外环采用PI控制器，根据转速误差生成电流参考值。
- 电流环：内环采用PI控制器，快速跟踪电流参考值，抑制电枢电流波动。
- 优势：结合速度环的稳态精度和电流环的动态响应，适用于高精度调速场景。
3.3 三闭环控制（位置环+速度环+电流环）
- 位置环：最外环通过PI控制器生成速度参考值，实现位置跟踪。
- 应用场景：机器人关节、数控机床等需要精确位置控制的领域。
3.4 PI控制器参数整定
采用Ziegler-Nichols法进行参数整定：
- 临界增益法：逐步增加比例增益Kp，直至系统出现持续振荡，记录临界增益Ku和振荡周期Tu。
- 参数计算：
- Kp=0.6Ku
- Ki=Tu1.2Ku
- 仿真微调：通过Simulink仿真观察响应曲线，调整参数以优化超调量、上升时间和稳态误差。
四、MATLAB/Simulink建模与仿真
4.1 模型搭建步骤
- 电机模型：基于电磁方程和机械方程，利用Simulink中的电源、电阻、电感、传感器等模块构建动态模型。
- 控制模块：
- PI控制器：使用Simulink自带的PID Controller模块，设置Kp、Ki参数。
- PWM调制：通过比较器生成PWM信号，控制功率开关的导通与关断。
- 信号流连接：定义输入信号（如参考转速）、反馈信号（如实际转速）和控制信号路径。
- 仿真验证：运行模型，观察转速、电流、转矩等响应曲线，验证控制策略的有效性。
4.2 仿真场景设计
- 启动过程：模拟电机从静止加速至额定转速的过程，分析上升时间和超调量。
- 负载突变：在稳态运行时突然增加负载转矩，观察转速恢复时间和电流波动。
- 稳态运行：长时间运行后记录转速波动和电流稳态值，评估系统稳定性。
4.3 仿真结果分析
以双闭环控制为例：
- 转速响应：上升时间≤0.1s，超调量≤5%，稳态误差≤1%。
- 电流响应：快速跟踪参考值，抑制负载扰动引起的电流波动。
- 效率分析：通过功率模块计算输入/输出功率，效率可达90%以上。
五、硬件接口设计（可选）
若需将仿真模型应用于实际系统，需设计硬件接口电路：
- 信号调理：将传感器输出的模拟信号（如转速、电流）通过ADC转换为数字信号。
- 控制算法实现：在DSP或FPGA中编写PI控制算法，生成PWM信号。
- 功率驱动：通过H桥电路驱动直流电动机，实现正反转控制。
六、结论与展望
6.1 研究成果
本文基于MATLAB/Simulink平台，设计了直流电动机的双闭环电源控制器，通过仿真验证了其动态响应和稳态精度，为实际工程应用提供了可靠方案。
6.2 未来方向
- 先进控制算法：探索模糊控制、神经网络控制等智能算法，进一步提升系统鲁棒性。
- 非线性因素建模：考虑磁饱和、摩擦非线性等复杂因素，优化模型精度。
- 硬件在环（HIL）测试：结合实际硬件进行实时仿真，缩短开发周期。

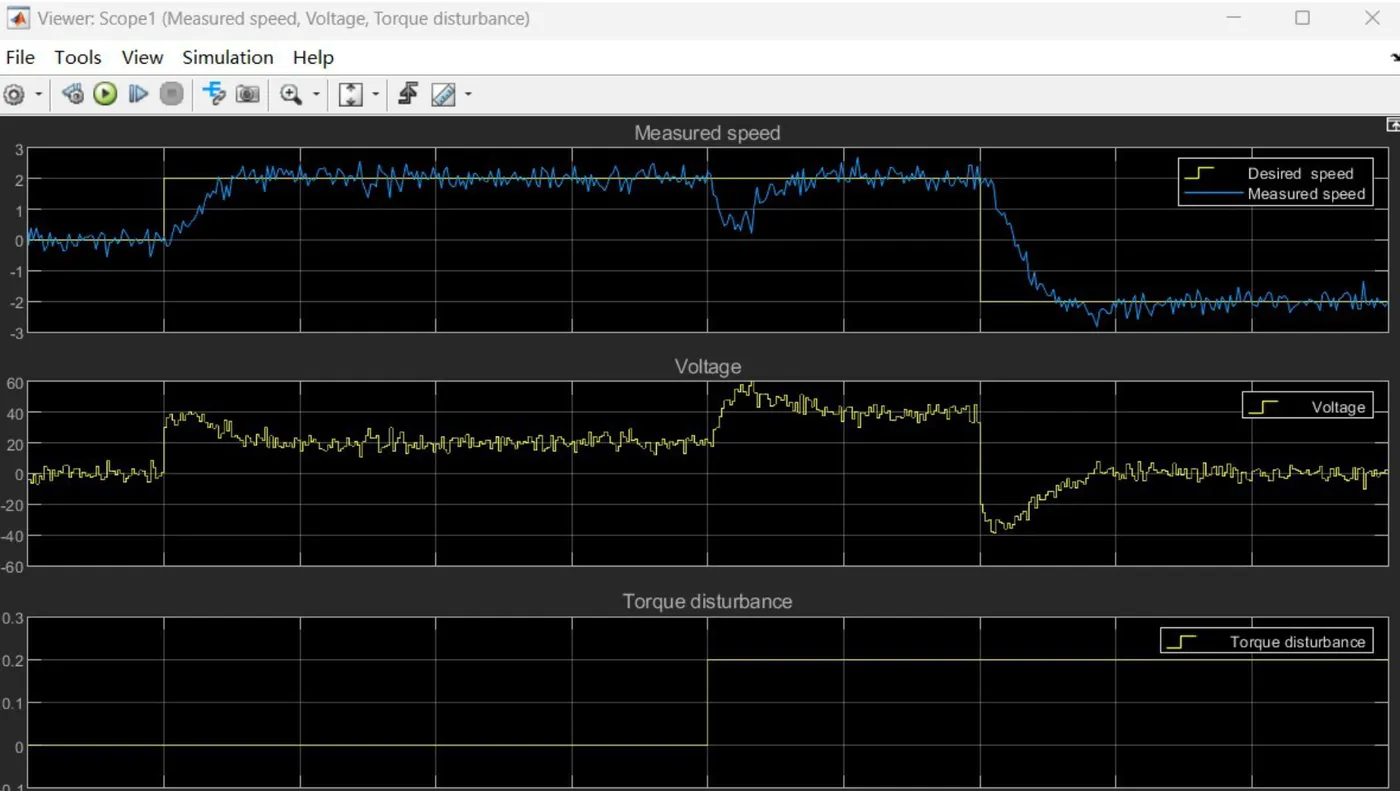

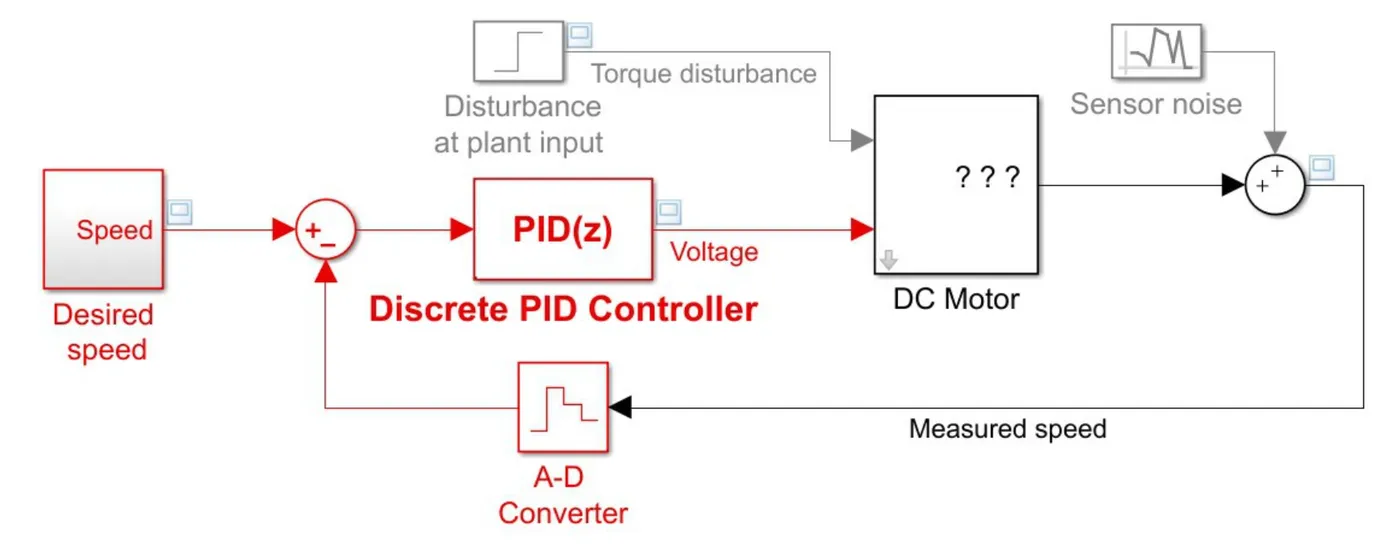

📚2 运行结果
编辑
编辑
