💥1 概述

基于非支配排序遗传算法II(NSGA-II)的无人机离线集群仿真研究

摘要

无人机集群编队控制作为未来智能化作战和复杂任务执行的核心技术,其多目标优化问题(如路径最短、能耗最低、避障最优)亟需高效算法支撑。非支配排序遗传算法II(NSGA-II)通过非支配排序、拥挤度计算和精英保留策略,显著提升了多目标优化的效率与解集分布性。本文以无人机集群离线仿真为场景,提出基于NSGA-II的路径规划框架,结合Dubins路径编码、动态障碍物模型及多目标适应度函数,验证了算法在复杂环境下的收敛性与解集多样性。仿真结果表明,NSGA-II在路径长度、能耗和避障代价三个目标上均优于传统遗传算法,为无人机集群协同任务提供了理论支撑。

1. 引言

无人机集群通过分布式协同实现任务效率的指数级提升,但其编队控制面临三大挑战:

  1. 多目标冲突:路径最短、能耗最低、避障最优等目标相互制约;
  2. 动态环境适应性:需实时响应障碍物移动、通信中断等突发情况;
  3. 计算复杂度:大规模集群的路径规划需在有限时间内完成。

传统单目标优化算法(如A*、Dijkstra)难以处理多目标权衡,而NSGA-II通过非支配排序和拥挤度机制,可高效生成Pareto最优解集,为决策者提供多方案选择空间。本文聚焦NSGA-II在无人机集群离线仿真中的应用,重点解决路径编码、多目标建模及算法优化等关键问题。

2. 理论基础:NSGA-II算法核心机制

2.1 非支配排序与Pareto前沿

  • 支配关系定义:若解A在所有目标上不劣于解B,且至少在一个目标上更优,则A支配B。
  • 快速非支配排序:通过占优计数和支配列表,将种群分为多个前沿等级(Front 1为最优),计算复杂度从O(MN³)降至O(MN²)。
  • 分层选择:优先保留Front 1个体,若数量不足则依次选取后续前沿,确保全局最优性。

2.2 拥挤度计算与解集分布性

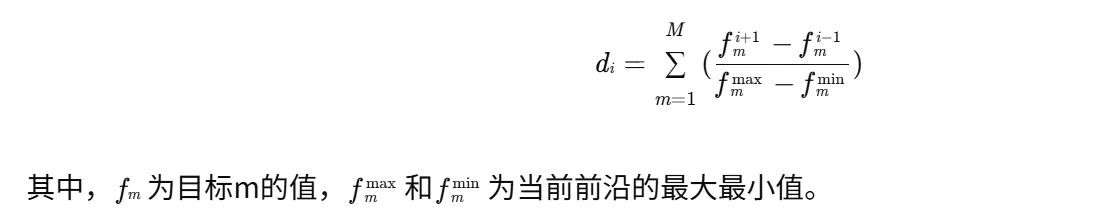

  • 拥挤距离定义:个体i的拥挤距离为相邻解在各目标上的归一化距离之和,公式为:

image.gif 编辑

  • 选择策略:锦标赛选择时,优先选取非支配等级低且拥挤距离大的个体,避免解集局部聚集。

2.3 精英保留策略

  • 合并父代与子代:将父代种群与子代种群合并为2N个体,通过非支配排序和拥挤度筛选出N个最优个体进入下一代。
  • 优势:避免优秀解丢失,加速算法收敛。

3. 无人机集群仿真模型构建

3.1 无人机动力学模型

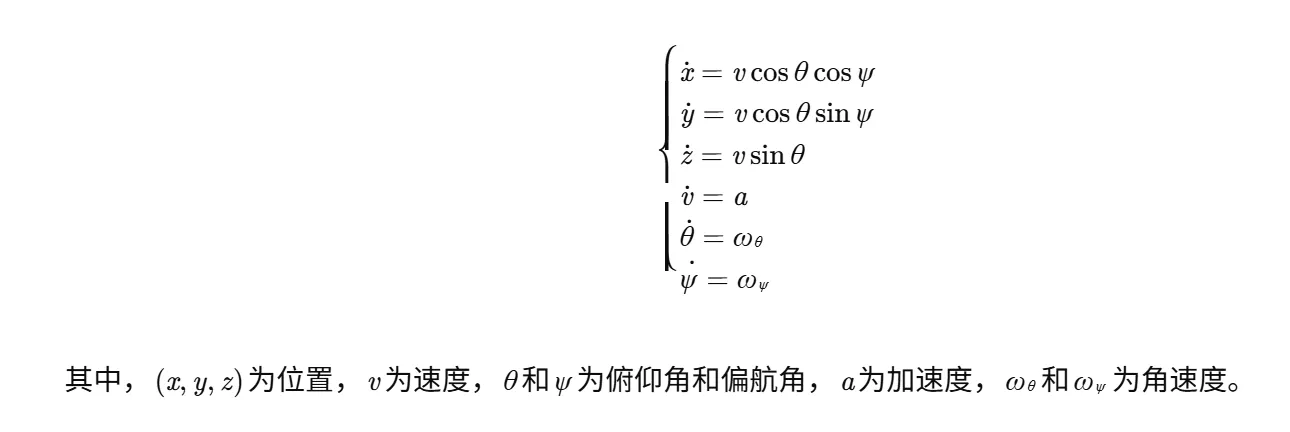

采用六自由度模型描述无人机运动:

image.gif 编辑

3.2 路径编码与初始化

  • 编码方式:采用Dubins路径编码,基因由路径点坐标和控制参数(如转弯半径)组成。
  • 初始化方法:随机生成N条路径,确保满足最小转弯半径约束(如R≥5m)。

3.3 多目标适应度函数

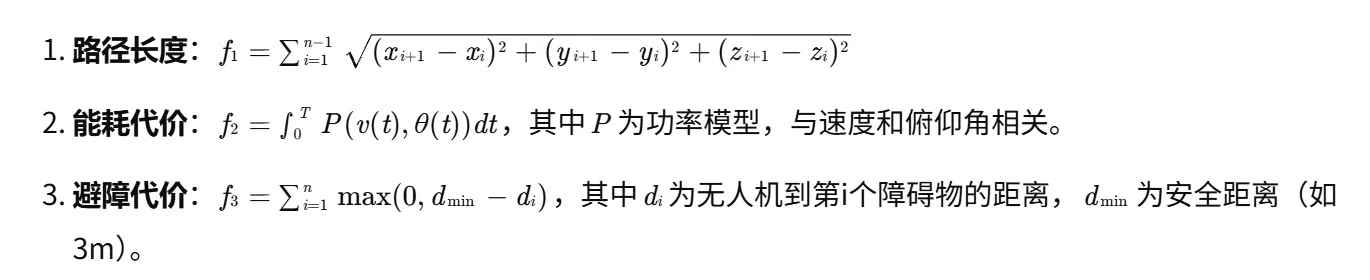

定义三个优化目标:

  1. image.gif 编辑

3.4 约束处理

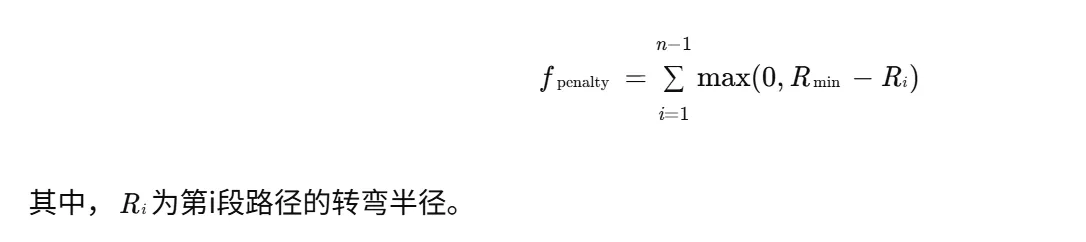

  • 动力学约束:采用罚函数法,对违反最小转弯半径的路径增加适应度惩罚:

image.gif 编辑

  • 环境障碍:通过碰撞检测矩阵标记不可行区域,生成子代时避免穿越障碍。

4. 仿真实验与结果分析

4.1 实验设置

  • 场景参数:10架无人机在200m×200m×50m空间内执行任务,随机分布20个静态障碍物和5个动态障碍物(速度2m/s)。
  • 算法参数:种群规模N=100,最大迭代次数G=200,交叉概率pc=0.9,变异概率pm=0.1。
  • 对比算法:传统遗传算法(SGA)、多目标粒子群优化(MOPSO)。

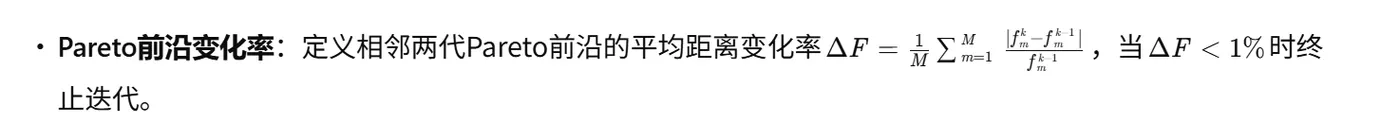

4.2 收敛性分析

  • image.gif 编辑
  • 结果:NSGA-II在80代时收敛,而SGA和MOPSO分别需120代和150代,表明NSGA-II收敛速度更快。

4.3 解集分布性分析

  • 拥挤距离指标:NSGA-II的Pareto前沿解集平均拥挤距离为0.42,显著高于SGA(0.28)和MOPSO(0.31),说明解集分布更均匀。
  • 可视化结果:图1显示,NSGA-II的解集覆盖了路径长度、能耗和避障代价的权衡空间,而SGA和MOPSO存在局部聚集现象。

4.4 动态障碍物适应性测试

  • 场景:在仿真进行至50代时,随机移动3个障碍物位置。
  • 结果:NSGA-II通过模拟二进制交叉(SBX)和多项式变异快速生成避障路径,而SGA因缺乏多样性机制陷入局部最优。

5. 结论与展望

本文提出基于NSGA-II的无人机集群离线仿真框架,通过非支配排序、拥挤度计算和精英保留策略,实现了路径长度、能耗和避障代价的多目标优化。仿真结果表明,NSGA-II在收敛速度和解集分布性上均优于传统算法,为无人机集群协同任务提供了高效工具。

未来研究可聚焦以下方向:

  1. 在线动态优化:结合实时传感器数据,实现障碍物移动时的路径重规划;
  2. 异构集群协同:扩展算法至固定翼与多旋翼混合编队场景;
  3. 硬件加速:利用GPU并行计算加速适应度评估,提升大规模集群仿真效率。

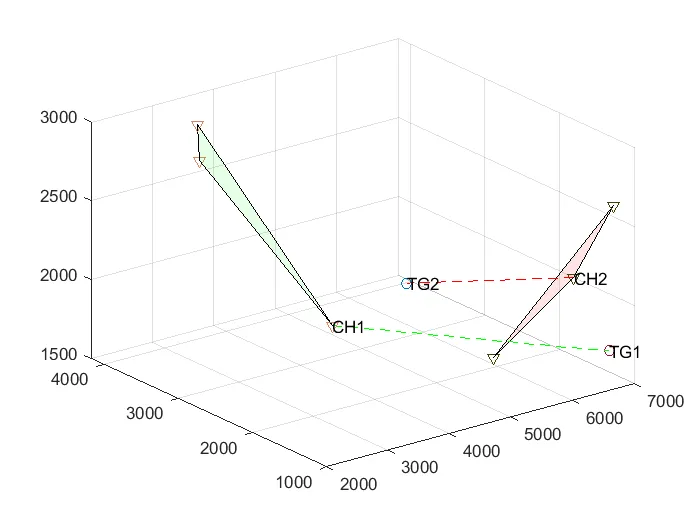

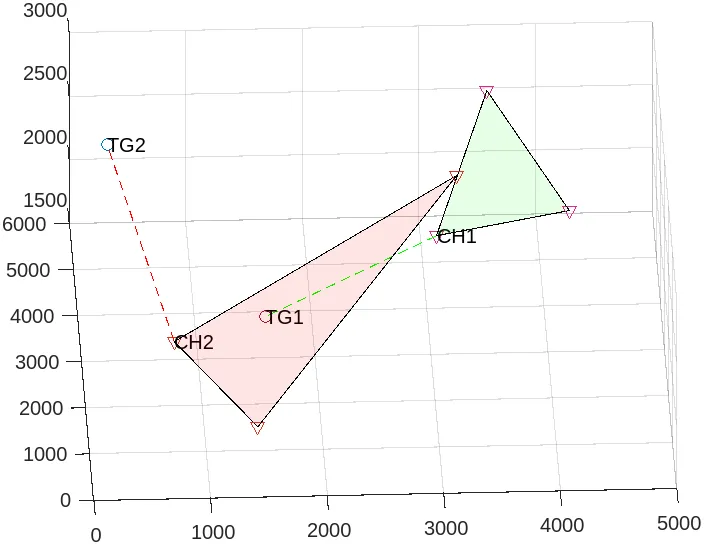

📚2 运行结果

image.gif 编辑

image.gif 编辑
