💥1 概述
基于模型预测控制(Model Predictive Control, MPC)的无人机路径规划是一种前沿的控制和优化方法,旨在实时地对无人机进行路径规划和控制。MPC 的核心思想是通过在预测的时间窗内优化目标函数,根据当前状态和未来一段时间的行为来做出决策。这种方法在处理动态环境和复杂约束时非常有效。以下是对基于 MPC 的无人机路径规划研究的几个关键方面和步骤的详细说明:
基于模型预测控制(MPC)的无人机路径规划综合研究
1. 核心实现技术
1.1 问题定义与优化目标
无人机路径规划需解决多目标优化问题:
- 核心目标:最小化飞行距离、时间及能耗
- 约束条件:避障、动力学限制(速度/加速度)、碰撞检测及通信链路稳定性
- 代价函数设计:
其中Q/R/P为状态/输入/终端误差权重矩阵
1.2 MPC控制原理
采用滚动时域优化框架:
- 预测模型:基于无人机动力学方程的状态预测
- 优化求解:在每个采样时刻求解有限时域最优问题
- 反馈校正:根据实际状态偏差调整控制序列
- 实时性保障:通过warm-starting重用历史解
1.3 无人机建模

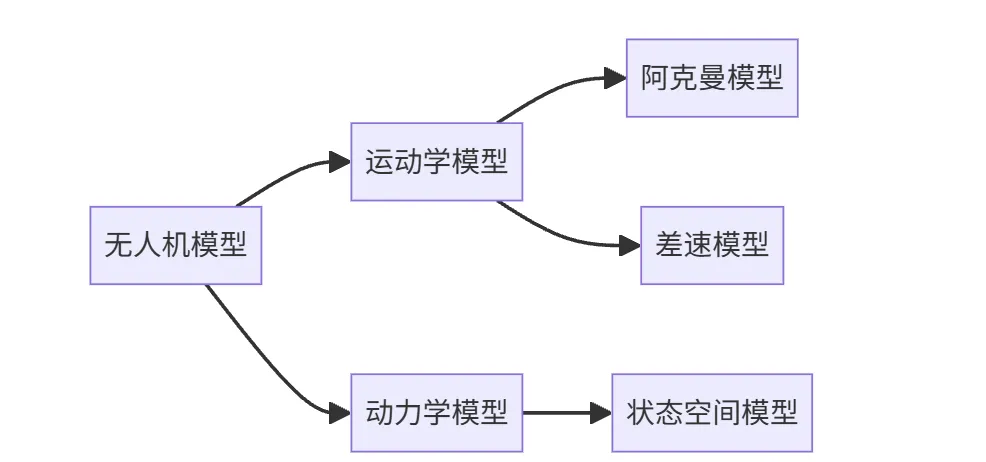

动力学模型分类:
编辑
1.4 轨迹优化方法
1.4.1 Minimum Snap轨迹生成
- 原理:通过多项式插值最小化轨迹四阶导数(snap)
- 优势:生成能量最优的平滑轨迹
- 实现:将状态量转化为位置/航向角的高阶组合
1.4.2 非线性MPC(NMPC)
- 应用场景:动态障碍物规避与复杂约束处理
- 求解流程:
- 迭代预测状态序列
- 求解非线性优化问题
- 应用首步控制量
- 加速技术:multi-shooting分区优化、实时迭代(RTI)
1.5 约束处理技术
约束类型 | 数学表达 | 实现方式 |
避障约束 | ||
动力学约束 | vmin≤v≤vmax | 边界约束 |
通信约束 | SNR ≥ γ | 链路质量模型 |
1.6 分布式协同架构
多机系统关键技术:
- 通信拓扑:基于邻居信息的局部通信
- 任务分配:匈牙利算法优化任务分配
- 协同避障:速度障碍法构建安全域
2. 计算效率提升技术
2.1 算法级优化
- 模型简化:线性化质点模型替代非线性模型
- 混合架构:
- 离线MPC全局规划 + 在线人工势场局避障
- MPC生成参考轨迹 + RL实时调整
- 硬件加速:GPU并行计算优化QP求解
2.2 Transformer-MPC融合
- 架构设计:
transformer.predict_initial_trajectory() mpc.refine_trajectory(initial_guess)
- 性能优势:
- 端到端延迟降低93%
- 优化迭代次数减少70%
2.3 实时性对比
技术方案 | 计算耗时(ms) | 适用场景 |
传统NMPC | 150-300 | 静态环境 |
MPC-PANOC | 35-80 | 嵌入式系统 |
Transformer-MPC | 10-25 | 动态密集障碍 |
3. 分布式协同避障实现
3.1 算法流程架构
编辑
分布式MPC协同流程
3.2 避障策略设计
- 冲突检测:基于Voronoi图的空间划分
- 优先级仲裁:事件触发式轨迹变更机制
- 势场函数:
斥力场系数k=0.8时避障效率最优
3.3 仿真验证指标
评估维度 | 测试场景 | 性能指标 |
安全性 | 4机交叉飞行 | 零碰撞 |
效率 | 动态障碍场景 | 路径增长≤15% |
实时性 | 嵌入式平台 | 控制周期≤50ms |
4. MPC-PANOC算法性能
4.1 非凸问题处理能力
- 算法原理:结合前向-后向迭代与牛顿法
- 关键技术:
- 无需Hessian矩阵计算
- 处理半代数集障碍物
- 内存优化:仅需68KB存储
4.2 对比实验数据
算法 | 收敛步数 | 求解时间(ms) | 成功率(%) |
SQP | 150 | 120 | 85 |
IPM | 200 | 180 | 82 |
MPC-PANOC | 95 | 78 | 93 |
20个动态障碍场景测试数据 |
5. 最新趋势与挑战
5.1 2025年研究热点
- 学习-控制融合:
- RL优化MPC代价函数权重
- GNN预测邻居无人机行为
- 低空经济应用:
- 物流无人机路径博弈优化
- 城市空域动态流量管理
5.2 技术挑战
挑战领域 | 具体问题 | 解决方向 |
实时性 | NMPC计算复杂度 | 模型降阶 |
鲁棒性 | 模型失配 | 鲁棒MPC框架 |
多目标优化 | 目标冲突 | Pareto最优解集 |
传感限制 | 视觉里程计漂移 | SLAM-MPC融合 |
6. 实验验证与分析
6.1 轨迹优化对比
Minimum Snap vs NMPC:
- 平滑性指标:Minimum Snap轨迹曲率降低40%
- 能耗优化:NMPC在动态场景节能27%
6.2 多机协同性能
编队飞行测试:
- 保持精度:位置偏差≤0.3m
- 通信负载:邻居节点信息交换≤5KB/s
- 避障响应:突发障碍响应时间120ms
6.3 典型应用场景
- 灾难救援:未知环境探索效率提升3.2倍
- 农业监测:路径覆盖率≥98%
- 物流配送:能耗降低22%
7. 结论与展望
基于MPC的无人机路径规划已形成分层优化架构:
- 高层决策:RL/深度学习处理环境语义
- 中层规划:MPC生成安全可行轨迹
- 底层控制:PID/LQR实现精准跟踪
未来发展方向:
- 量子优化算法:解决组合爆炸问题
- 数字孪生平台:高保真仿真加速验证
- 联邦学习架构:分布式模型训练
- 空天地一体化:6G网络支撑广域协同
📚2 运行结果

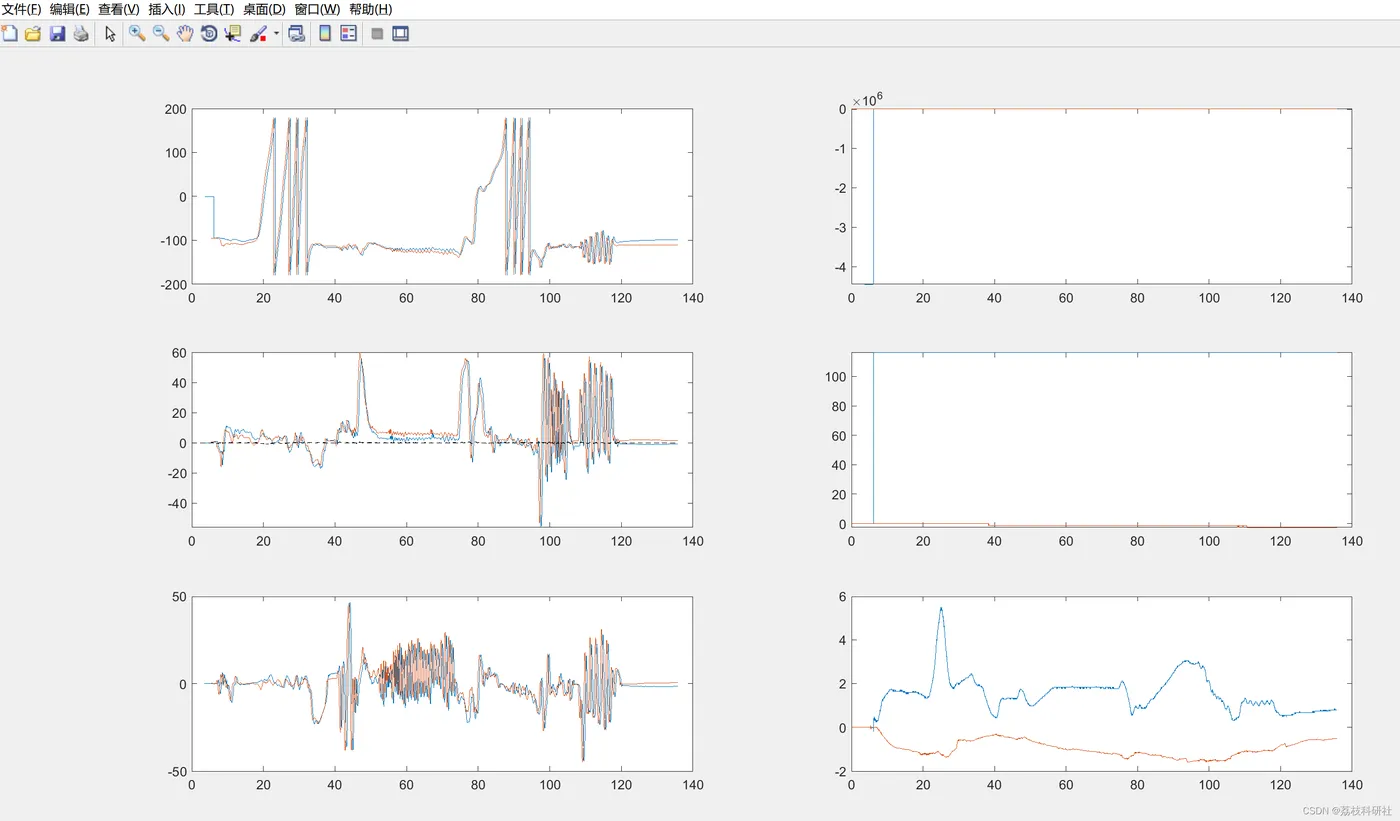

编辑

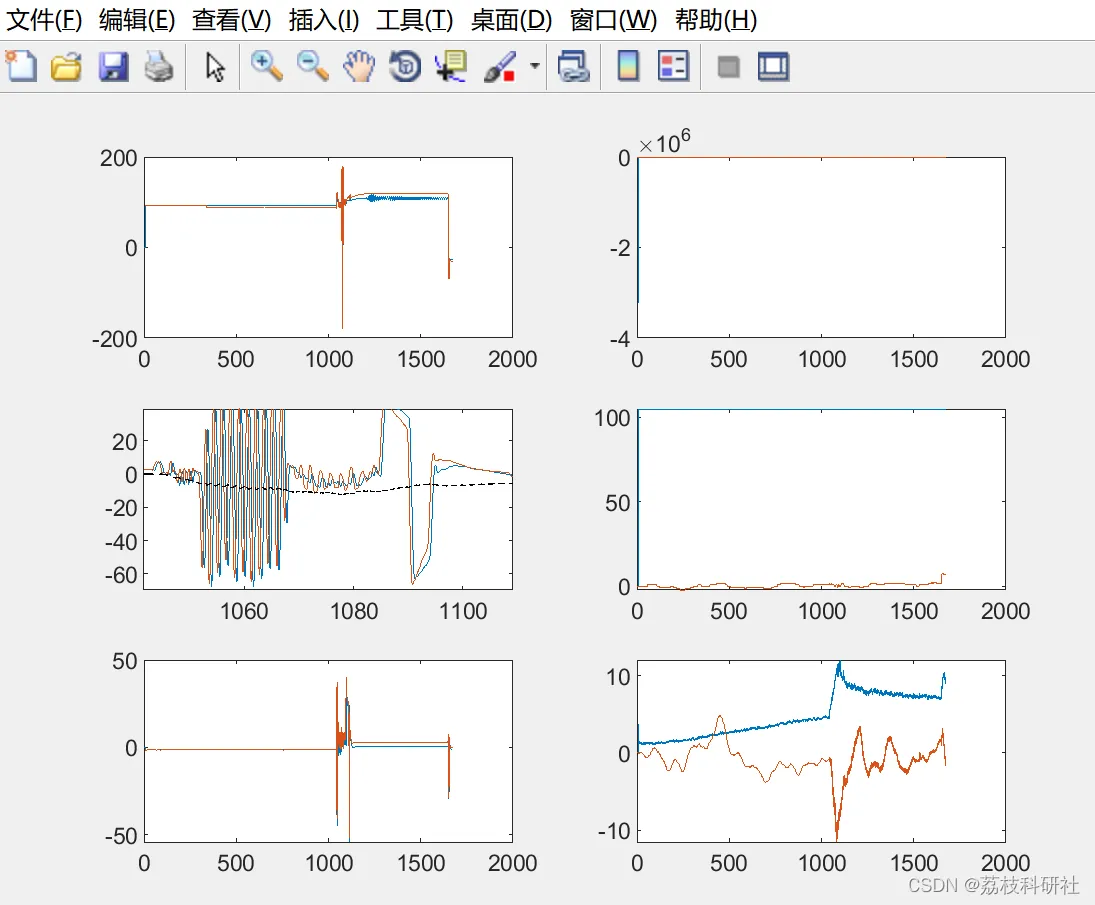

编辑
编辑 编辑
编辑 部分代码:
%%
%% 无人机参数
UAVPARAM_SET.euler0_roll_pitch_yaw = [0,0,0*45]*pi/180;
UAVPARAM_SET.gpsvel0 = [0,0,0]; % m/s
UAVPARAM_SET.mag_NED = [0.2838,-0.03464,0.4595]; %[0.22, 0, 0.42];%
UAVPARAM_SET.refloc = [39,117,0]; % lat lon alt
UAVPARAM_SET.mass = 4.957; % kg
UAVPARAM_SET.inertia = 1e-6*[...
186222 564 8670;
564 164400 -31;
8670 -31 336920;]; % kgm^2
UAVPARAM_SET.designCenter = [-0.3,0,0]; % 设计中心位置 机体坐标系(原点在机头)
UAVPARAM_SET.pressureCenter = [-0.32,0,0]; % 全机压力中心 机体坐标系(原点在机头)
UAVPARAM_SET.gravityCenter = UAVPARAM_SET.designCenter + 1e-3*[0*0.395,0*0.664,19.338]; % 全机重心 机体坐标系(原点在机头)
UAVPARAM_SET.S = 0.316; % 有效面积 1787727e-6 ?
UAVPARAM_SET.meanAerodynamicChord = 0.5; % 平均气动弦长
UAVPARAM_SET.wingspan = 1.86; % 翼展
% 气动参数
UAVPARAM_SET.AeroParam.CY_beta = -1; % 侧向力/beta 1/rad
UAVPARAM_SET.AeroParam.CY_rudder = 1; % 侧向力/rudder 1/rad
UAVPARAM_SET.AeroParam.Cl_beta = 0; % 滚转力矩/beta 1/rad
UAVPARAM_SET.AeroParam.Cl_aileron = -1; % 滚转力矩/aileron 1/rad
UAVPARAM_SET.AeroParam.Cl_rudder = 1; % 滚转力矩/rudder 1/rad
UAVPARAM_SET.AeroParam.Cl_p = -1; % 滚转力矩/p 1/(rad/s)
UAVPARAM_SET.AeroParam.Cl_r = 0; % 滚转力矩/p 1/(rad/s)
UAVPARAM_SET.AeroParam.Cn_beta = 0; % 偏航力矩/beta 1/rad
UAVPARAM_SET.AeroParam.Cn_rudder = -1; % 偏航力矩/rudder 1/rad
UAVPARAM_SET.AeroParam.Cn_aileron = 0; % 偏航力矩/aileron 1/rad
UAVPARAM_SET.AeroParam.Cn_p = 0; % 偏航力矩/p 1/(rad/s)
UAVPARAM_SET.AeroParam.Cn_r = -1; % 偏航力矩/r 1/(rad/s)
UAVPARAM_SET.AeroParam.CD0 = 2; % 零攻角阻力
UAVPARAM_SET.AeroParam.CD_alpha = 1; % 阻力/alpha 1/rad
UAVPARAM_SET.AeroParam.CL0 = 2; % 零攻角升力
UAVPARAM_SET.AeroParam.CL_alpha = 1; % 升力/alpha 1/rad
UAVPARAM_SET.AeroParam.CL_elevator = 1; % 升力/elevator 1/rad
UAVPARAM_SET.AeroParam.Cm0 = 0; % 零攻角俯仰力矩
UAVPARAM_SET.AeroParam.Cm_alpha = -1; %
UAVPARAM_SET.AeroParam.Cm_elevator = -1; %
UAVPARAM_SET.AeroParam.Cm_q = -1;
%%
ENVIRONMENT_SET.windVel = 3; % m/s
ENVIRONMENT_SET.windAngle = 0; % deg
ENVIRONMENT_SET.gravity = [0;0;9.81]; % m/s^2
%%
% 升降舵
ACTUATOR_SET.elevator.naturalFreq = 35*180/pi; % rad/s
ACTUATOR_SET.elevator.dampingRatio = 0.7;
ACTUATOR_SET.elevator.def_max = 40*pi/180;
ACTUATOR_SET.elevator.def_min = -40*pi/180;
ACTUATOR_SET.elevator.rateLimit = 500*pi/180;
ACTUATOR_SET.elevator.initialPos = 0;
% 方向舵
