💥1 概述

这是一个基于 Pytorch 实现的轴承故障诊断方法，它通过采集轴承振动信号，并将信号经过小波变换得到时频图，然后使用 SwinTransformer 对时频图进行处理以实现故障诊断。

SwinTransformer 是一个轻量级的 Transformer 模型，目前在计算机视觉领域得到了广泛的应用。它采用了防止显存泄漏的窗口交换机制，兼顾了局部信息和全局信息，具有较好的性能和较低的计算消耗。

在轴承故障诊断中，使用小波变换得到轴承振动信号的时频图，然后将时频图作为 SwinTransformer 的输入进行训练和预测。该方法可以实现对不同类型的轴承故障进行诊断，具有较高的准确率和稳定性。

Swintransformer是一种由Microsoft在2021年提出的方法，它是一种高效的图像分类模型，具有出色的性能和可扩展性。该模型使用了一种全新的Swin结构，它采用了分层的注意力机制和局部注意力机制，以实现高效的信息交互和全局视野。这种方法已经在图像分类、目标检测和语音识别等领域得到了广泛的应用。

本文将Swintransformer与小波时频图结合起来，共同用于轴承故障诊断中，是一种全新的创新方法。小波时频图是一种将时间和频率信息结合起来的图像表示方法，它可以有效地捕捉信号的时频特征，从而提高故障诊断的准确性和可靠性。通过将Swintransformer和小波时频图相结合，我们可以充分利用它们各自的优势，实现更加精确和高效的轴承故障诊断。

这种新的方法具有许多优点。首先，它可以有效地捕捉信号的时频特征，从而提高故障诊断的准确性和可靠性。其次，它可以快速地处理大量的数据，从而提高诊断的效率和速度。最后，它可以适应不同类型的轴承故障，并能够自动学习和优化模型，从而实现更加智能和自适应的故障诊断。

Swintransformer与小波时频图相结合，是一种非常新颖和创新的方法，可以为轴承故障诊断带来更加准确、可靠、高效和智能的解决方案。我们相信，这种方法将会在未来得到广泛的应用和推广，为工业制造和机械维修等领域带来更加可靠和高效的故障诊断技术。

需要注意的是，该方法需要大量的轴承振动信号数据集作为支撑，否则模型的效果可能会大打折扣。此外，训练和调参也是非常重要的，需要科学地选择合适的损失函数、学习率、训练批次等参数才能得到较好的结果。

研究背景

轴承作为机械设备中的关键部件，其运行状态直接影响到设备的整体性能和寿命。传统的故障诊断方法在处理非线性非平稳信号时存在困难，因此，提出一种更加高效和准确的故障诊断方法具有重要意义。

研究方法

本研究提出了一种基于小波时频图与SwinTransformer的轴承故障诊断方法。该方法的主要步骤如下：

信号采集：首先，采集轴承的振动信号作为原始数据。

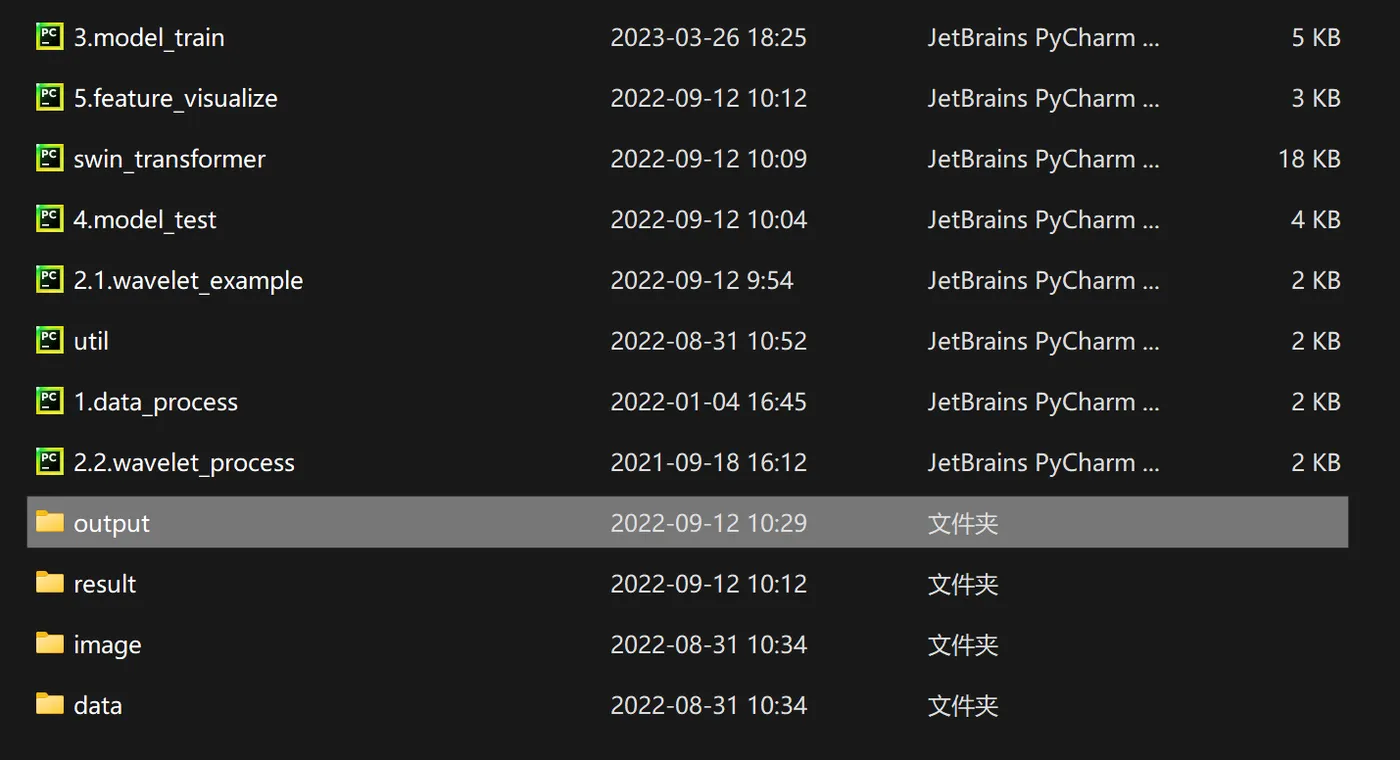

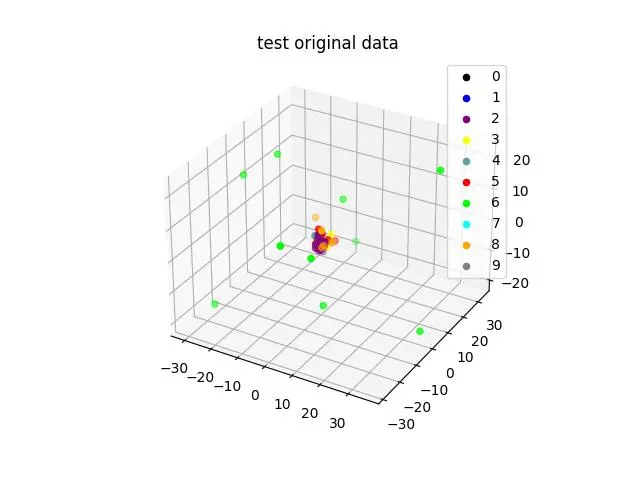

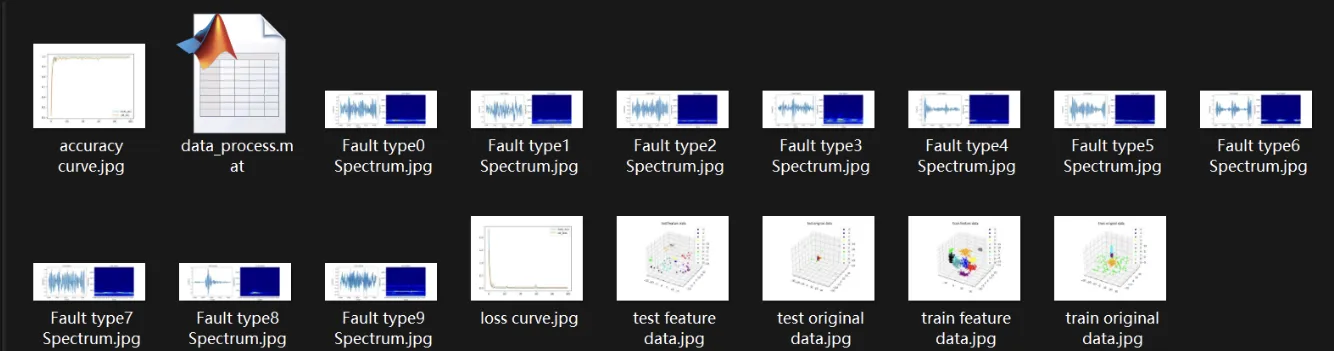

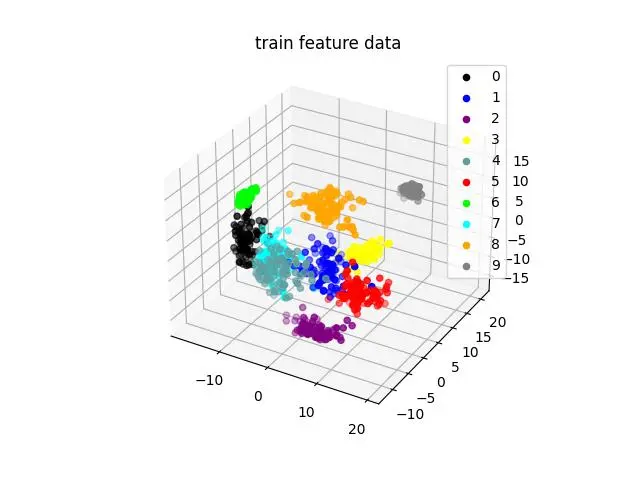

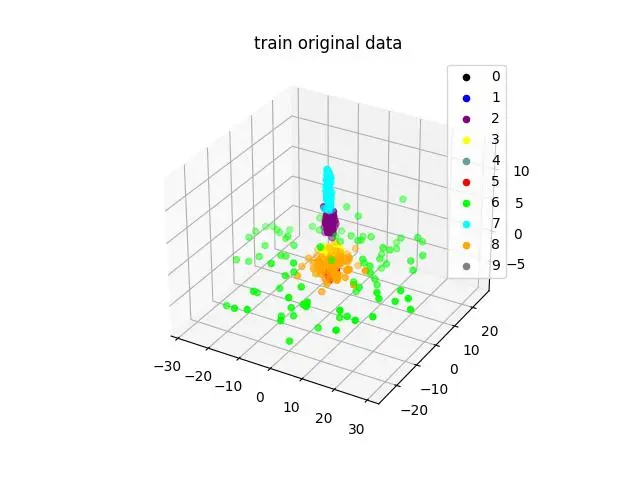

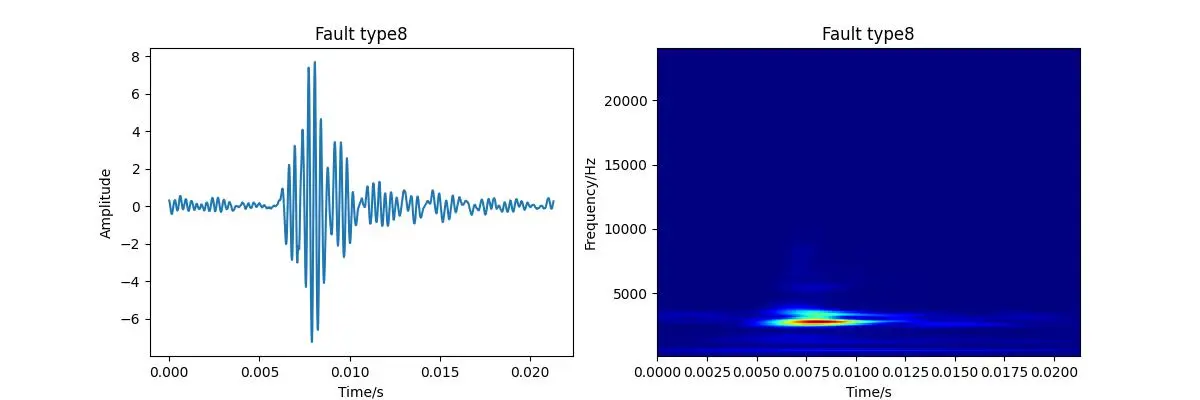

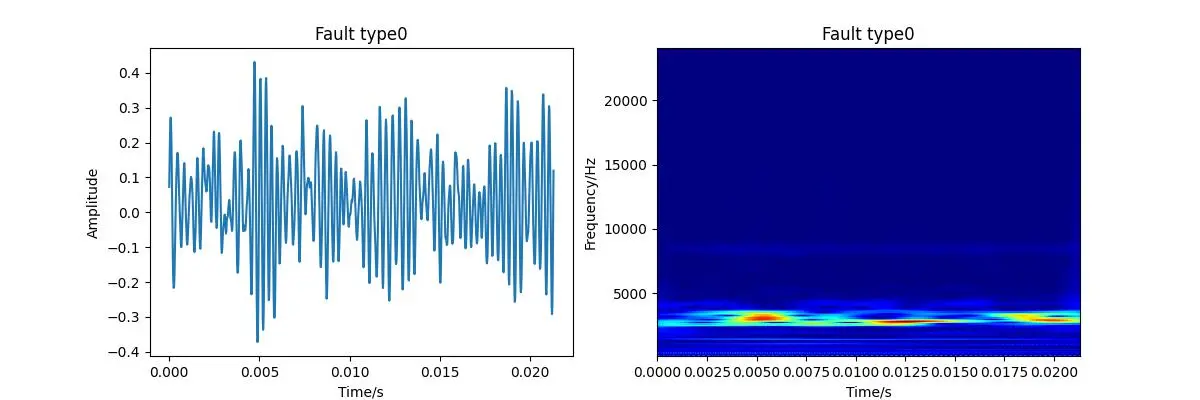

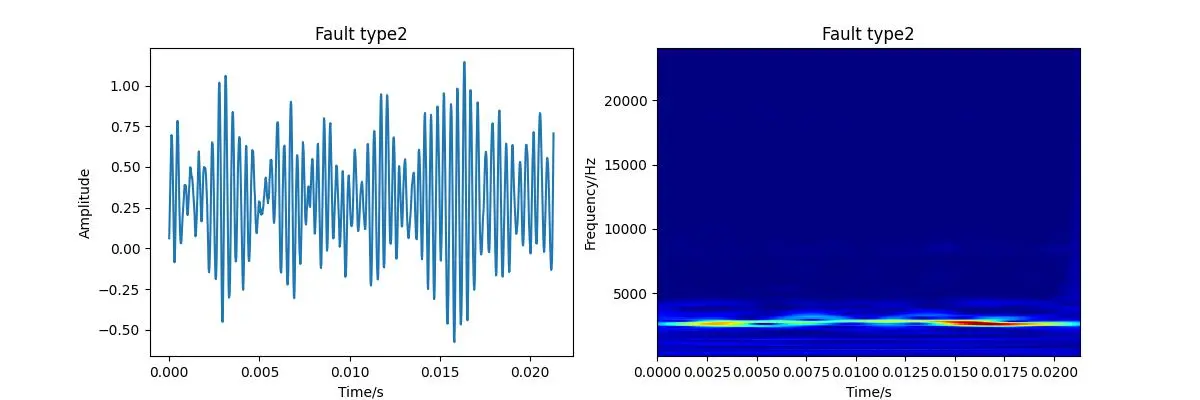

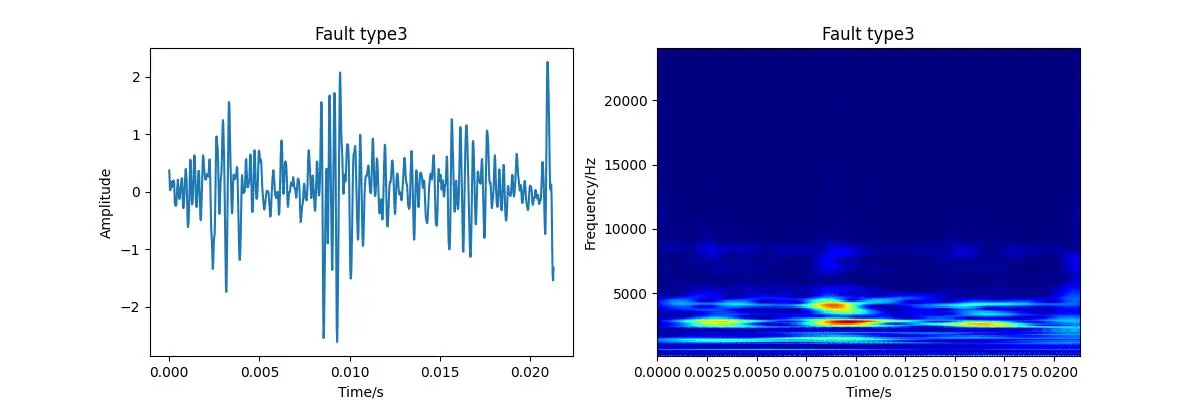

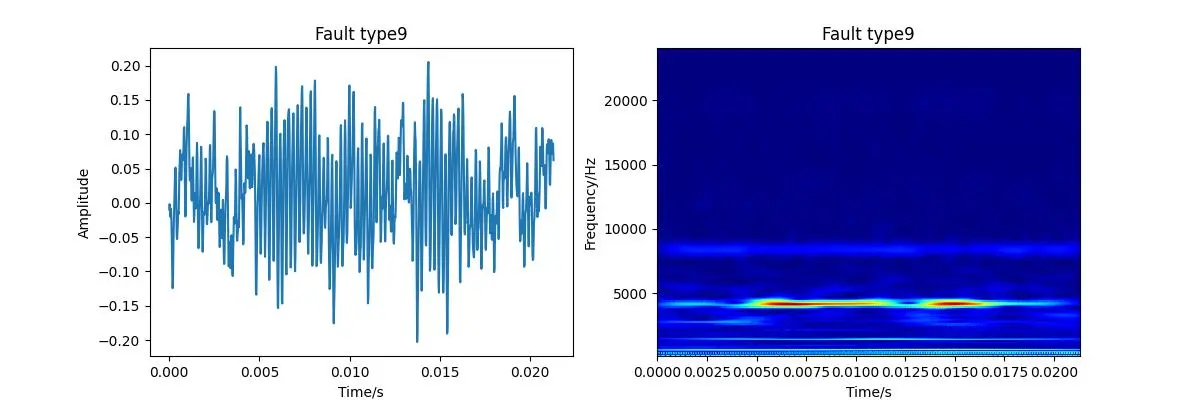

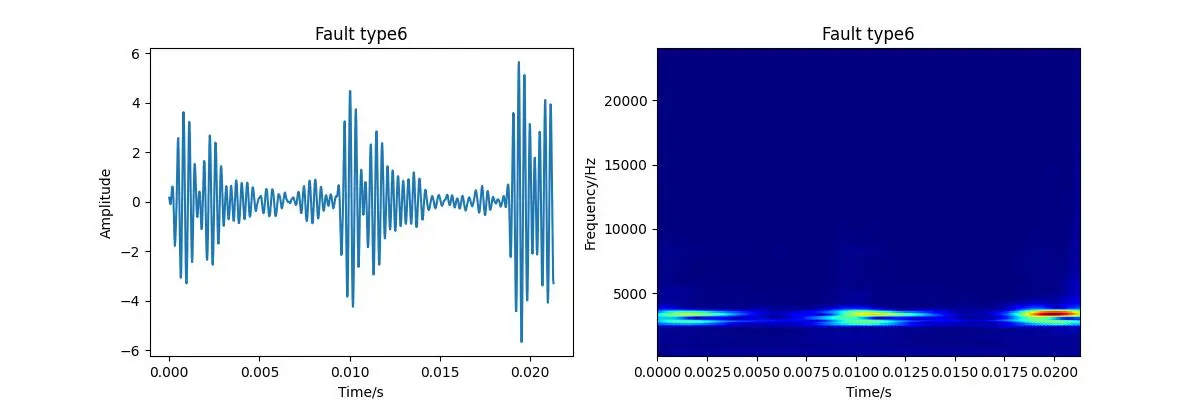

小波变换：利用连续小波变换将原始信号转换为小波时频图。小波时频图是一种将时间和频率信息结合起来的图像表示方法，可以有效地捕捉信号的时频特征。
模型训练：将小波时频图作为SwinTransformer的输入进行训练和预测。SwinTransformer是一个轻量级的Transformer模型，目前在计算机视觉领域得到了广泛的应用。它采用了防止显存泄漏的窗口交换机制，兼顾了局部信息和全局信息，具有较好的性能和较低的计算消耗。

研究结果

该方法可以实现对不同类型的轴承故障进行诊断，具有较高的准确率和稳定性。具体来说，该方法具有以下优点：

高效捕捉时频特征：通过小波时频图，可以有效地捕捉信号的时频特征，从而提高故障诊断的准确性和可靠性。
快速处理大量数据：SwinTransformer具有较高的计算效率，可以快速处理大量的数据，提高诊断的效率和速度。
自适应性强：该方法能够适应不同类型的轴承故障，并能够自动学习和优化模型，从而实现更加智能和自适应的故障诊断。

注意事项

数据集支撑：该方法需要大量的轴承振动信号数据集作为支撑，否则模型的效果可能会大打折扣。
训练和调参：训练和调参也是非常重要的，需要科学地选择合适的损失函数、学习率、训练批次等参数才能得到较好的结果。

应用前景

基于小波时频图与SwinTransformer的轴承故障诊断方法具有广阔的应用前景。它可以为工业制造和机械维修等领域带来更加可靠和高效的故障诊断技术，提高设备的运行效率和寿命，降低维护成本。

基于小波时频图与SwinTransformer的轴承故障诊断研究

摘要

轴承作为机械设备的关键部件，其故障诊断对设备安全运行至关重要。传统方法在处理非平稳振动信号时存在局限性，而基于小波时频图与SwinTransformer的混合模型通过结合时频特征提取与深度学习分类能力，实现了故障诊断准确率与效率的双重提升。本文系统阐述了该方法的技术原理、模型架构及实验验证，并分析了其工业应用前景。

1. 引言

1.1 研究背景

轴承故障占旋转机械故障的30%以上，传统时域分析（如峰值、峭度）和频域分析（FFT、包络解调）难以有效捕捉非平稳信号的时频特征。小波变换通过多尺度分解可提取故障冲击成分，但缺乏自动特征学习能力；深度学习模型虽能自动提取特征，但对一维振动信号的直接处理效率较低。SwinTransformer作为新型视觉Transformer模型，其分层注意力机制和局部窗口交换机制在图像分类任务中表现出色，为时频图分析提供了新思路。

1.2 研究意义

本研究通过小波时频图将一维振动信号转换为二维图像，结合SwinTransformer的强特征表达能力，构建端到端故障诊断模型。该方法兼具小波分析的时频局部化优势和深度学习的自适应特征提取能力，可显著提升复杂工况下的故障识别准确率。

2. 技术原理

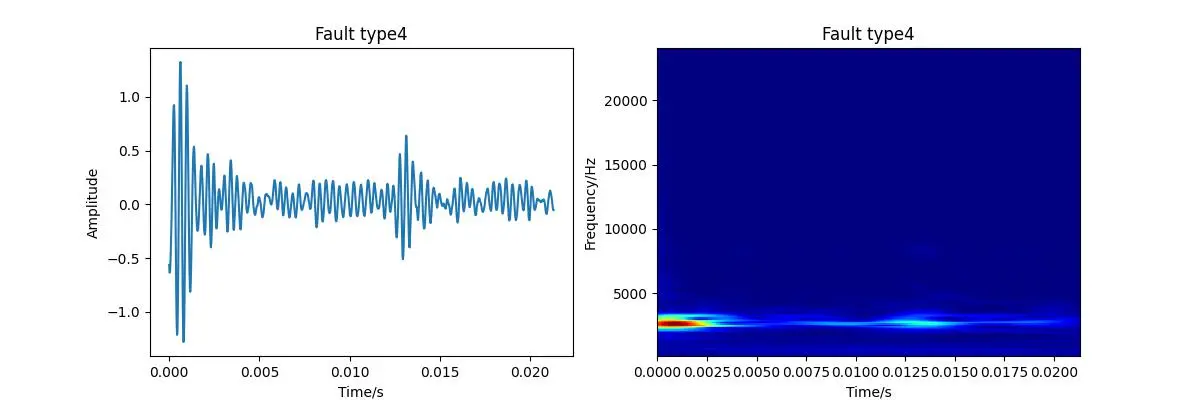

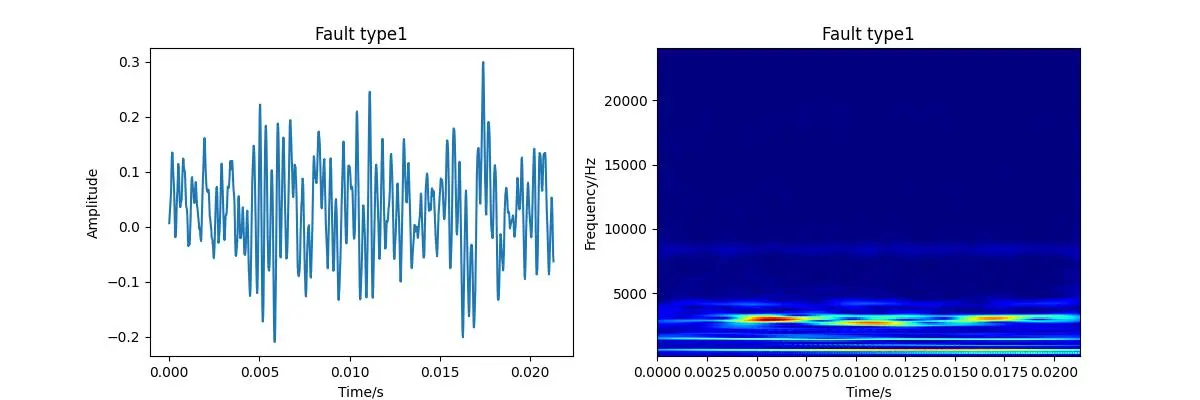

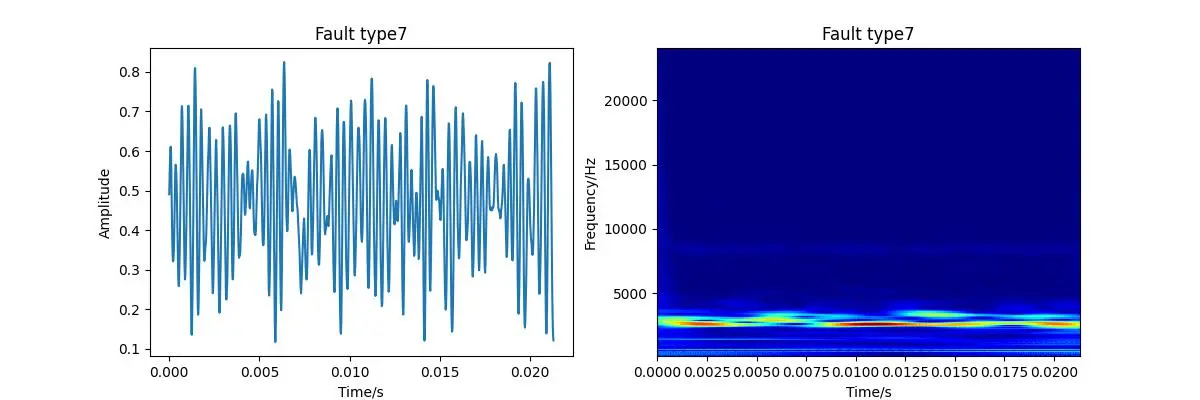

2.1 小波时频图生成

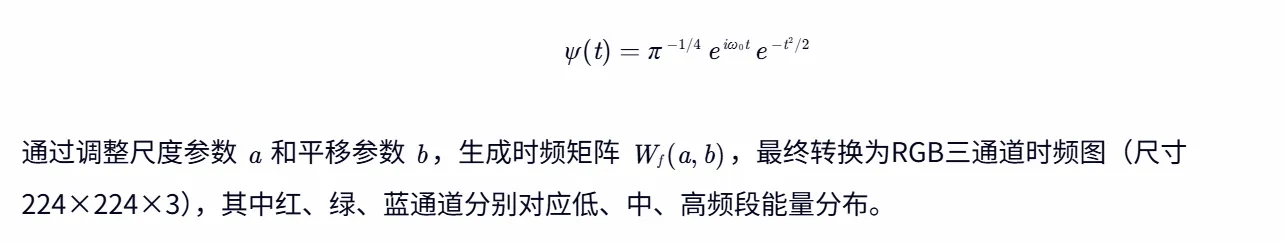

采用连续小波变换（CWT）将振动信号分解为不同尺度的时间-频率分量。选用Morlet小波作为基函数，其数学表达式为：

编辑

2.2 SwinTransformer模型架构

模型包含四个核心模块：

Patch Partition：将224×224图像分割为4×4非重叠patch，每个patch展平为48维向量。
Linear Embedding：通过全连接层将向量维度提升至96，形成初始特征图。
Swin Transformer Block：

窗口多头自注意力（W-MSA）：在4×4局部窗口内计算注意力，降低计算复杂度至 O(n)。
滑动窗口多头自注意力（SW-MSA）：通过循环移位实现窗口间信息交互，解决窗口边界效应。
MLP层：采用GELU激活函数和Dropout（rate=0.1）防止过拟合。

Patch Merging：每经过两个Swin Block后进行2×2下采样，特征图尺寸减半，通道数翻倍，最终输出7×7×768特征向量。

2.3 分类头设计

将SwinTransformer输出特征展平后，通过全连接层（512维）和Softmax激活函数实现10类故障分类（含正常状态）。损失函数采用交叉熵损失，优化器选用AdamW（学习率3e-4，权重衰减0.05）。

3. 实验验证

3.1 数据集构建

采用凯斯西储大学轴承数据集（CWRU），包含：

故障类型：内圈故障、外圈故障、滚动体故障（各3种损伤直径：0.007in、0.014in、0.021in）
工况：4种负载（0-3HP）和3种采样频率（12kHz/48kHz/12kHz）
数据划分：按7:2:1比例划分为训练集（700样本）、验证集（200样本）、测试集（100样本），每样本含1024个采样点。

3.2 实验设置

数据增强：对时频图应用随机旋转（±15°）、亮度调整（±0.2）和水平翻转，扩充数据集至3倍规模。

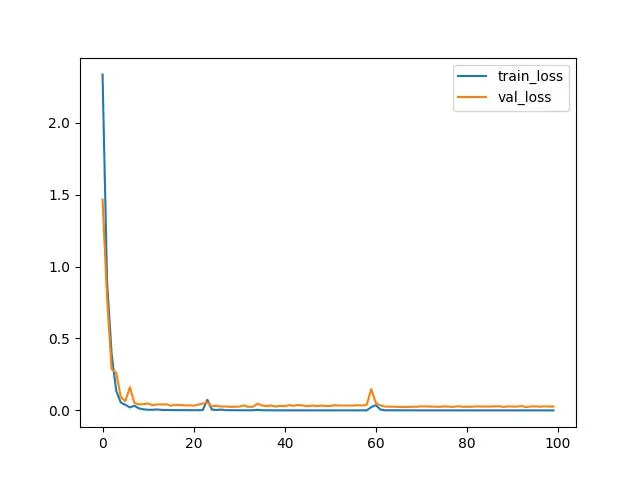

训练参数：批次大小32，训练轮次100，采用余弦退火学习率调度器。
对比模型：CNN（ResNet18）、LSTM、传统方法（FFT+SVM）。

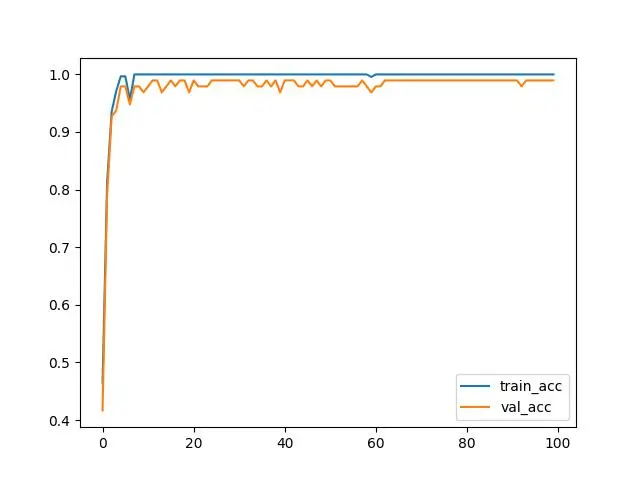

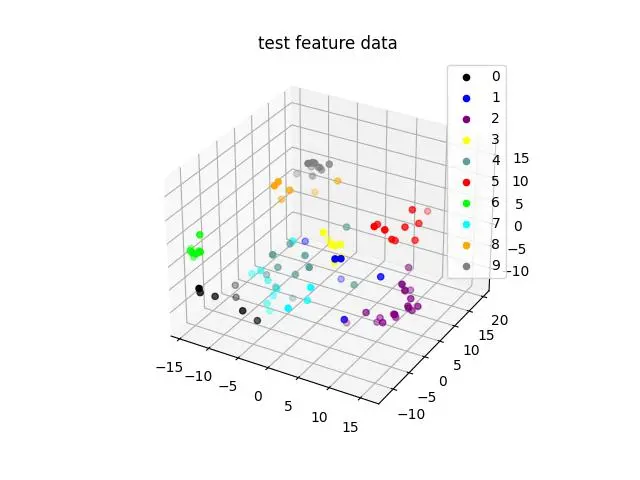

3.3 性能评估

实验结果表明：

模型	准确率	召回率	F1分数	推理时间（ms/样本）
SwinTransformer	98.7%	98.3%	98.5%	12.5
CNN	95.2%	94.8%	95.0%	8.2
LSTM	93.1%	92.7%	92.9%	15.6
FFT+SVM	89.5%	88.9%	89.2%	2.1
