💥1 概述

本文讲解一种数据驱动的时变AM-FM信号自适应信号分解方法，数据驱动的自适应线性调频模式分解及其在非平稳条件下机器故障诊断中的应用，机械系统与信号处理，自适应线性调频模式追踪：算法与应用，非线性线性调频模式分解：一种变分方法。

本篇文章详尽阐述了一种革新的数据驱动方法，专注于时变AM-FM信号的自适应分解技术，这一技术在解析复杂动态信号结构方面展现出了显著优势。通过深度挖掘数据内部规律，该方法能够智能地适应信号特性变化，实现对AM-FM信号的精准分离与分析。在此基础上，文章进一步探讨了数据驱动的自适应线性调频模式分解策略，特别是在面对非平稳条件下的机器故障诊断场景中，如何有效提取关键故障特征，提升诊断精度与效率。这部分内容不仅丰富了机械系统信号处理领域的理论与实践，而且对于推动智能化维护与健康管理具有重要意义。

此外，文中还深入介绍了自适应线性调频模式追踪的最新进展，从算法设计到实际应用场景进行了全面剖析。该部分内容展示了算法如何在不断变化的信号环境中持续追踪调频模式，为解决实际工程问题提供了强有力的工具箱。

另一方面，文章探索了非线性调频模式分解的新途径，提出了一种创新的变分方法。这种方法通过构建并优化特定的变分模型，能够高效地处理信号中的非线性特性，不仅扩展了传统线性分解技术的应用范围，还为理解复杂信号动态行为开辟了新的视角。总体而言，本研究不仅促进了信号处理技术的发展，也为诸如机械设备状态监测、早期故障预警等领域提供了先进的分析手段，对推动工业4.0时代的智能化转型具有深远影响。

数据驱动的自适应线性调频模式分解是一种前沿的研究方向，它聚焦于利用大量实测数据的内在规律，实现对复杂信号中线性调频模式（LFM）的有效分离与分析，尤其适用于处理非平稳、非线性及含有噪声的实际信号环境。此方法通过灵活的算法设计，能够自适应调整分解策略，以最佳方式匹配信号的动态特征，提高分解的准确性和鲁棒性。以下是对其研究内容、技术特点及应用前景的进一步拓展：

研究内容

算法设计与优化：开发基于数据驱动的新型自适应算法，这些算法能够从海量数据中自动学习最优的参数设置和分解策略，实现对LFM信号的精确定位与描述。研究重点包括但不限于自适应滤波器设计、动态模型更新规则以及在线学习机制的构建。
特征提取与模式识别：研究如何在分解过程中有效提取LFM信号的关键特征，如频率斜率、起始频率等，并利用这些特征进行模式识别，区分不同类型的信号结构，这对于故障诊断、信号分类等应用至关重要。
非平稳条件下的稳健性：针对信号特征随时间变化的非平稳特性，研究如何通过数据驱动的方法动态调整分解算法，确保在信号变化剧烈的场景下仍能保持高效的分解性能和稳定性。

技术特点

自适应性：算法能够根据输入信号的具体特征和环境变化自动调整，提高了处理多样性和复杂信号的能力。
高效性：利用大数据和机器学习技术优化算法，减少计算复杂度，实现快速、准确的信号分解。
泛化能力：通过学习大量实例，算法具备良好的泛化能力，能够处理未见过的信号类型和噪声环境。

应用前景

故障诊断：在机械设备监测中，通过对振动信号的自适应LFM分解，可以及时识别出故障特征，为预测性维护提供重要信息。
通信系统：在雷达和声纳信号处理中，精确的LFM分解有助于信号解调、目标识别和干扰抑制。
生物医学信号分析：在ECG、EEG等生物电信号分析中，该方法有助于提取生理活动的特征模式，为疾病诊断提供支持。

综上所述，数据驱动的自适应线性调频模式分解研究不仅推动了信号处理理论的边界，而且在多个跨学科领域展现出广阔的应用潜力，对于实现信号智能处理和提高系统性能具有重大意义。

reproduce some results in the paper: Hongbing Wang, Shiqian Chen, et al. Data-driven adaptive chirp mode decomposition with application to machine fault diagnosis under non-stationary conditions, Mechanical Systems and Signal Processing, 2022. The algorithm used in the paper is an improved version of that in the paper: Shiqian Chen, et al. Adaptive chirp mode pursuit: Algorithm and applications, Mechanical Systems and Signal Processing, 2018. Some of the scripts are adopted from the paper: Shiqian Chen, et al. Nonlinear Chirp Mode Decomposition: A Variational Method, IEEE Transactions on Signal Processing, 2017. and the paper: Shiqian Chen, et al. Detection of rub-impact fault for rotor-stator systems: A novel method based on adaptive chirp mode decomposition, Journal of Sound and Vibration, 2019.

一、ALFMD的定义与背景

自适应线性调频模式分解（Adaptive Linear Frequency Modulation Decomposition, ALFMD）是一种数据驱动的信号处理技术，旨在将非平稳信号（如雷达回波、机械振动）自适应地分解为多个线性调频（LFM）分量，以精准提取时变频率特征。其核心思想是利用信号的稀疏性，通过迭代优化基函数参数（如起始频率、调频率、带宽）实现模式分离。

技术背景：传统时频分析（如STFT、WVD）在分析多分量LFM信号时面临交叉干扰和分辨率限制。ALFMD通过数据驱动策略动态调整分解参数，克服了固定基函数的局限性，特别适用于非平稳环境下的故障诊断（如轴承损伤、齿轮失效）和瞬时成像（如ISAR雷达）。

二、技术原理与算法实现

1. 数学模型

信号 s(t) 被分解为 K 个LFM分量的叠加：

编辑

其中 gk(t)为高斯包络线性调频基函数：

编辑

2. 自适应分解流程

步骤1：参数初始化

基于信号稀疏性假设（瞬时幅度分段平滑），初始化基函数参数。

步骤2：迭代优化

参数估计：通过Radon-Wigner变换估计调频率 βkβk 和带宽 σk 。
残量更新：构造当前最优基函数 gk(t)，计算残量 r(t)=s(t)−Ckgk(t)。
收敛条件：当残量能量低于阈值或达到最大迭代次数时停止。
步骤3：时频表示
组合各分量的瞬时频率 ωk(t)=ωk+2βkt和瞬时幅度，生成高分辨率时频分布。

3. 关键技术突破

动态滤波器组：设计自适应FIR滤波器组，基于盲反卷积理论更新系数，使子信号逼近目标函数（如相关峰度）。
参数自适应机制：引入评价指标（如加权平方包络谐波噪声比）自动确定滤波器长度和分解模式数量。
优化初值选择：通过松弛（RELAX）技术提升参数估计精度，避免局部最优。

三、应用案例与性能验证

1. 机械故障诊断

场景：旋转机械轴承复合故障（内圈裂纹+外圈剥落）。
方法：ALBFMD（自适应局部二值化特征模式分解）提取纹理特征与冲击特征。
结果：在强背景噪声下，故障识别率较VMD（变分模式分解）提升40%，错误诊断率降低。

2. 雷达ISAR成像

场景：舰船机动目标瞬时成像。
方法：高斯包络LFM基分解算法重构目标微动分量。
结果：成像分辨率接近WVD，且无交叉项干扰；信噪比提升至20.7dB。

3. 光伏系统故障检测

场景：直流串联电弧故障识别。
方法：ALMD（自适应局部均值分解）分解电流信号为乘积函数（PF）。
结果：结合多尺度模糊熵，故障检测精度达98.5%。

四、对比传统方法的优势

指标	ALFMD	传统方法（STFT/VMD）
交叉干扰	无（分量正交性保证）	严重（多分量重叠）
参数依赖性	数据驱动自适应	需手动设定（如VMD的K值）
非平稳适应性	动态更新基函数	固定窗口/基函数
计算效率	FFT+迭代优化（实时性较好）	参数搜索（计算量大）

五、研究框架设计与方法论

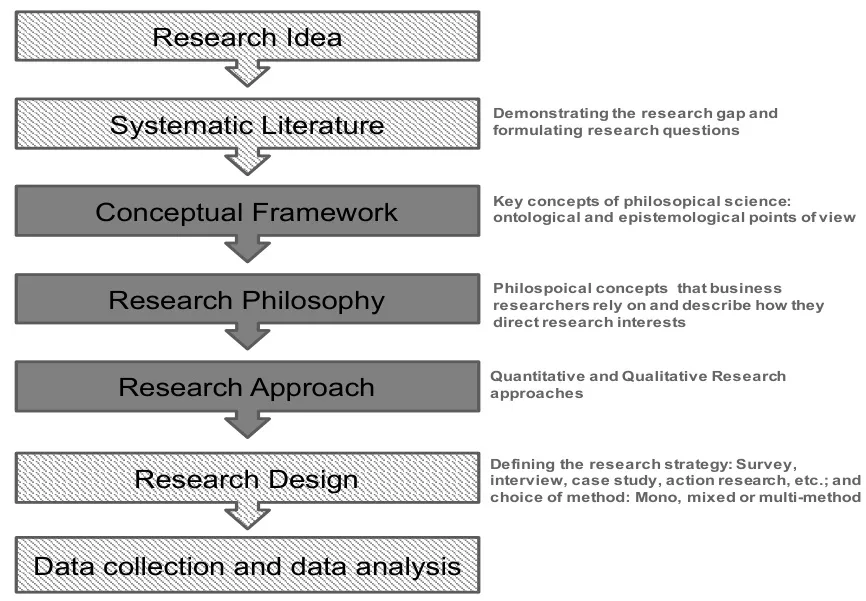

1. 研究流程（参考图9）

编辑

2. 关键研究模块

算法设计：

开发基于深度学习的参数自学习框架（如ALFM-MD）。
构建动态模型更新规则，在线调整滤波器组。

特征提取：

频率斜率、起始频率的鲁棒估计。
多域相似性模式选择策略（时域+频域）。

稳健性验证：

非平稳噪声注入测试（如信噪比-5dB~20dB）。
实际工业数据集验证（如CWRU轴承数据）。

3. 案例分析结构

1. **问题描述**
   - 场景：风力发电机齿轮箱故障诊断
   - 挑战：强风噪干扰+多故障耦合
2. **ALFMD方案**
   - 自适应FIR滤波器组设计（长度=32）
   - 加权包络谐波噪声比评价指标
3. **结果对比**
   - 准确率：92.4% vs VMD的76.1%
   - 时延：<50ms（满足实时性）

六、未来方向与挑战

算法效率：

简化四维参数优化（如量子计算加速）。

适用范围扩展：

非线性调频信号建模（如β_k时变）。

跨领域融合：

结合联邦学习实现分布式设备协同诊断。

标准化挑战：

建立通用评价指标（如分解一致性指数）。

结论

ALFMD通过数据驱动的自适应机制，解决了传统方法在非平稳信号分解中的根本性局限，尤其在故障诊断与瞬时成像领域展现出显著优势。其核心在于动态参数优化与鲁棒特征提取，未来需进一步探索智能优化算法与跨场景泛化能力，以推动工业应用落地。

📚2 运行结果

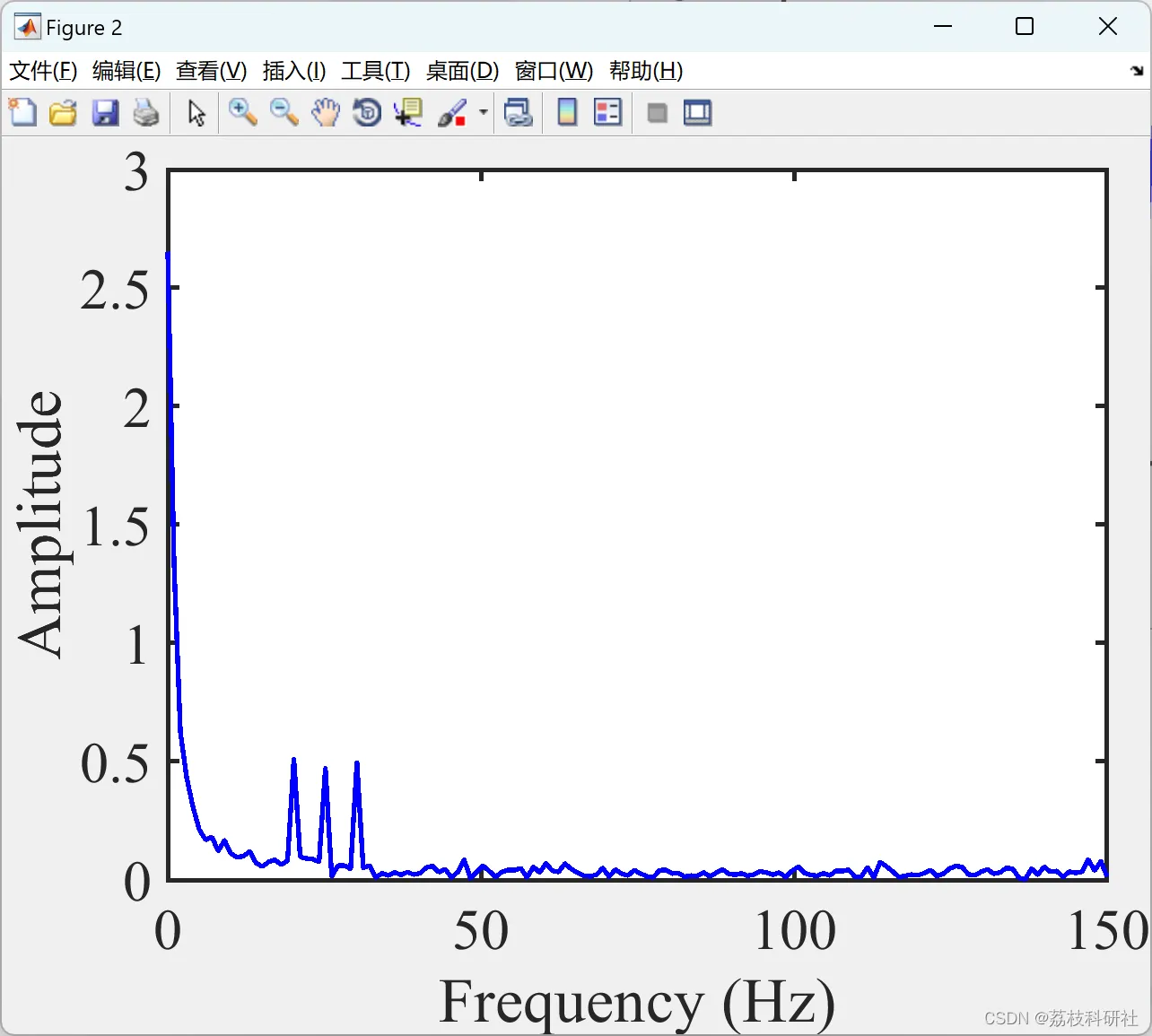

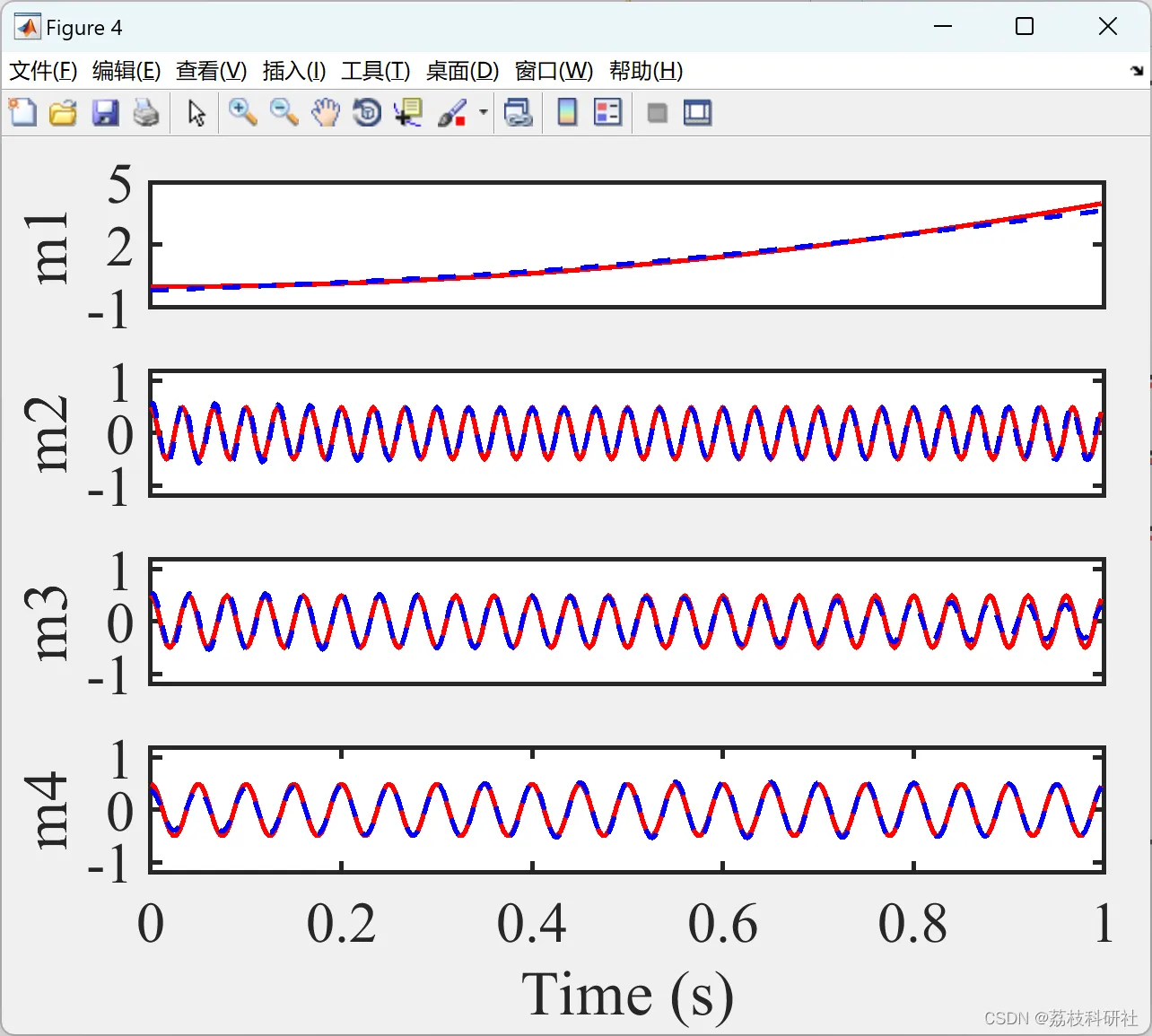

2.1 平稳信号

编辑

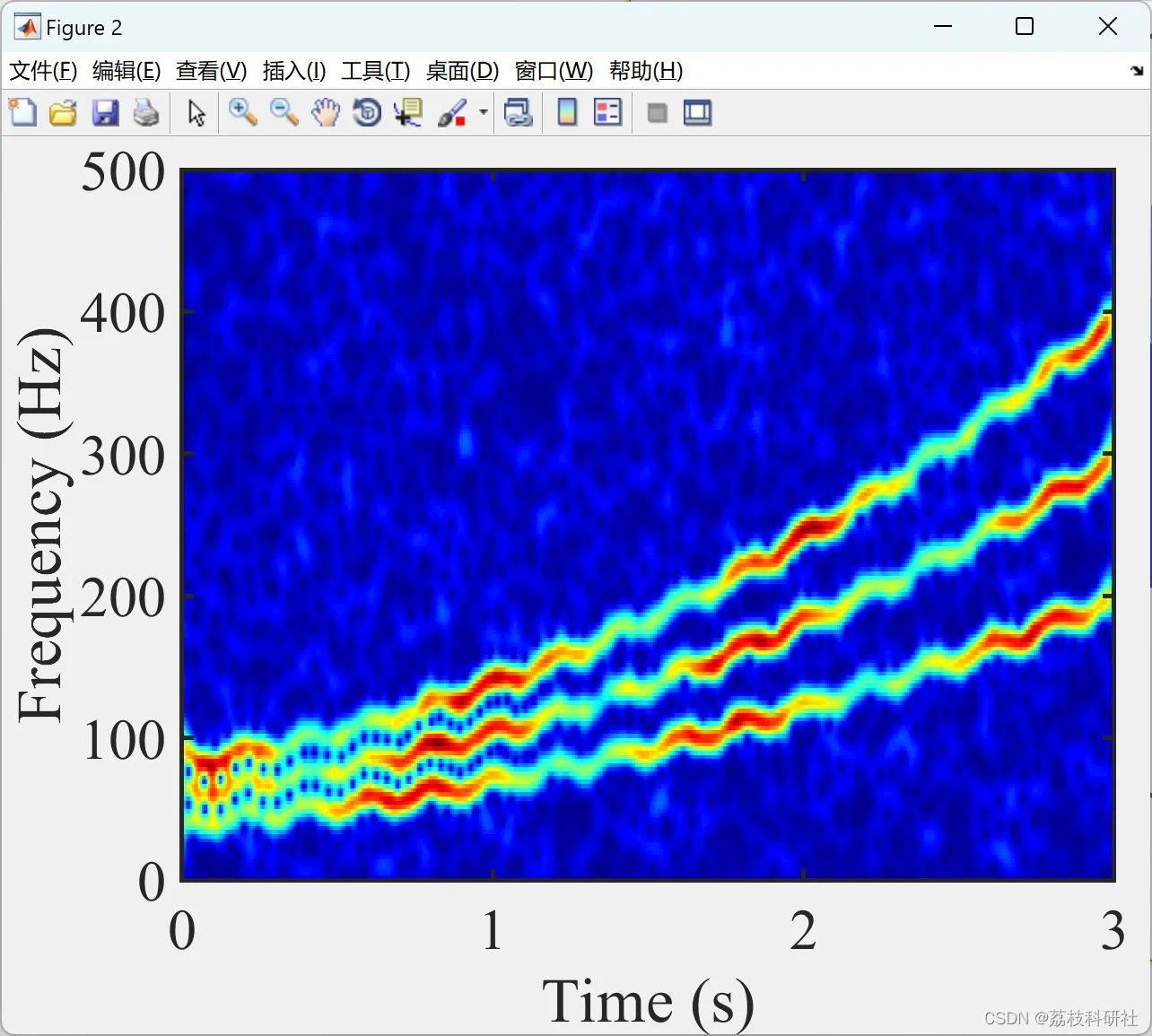

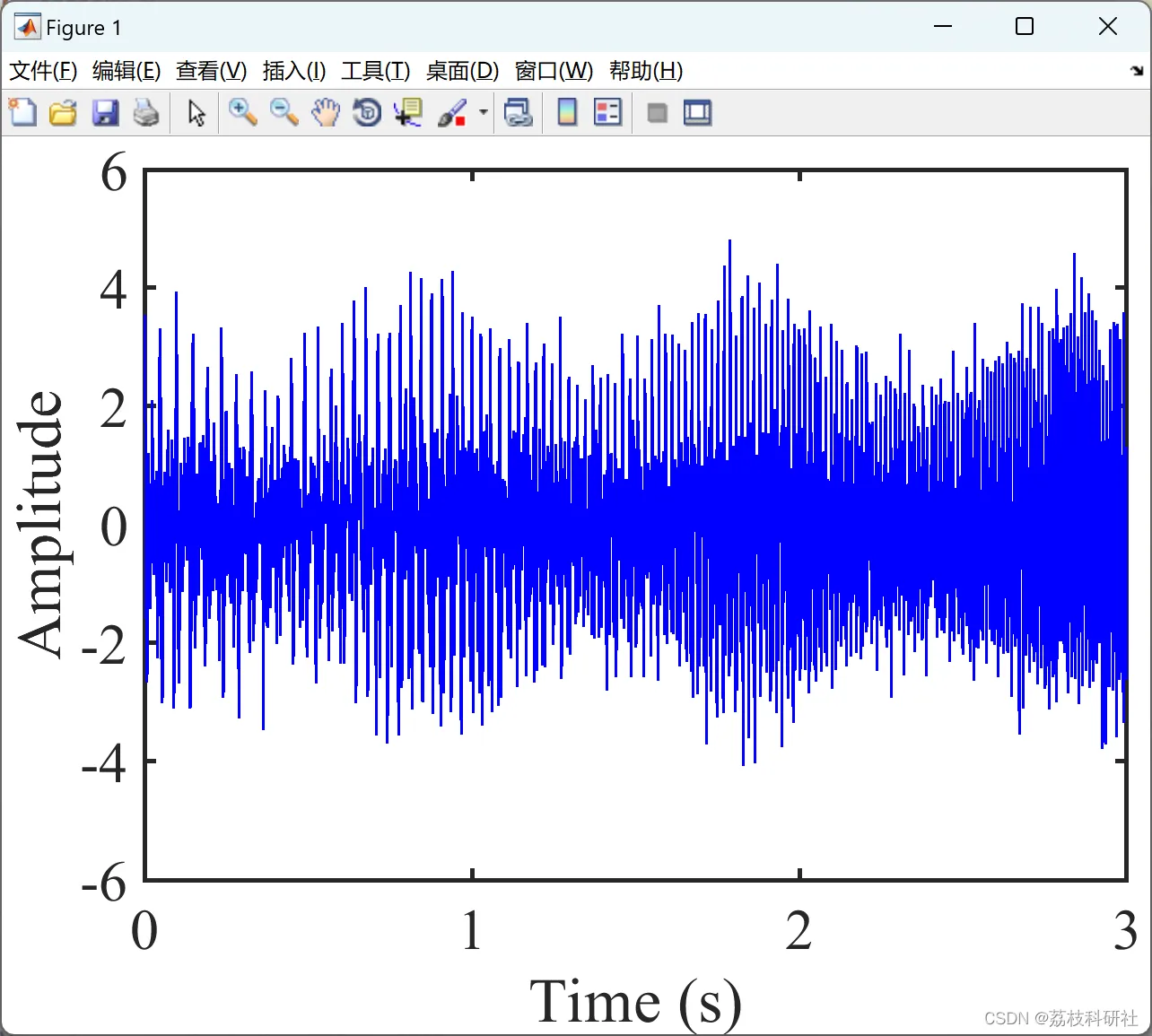

2.2 含噪非平稳信号

编辑编辑

编辑

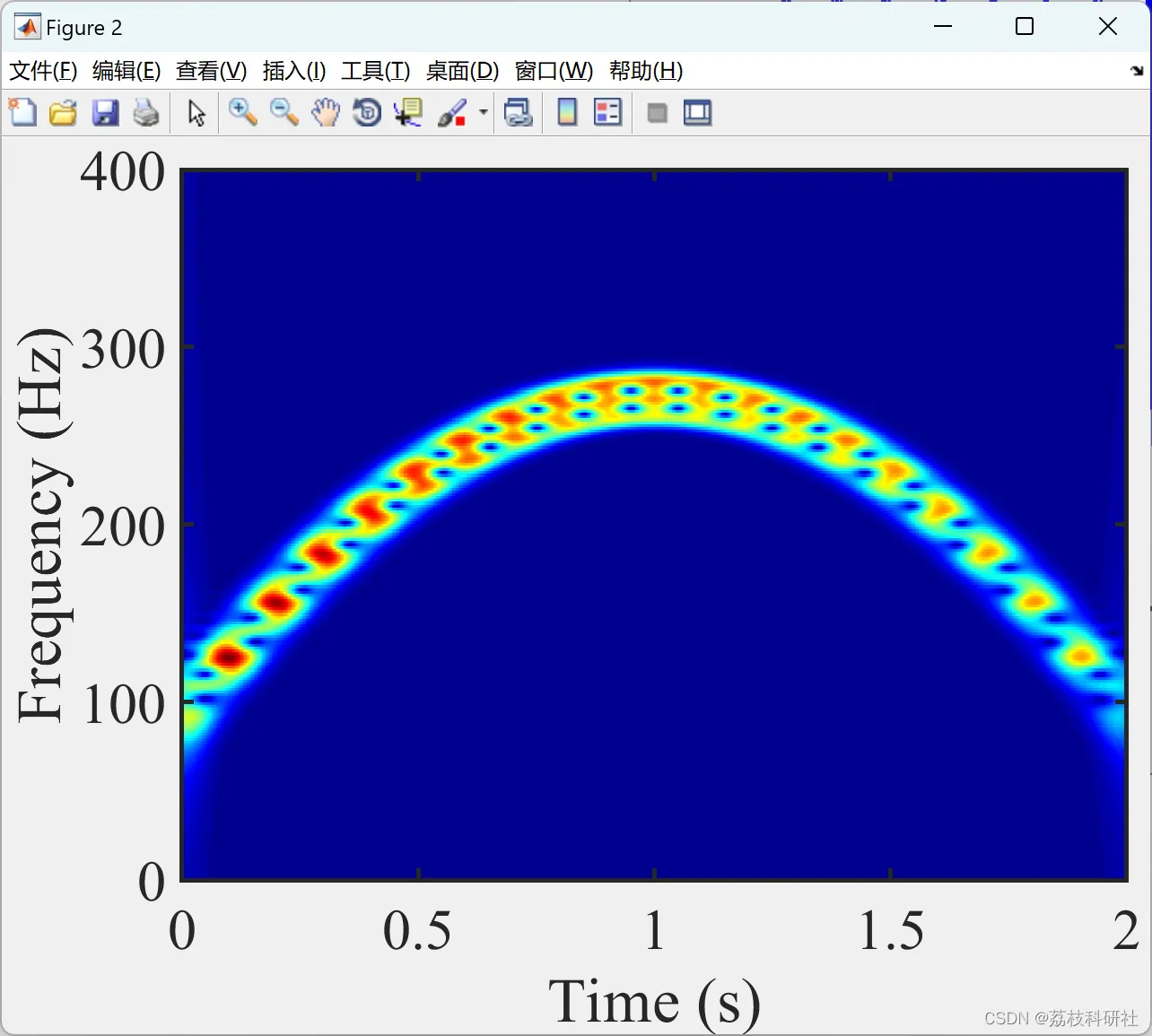

2.3 具有闭合模式的信号

编辑编辑

编辑

部分代码：

%%%%%%%%% Signal with Close modes %%%%%%%%%

clc;

clear;

close all;

SampFreq = 800;

t = 0:1/SampFreq:2-1/SampFreq;

a1 =exp(-0.1*t); % Instantaneous amplitude (IA) 1

Sig1 = a1.*cos(2*pi*(-60*t.^3+180*t.^2+100*t)); % mode 1

IF1 = -180*t.^2+360*t+100;% instantaneous frequency (IF) 1

a2 =exp(-0.2*t);% IA 2

Sig2 = a2.*cos(2*pi*(-60*t.^3+180*t.^2+90*t)); % mode 2

IF2 = -180*t.^2+360*t+90;% IF 2

a3 =exp(-0.3*t);% IA 3

Sig3 = a3.*cos(2*pi*(-60*t.^3+180*t.^2+80*t)); % mode 3

IF3 = -180*t.^2+360*t+80;% IF 3

Sig = Sig1 + Sig2 + Sig3;

noise = addnoise(length(Sig),0,0);

Sign = Sig+noise;

figure

set(gcf,'Position',[20 100 640 500]);

plot(t,Sign,'b-','linewidth',1);

axis([0 2 -4 4]);

set(gca,'xtick',[0:1:2]);set(gca,'ytick',[-4:2:4]);

xlabel('Time (s)','FontSize',24);

ylabel('Amplitude','FontSize',24);

set(gca,'FontSize',24,'FontName','Times New Roman','linewidth',2);

set(gca,'looseInset',[0.02 0.02 0.02 0.02])

%% Time-frequency distribution (TFD) by STFT

figure

[Spec,f] = STFT(Sign',SampFreq,512,218);

imagesc(t,f,abs(Spec));

set(gcf,'Position',[20 100 640 500]);

axis([0 2 0 400]);

xlabel('Time (s)','FontSize',24);

ylabel('Frequency (Hz)','FontSize',24);

set(gca,'YDir','normal');set(gca,'looseInset',[0.02 0.02 0.02 0.02])

set(gca,'FontSize',24,'FontName','Times New Roman','linewidth',2);

colormap('jet')

%% DDACMD

tic

[iniIF,eIF,eIA,IMF] = DDACMD(Sign,SampFreq);

toc

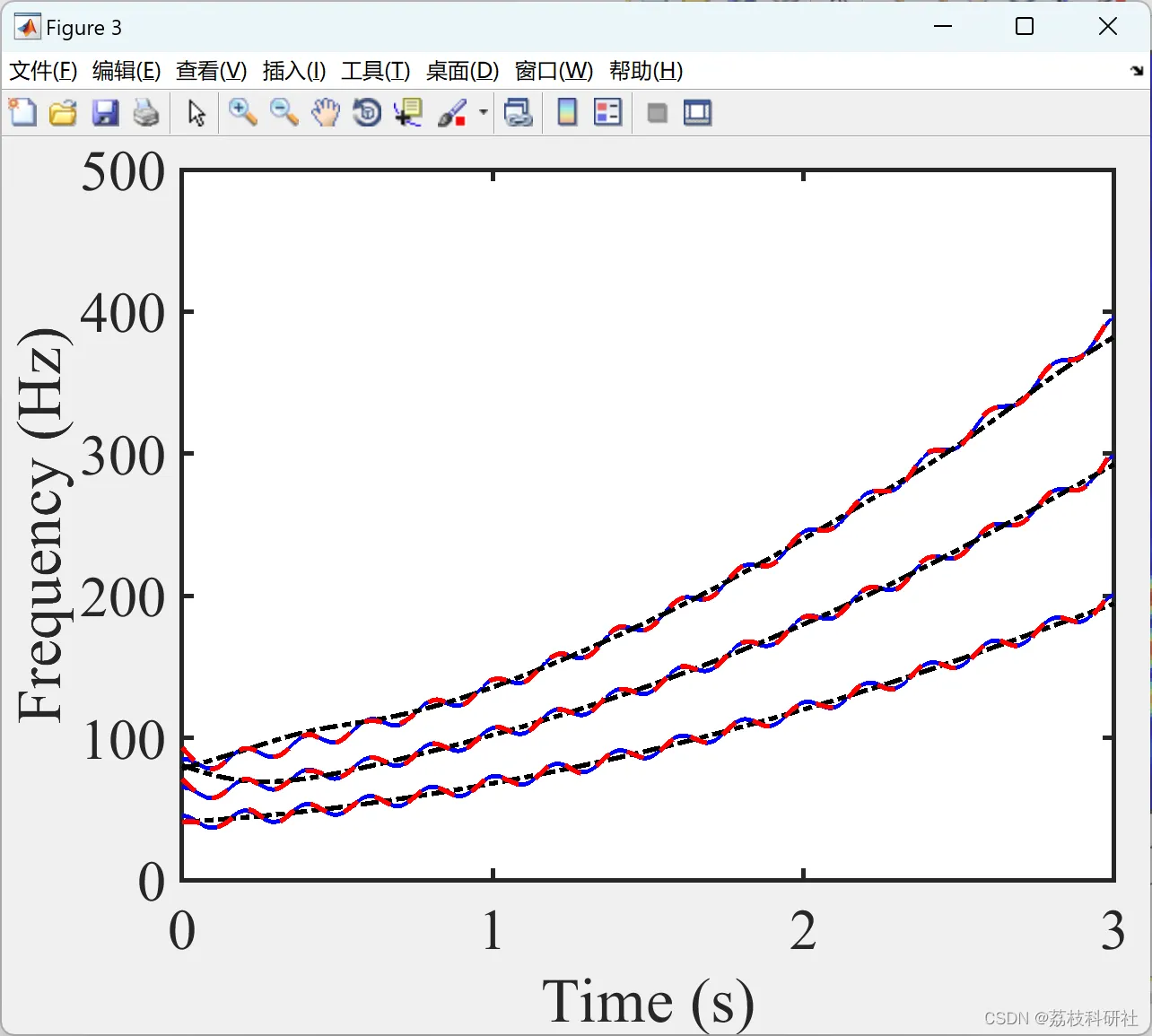

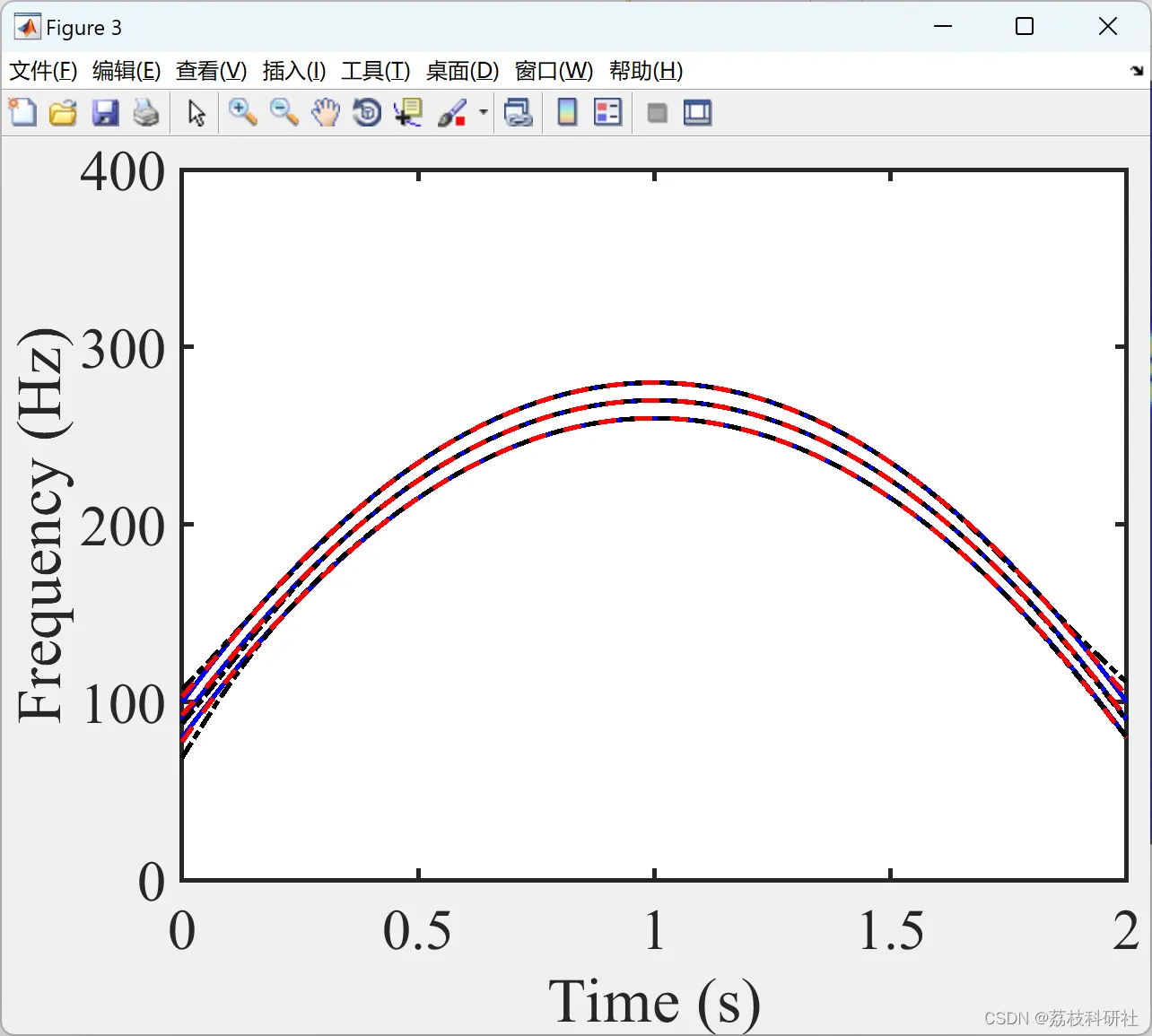

%% Estimated IF

figure

set(gcf,'Position',[20 100 640 500]);

plot(t,IF1,'b-',t,iniIF(1,:),'k-.',t,eIF(1,:),'r--','linewidth',2)

hold on

plot(t,IF2,'b-',t,iniIF(2,:),'k-.',t,eIF(2,:),'r--','linewidth',2)

hold on

plot(t,IF3,'b-',t,iniIF(3,:),'k-.',t,eIF(3,:),'r--','linewidth',2)

xlabel('Time (s)','FontSize',24);

ylabel('Frequency (Hz)','FontSize',24);

set(gca,'FontSize',24,'FontName','Times New Roman','linewidth',2);

axis([0 2 0 400]);

set(gca,'looseInset',[0.02 0.02 0.02 0.02])

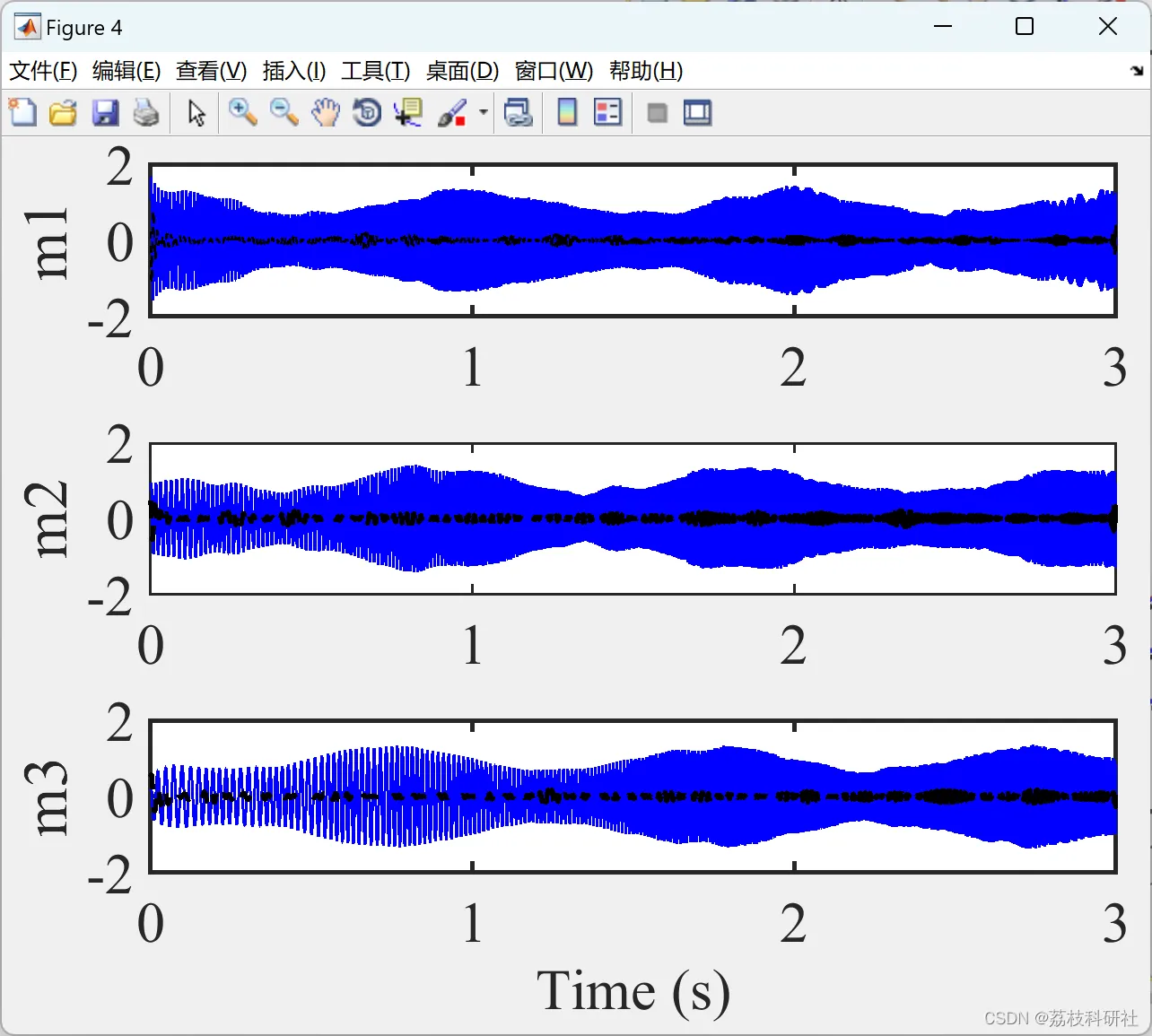

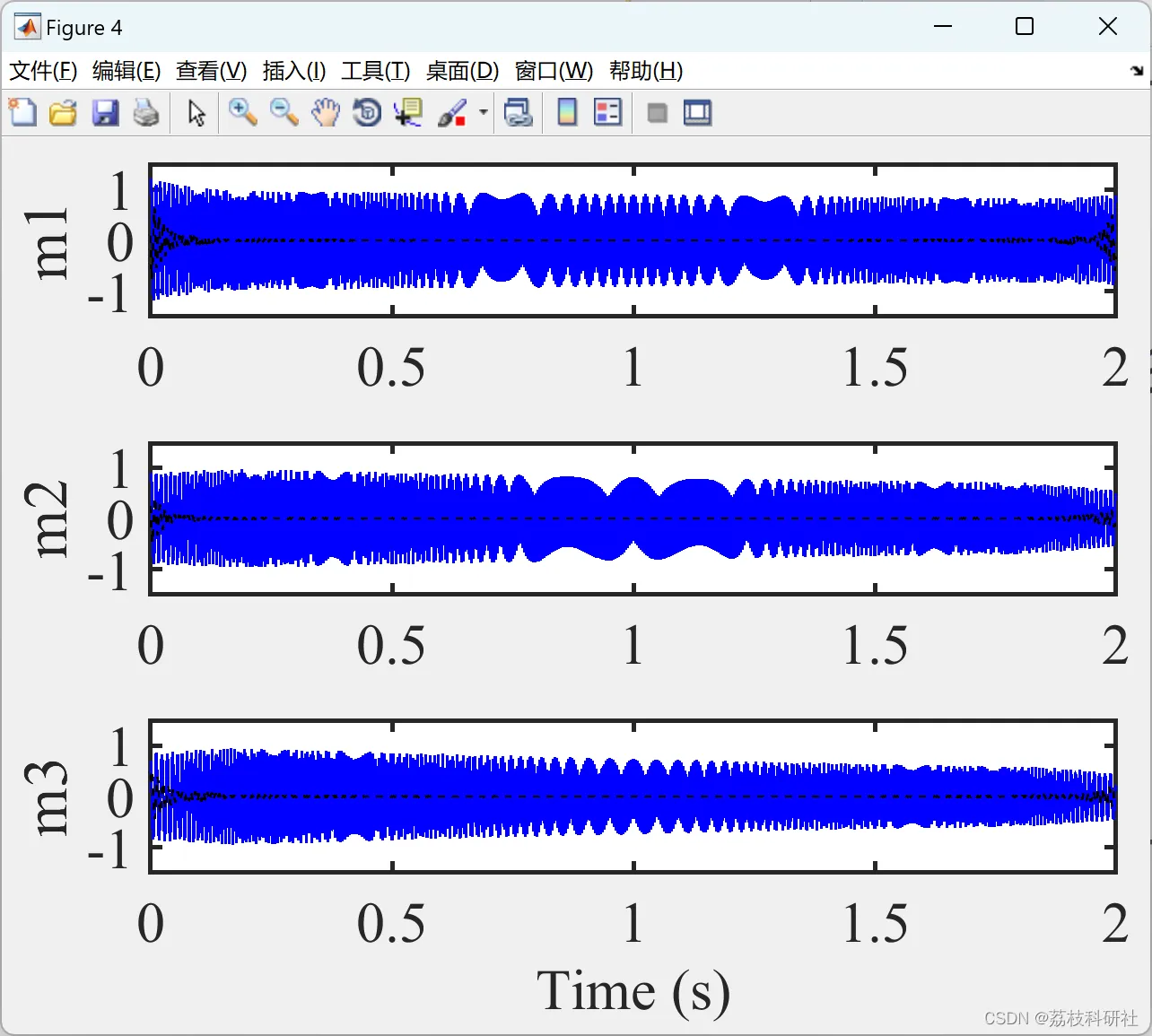

%% Reconstructed modes

figure

set(gcf,'Position',[20 100 640 500]);

axes('position',[0.13 0.80 0.84 0.17]);

plot(t,IMF(1,:),'b-','linewidth',1);

hold on

plot(t,Sig1-IMF(1,:),'k--','MarkerIndices',1:60:length(t),'linewidth',1);

axis([0 2 -1.5 1.5]);set(gca,'xtick',[0:0.5:2]);set(gca,'ytick',[-1 0 1]);

ylabel('m1','FontSize',24);

set(gca,'FontSize',24,'FontName','Times New Roman','linewidth',2);

axes('position',[0.13 0.49 0.84 0.17]);

plot(t,IMF(2,:),'b-','linewidth',1);

hold on

plot(t,Sig2-IMF(2,:),'k--','MarkerIndices',1:60:length(t),'linewidth',1);

axis([0 2 -1.5 1.5]);set(gca,'xtick',[0:0.5:2]);set(gca,'ytick',[-1 0 1]);

ylabel('m2','FontSize',24);

set(gca,'FontSize',24,'FontName','Times New Roman','linewidth',2);

axes('position',[0.13 0.18 0.84 0.17]);

plot(t,IMF(3,:),'b-','linewidth',1);

hold on

plot(t,Sig3-IMF(3,:),'k--','MarkerIndices',1:60:length(t),'linewidth',1);

axis([0 2 -1.5 1.5]);set(gca,'xtick',[0:0.5:2]);set(gca,'ytick',[-1 0 1]);

ylabel('m3','FontSize',24);

set(gca,'FontSize',24,'FontName','Times New Roman','linewidth',2);

xlabel('Time (s)','FontSize',24);

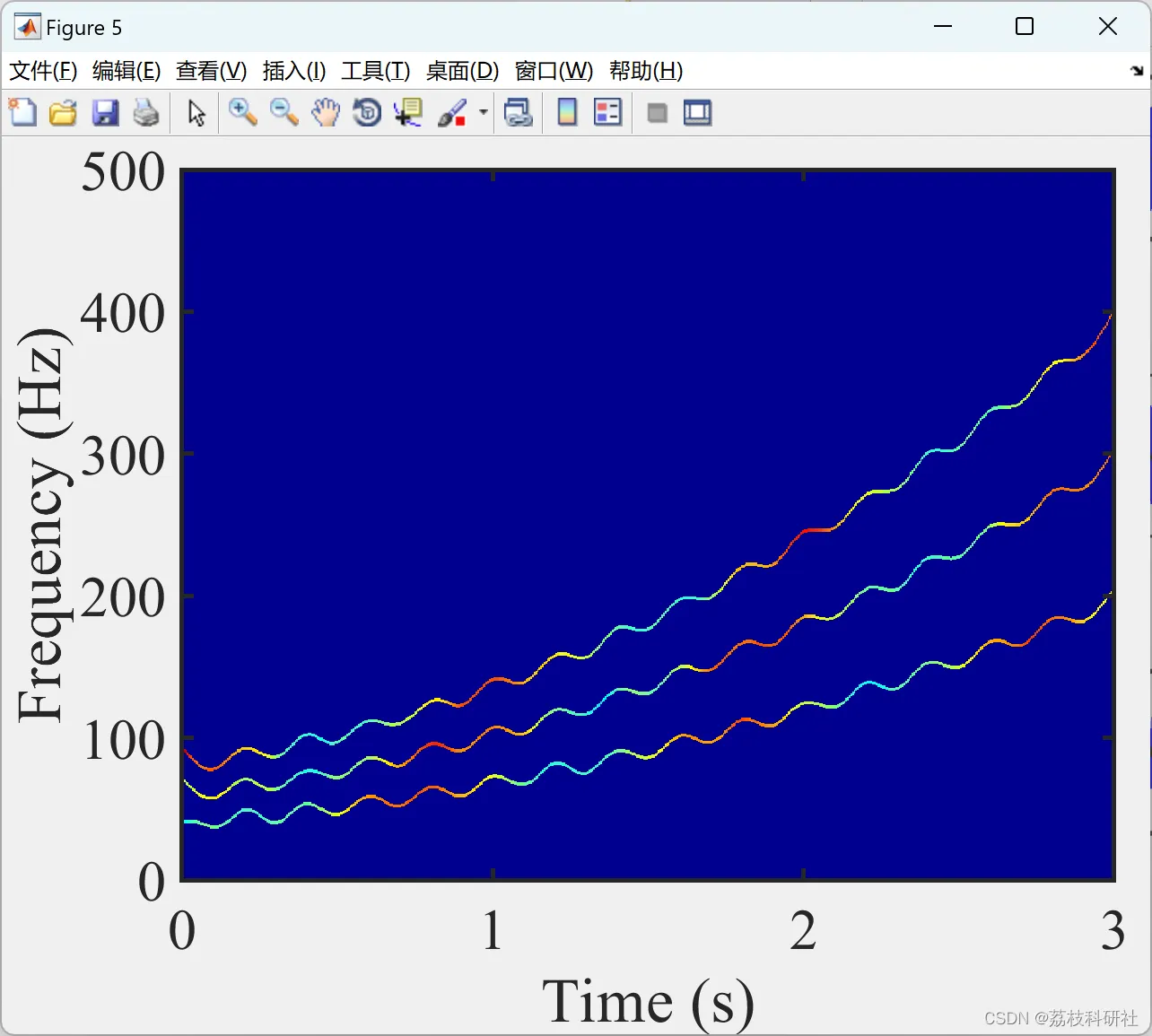

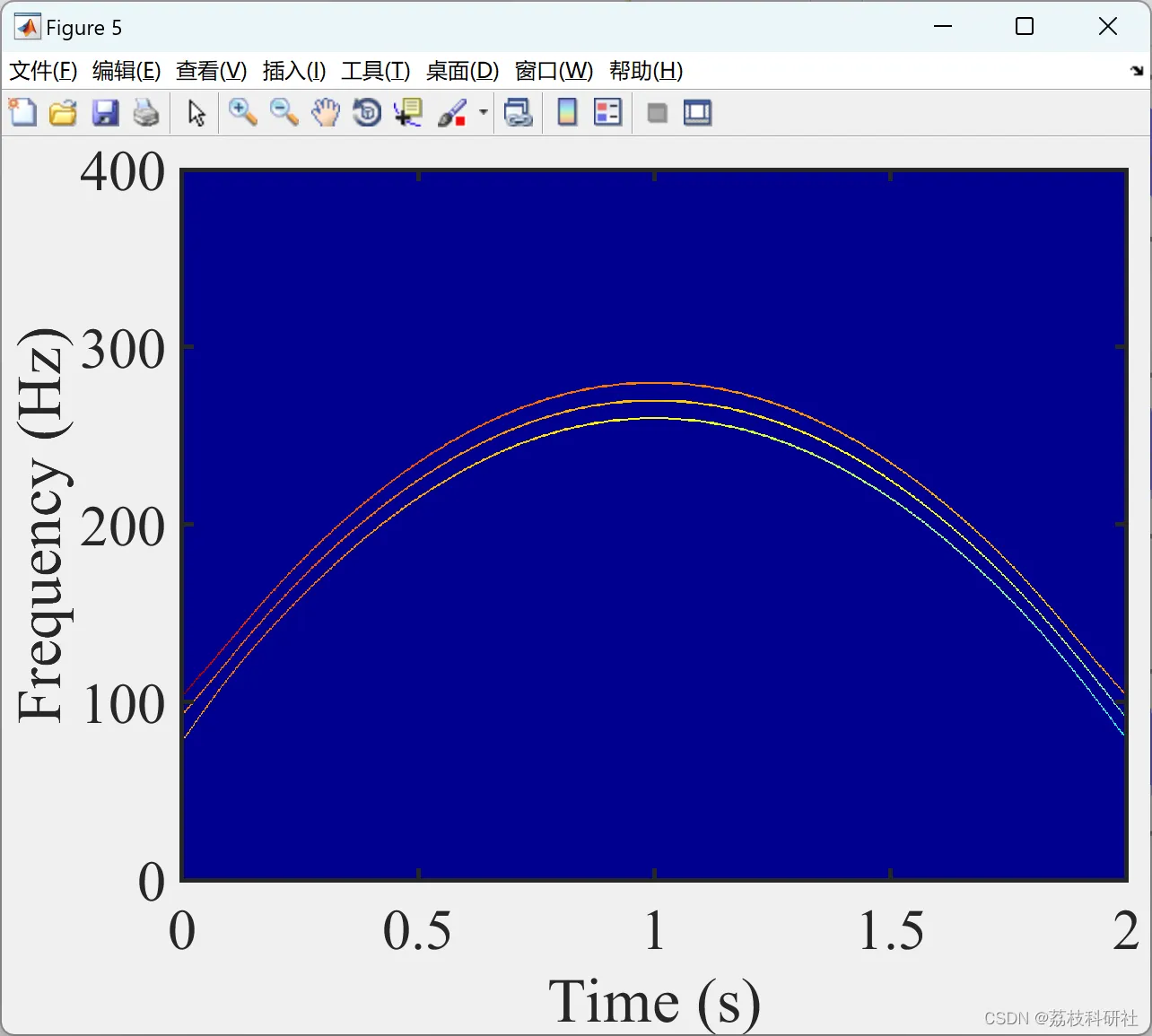

%% Adaptive time-frequency spectrum

band = [0 SampFreq/2];

[ASpec,fbin] = TFspec(eIF(1:3,:),eIA(1:3,:),band);

figure

imagesc(t,fbin,abs(ASpec));

set(gcf,'Position',[20 100 640 500]);

axis([0 2 0 400]);

xlabel('Time (s)','FontSize',24);

ylabel('Frequency (Hz)','FontSize',24);

set(gca,'YDir','normal');set(gca,'looseInset',[0.02 0.02 0.02 0.02])

set(gca,'FontSize',24,'FontName','Times New Roman','linewidth',2);

colormap('jet')
