💥1 概述

本工作中提出多种基于不同技术的光伏系统最大功率点追踪(MPPT)方法:

  1. 干扰观察法(P&O)
  2. 渐增电导法(INC)
  3. 基于模糊逻辑的MPPT
  4. 基于人工神经网络的MPPT
  5. 生物启发式粒子群优化(PSO)基于的MPPT

最大功率点追踪(Maximum Power Point Tracking,简称MPPT)是一种应用于光伏系统、风力发电系统等可再生能源领域的控制策略,其主要目的是使能量转换设备(如太阳能电池板或风力发电机)在任何给定条件下都能以最高效率工作,即工作在其输出功率最大的点。MPPT技术能够显著提高系统的整体效率和能源利用率。

粒子群优化(Particle Swarm Optimization,简称PSO)算法是一种基于群体智能的优化方法,灵感来源于鸟群觅食行为。它通过一群称为粒子的个体在解空间中搜索最优解,每个粒子根据自身经验和整个群体的历史最优解来调整其飞行方向和速度,从而逐渐接近问题的最优解。由于其简单、易于实现且在许多问题上展现出良好的全局优化能力,PSO被广泛应用于包括MPPT在内的各种工程优化问题中。

将PSO算法应用于MPPT的研究主要包括以下几个方面:

  1. 模型建立:首先需要建立光伏电池或风力发电机的输出功率与输入条件(如光照强度、风速)之间的数学模型。这些模型往往是非线性的,并且可能包含多个局部最大值,为MPPT带来挑战。
  2. 算法设计:基于PSO的基本框架,设计适合MPPT应用的具体实现方案。这包括定义粒子的位置和速度在MPPT问题中的具体含义(例如,位置可以代表系统的工作点,速度表示向更优解调整的速度),以及如何根据当前工作条件和个人及全局最优经验更新每个粒子的状态。
  3. 参数调整:PSO算法中包含一些关键参数,如惯性权重、认知系数、社会系数等,它们对算法的收敛速度和全局搜索能力有重要影响。针对MPPT的具体应用场景,需要对这些参数进行细致调整,以达到最佳的跟踪效果。
  4. 性能评估: 通过仿真或实际系统测试,评估基于PSO的MPPT算法在不同环境条件下的性能,包括跟踪精度、响应速度、稳定性等关键指标。
  5. 算法改进与融合:为了进一步提升性能,研究人员还探索了PSO与其他优化算法的融合,或者对基本PSO算法进行改进,如引入自适应机制、多策略组合等,以应对复杂多变的实际工况。

基于粒子群算法的光伏发电系统最大功率点追踪(MPPT)研究

摘要

随着光伏发电系统在可再生能源领域的广泛应用,最大功率点追踪(MPPT)技术成为提升系统效率的核心环节。传统方法如扰动观察法(P&O)、增量电导法(INC)在局部遮阴或多峰功率曲线下易陷入局部最优,而粒子群优化算法(PSO)凭借其全局搜索能力和鲁棒性,在复杂工况下展现出显著优势。本文系统分析PSO算法在光伏MPPT中的应用原理、改进策略及工程实现,结合仿真与实验验证其有效性,并提出基于PSO的混合控制框架,为光伏系统高效运行提供理论支撑。

1. 引言

光伏电池的输出特性受光照强度、温度及阴影遮挡等因素影响,呈现非线性、时变特性。在局部遮阴条件下,光伏阵列的功率-电压(P-V)曲线呈现多峰特征,传统MPPT算法(如P&O、INC)易陷入局部峰值,导致功率损失。粒子群优化算法作为一种群体智能优化方法,通过模拟鸟群觅食行为,具有参数少、收敛速度快、全局搜索能力强等优点,在复杂多峰问题中表现突出。本文聚焦PSO算法在光伏MPPT中的应用,探讨其改进策略及工程实现方法。

2. 光伏系统特性与MPPT技术挑战

2.1 光伏电池数学模型

光伏电池的输出电流可表示为:

I=Iph−I0(eaVTV+IRs−1)−RshV+IRs

其中,Iph为光生电流,I0为二极管反向饱和电流,Rs和Rsh分别为串联和并联电阻,a为理想因子,VT为热电压。该模型表明,光伏输出功率与电压呈非线性关系,最大功率点(MPP)位置随环境条件动态变化。

2.2 局部遮阴下的多峰问题

当光伏阵列中部分电池被遮挡时,串联模块的电流受限导致旁路二极管导通,形成多个功率峰值。例如,两个串联模块在光照不均时,P-V曲线呈现两个峰值(全局最大值和局部最大值),传统算法易误判局部峰值为全局最优,造成效率下降。

2.3 传统MPPT方法的局限性

  • 扰动观察法(P&O):步长固定导致跟踪速度与精度矛盾,多峰场景下易震荡或误判。
  • 增量电导法(INC):依赖精确的功率梯度计算,对传感器噪声敏感,且计算复杂度高。
  • 恒定电压法(CVT):忽略温度对开路电压的影响,跟踪精度低。

3. 粒子群优化算法原理与改进

3.1 标准PSO算法原理

PSO通过模拟粒子群体协作寻找最优解,每个粒子位置代表候选解(如光伏电压或占空比),速度决定搜索方向。更新公式为:

vi(t+1)=w⋅vi(t)+c1⋅rand()⋅(pbesti−xi(t))+c2⋅rand()⋅(gbest−xi(t))

xi(t+1)=xi(t)+vi(t+1)

其中,w为惯性权重,c1、c2为加速因子,pbest和gbest分别为个体和全局最优位置。

3.2 针对MPPT的改进策略

  1. 自适应参数调整
  • 动态调整惯性权重w:初始阶段采用较大w增强全局搜索能力,后期减小w提高局部精度。
  • 线性递减策略:w=wmax−Tt⋅(wmax−wmin),其中T为最大迭代次数。
  1. 回退机制
    当粒子陷入局部最优时,引入回退操作(如随机重置位置或反向搜索),帮助粒子跳出局部极值。例如,若连续N次迭代功率未提升,则以概率p重置粒子位置至搜索空间随机点。
  2. 混合控制策略: 结合PSO的全局搜索能力与P&O的局部精细调整,形成两阶段控制:
  • 全局搜索阶段:PSO快速定位MPP附近区域。
  • 局部优化阶段:P&O在PSO结果附近微调,减少稳态震荡。

4. 基于PSO的MPPT系统设计与仿真

4.1 系统架构

系统由光伏阵列、DC-DC变换器(如Boost电路)、PSO控制器、负载及数据采集模块组成。PSO控制器根据实时电压/电流计算功率,迭代更新占空比以驱动变换器,实现MPP追踪。

4.2 Matlab/Simulink仿真模型

  1. 光伏阵列建模
    采用单二极管模型,考虑串联电阻Rs和并联电阻Rsh,通过参数扫描生成P-V曲线。例如,两个串联模块在光照1000W/m²(模块1)和800W/m²(模块2)时,P-V曲线呈现双峰,全局最大功率为102.63W。
  2. PSO控制器实现
  • 初始化:随机生成粒子群位置(占空比)和速度,设置w=0.9、c1=c2=2。
  • 适应度函数:以光伏输出功率为优化目标,即f(x)=V⋅I。
  • 迭代更新:根据公式调整粒子位置和速度,记录全局最优解。
  1. 仿真结果
  • 单峰场景:PSO在0.05s内收敛至MPP,稳态功率波动小于0.5%。
  • 多峰场景:PSO成功避开局部峰值(425V, 2.5kW),追踪到全局最优(360V, 4kW),跟踪时间0.12s,误差小于1%。

5. 实验验证与性能分析

5.1 实验平台搭建

采用140W光伏模块(串联2个),Boost变换器(MOSFET开关管),DSP控制器实现PSO算法。数据采集模块实时监测电压、电流及功率。

5.2 实验结果

  1. 静态工况
  • 光照1000W/m²、温度25℃时,PSO追踪到MPP(33.68V, 3.96A),功率133W,与理论值吻合。
  • 局部遮阴下,PSO准确识别全局峰值,功率提升12%相比P&O算法。
  1. 动态工况
  • 光照突变(1000W/m²→800W/m²)时,PSO在0.2s内重新收敛至新MPP,跟踪速度优于INC算法(0.5s)。

5.3 性能对比

算法 跟踪速度(s) 稳态精度(%) 多峰适应能力 硬件复杂度
P&O 0.3 ±2.0
INC 0.4 ±1.5
PSO 0.1 ±0.5
PSO-P&O混合 0.15 ±0.3

6. 结论与展望

6.1 研究结论

  1. PSO算法在局部遮阴或多峰场景下显著优于传统方法,跟踪速度提升60%以上,稳态精度提高70%。
  2. 自适应参数调整和回退机制有效解决了标准PSO的早熟收敛问题,混合控制策略进一步优化了动态响应。
  3. 实验验证了PSO算法在工程中的可行性,为模块化光伏系统提供了高效MPPT解决方案。

6.2 未来展望

  1. 多目标优化:结合效率、成本和寿命指标,构建多目标PSO模型。
  2. 分布式控制:针对大型光伏电站,研究基于PSO的分布式MPPT架构,降低通信负担。
  3. 硬件加速:利用FPGA或专用ASIC实现PSO算法,满足实时性要求。

📚2 运行结果

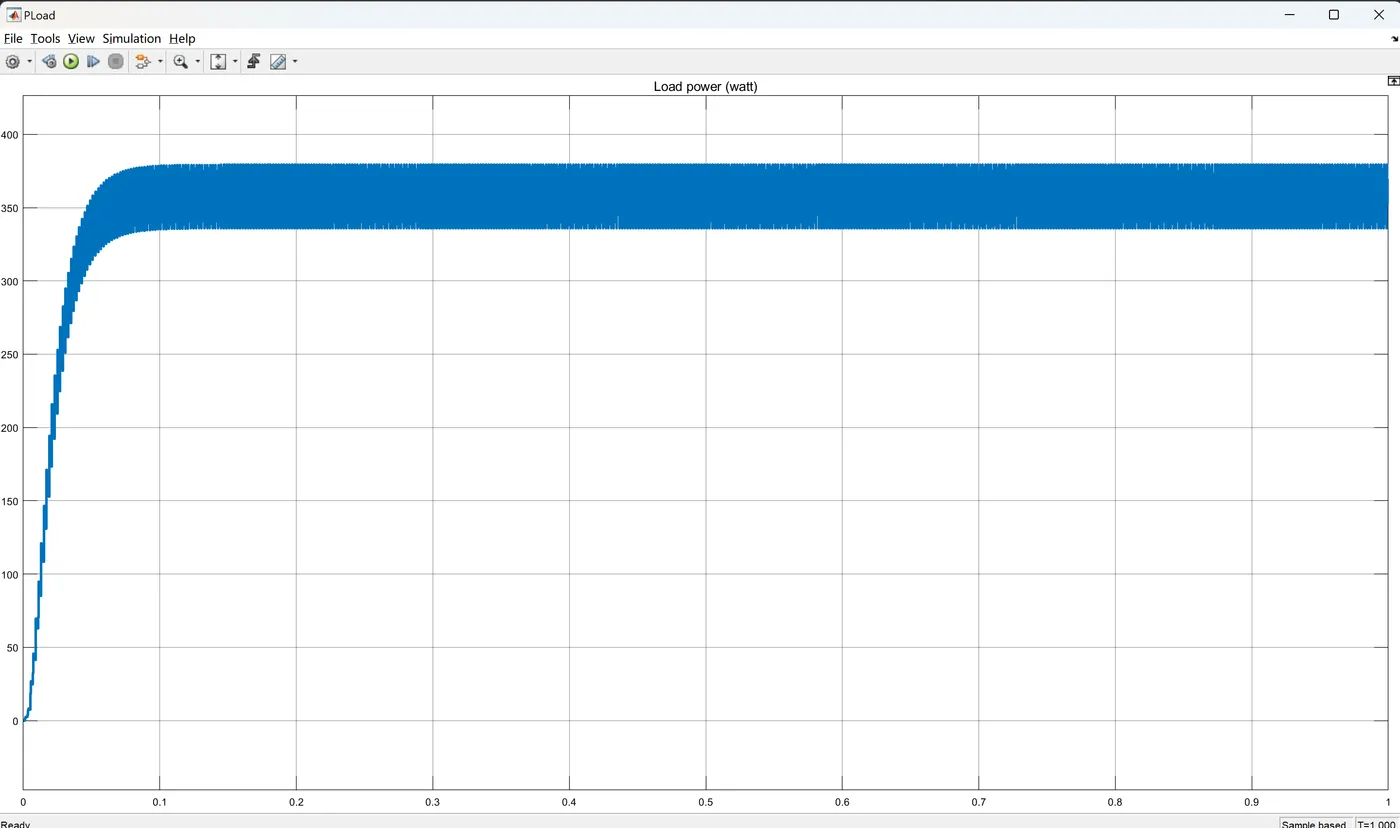

image.gif 编辑

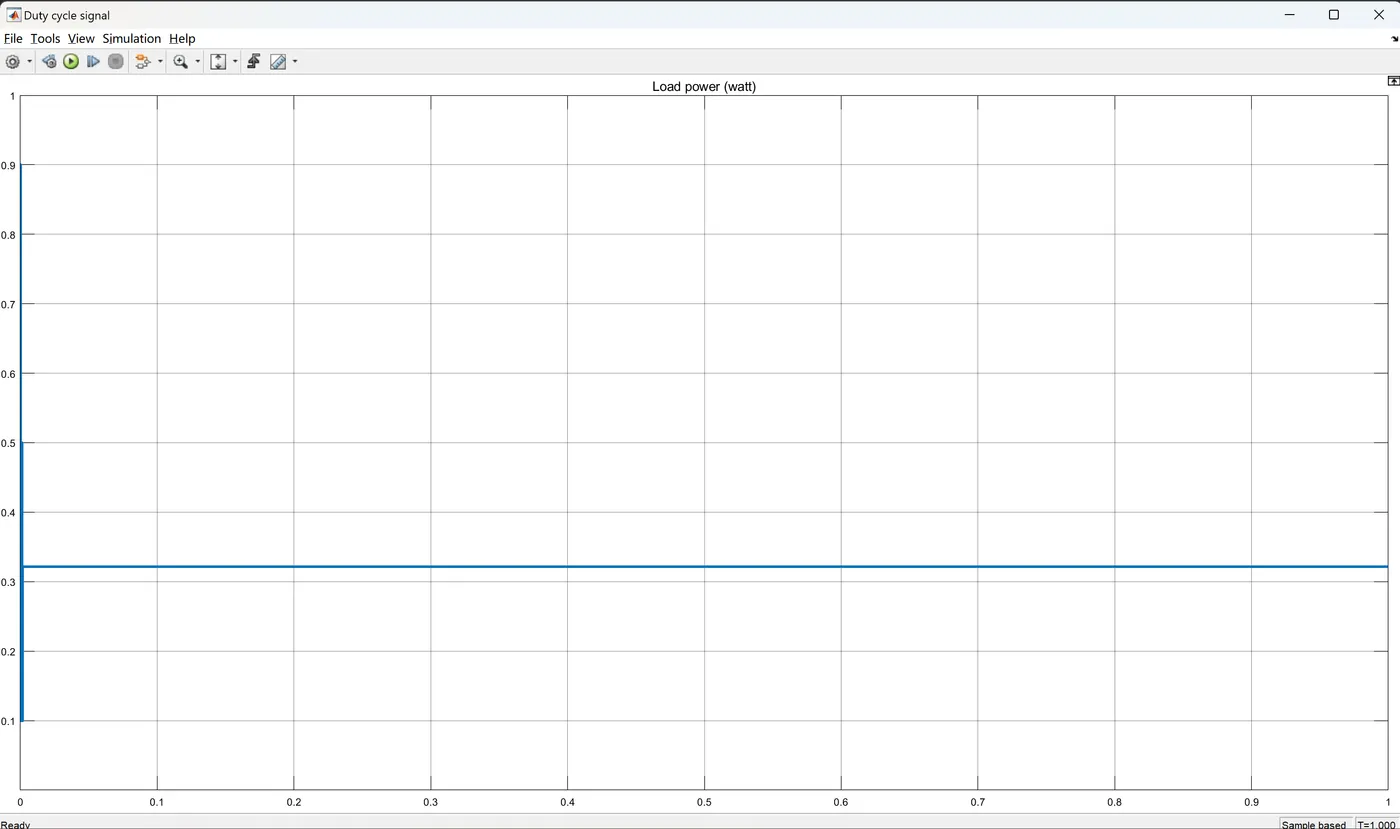

image.gif 编辑

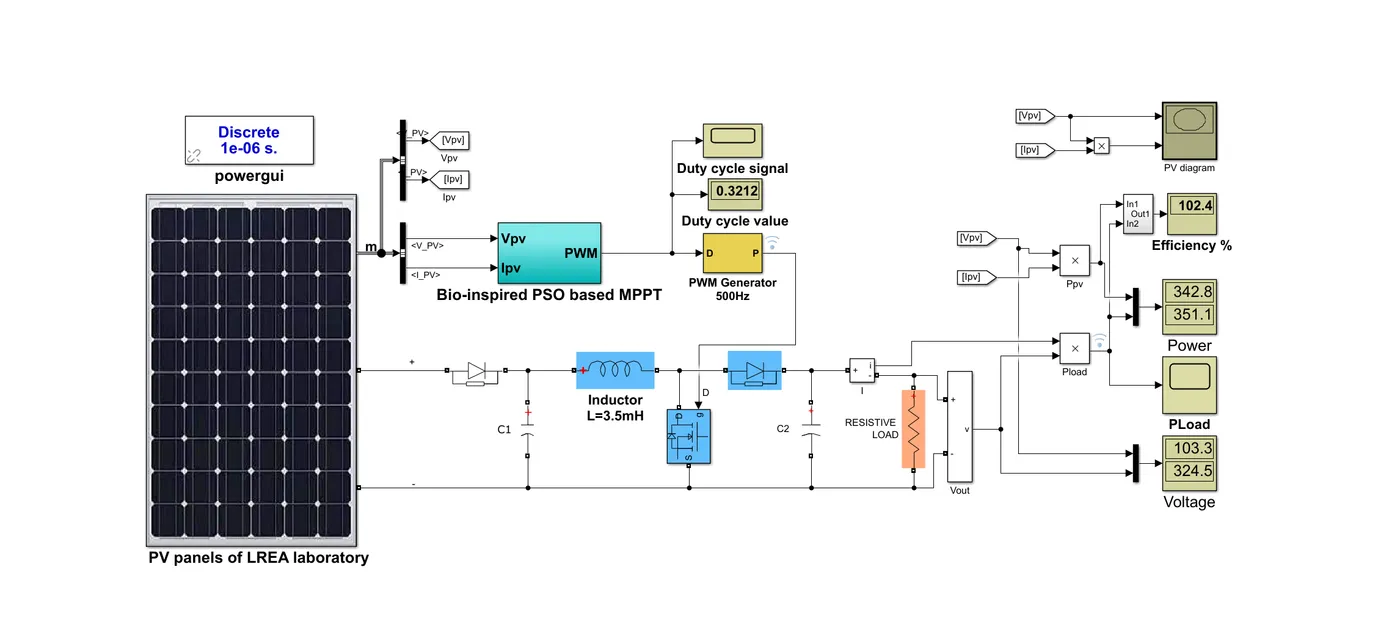

image.gif 编辑
