关系代数中的连接操作：从理论到实践
一、引言
在数据库系统中，关系代数是实现数据查询和操作的核心理论之一。其中，连接操作（Join）是关系代数中最重要且最常用的操作之一。通过连接操作，我们可以将两个或多个关系（表）按照特定条件合并成一个新的关系，从而满足复杂的查询需求。
然而，连接操作的类型繁多，包括笛卡儿积、θ连接、等值连接、非等值连接、自然连接、外连接、左外连接和右外连接等。每种连接操作都有其独特的应用场景和实现方式。如何正确理解和绘制这些连接操作的图形化表示，成为数据库设计和优化中的关键问题。
本文三桥君将通过理论与实例结合的方式，深入探讨关系代数中各种连接操作的定义、绘制方法及其实际应用，帮助你掌握这一重要技能。
二、关系代数中的连接操作
定义
连接操作是关系代数中的一种二元操作，用于将两个关系（表）按照特定条件合并成一个新的关系。连接操作的结果是一个新的关系，其属性由两个输入关系的属性组成，而元组则满足连接条件。
基本概念
| 连接操作类型 | 详情 |
|---|---|
| 笛卡儿积（Cartesian Product） | 笛卡儿积是连接操作的最基本形式，它将两个关系的所有元组进行组合，生成一个新的关系。如果关系R有m个元组，关系S有n个元组，那么R × S将有m × n个元组。 |
| θ连接（Theta Join） | θ连接是基于条件的连接操作，其中条件可以是等值条件（如A = B）或非等值条件（如A > B）。θ连接的结果是满足条件的元组组合。 |
| 等值连接（Equi Join） | 等值连接是θ连接的一种特殊情况，其连接条件为相等条件（如A = B）。等值连接的结果是属性值相等的元组组合。 |
| 非等值连接（Non - Equi Join） | 非等值连接是θ连接的另一种形式，其连接条件为非相等条件（如A > B）。非等值连接的结果是满足非相等条件的元组组合。 |
| 自然连接（Natural Join） | 自然连接是基于公共属性的等值连接，它会自动去除重复属性。自然连接的结果是属性值相等且去重的元组组合。 |
| 外连接（Outer Join） | 外连接是等值连接的扩展，它会保留未匹配的元组。外连接包括左外连接、右外连接和全外连接。 |
| 左外连接（Left Outer Join） | 左外连接会保留左关系中未匹配的元组，右关系中未匹配的部分用空值填充。 |
| 右外连接（Right Outer Join） | 右外连接会保留右关系中未匹配的元组，左关系中未匹配的部分用空值填充。 |
三、连接操作的绘制步骤
| 步骤 | 详情 |
|---|---|
| 1. 识别关系 | 首先，列出需要连接的两个或多个关系。例如： - 关系R: A, B - 关系S: B, C |
| 2. 确定连接条件 | 根据查询需求，确定连接的条件。例如： - 等值连接：R.B = S.B - 非等值连接：R.B > S.B - 自然连接：基于公共属性B |
| 3. 绘制节点 | 为每个关系创建一个节点。例如： - 节点1: 关系R - 节点2: 关系S |
| 4. 连接有向边 | 根据连接条件，用有向边连接相关节点。例如： - 等值连接：R → S（基于B属性） - 非等值连接：R → S（基于B属性） |
| 5. 验证连接结果 | 确保连接后的关系符合预期。例如，检查连接结果是否包含所有必要的属性和元组。 |
四、实例分析
实例1：笛卡儿积
| 方面 | 详情 |
|---|---|
| 关系 | - R: A, B - S: C, D |
| 分析 | 笛卡儿积将R和S的所有元组进行组合，生成一个新的关系。 |
| 连接图 | R × S |
实例2：等值连接
| 方面 | 详情 |
|---|---|
| 关系 | - R: A, B - S: B, C |
| 分析 | 基于B属性的等值连接，生成一个新的关系。 |
| 连接图 | R → S（基于B属性） |
实例3：非等值连接
| 方面 | 详情 |
|---|---|
| 关系 | - R: A, B - S: B, C |
| 分析 | 基于B属性的非等值连接（如B > C），生成一个新的关系。 |
| 连接图 | R → S（基于B属性） |
实例4：自然连接
| 方面 | 详情 |
|---|---|
| 关系 | - R: A, B - S: B, C |
| 分析 | 基于公共属性B的自然连接，自动去除重复属性，生成一个新的关系。 |
| 连接图 | R → S（基于B属性，去重） |
实例5：左外连接
| 方面 | 详情 |
|---|---|
| 关系 | - R: A, B - S: B, C |
| 分析 | 保留R中未匹配的元组，S中未匹配的部分用空值填充。 |
| 连接图 | R → S（基于B属性，保留R未匹配元组） |
实例6：右外连接
| 方面 | 详情 |
|---|---|
| 关系 | - R: A, B - S: B, C |
| 分析 | 保留S中未匹配的元组，R中未匹配的部分用空值填充。 |
| 连接图 | R → S（基于B属性，保留S未匹配元组） |
五、实战讲解

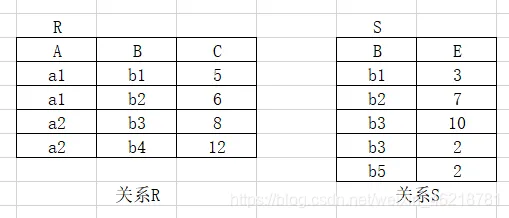

题目

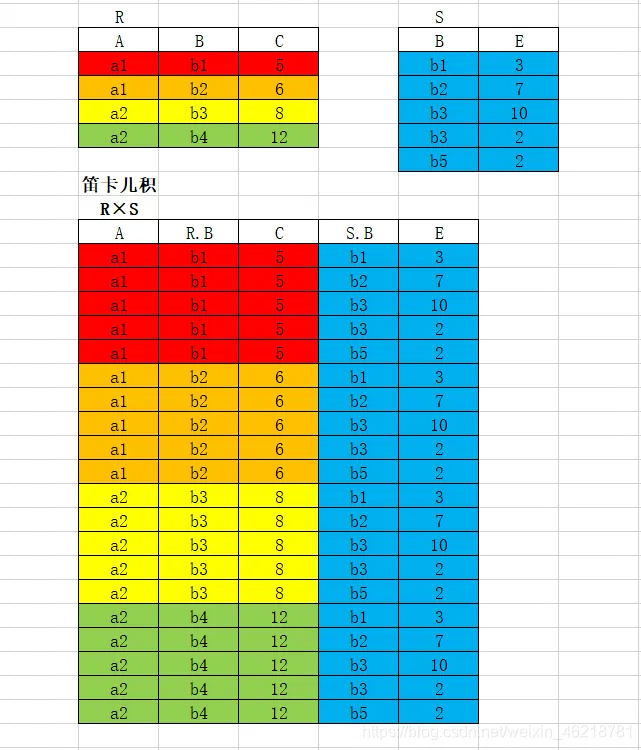

一、笛卡儿积
二、θ连接

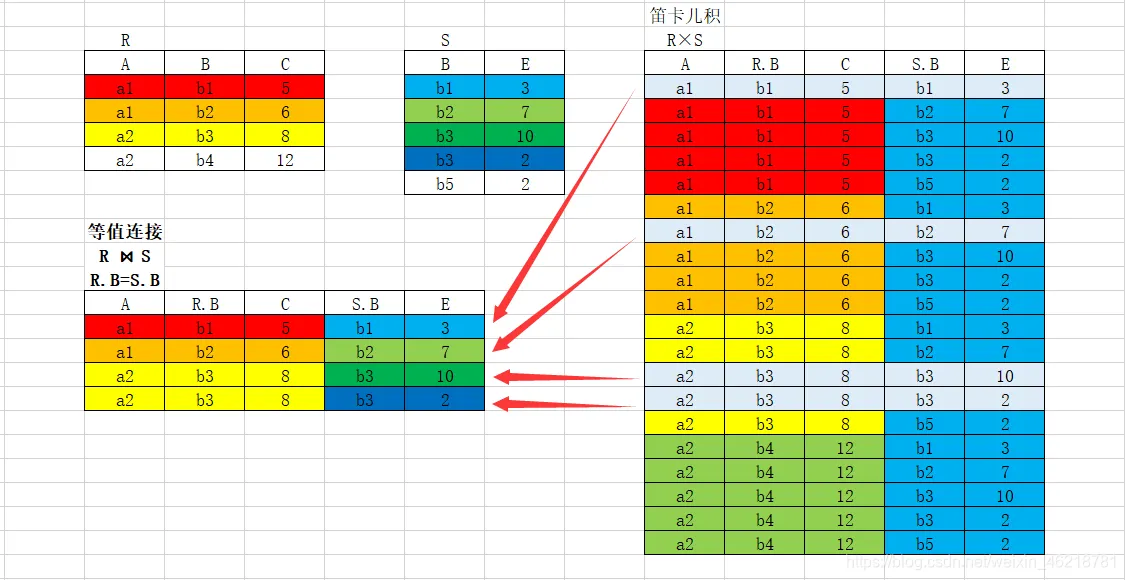

（一）等值连接

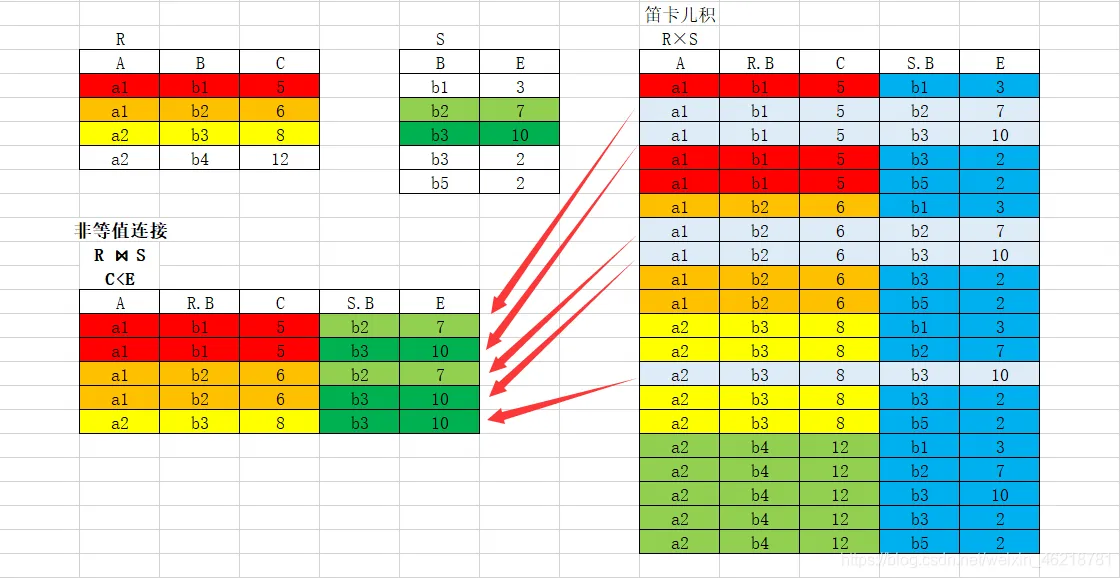

（二）非等值连接

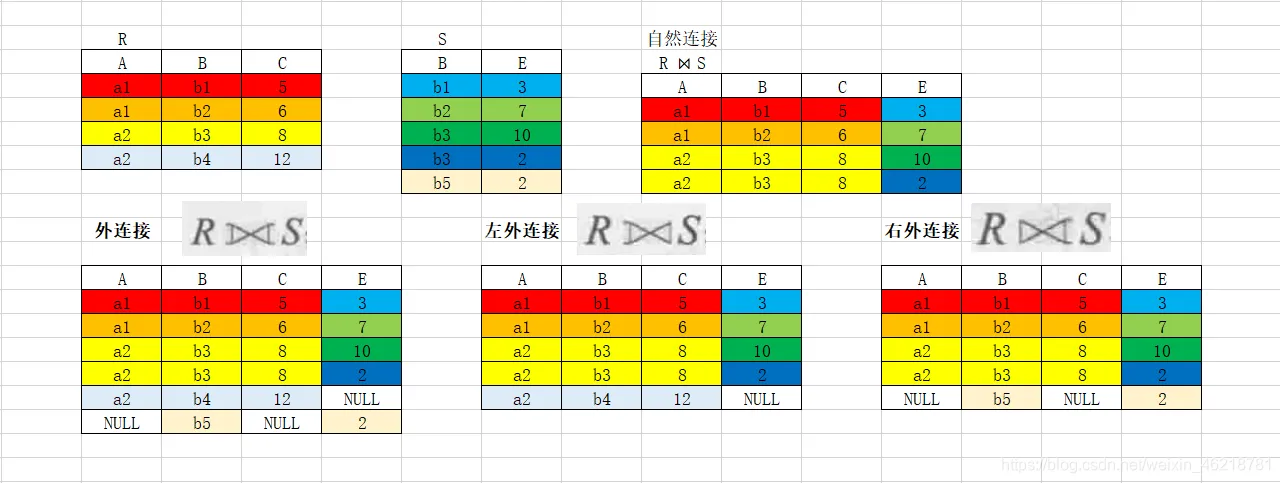

三、自然连接
五、外连接
六、连接图的应用场景
| 应用场景 | 详情 |
|---|---|
| 1. 数据库查询优化 | 连接图是数据库查询优化的重要工具。通过绘制连接图，可以清晰地识别查询中的连接操作，从而优化查询性能。比如，在复杂查询中，连接图可以帮助识别冗余的连接操作，减少计算量。 |
| 2. 数据整合 | 在数据仓库中，连接图被广泛用于整合来自不同源的数据。通过连接图，可以清晰地展示数据源之间的关系，确保数据整合的准确性和一致性。 |
| 3. 数据清洗 | 在数据预处理中，连接图可以帮助识别和修复数据中的不一致性。例如，通过绘制连接图，可以发现数据中的缺失值或异常值，从而进行相应的清洗操作。 |
七、总结
三桥君认为，连接图是理解和优化关系代数中连接操作的有效工具。通过连接图，可以清晰地展示关系之间的连接方式，避免逻辑错误和数据冗余。
三桥君提出，掌握连接图的绘制方法对数据库查询和数据处理具有重要意义。无论是数据库设计、查询优化，还是数据整合和清洗，连接图都发挥着不可替代的作用。
