如何开发WMS系统中的经营看板(附架构图+流程图+代码参考)

简介: WMS系统中的经营看板是企业管理仓库运营的重要工具,能够实时展示库存、销售、采购等关键数据。它不仅提高运营效率、降低成本,还助力精准决策。本文详解其功能模块、业务流程、开发技巧及实现效果,并提供代码示例与技术选型建议,帮助企业构建高效的数据可视化系统。

WMS(仓库管理系统)成为了许多企业管理运营不可或缺的一部分。WMS系统不仅帮助企业管理库存,还能提高运营效率、降低成本、提升客户满意度。然而,仅仅依靠传统的库存管理功能并不足以满足企业的战略需求,特别是在经营决策和数据分析方面。经营看板作为一种信息展示工具,能够帮助管理者实时查看仓库运营的各项数据,支持快速决策。

在本文中,我们将深入探讨WMS系统中的经营看板的开发方法,涵盖其功能设计、业务流程、开发技巧、实现效果等模块。并结合实际案例和代码示例,为企业提供切实可行的开发建议。

注:本文示例所用方案模板:简道云WMS系统,给大家示例的是一些通用的功能和模块,都是支持自定义修改的,你可以根据自己的需求修改里面的功能。

本文你将了解

  1. WMS系统
  2. 经营看板的功能模块
  3. 业务流程分析
  4. 开发技巧与技术选型
  5. 实现效果

一、WMS系统概述

1.什么是WMS系统?

WMS(Warehouse Management System,仓库管理系统)是帮助企业管理仓库操作的系统,包括库存管理、入库、出库、盘点、调拨等一系列业务功能。通过集成条形码或RFID技术,WMS系统能够实时跟踪库存,优化仓库空间使用,提高物流效率。

2.WMS系统中的经营看板

经营看板是WMS系统中的一种数据展示功能,帮助管理者快速了解仓库的运营状态。经营看板通过可视化的图表和数据展示,能够汇总库存、销售、采购等各类信息,便于管理者做出更加精准的业务决策。

二、经营看板的功能模块

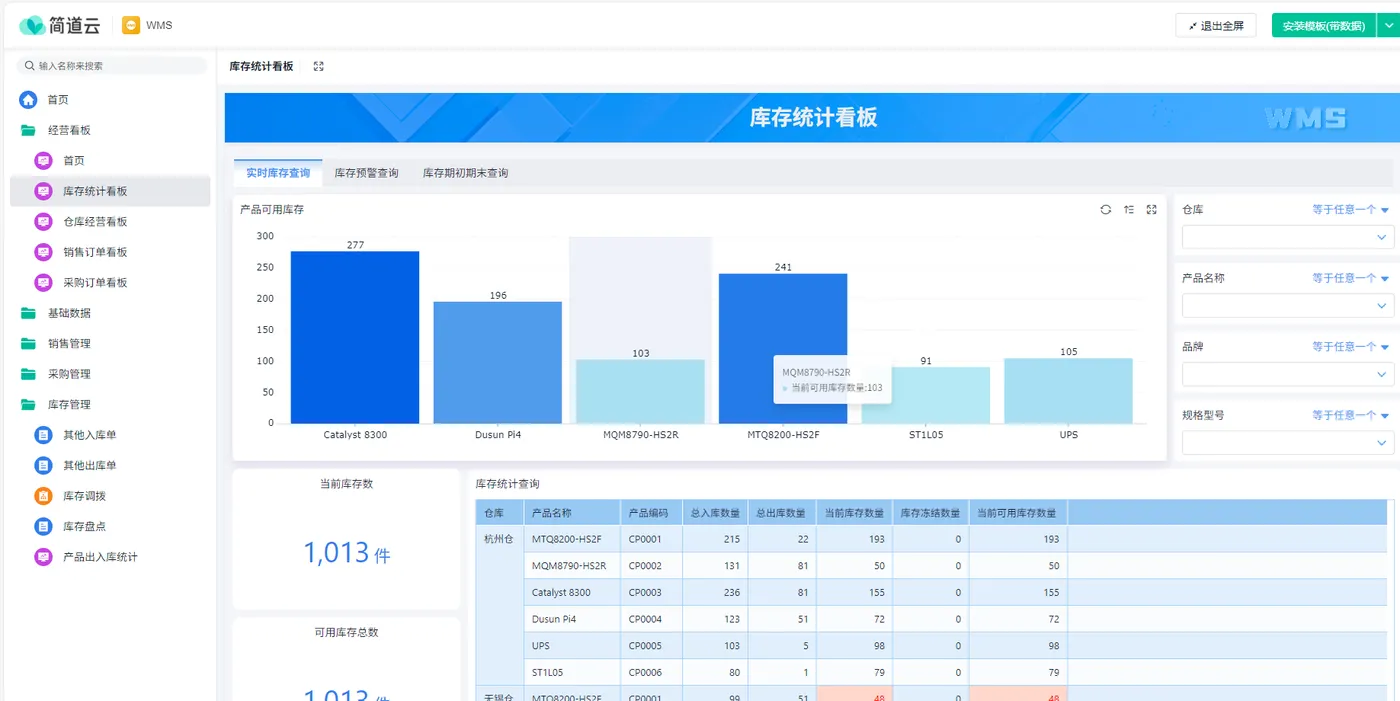

1.库存统计看板

库存统计看板是经营看板中最基本的模块之一,它展示了仓库中各类产品的库存情况。功能上,它可以显示实时的库存数量、库存价值、库存周转率等关键信息。

代码示例(前端展示)

html

</code></div><div><code>  const ctx = document.getElementById('inventoryChart').getContext('2d');</code></div><div><code>  const inventoryData = {</code></div><div><code>    labels: ['产品A', '产品B', '产品C', '产品D'],</code></div><div><code>    datasets: [{</code></div><div><code>      label: '库存数量',</code></div><div><code>      data: [120, 200, 150, 80],</code></div><div><code>      backgroundColor: 'rgba(75, 192, 192, 0.2)',</code></div><div><code>      borderColor: 'rgba(75, 192, 192, 1)',</code></div><div><code>      borderWidth: 1</code></div><div><code>    }]</code></div><div><code>  };</code></div><div><code>  const inventoryChart = new Chart(ctx, {</code></div><div><code>    type: 'bar',</code></div><div><code>    data: inventoryData</code></div><div><code>  });</code></div><div>

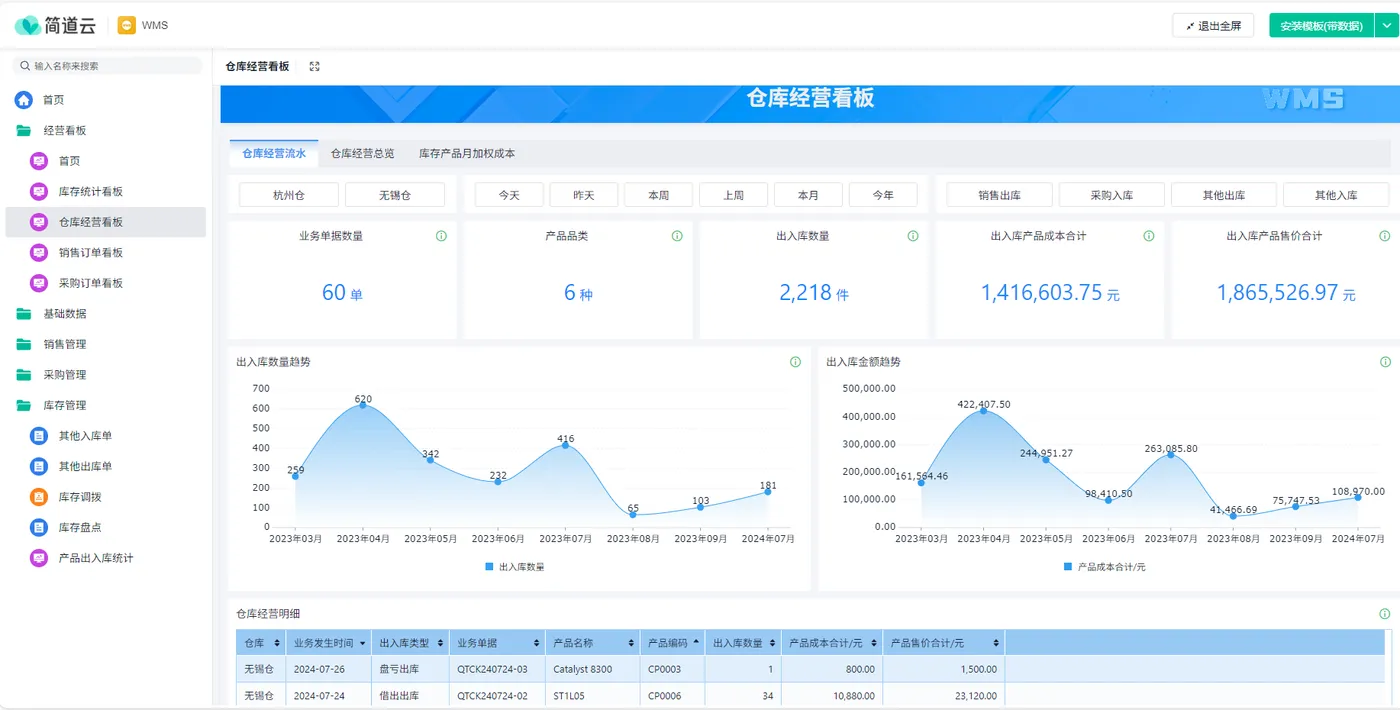

2.仓库经营看板

仓库经营看板则关注于仓库的运营状况,包括仓库的作业效率、库存周转、库存积压等。它通过多维度数据帮助管理者进行仓库管理和调度。

代码示例(前端展示)

html

</code></div><div><code>  const ctx = document.getElementById('warehouseDashboard').getContext('2d');</code></div><div><code>  const warehouseData = {</code></div><div><code>    labels: ['作业效率', '库存周转', '订单处理速度'],</code></div><div><code>    datasets: [{</code></div><div><code>      label: '仓库经营指标',</code></div><div><code>      data: [85, 60, 90],</code></div><div><code>      backgroundColor: ['#FF5733', '#33FF57', '#3357FF'],</code></div><div><code>      borderWidth: 1</code></div><div><code>    }]</code></div><div><code>  };</code></div><div><code>  const warehouseChart = new Chart(ctx, {</code></div><div><code>    type: 'radar',</code></div><div><code>    data: warehouseData</code></div><div><code>  });</code></div><div><code>

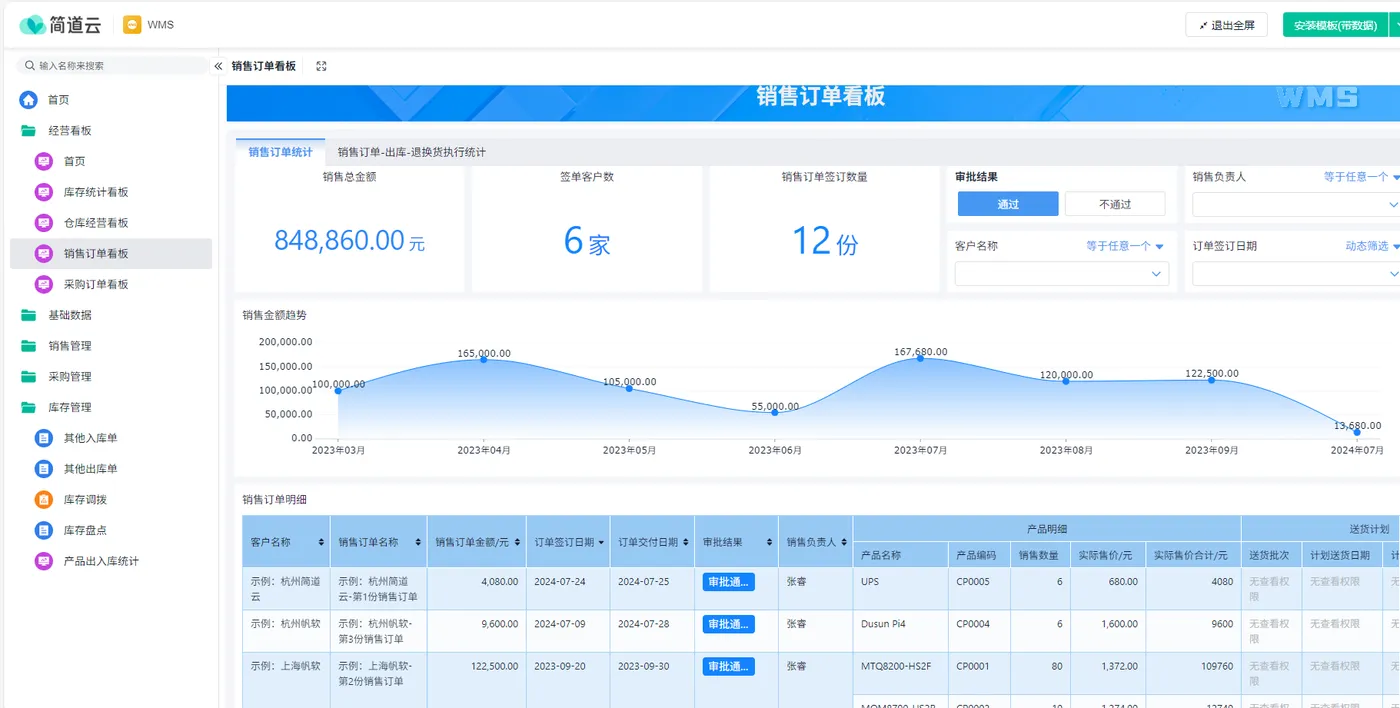

3.销售订单看板

销售订单看板可以展示不同销售渠道、订单状态、订单数量等信息,帮助企业分析销售情况并做出优化决策。

</code></div><div><code>  const ctx = document.getElementById('salesOrderChart').getContext('2d');</code></div><div><code>  const salesOrderData = {</code></div><div><code>    labels: ['待发货', '已发货', '已完成', '已取消'],</code></div><div><code>    datasets: [{</code></div><div><code>      label: '销售订单状态',</code></div><div><code>      data: [50, 200, 150, 30],</code></div><div><code>      backgroundColor: ['#FF5733', '#33FF57', '#3357FF', '#FFC300'],</code></div><div><code>      borderWidth: 1</code></div><div><code>    }]</code></div><div><code>  };</code></div><div><code>  const salesOrderChart = new Chart(ctx, {</code></div><div><code>    type: 'pie',</code></div><div><code>    data: salesOrderData</code></div><div><code>  });</code></div><div><code>

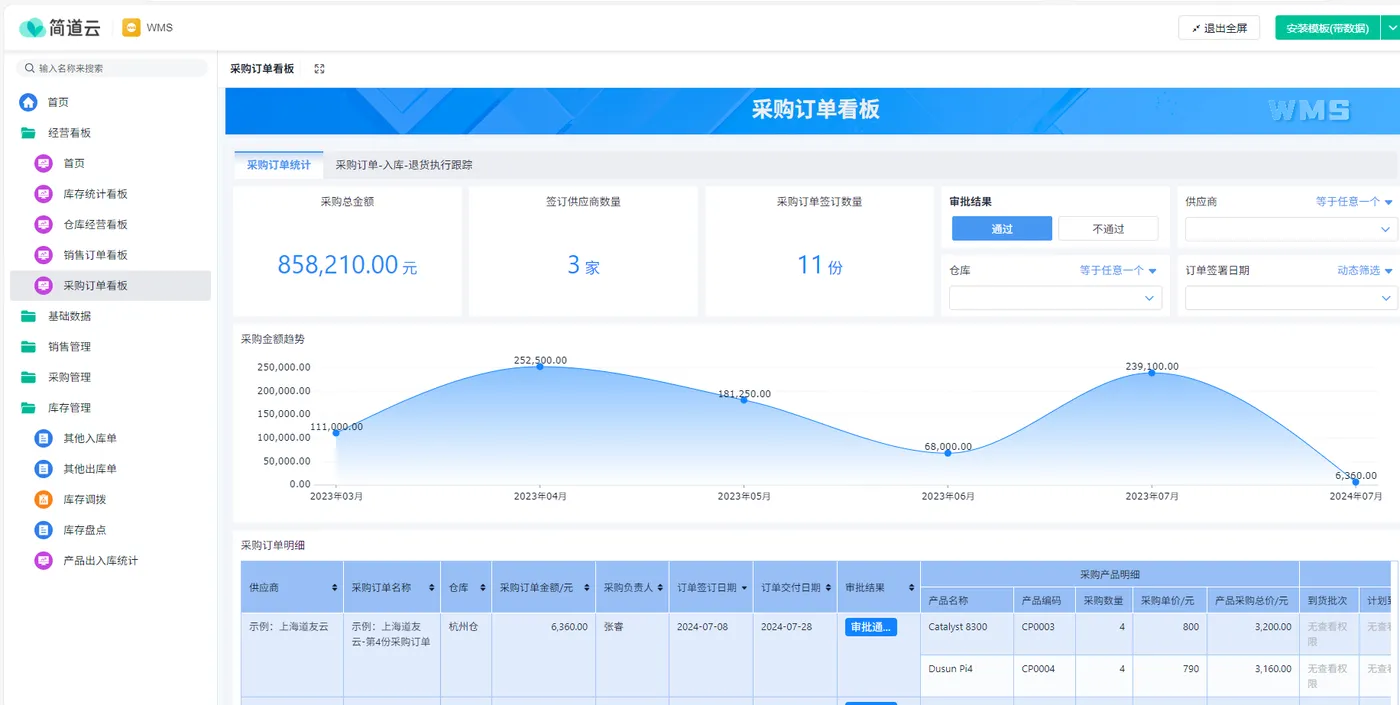

4.采购订单看板

采购订单看板展示了企业的采购需求和供应链状态,包括待采购订单、供应商交货情况等。这对于企业管理供应链至关重要。

</code></div><div><code>  const ctx = document.getElementById('purchaseOrderChart').getContext('2d');</code></div><div><code>  const purchaseOrderData = {</code></div><div><code>    labels: ['待采购', '已采购', '已完成', '已取消'],</code></div><div><code>    datasets: [{</code></div><div><code>      label: '采购订单状态',</code></div><div><code>      data: [100, 150, 80, 20],</code></div><div><code>      backgroundColor: ['#FF5733', '#33FF57', '#3357FF', '#FFC300'],</code></div><div><code>      borderWidth: 1</code></div><div><code>    }]</code></div><div><code>  };</code></div><div><code>  const purchaseOrderChart = new Chart(ctx, {</code></div><div><code>    type: 'bar',</code></div><div><code>    data: purchaseOrderData</code></div><div><code>  });</code></div><div><code>

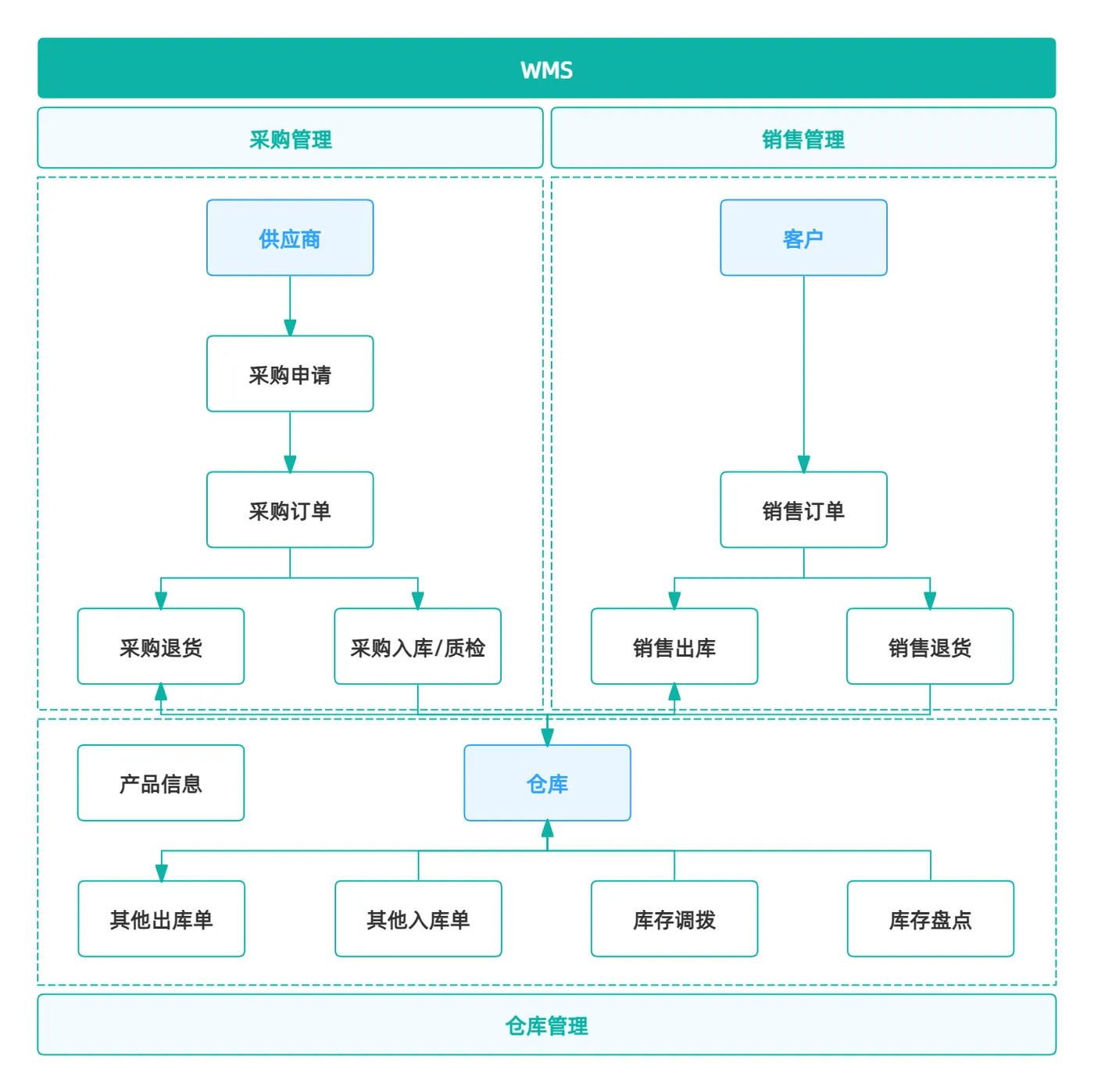

三、业务流程分析

在WMS系统中,经营看板的业务流程一般分为以下几个步骤:

  1. 数据采集:通过与仓库管理系统中的数据接口对接,实时获取库存、销售、采购等信息。
  2. 数据处理与分析:对获取的数据进行清洗、分析,计算出经营指标,如库存周转率、订单处理速度等。
  3. 数据展示:将处理后的数据通过图表、报表等形式展示在经营看板上。
  4. 决策支持:通过经营看板的数据展示,管理层可以快速发现问题并进行相应的决策。

四、开发技巧与技术选型

1.数据获取与处理

开发过程中,获取和处理数据是关键。我们可以通过WMS系统的API接口从数据库中提取数据,或者通过定时任务抓取实时数据。

代码示例(Python+SQL)

python

import pymysql

import pandas as pd

# 连接数据库

conn = pymysql.connect(host='localhost', user='user', password='password', db='warehouse')

query = "SELECT product_name, stock_quantity FROM inventory WHERE stock_quantity > 0"

df = pd.read_sql(query, conn)

conn.close()

# 数据处理

df['stock_value'] = df['stock_quantity'] * 10  # 假设每个产品的单价为10

2.前端展示技术

前端展示可以使用Chart.js、ECharts等开源图表库,能够快速将处理后的数据可视化展示。

3.后端架构设计

后端应采用模块化架构,将数据采集、处理、存储、展示等功能进行解耦,确保系统的扩展性和可维护性。


五、实现效果

开发成功的经营看板能够为企业提供以下几方面的帮助:

  • 实时监控:可以实时监控库存、销售、采购等数据,帮助管理者快速了解业务状况。
  • 数据驱动决策:通过经营看板,企业可以基于数据做出更加精准的决策,避免盲目决策。
  • 提升效率:通过自动化的数据更新与展示,减少了人工操作,提高了决策效率。

六、常见问题解答(FAQ)

Q1: WMS系统中的经营看板需要实时更新数据吗?

经营看板的数据更新频率应根据企业的需求来决定。对于大部分企业来说,实时更新可以帮助管理者迅速发现问题并采取措施,但如果数据量大且不需要实时反映,定时更新也是一种可行的方案。

Q2: 开发经营看板时,如何确保数据的准确性?

为了确保数据的准确性,首先需要保证数据采集的准确性。与WMS系统的数据接口应进行严格验证,并对数据进行定期检查和校正。此外,建议在开发过程中增加数据验证和错误日志记录功能,及时发现并解决问题。

Q3: 经营看板中的图表和数据展示如何优化性能?

如果经营看板中的数据量较大,建议使用图表懒加载技术和分页功能,避免一次性加载大量数据导致页面卡顿。此外,数据应当进行合适的聚合与筛选,避免过度展示不必要的细节,确保用户体验。
