架构解密｜一步步打造高可用的 JOCR OCR 识别服务

在各类拍照取字、票据扫描、合同归档的场景中，OCR（光学字符识别）早已成为核心能力。但要把“图片→文字”打磨成一条工业级、可观测、可扩展的服务链路，绝不仅仅是简单地调用第三方接口。本文将结合 JOCR OCR 识别完整流程图，深入剖析从前端到最终结果的每一个环节，帮助你用架构思维设计高可用、高性能、低成本的 OCR 服务。

一、整体架构全景

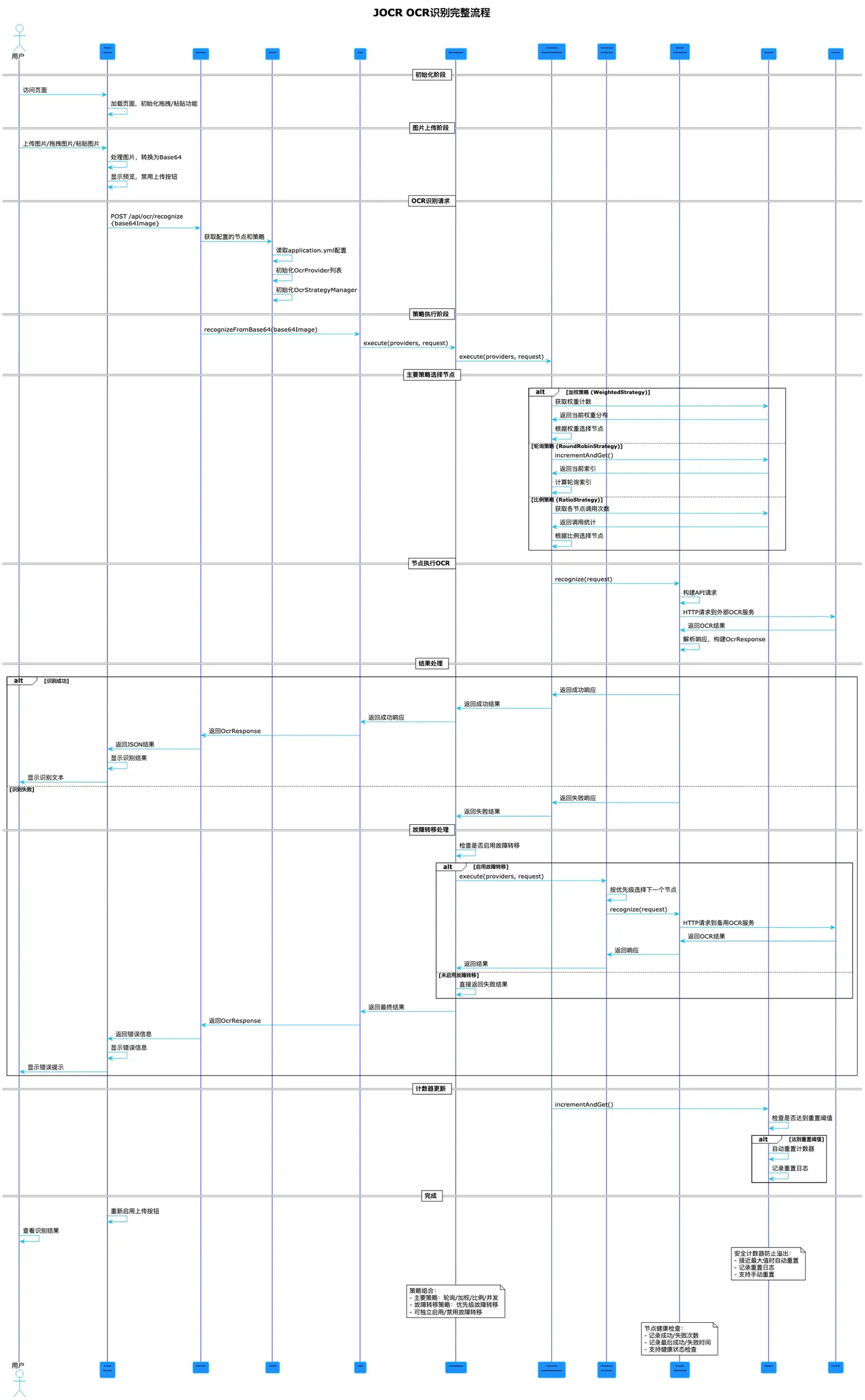

在深入细节之前，我们先来看张全景图：

图注：从用户上传 → 预处理 → 调度策略 → 核心识别 → 重试容错 → 统计监控 → 返回结果，整个链路共分为四大阶段、十余个关键节点。

二、四大阶段详细拆解

下面按时间顺序，结合流程图中泳道，逐步展开各阶段的职责与实现要点。

1. 请求入口 & 预处理

1. 页面上传

   • 用户在前端选图、裁剪、旋转、调整大小后，调用 FileReader 将图片转 Base64。
   • 前端做基础校验：格式（JPEG/PNG）、文件大小、分辨率上限等。

2. 接口接收

   • 前端发送 POST /api/ocr/recognize，请求体中包含 Base64 图片及识别参数（语言、多行/单行等）。
   • Controller 层统一做参数校验、限流（如并发控制、用户月调用上限）和灰度开关判断。

3. 配置加载

   • 服务启动时，从 application.yml 中读取所有已接入的 OCR Provider，如「自研 OCR」「某大厂 OCR」「另一大厂 OCR」。
   • 每个 Provider 对应唯一的 bean 实例，包含：
     • 调用 URL、API Key、超时配置
     • 当日最大调用配额
     • 单次调用成本

4. 策略管理初始化

   • OcrStrategyManager 负责加载并管理多种调度策略：
     • 加权策略（WeightedStrategy）
     • 轮询策略（RoundRobinStrategy）
     • 比例策略（RatioStrategy）
   • 不同业务可在启动参数或接口参数中指定不同策略。

2. 智能调度

1. 策略执行

   • 请求进入核心调度：OcrStrategyManager.execute(providers, request)。
   • 根据当前流量、成功率、剩余配额，策略从 providers 列表中选出一个或多个候选服务商。

2. 调用链路埋点

   • 每次策略决策前后，调用 metrics.increment("ocr.attempt")、metrics.increment("ocr.success")，并记录：
     • 请求 ID、服务商名称
     • 时间戳、线程 ID

3. 并发与熔断

   • 对每个 Provider，维护一个动态滑动窗口限流器（RateLimiter）。
   • 服务商连续 N 次调用失败后，熔断该实例，暂时从调度列表中剔除。

3. 核心识别

1. 执行识别

   • 选定某个 Provider 后，调用其 recognize(request) 方法：

     public OcrResponse recognize(OcrRequest req) {

       HttpRequest httpReq = buildHttpRequest(req);
       HttpResponse resp = httpClient.send(httpReq, timeout);
       return parseResponse(resp);
     }


   • 统一封装超时（connect/read）、重试次数、日志上下文（traceId）。

2. 结果封装

   • 将各服务商返回的 JSON（字段名千差万别）映射到统一的 OcrResponse：

     {
       "text": "识别结果文字",
       "confidence": 0.92,
       "regions": [ { "x":10,"y":20,"w":100,"h":30 }, … ]
     }


3. 多结果融合（可选）

   • 对接多家服务商时，可启用“结果融合”模块：
     • 按关键字置信度取最高
     • 对比图像坐标落差，统一输出最优方案

4. 容错 & 监控收尾

1. 失败重试与切换

   • 若当前 Provider 调用抛出异常或返回错误码，调度器自动切换到下一个 Provider 并重试（最多 M 次）。
   • 所有重试过程均在同一请求上下文（traceId）内，便于链路追踪。

2. 统计上报

   • 调用完成后，汇总：

     • 总耗时（Strategy 决策 + HTTP 调用 + 解析）
     • 调用次数、重试次数
     • 成功/失败状态

   • 上报至监控系统（Prometheus/Grafana），并将异常率、延迟分布可视化。

3. 降级与告警

   • 当整体失败率或延迟超出阈值，触发告警，它可：
     • 自动开启“兜底模式”（返回空文本或缓存模板）
     • 通过短信/钉钉推送给运维/开发
     • 在 Dashboard 上清晰标红

三、落地实践建议

1. 契约优先

   • 前后端、各 Provider 间都应以“契约化接口”为基础，版本迭代时只做扩展不做变更。

2. 分层解耦

   • Controller → StrategyManager → Provider → HTTP Client 四层分离，各司其职，方便单测与替换。

3. 灰度发布

   • 新接入服务商或自研模型时，可先做 5% 流量灰度，验证稳定后再全量启用。

4. 持续监控

   • 关键指标：调用量、失败率、平均延迟、熔断次数、配额消耗。
   • 提前写好 Grafana 模板和告警规则，运维一眼便知。

四、总结

一个成熟的 OCR 服务，不仅要有高精度的识别算法，更要有一条从请求入口到结果返回的“工业流水线”——多策略调度、自动容错、精细监控、灰度发布、成本控制……每一步都不可或缺。

希望本文详细剖析的 JOCR 全链路识别架构，能为你设计或优化 OCR 平台提供实用参考。如果你在落地过程中遇到任何问题，欢迎在评论区交流。一起推动 OCR 服务的稳定与创新。
