引言：重新定义开发范式的图生代码技术

在现代软件开发领域，可视化编程与代码生成技术的融合正引领着一场开发效率的革命。OneCode平台的图生代码技术通过CodeBee IDE实现了设计与开发的无缝衔接，彻底改变了传统的"设计→标注→编码"串行工作流。本文将深入剖析OneCode图生代码技术的底层实现原理，通过管理端首页的设计与代码生成案例，全面展示从像素级UI设计到可执行Java代码的完整转换过程，并探讨其在企业级应用开发中的实战价值。

一、OneCode图生代码技术架构全景

1.1 技术定位与核心价值

OneCode图生代码技术并非简单的UI绘制工具，而是一套完整的可视化开发解决方案，其核心价值体现在：

设计即开发：设计师与开发者在同一平台协作，设计结果直接转换为可执行代码
注解驱动架构：通过Java注解将UI设计属性与业务逻辑解耦又保持关联
组件化复用：内置企业级UI组件库，支持自定义组件扩展
跨平台一致性：一次设计，多端适配，保证UI在不同设备上的一致性
动态加载机制：支持运行时动态更新UI组件，无需重启应用

1.2 整体技术架构

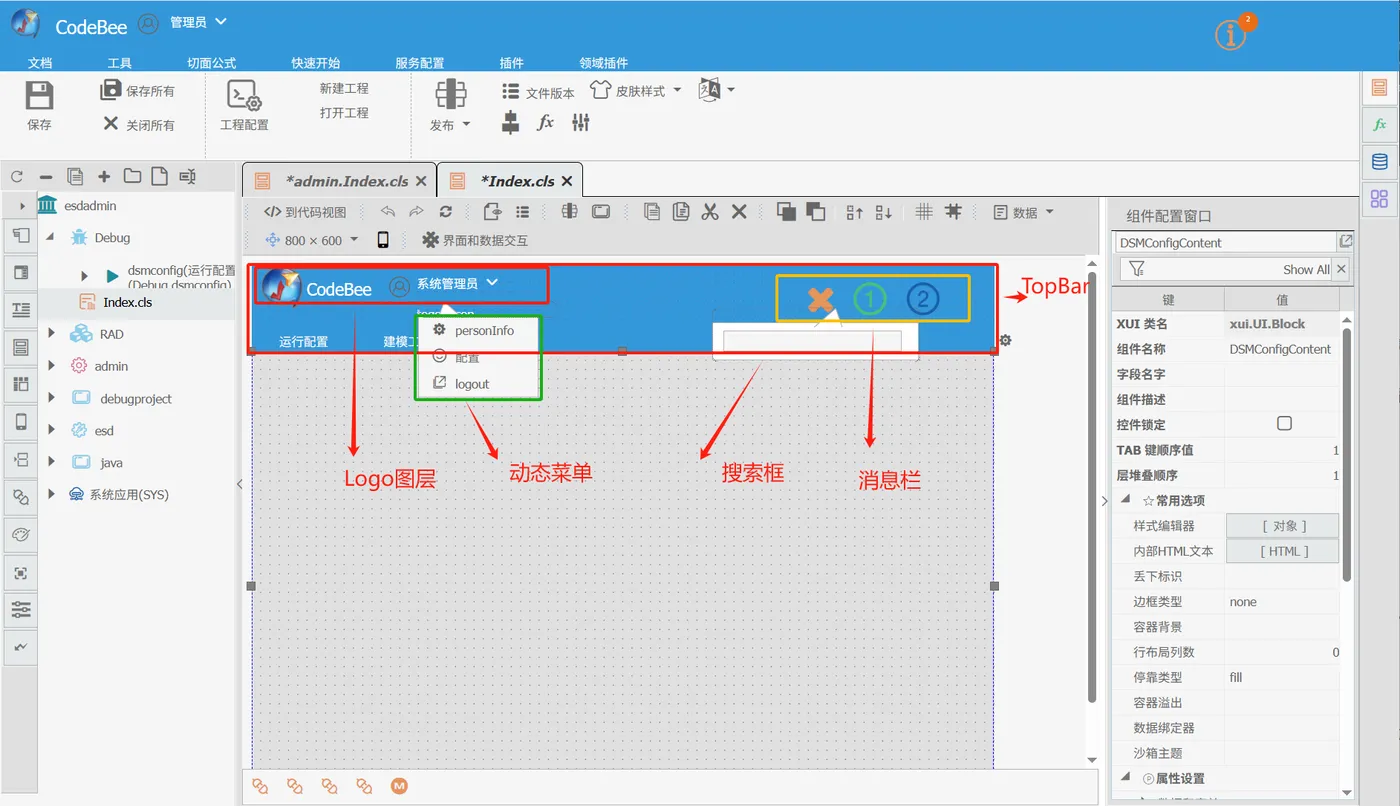

$!\[在这里插入图片描述\](https://i-blog.csdnimg.cn/direct/7e39a52443444fd19084ea36df122188.png$

OneCode图生代码技术采用分层架构设计，包含以下核心层次：

1.2.1 设计器层（ IDE）

提供可视化设计界面，支持拖拽式组件布局、属性配置和实时预览，对应截图中的中央工作区和右侧属性面板。

1.2.2 元数据解析层

将设计器中的可视化元素转换为结构化的元数据描述，包含组件类型、布局关系、样式属性等。

1.2.3 代码生成层

基于元数据和注解配置，生成符合OneCode架构规范的Java代码，ESDMain.java和TopBar.java。

1.2.4 运行时渲染层

通过注解处理器和动态加载机制，将生成的代码解析为实际UI组件并渲染到界面上。

1.2.5 交互逻辑绑定层

提供事件绑定机制，将UI组件与后端业务逻辑关联，RightAction.java中定义的用户操作。

二、图生代码核心技术原理

2.1 可视化设计到代码的映射机制

OneCode图生代码技术的核心在于建立了一套从可视化设计元素到Java代码的精确映射规则，实现了所见即所得的开发体验。

2.1.1 组件识别与解析

设计器中的每个可视化元素都对应OneCode组件库中的一个基础组件或复合组件。以截图中的顶部导航栏为例：

设计器中蓝色导航条对应TopBar类
右上角用户菜单对应IndexGalleryItem.java枚举定义的菜单项
通知图标对应MsgGalleryItem.java中的消息通知组件

设计器通过解析这些组件的位置、大小和层级关系，生成初步的布局描述。

2.1.2 属性映射规则

右侧属性面板中的每个配置项都与Java代码中的注解属性一一对应：

设计器属性	注解属性	代码示例
组件名称	name	@ComponentAnnotation(name = "topBar")
组件类型	type	@UIAnnotation(type = "block")
层堆叠顺序	zIndex	@LayoutAnnotation(zIndex = 10)
停靠类型	dock	@LayoutAnnotation(dock = "top")
容器溢出	overflow	@ContainerAnnotation(overflow = "hidden")

这种映射关系确保了设计器中的视觉调整能够精确地转换为代码中的属性配置。

2.2 注解驱动的代码生成引擎

OneCode图生代码技术的核心创新在于采用注解驱动的代码生成方式，而非传统的模板生成方式。这种方式具有更高的灵活性和可维护性。

2.2.1 注解体系设计

OneCode定义了一套完整的UI注解体系，覆盖从布局到交互的各个方面：

布局相关注解

@ContainerAnnotation(/* 容器布局属性 */)
@LayoutAnnotation(/* 组件布局属性 */)
@BlockAnnotation(/* 块级元素属性 */)

UI组件注解

@UIAnnotation(/* 基础UI属性 */)
@GalleryAnnotation(/* 画廊菜单属性 */)
@NavTreeViewAnnotation(/* 树形导航属性 */)

交互相关注解

@ActionAnnotation(/* 动作绑定属性 */)
@APIEventAnnotation(/* API事件绑定 */)
@DynLoadAnnotation(/* 动态加载属性 */)

数据绑定注解

@DataBindAnnotation(/* 数据绑定配置 */)
@ModuleRefFieldAnnotation(/* 模块引用配置 */)

2.2.2 代码生成流程

设计元数据提取：从设计文件中提取组件树、布局关系和样式属性
组件类型解析：根据组件特征识别对应的Java类
注解生成：将设计属性转换为对应的Java注解
代码骨架生成：创建类结构、方法签名等基础代码
业务逻辑占位符生成：为开发者预留业务逻辑编写位置
代码格式化与优化：生成符合代码规范的Java文件

以管理端首页控制器为例，生成的代码结构如下：
ESDMain.java

@Controller
@RequestMapping("/admin/")
@ModuleAnnotation(name = "admin.main", title = "管理端首页")
public class ESDMain {


    @GetMapping("Index")
    @MethodChinaName("首页")
    @APIEventAnnotation(event = "load.index", async = true)
    @BlockViewAnnotation(view = "admin.index")
    public String index(Model model) {

        // 业务逻辑占位符
        return "admin/index";
    }

    // ... 其他自动生成的方法
}

2.3 动态加载与运行时渲染机制

OneCode图生代码技术不仅关注代码生成，更注重运行时的动态渲染，这通过IndexGalleryService.java和ESDMainService.java等类实现。

2.3.1 组件动态加载流程

注解解析：运行时扫描类上的UI相关注解
组件工厂：根据注解信息创建对应的UI组件实例
属性注入：将注解中定义的属性值注入到组件实例
事件绑定：根据@ActionAnnotation等注解绑定事件处理器
布局渲染：根据@LayoutAnnotation等注解进行组件布局
数据加载：根据@DataBindAnnotation注解加载并绑定数据

2.3.2 代码示例：顶部导航栏动态加载

TopBar.java

@ContainerAnnotation(layout = "horizontal", style = "top-bar-container")
@LayoutAnnotation(height = 60, dock = "top", zIndex = 100)
public class TopBar {


    @UIAnnotation(type = "logo", align = "left")
    @ComponentAnnotation(name = "logo", width = 120, height = 40)
    private LogoComponent logo;

    @UIAnnotation(type = "menu", align = "center")
    @NavMenuBarViewAnnotation(type = "main")
    private MainMenuComponent mainMenu;

    @UIAnnotation(type = "gallery", align = "right")
    @GalleryAnnotation(type = "message", items = MsgGalleryItem.class)
    @DynLoadAnnotation(url = "/admin/index/GalleryData")
    private MessageGalleryComponent messageGallery;

    @UIAnnotation(type = "gallery", align = "right")
    @GalleryAnnotation(type = "user", items = IndexGalleryItem.class)
    private UserGalleryComponent userGallery;
}

这段代码通过注解定义了顶部导航栏的结构和行为，运行时由组件工厂解析并创建实际的UI组件，实现了设计与代码的分离与关联。

三、OneCode图生代码实战案例：管理端首页开发

3.1 开发环境与工具准备

IDE：OneCode平台专用可视化设计器
OneCode SDK：提供核心注解和组件库
JDK 1.8+：运行环境
Maven：项目构建与依赖管理
Git：版本控制

3.2 详细开发步骤

3.2.1 新建项目与页面

在OneCodeIDE中创建新项目，选择"管理系统模板"
新建页面文件Index.cds，系统自动生成基础目录结构
设置页面属性（标题、尺寸、布局模式等）

3.2.2 设计顶部导航栏

从组件库拖拽"顶部导航栏"组件到设计画布
设置导航栏高度为60px，背景色为#1E88E5
添加Logo组件，设置宽度120px，高度40px
添加主导航菜单，包含"文档"、"工具"、"切图公式"等菜单项
添加消息通知组件，设置图标和未读数量显示
添加用户菜单，包含"配置"、"账户"和"退出"选项

此时设计器界面应与提供的截图一致，右侧属性面板显示当前选中组件的详细属性。

3.2.3 设计左侧导航菜单

拖拽"树形导航"组件到设计画布左侧
设置宽度为200px，高度为"100%"
添加"组织管理"、"插件管理"和"监听器管理"三个主节点
为每个主节点添加子节点和孙节点，形成三级菜单结构
设置默认展开级别为1

这一步对应ESDIndexMenu.java中的菜单结构定义。

3.2.4 配置组件属性与行为

选中顶部导航栏，在右侧属性面板设置：
- 组件名称：topBar
- 层堆叠顺序：10
- 停靠类型：top
- 容器溢出：hidden
选中文档菜单，配置点击事件：
- 事件类型：click
- 目标URL：/admin/docs
- 打开方式：当前窗口
选中用户菜单，配置动态数据加载：
- 数据源URL：/admin/index/PersonList
- 加载方式：懒加载
- 缓存时间：300秒

3.2.5 生成代码

点击CodeBee IDE工具栏中的"生成代码"按钮
在弹出的配置窗口中选择：
- 生成类型：Java后端代码
- 注解版本：1.0
- 目标框架：Spring MVC
点击"确定"，系统开始生成代码
生成完成后，查看生成的文件列表

3.2.6 生成的核心文件解析

1. 控制器类：ESDMain.java

ESDMain.java是管理端首页的核心控制器，负责处理首页请求和数据准备：

@Controller
@RequestMapping("/admin/")
@ModuleAnnotation(name = "admin.main", title = "管理端首页")
public class ESDMain {


    @Autowired
    private ESDMainService esdMainService;

    @GetMapping("Index")
    @MethodChinaName("首页")
    @APIEventAnnotation(event = CustomEvent.LOAD_INDEX, async = true)
    @BlockViewAnnotation(view = "admin.index")
    public String index(Model model) {

        // 准备页面数据
        model.addAttribute("topBar", esdMainService.getTopBar());
        model.addAttribute("mainContent", esdMainService.getMainContent());
        return "admin/index";
    }
}

2. 服务类：ESDMainService.java

\ESDMainService.java提供首页所需数据：

@Service
public class ESDMainService {


    @Autowired
    private IndexGalleryService galleryService;

    @NavMenuBarViewAnnotation(type = "main.content")
    @ModuleRefFieldAnnotation(ref = "dashboard")
    public Object getMainContent() {

        // 获取主内容区域数据
        return dashboardService.getDashboardData();
    }

    @BlockFieldAnnotation(name = "topBar")
    @BlockAnnotation(title = "顶部导航")
    public TopBarData getTopBar() {

        TopBarData topBarData = new TopBarData();
        topBarData.setGalleryItems(galleryService.getGalleryData());
        topBarData.setUserInfo(userService.getCurrentUser());
        return topBarData;
    }
}

3. 菜单枚举：IndexGalleryItem.java

IndexGalleryItem.java定义用户菜单选项：

public enum IndexGalleryItem {

    CONFIG("配置", "icon-config"),

    @ActionAnnotation(url = "/admin/index/account", method = "GET", target = "modal")
    ACCOUNT("账户", "icon-account"),

    @ActionAnnotation(url = "/admin/index/logout", method = "POST", confirm = true)
    LOGOUT("退出", "icon-logout");

    @GalleryAnnotation(style = "user-menu-item")
    private final String name;

    @GalleryAnnotation(style = "icon-style")
    private final String icon;

    IndexGalleryItem(String name, String icon) {

        this.name = name;
        this.icon = icon;
    }

    // Getter方法
    public String getName() {
    return name; }
    public String getIcon() {
    return icon; }
}

4. 动态数据加载：IndexGalleryService.java

IndexGalleryService.java提供顶部菜单动态数据：

@Controller
@RequestMapping("/admin/index")
public class IndexGalleryService {


    @Autowired
    private MessageService messageService;

    @Autowired
    private UserService userService;

    @GetMapping("/GalleryData")
    @ResponseBody
    @APIEventAnnotation(event = CustomGalleryEvent.LOADMENU, async = true)
    @CacheAnnotation(duration = 300)
    public GalleryResponse getGalleryData() {

        GalleryResponse response = new GalleryResponse();

        // 查询未读消息数量
        int unreadCount = messageService.getUnreadCount();
        response.setUnreadCount(unreadCount);

        // 获取用户信息
        UserInfo userInfo = userService.getCurrentUser();
        response.setUserInfo(userInfo);

        return response;
    }
}

5. 用户操作处理：RightAction.java

RightAction.java处理用户菜单操作：

@Controller
@RequestMapping("/admin/index")
public class RightAction {


    @GetMapping("/PersonList")
    @ResponseBody
    @DynLoadAnnotation(module = "user.config")
    @ModuleAnnotation(name = "person.config", title = "个人配置")
    public ConfigResponse getPersonConfig() {

        // 获取用户配置信息
        return configService.getUserConfig();
    }

    @GetMapping("/account")
    @ResponseBody
    @DynLoadAnnotation(module = "user.account")
    public AccountInfo getAccountInfo() {

        // 获取账户信息
        return accountService.getAccountInfo();
    }

    @PostMapping("/logout")
    @ResponseBody
    public LogoutResponse logout() {

        // 处理退出登录逻辑
        return securityService.logout();
    }
}

3.2.7 添加业务逻辑

生成代码后，开发者需要在预留的业务逻辑占位符中添加实际业务代码：

在ESDMain.index()方法中添加页面初始化逻辑
在ESDMainService.getMainContent()中添加仪表盘数据查询逻辑
在RightAction类中完善用户操作处理逻辑

3.2.8 运行与调试

使用Maven构建项目：mvn clean package
启动应用：java -jar target/onecode-admin-1.0-SNAPSHOT.jar
在浏览器中访问：http://localhost:8080/admin/Index
验证页面布局和功能是否与设计一致
如有问题，返回CodeBee IDE调整设计并重新生成代码

3.3 设计与代码的双向同步

OneCode图生代码技术支持设计与代码的双向同步，这是其区别于传统代码生成工具的重要特性：

3.3.1 从设计到代码（正向同步）

当设计师修改设计时，系统会自动检测变更并仅更新受影响的代码部分，保留开发者手动添加的业务逻辑。

3.3.2 从代码到设计（反向同步）

当开发者手动修改了代码中的UI相关注解时，CodeBee IDE能够识别这些变更并更新设计视图，确保设计与代码始终保持一致。

这种双向同步机制解决了传统开发中"设计与实现脱节"的痛点，大大提高了团队协作效率。

四、技术优势与创新点

4.1 注解驱动架构的优势

相比传统的模板生成或XML配置方式，OneCode的注解驱动架构具有以下优势：

代码与配置合一：UI配置直接以注解形式存在于Java代码中，无需维护单独的配置文件
类型安全：编译期检查配置的正确性，避免运行时错误
IDE支持：享受Java IDE的自动补全、重构等功能支持
易于维护：配置与代码在同一位置，便于理解和维护
可扩展性：支持自定义注解和注解处理器，扩展灵活

4.2 动态加载机制的技术创新

OneCode的动态加载机制通过IndexGalleryService.java等实现，具有以下创新点：

按需加载：仅在组件需要显示时才加载其数据，减少初始加载时间
异步加载：通过@APIEventAnnotation(async = true)支持异步加载，避免界面阻塞
智能缓存：通过@CacheAnnotation实现数据缓存，减少服务器压力
模块隔离：不同组件的数据加载相互隔离，一个组件加载失败不影响其他组件
运行时更新：支持在应用运行时更新组件，无需重启

4.3 与传统开发方式的对比

特性	OneCode图生代码	传统开发方式
开发效率	高，可视化拖拽+自动生成代码	低，手动编写HTML/CSS/JS
设计还原度	100%，像素级还原	依赖开发者经验，易出现偏差
代码质量	统一规范，无冗余代码	依赖团队规范，易出现不一致
维护成本	低，设计即文档，双向同步	高，设计与代码需手动同步
学习曲线	低，可视化操作为主	高，需掌握多种前端技术
跨平台支持	好，一次设计多端适配	差，需为不同平台单独开发

五、企业级应用实战策略

5.1 团队协作模式

采用OneCode图生代码技术后，建议采用以下团队协作模式：

设计师：使用CodeBee IDE进行UI设计，设置组件属性和交互行为
前端开发者：优化生成的UI代码，实现复杂交互效果
后端开发者：编写业务逻辑代码，实现数据接口
测试工程师：基于设计稿和代码进行测试，确保一致性

5.2 性能优化策略

组件懒加载：对非首屏组件采用懒加载策略
数据缓存：合理设置@CacheAnnotation的缓存时间
资源压缩：开启代码压缩和混淆
CDN加速：静态资源使用CDN加速
预加载关键资源：对核心组件使用@PreloadAnnotation预加载

5.3 定制化开发建议

自定义组件库：开发符合企业风格的自定义组件库
注解扩展：根据业务需求扩展自定义注解
代码生成模板定制：调整代码生成模板以适应企业编码规范
主题定制：通过@ThemeAnnotation实现企业主题定制

5.4 常见问题与解决方案

5.4.1 设计与代码不一致

问题：设计修改后，代码未同步更新
解决方案：

检查是否开启了自动同步功能
手动触发"同步代码"命令
检查版本控制，确保没有冲突

5.4.2 复杂交互实现困难

问题：某些复杂交互难以通过可视化设计实现
解决方案：

使用"自定义代码块"功能嵌入手动编写的JavaScript
开发自定义交互组件
利用事件绑定机制实现复杂逻辑

5.4.3 性能问题

问题：页面加载缓慢或卡顿
解决方案：

优化组件层级，减少嵌套
增加缓存策略
实现虚拟滚动加载长列表
优化图片资源

六、未来展望与技术演进

6.1 AI辅助设计与开发

未来OneCode图生代码技术将引入AI能力，实现：

智能组件推荐
自动布局优化
设计风格统一
代码质量自动优化
基于草图的自动UI生成

6.2 全链路可视化开发

进一步扩展可视化开发范围，实现：

数据库设计可视化
API接口设计可视化
业务流程设计可视化
微服务架构设计可视化

6.3 跨平台能力增强

加强跨平台支持，实现：

响应式设计自动生成
移动端原生应用代码生成
小程序代码生成
桌面应用代码生成

七、总结

OneCode图生代码技术通过创新的注解驱动架构和动态加载机制，实现了从可视化设计到可执行代码的直接转换，彻底改变了传统的开发模式。本文通过管理端首页的实战案例，详细展示了OneCode图生代码技术的实现原理和使用方法，包括设计器操作、代码生成、业务逻辑编写和运行调试的完整流程。

该技术的核心优势在于：

提高开发效率：可视化设计大幅减少编码工作量
保证设计还原度：像素级精确转换，避免设计与实现脱节
统一代码规范：自动生成符合规范的代码，提高可维护性
支持双向同步：设计与代码的双向更新，保持一致性
动态加载机制：提升应用性能，优化用户体验

对于企业级应用开发而言，OneCode图生代码技术不仅能够显著提高团队 productivity，还能改善设计师与开发者之间的协作流程，是构建现代化企业应用的理想选择。随着AI技术的融入和跨平台能力的增强，OneCode图生代码技术有望成为未来软件开发的主流范式之一。
