目的和范围
本文档全面概述了VTJ低代码开发平台(LCDP),这是一个支持快速创建和部署应用程序的多平台开发环境。平台采用Vue.js前端应用与NestJS后端API架构,支持多种部署目标,包括Web浏览器、移动H5应用和跨平台UniApp环境。
本文档涵盖平台整体架构、核心技术和系统组织。
系统架构概述
VTJ LCDP采用现代化Web应用架构,实现前端展示层、后端服务层和多平台构建系统的清晰分离。

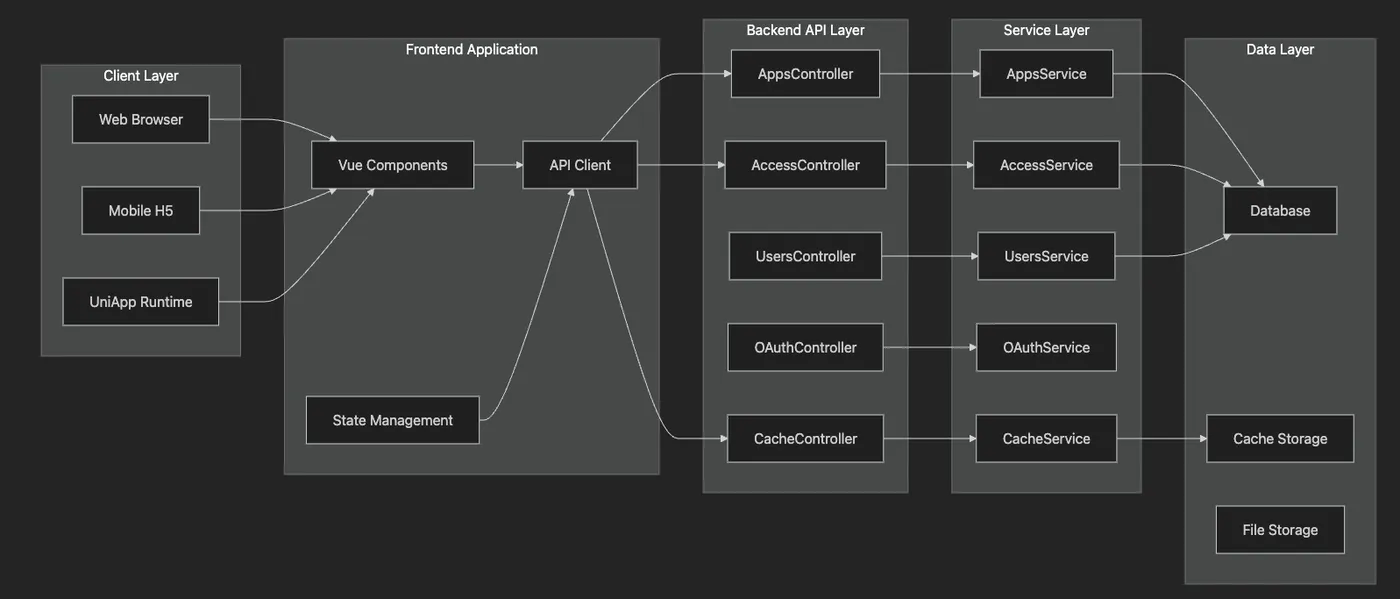

整体架构设计
分层架构模式
平台采用分层架构设计,各层职责明确:
- 用户界面层:基于Vue.js的可视化开发环境
- 应用服务层:NestJS实现的核心业务逻辑
- 数据服务层:统一API网关和微服务架构
- 基础设施层:容器化部署和云原生支持

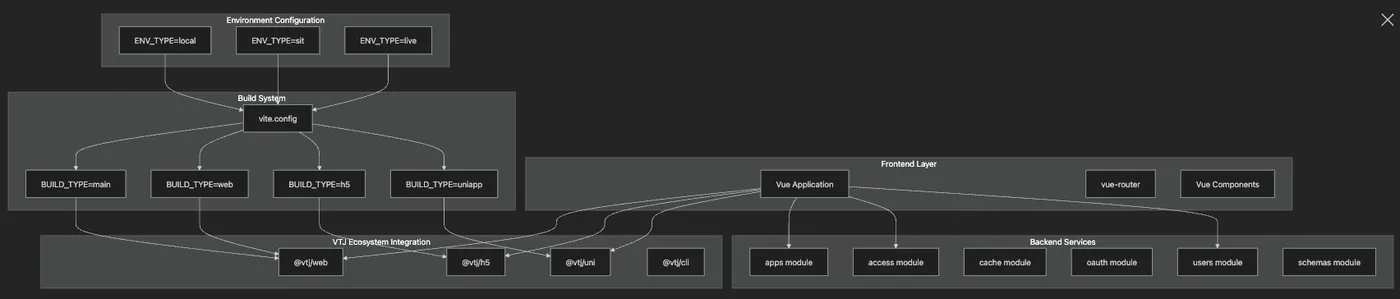

多平台构建系统
平台支持四个核心构建目标,每个目标针对特定部署场景优化:
构建目标 |
环境变量 |
输出类型 |
主要应用场景 |
技术实现细节 |
main |
BUILD_TYPE=main |
核心应用包 |
主Web应用部署 |
包含完整业务逻辑,支持SSR |
web |
BUILD_TYPE=web |
Web优化包 |
标准Web浏览器 |
响应式设计,PC端体验优化 |
h5 |
BUILD_TYPE=h5 |
移动H5包 |
移动Web应用 |
触控优化,移动端适配 |
uniapp |
BUILD_TYPE=uniapp |
跨平台包 |
多端应用部署 |
编译为微信小程序、Android/iOS等 |
构建脚本配置说明
构建系统通过npm脚本支持环境特定配置:
bash
代码语言:javascript
代码运行次数:0
运行
AI代码解释
# 开发环境 (热重载) npm run dev # ENV_TYPE=local,启动开发服务器 # SIT环境构建 (系统集成测试) npm run sit:main # ENV_TYPE=sit BUILD_TYPE=main npm run sit:web # ENV_TYPE=sit BUILD_TYPE=web npm run sit:h5 # ENV_TYPE=sit BUILD_TYPE=h5 npm run sit:uniapp # ENV_TYPE=sit BUILD_TYPE=uniapp # 生产环境构建 npm run build:main # ENV_TYPE=live BUILD_TYPE=main npm run build:web # ENV_TYPE=live BUILD_TYPE=web npm run build:h5 # ENV_TYPE=live BUILD_TYPE=h5 npm run build:uniapp # ENV_TYPE=live BUILD_TYPE=uniapp
核心技术与依赖项
前端核心依赖
包名称 |
版本范围 |
功能描述 |
技术特性 |
vue |
~3.5.0 |
核心Vue.js框架 |
组合式API,响应式系统 |
vue-router |
~4.5.0 |
客户端路由管理 |
动态路由,导航守卫 |
@vtj/web |
latest |
VTJ Web平台集成库 |
组件库,工具函数集 |
@vtj/h5 |
latest |
VTJ移动H5平台适配 |
移动端组件,手势支持 |
@vtj/uni |
latest |
VTJ UniApp跨平台支持 |
多端适配,原生能力封装 |
@dcloudio/uni-h5-vue |
3.0.0-4050720250324001 |
UniApp H5环境Vue运行时 |
H5与小程序统一运行时 |
开发工具链
工具名称 |
版本 |
功能描述 |
技术优势 |
@vtj/cli |
latest |
VTJ命令行工具 |
项目脚手架,代码生成 |
@vtj/pro |
latest |
VTJ专业开发工具套件 |
可视化调试,性能分析 |
node-ssh |
~13.2.0 |
SSH远程部署支持 |
安全连接,自动化部署 |
vite |
^5.0.0 |
构建工具核心 |
快速冷启动,按需编译 |
typescript |
~5.4.0 |
类型安全支持 |
静态类型检查,高级类型特性 |

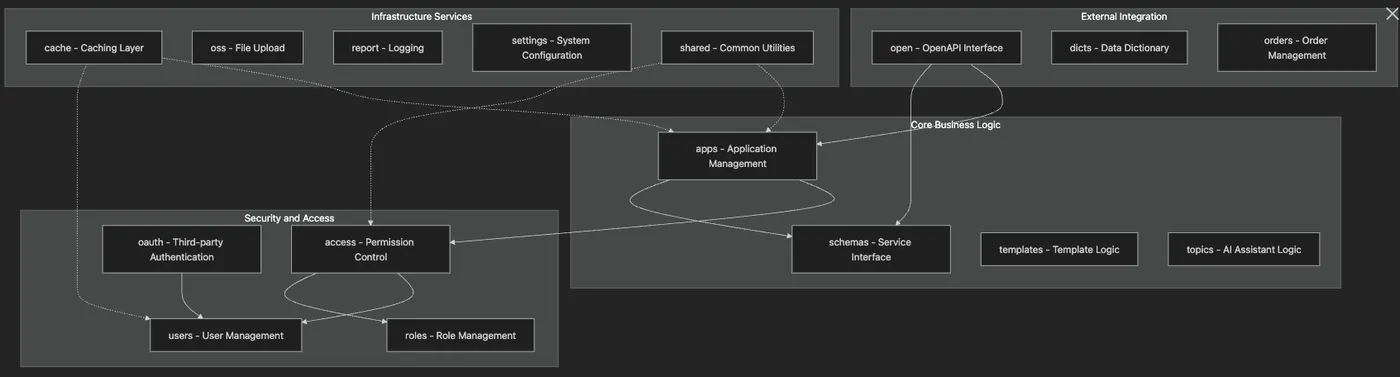

后端模块架构
后端采用模块化NestJS架构,包含以下核心功能模块:
核心模块功能说明
模块名称 |
主要职责 |
技术实现 |
应用管理 |
应用生命周期管理 |
微服务注册发现,健康检查 |
权限控制 |
访问授权管理 |
RBAC模型,JWT认证 |
数据服务 |
数据持久化操作 |
TypeORM,事务管理 |
文件存储 |
资源管理 |
OSS集成,分块上传 |
消息队列 |
异步任务处理 |
RabbitMQ,任务调度 |
监控告警 |
系统监控 |
Prometheus,Grafana仪表盘 |
日志服务 |
集中式日志管理 |
ELK Stack,结构化日志 |
开发环境配置
平台支持三种环境配置,满足不同阶段需求:
环境类型 |
配置标识 |
主要特点 |
适用场景 |
开发环境 |
ENV_TYPE=local |
热重载,源码映射 |
本地开发,实时调试 |
测试环境 |
ENV_TYPE=sit |
完整功能验证,集成测试 |
预发布环境,QA测试 |
生产环境 |
ENV_TYPE=live |
性能优化,安全加固 |
线上部署,用户使用 |
构建配置关键技术
- 多目标支持:支持12种环境与平台组合配置,满足全场景需求
- TypeScript处理:通过
vue-tsc
实现严格类型检查和编译 - 环境变量注入:使用
cross-env
实现跨平台环境变量管理 - 构建优化:生产环境启用代码压缩、Tree Shaking和代码分割
- 增量构建:开发环境支持模块热替换(HMR),提升开发效率
VTJ低代码平台通过模块化架构和灵活的多平台构建系统,为开发者提供高效的应用开发和部署体验。
项目脚本
命令 |
描述 |
npm run setup |
使用 registry.npmmirror.com 镜像源安装依赖 |
npm run dev |
启动开发服务器 |
npm run sit |
测试环境构建 |
npm run build |
生产环境构建 |
npm run preview |
预览构建产物 |
npm run clean |
清理项目工程 |
项目结构
本项目使用 @vtj/cli
搭建,基于 Vite + Vue3 + TypeScript
技术栈。采用多平台应用页面入口设计,实现环境隔离和优化打包体积。
vite.config.ts
中配置了多入口打包:
typescript
代码语言:javascript
代码运行次数:0
运行
AI代码解释
const pages = { // 平台主应用:包含应用管理和设计器 main: './index.html', // Web应用预览 web: './web/index.html', // H5应用预览 h5: './h5/index.html', // UniApp应用预览 uniapp: './uniapp/index.html' };

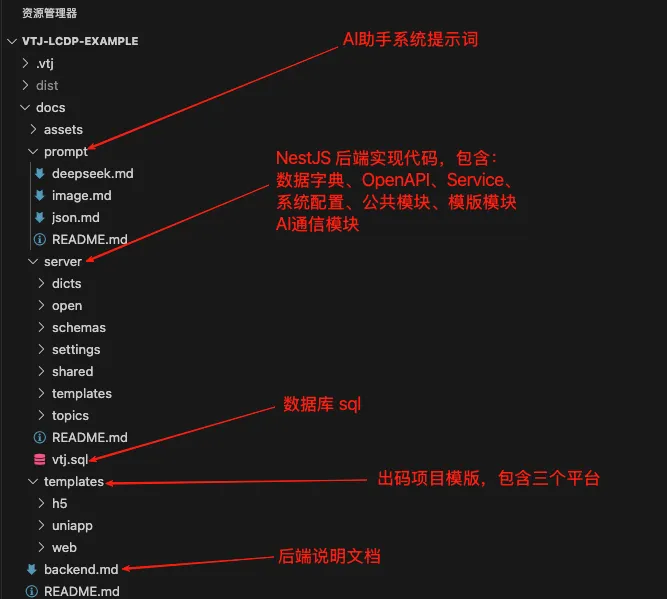

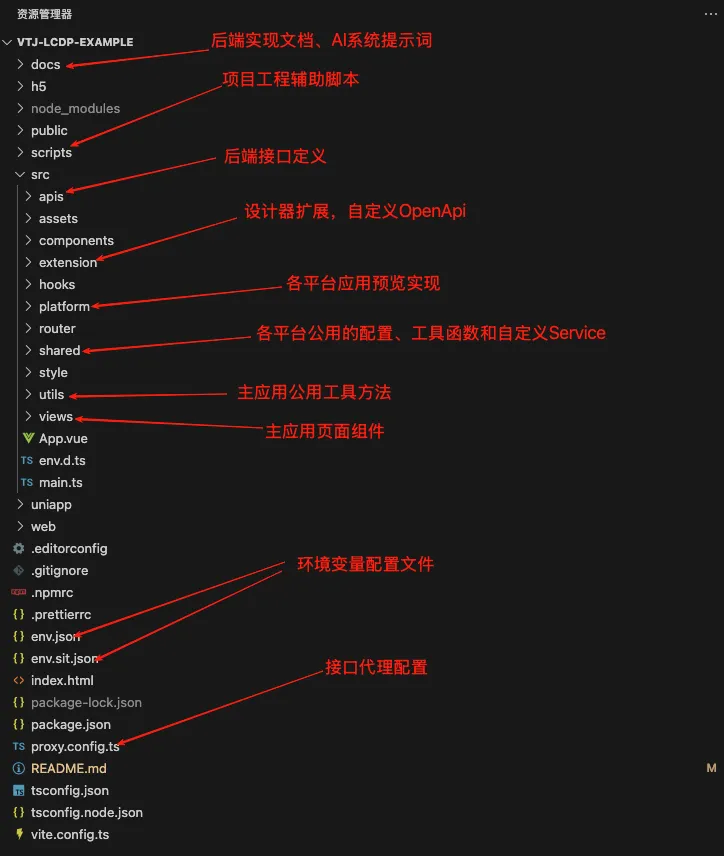

工程目录说明
项目结构与标准工程基本一致,以下是 VTJ 特有的重要目录说明:
最佳实践
设计器集成
设计器实现位于 /src/views/designer.vue
,所有平台共用同一设计器,通过加载项目 DSL 的 platform
属性确定目标平台功能。
设计器路由格式:/:platform/:id
- platform: 平台标识(web、h5、uniapp)
- id: 应用标识(对应项目 DSL 的
id
字段)
渲染器集成
各平台渲染器实现文件:
- Web:
/src/platform/web/main.ts
- H5:
/src/platform/h5/main.ts
- UniApp:
/src/platform/uniapp/main.ts
自定义 Service
低代码平台的项目、文件和历史记录通过 Service 进行存储管理。/src/shared/service.ts
实现了远程 Service,将数据保存至后端数据库。
自定义 OpenAPI
OpenAPI 提供低代码平台的远程服务能力,如页面模板和 AI 助手功能。/src/extension/openapi.ts
实现了自定义 OpenAPI,您可以根据需求调整 API 接口,只需确保函数签名符合类型要求。
设计器扩展
如需扩展设计器功能,可通过 /src/extension/install.ts
进行开发。可用平台 API 包括:
widgetManager
depsManager
setterManager
后端实现
后端实现可自行设计,只需满足 Service 和 OpenAPI 的接口规范。具体实现细节请参考 docs
目录下的文档。
重要说明
- API方法统一在
/src/apis
目录下定义,函数都带有TS签名和注释, 可以按自己的需求更换对应接口。 - 代码中的Access是为了适配官方接口服务的权限控制,如果你改为自己实现的服务,可以不需要Access
- 请求工具使用了 setGlobalRequest 配置全局的request, 如果在设计器中的设计视图和预览也需要用相同的request, 可以通过参数传入到引擎和createProvider。
代码语言:typescript
AI代码解释
// 传入引擎 const engine = new Engine({ //省略其他代码 adapter: { request } }); // 传入 createProvider const { provider, onReady } = createProvider({ //省略其他代码 adapter: { request } });
- 如果您不需要模版和AI功能,就不需要定义OpenAPI, 只需要把引擎的
remote
参数设置为null
就可以关闭这两个功能。

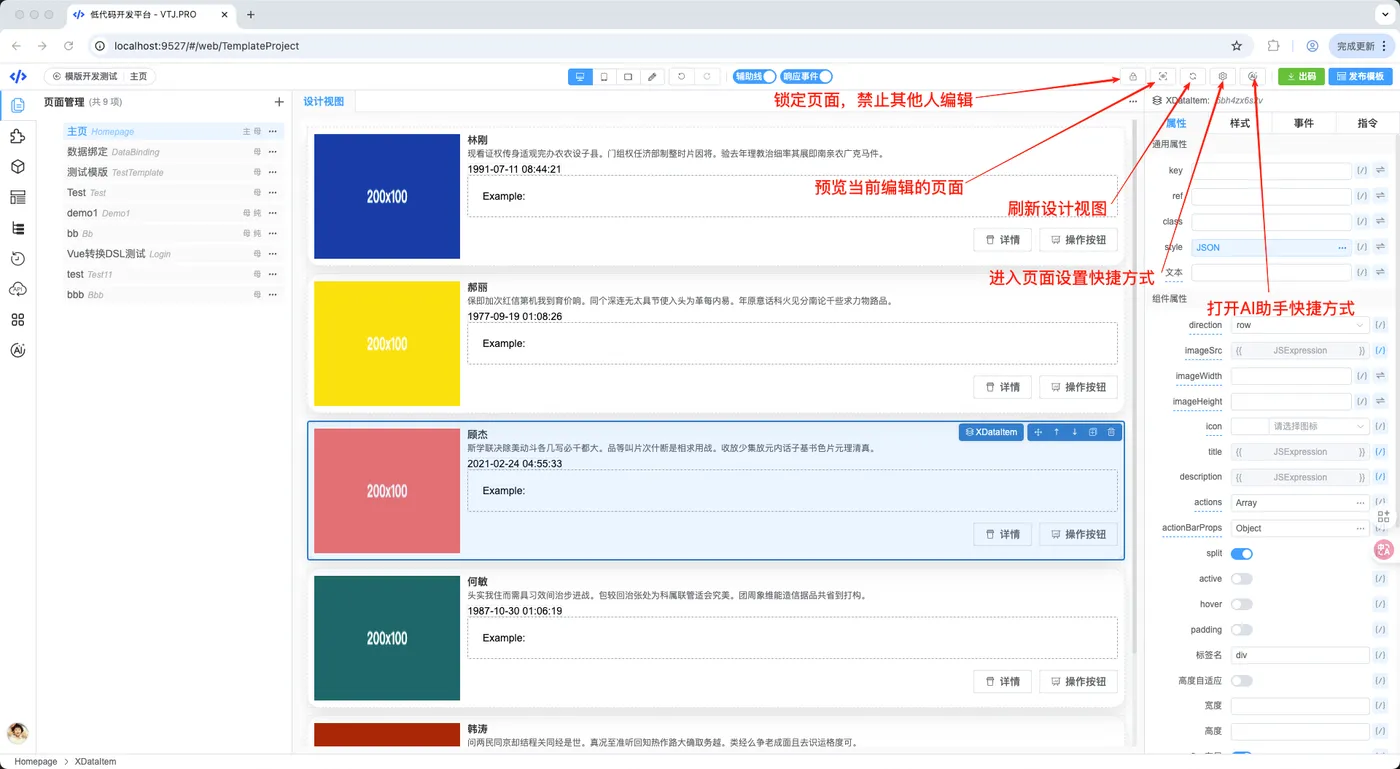

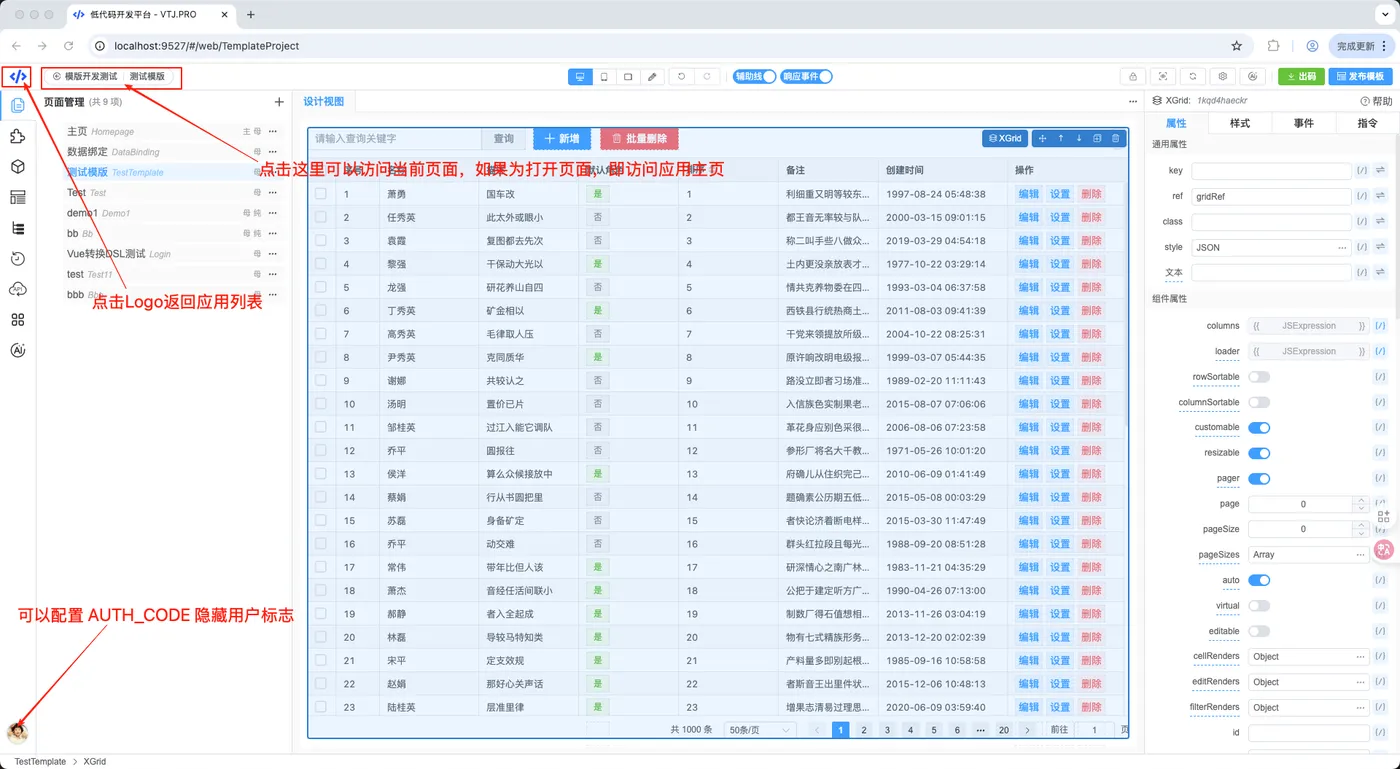

设计器交互
在线体验
Demo: https://vtj.pro/demo/
