AI + 低代码技术揭秘(四):引擎、提供程序和服务

简介: VTJ低代码平台架构包含三大核心组件:引擎、提供程序和服务层,支撑可视化设计与Vue源码双向转换。引擎管理设计时环境,提供程序处理运行时依赖,服务层抽象后端接口,共同实现高效开发流程。

本文档详细介绍了 VTJ 低代码平台架构的基础组件:引擎、提供程序和服务层。这三个组件构成了平台在视觉设计和 Vue 源代码之间进行转换的能力的基础,管理设计时和运行时作。有关这些组件处理的数据模型的信息,请参阅工程模型和块模型 。

核心架构模式

VTJ 平台使用 Engine-Provider-Service 模式来分离设计时环境、运行时环境和后端服务的关注点

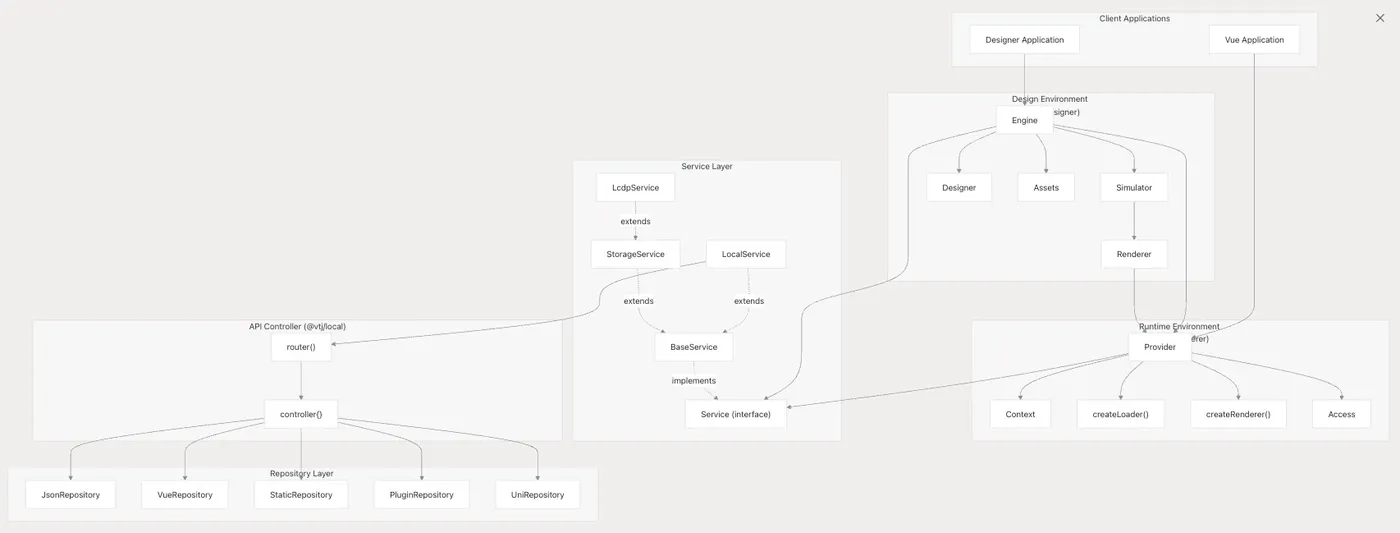

VTJ 核心架构:引擎-提供程序-服务模式

引擎

引擎是设计时环境的核心组件,用于编排工程模型、模块编辑和仿真功能。

引擎属性和初始化

该 Engine 类通过几个关键属性管理整个设计时状态:

属性 类型 描述
service Service 用于文件作的后端服务
provider Provider 用于渲染的运行时提供程序
simulator Simulator 管理画布渲染
project Ref<ProjectModel> 当前加载的项目
current Ref<BlockModel> 当前编辑的块
access Access 身份验证和授权
history Ref<HistoryModel> 撤消、重做历史记录堆栈

ts

// Engine initialization
const engine = new Engine({
  container: containerElement, // UI container
  service: localService, // Backend service
  materialPath: '/', // Material assets path
  adapter: adapterInstance, // Runtime adapter
  remote: 'https://lcdp.vtj.pro' // Remote server URL
});

引擎生命周期事件

引擎绑定到各种发射器事件以处理编辑器生命周期:

ts

emitter.on(EVENT_PROJECT_CHANGE, (e) => this.saveProject(e));
emitter.on(EVENT_BLOCK_CHANGE, (e) => this.changeFile(e));
emitter.on(EVENT_NODE_CHANGE, () => this.changeCurrentFile());
emitter.on(EVENT_PROJECT_PUBLISH, () => this.publish());
emitter.on(EVENT_PROJECT_FILE_PUBLISH, () => this.publishCurrent());

初始化流程

提供商

Provider 充当设计时模型和运行时环境之间的桥梁。它负责加载依赖项、材料,并为渲染块和页面提供上下文。

提供程序属性和初始化

属性 类型 描述
mode ContextMode 作模式(设计、原始、运行时)
service Service 后端服务接口
project ProjectSchema 加载的项目架构
library Record<string, any> 加载的库依赖项
components Record<string, any> 组件定义
apis Record<string, Function> API 函数

ts

// Provider initialization
const { provider, onReady } = createProvider({
  mode: ContextMode.Runtime, // Operating mode
  service: localService, // Backend service
  materialPath: '/materials', // Material assets path
  dependencies: {
    // Frontend dependencies
    Vue: () => import('vue'),
    VueRouter: () => import('vue-router')
  }
});

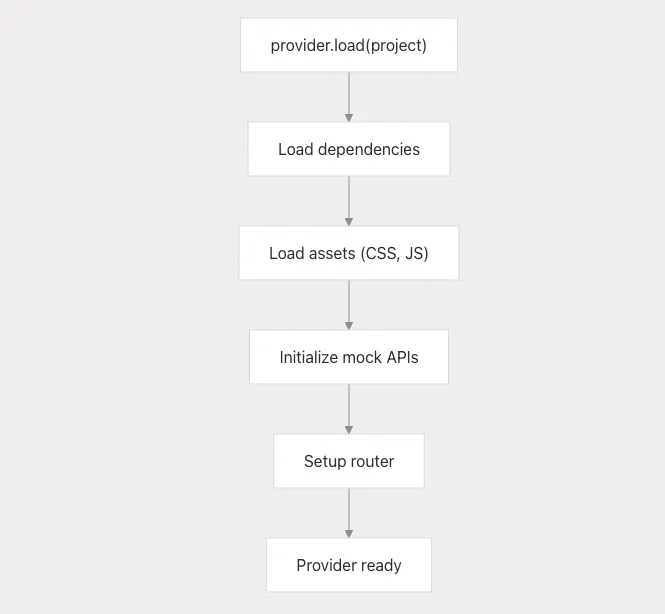

加载过程

Provider 通过其 load 方法加载项目依赖项和资产:

渲染组件

Provider 可以从 DSL 架构创建渲染器

ts

// Get a render component for a file ID
const component = await provider.getRenderComponent('pageId');
// Create a renderer for a DSL schema
const { renderer, context } = provider.createDslRenderer(dslSchema);

服务层

Service Layer 为后端作提供抽象,为项目数据、文件管理和代码生成定义接口。它由多个级别组成:抽象的 Service 接口、基本实现和针对不同部署场景的特定服务类。

服务接口层次结构

核心服务接口

Service 抽象类定义了所有后端作的 Contract:

方法组 关键方法 目的
配置 getExtension() 和 init() 项目初始化和配置
项目管理 saveProject()、saveMaterials() 项目级作
文件操作 saveFile()、getFile()、removeFile() 块、页 CRUD
历史管理 saveHistory() 的 getHistoryItem() 撤消、重做功能
代码生成 publish(), genVueContent(), parseVue() 双向代码转换
资产管理 uploadStaticFile()、getStaticFiles() 静态资源处理

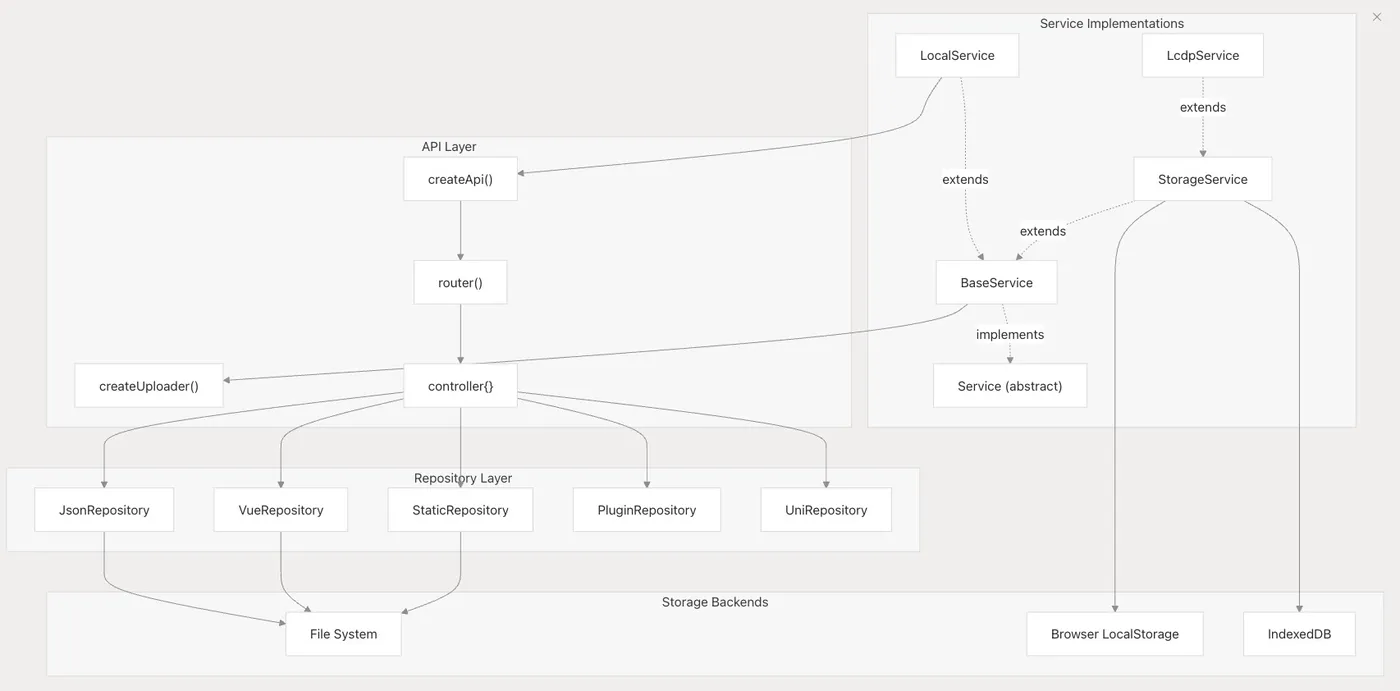

Service Layer 架构

LocalService 实现

LocalService 通过 API 控制器与本地开发服务器通信来处理本地开发:


// LocalService request flow
LocalService.init(project)
  -> this.api('init', project)
  -> POST /__vtj__/api/:type.json
  -> controller.init(req, opts)
  -> service.init(body, opts)
  -> JsonRepository.get(projectId)

LocalService 作映射

LocalService 方法 API 终端节点 控制器功能 存储库作
init() POST /init.json controller.init JsonRepository.get()
saveProject() POST /saveProject.json controller.saveProject JsonRepository.save()
saveFile() POST /saveFile.json controller.saveFile JsonRepository.save()
publish() POST /publish.json controller.publish generator() + VueRepository.save()

存储库层实现

存储库层为不同的数据类型提供特定的存储实现:

存储库类 存储位置 数据类型 关键方法
JsonRepository .vtj/projects/, .vtj/files/ ProjectSchema、BlockSchema get()、save()、remove()
VueRepository .vtj/vue/ 生成的 Vue 文件 save()、remove()
StaticRepository public/static/ 图片、资产 save()、getAllFiles()
PluginRepository package.json 插件定义 getPlugins()
UniRepository src/ Uni-app 配置 saveManifestJson()、savePagesJson()

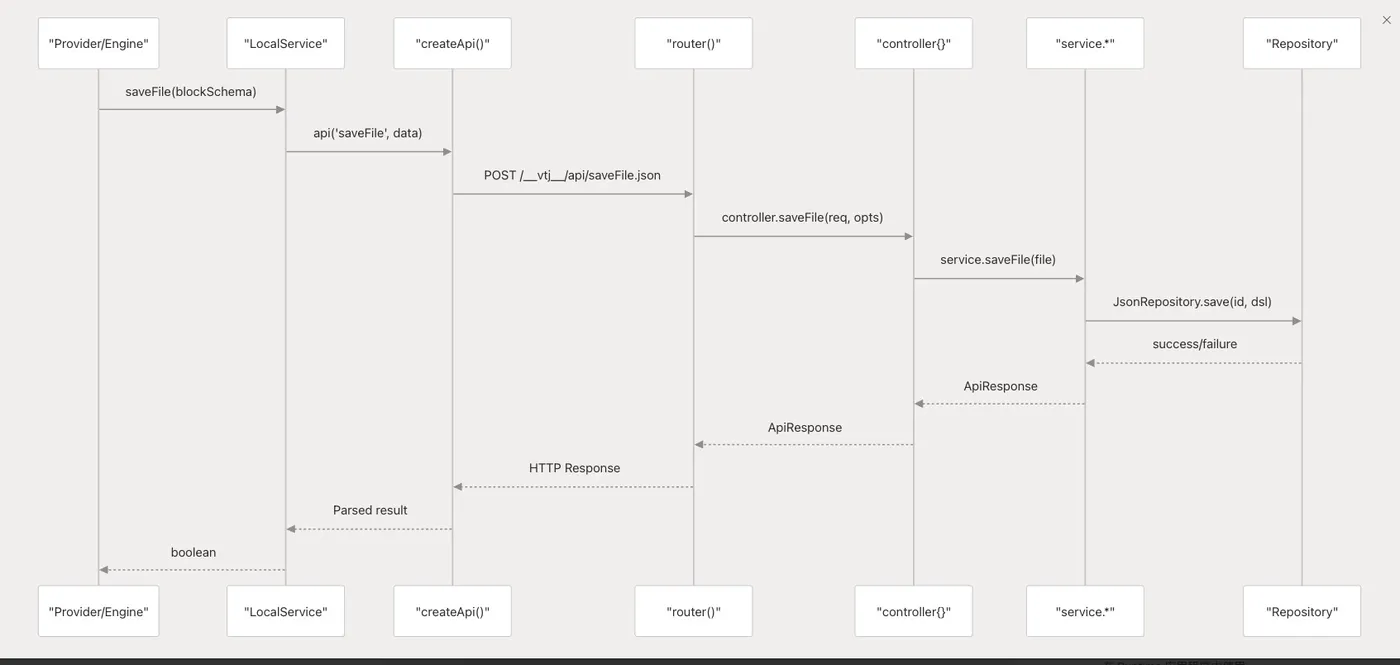

服务层请求流程

API 请求处理

组件之间的数据流

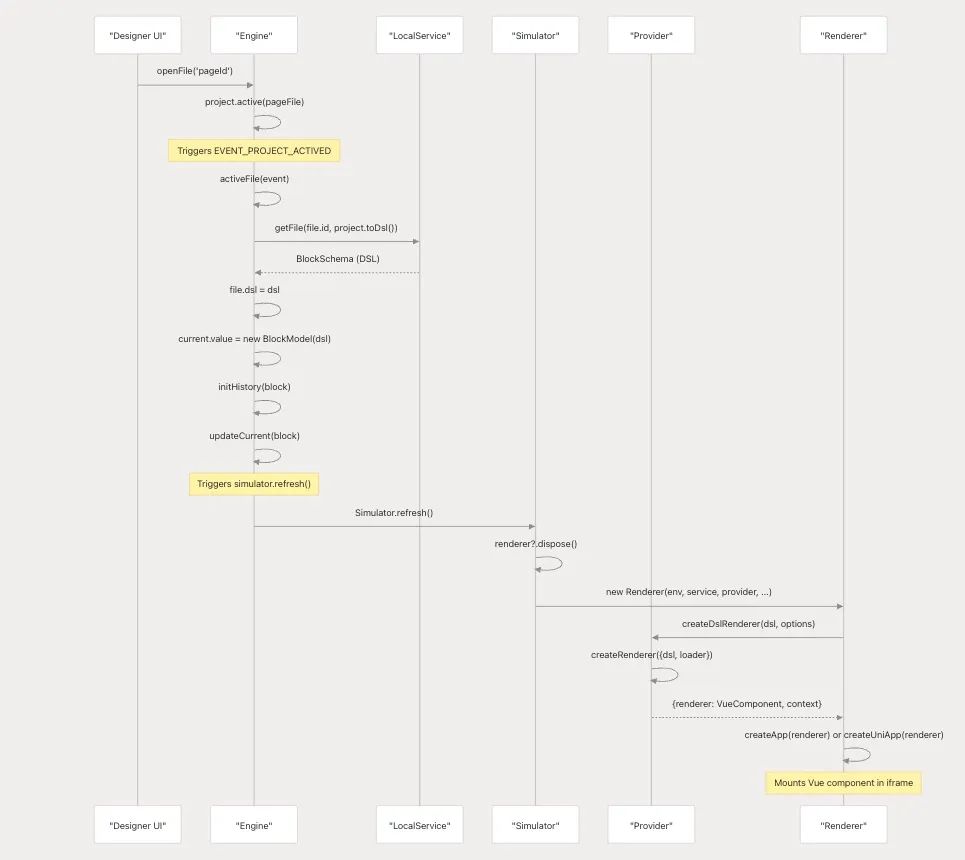

设计时到运行时流程

引擎文件加载和渲染过程

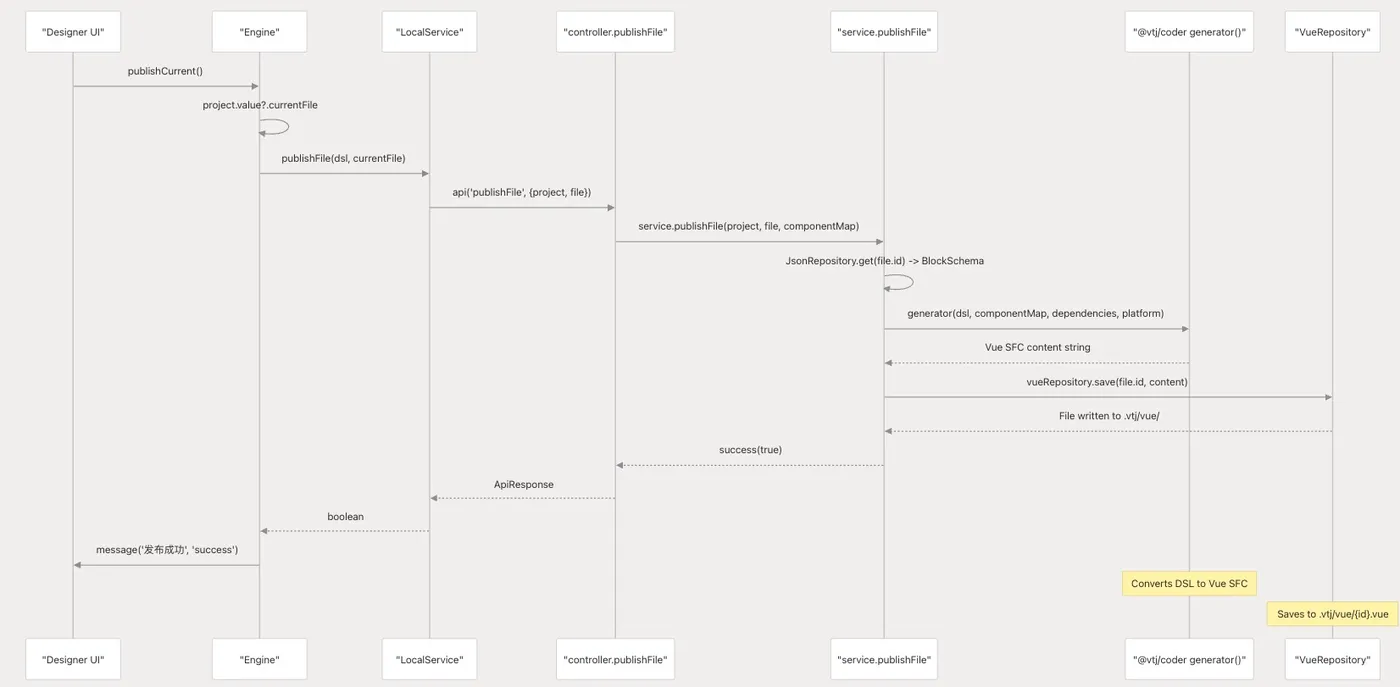

代码生成和发布流程

引擎发布到 Vue 代码生成

集成示例

在 Runtime 应用程序中使用 Provider

ts

// Create a provider for runtime mode
const { provider, onReady } = createProvider({
  mode: ContextMode.Runtime,
  service: new LocalService(createServiceRequest(notify)),
  adapter: createAdapter({
    loading,
    notify,
    useTitle,
    alert
  }),
  dependencies: {
    Vue: () => import('vue'),
    VueRouter: () => import('vue-router')
  }
});
// When provider is ready, render a component
onReady(async () => {
  app.use(provider);
  renderer.value = await provider.getRenderComponent(
    route.params.id.toString(),
    (file) => {
      setupPageSetting(app, route, file);
    }
  );
});

在设计环境中使用 Engine

ts

// Create an engine for design mode
const engine = new Engine({
  container,
  service,
  materialPath: __BASE_PATH__,
  pageBasePath: base === '/' ? '' : base,
  adapter,
  access: __ACCESS__,
  remote,
  auth,
  checkVersion
});
// When engine is ready, open a file
engine.ready(() => {
  engine.openFile(route.query.id as string);
});

服务层集成模式

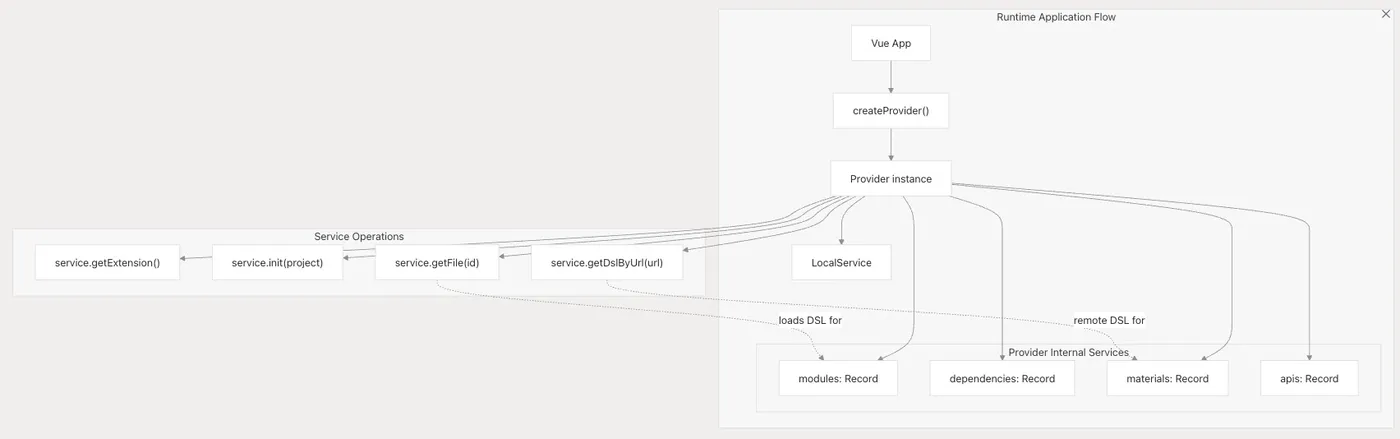

运行时提供程序集成

运行时模式下的 Provider Service 集成

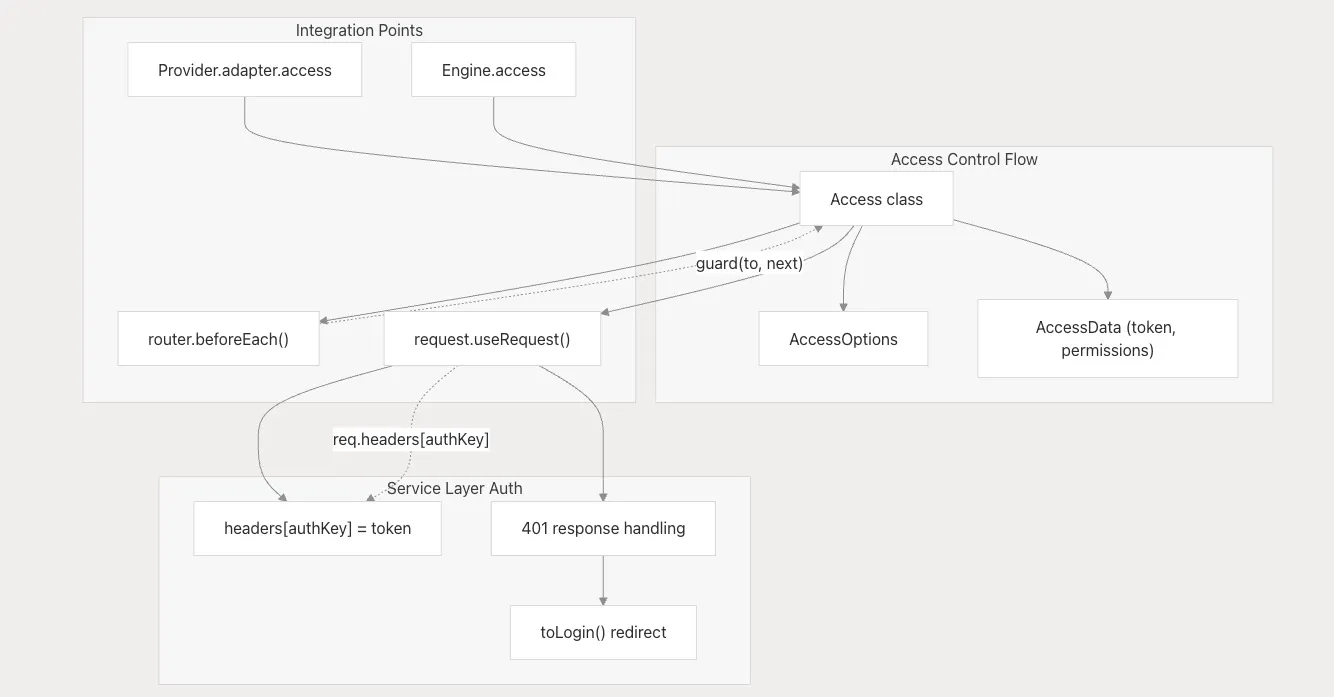

访问控制集成

访问跨层插件集成

总结

Engine、Provider 和 Service 构成了 VTJ 低代码平台的架构基础:

  • 引擎:管理设计时环境、项目模型和可视化编辑器
  • 提供程序 :处理运行时依赖项、组件渲染和应用程序上下文
  • Service:定义具有各种实现的后端作接口

这些组件共同实现了可视化设计和代码生成之间的双向工作流程,这是 VTJ 平台的核心。

源码仓库


https://gitee.com/newgateway/vtj
