01背景介绍

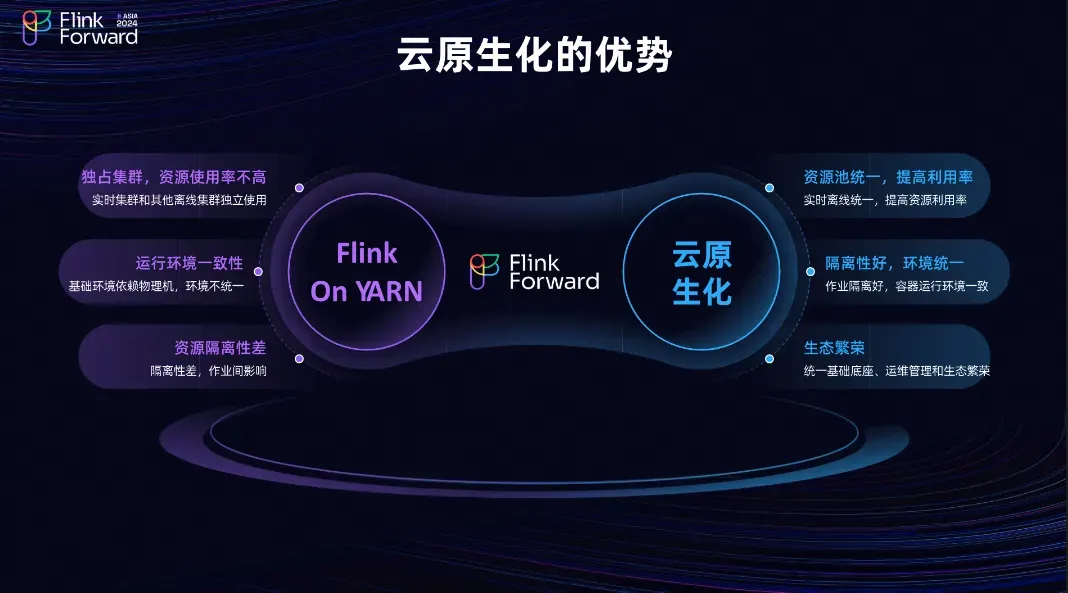

1.1 云原生化的优势
在Flink建设初期，由于Flink与Hadoop结合比较好，所以采用Flink On YARN架构。但是Flink On YARN遇到一些问题，主要有三个方面：
- 原先YARN集群是独占集群，资源使用率不高。由于Flink作业本身流量上有波峰波谷，用户为了避免Flink作业产生的Lag堆积，所以会按照波峰资源去提交Flink作业，这样会导致在非波峰时间里整个Flink作业的资源使用率不高。
- 运行时环境的一致性。YARN上使用的是物理机， Flink运行依赖于物理机环境。如果产生环境问题，本地较难复现线上的环境，导致这类问题难排查。另外一些高级用户对基础环境是有要求的，这部分就会难以满足。
- YARN上资源隔离性差，作业之间容易产生影响。
随着K8S容器化技术的发展，上面的问题得到了解决。
- 资源池统一。目前B站等很多业务都在K8S上运行，可以实现资源池的统一，特别是一些Spark作业也运行在整个K8S上，未来可以实时和离线混部，提升资源利用率。
- Docker容器化的技术隔离性好，实现本地环境和线上环境的一致性，也可以按用户需要定制自己的环境。
- 和公司进行统一基础底座、运维管理和繁荣的生态。

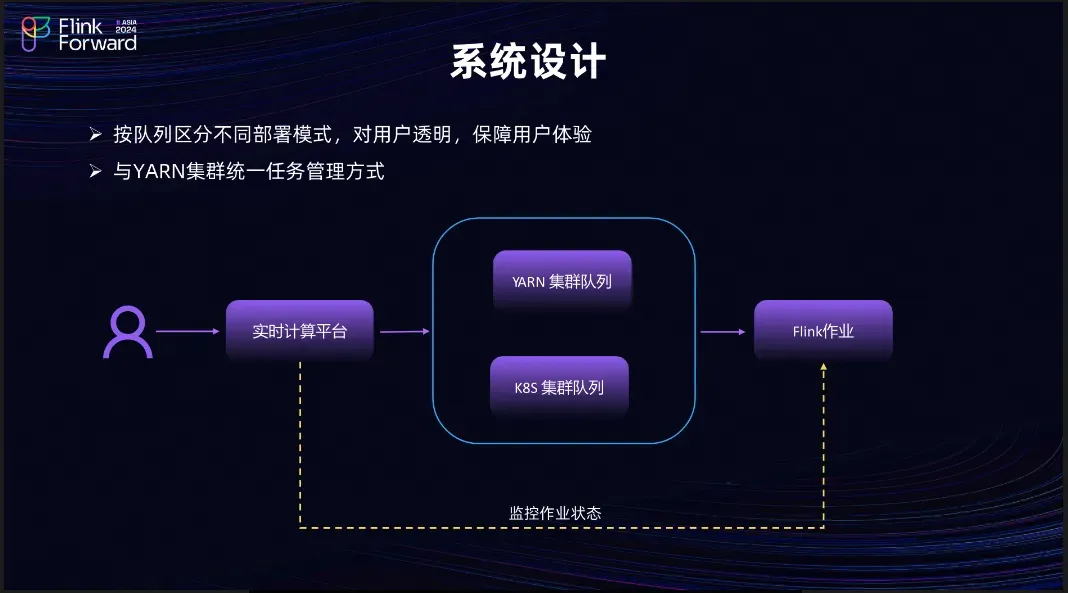

1.2 系统设计
下面介绍目前对整个K8S的系统设计。
为了对用户提供一致性体验，按照队列形式来区分不同集群，用户只需要提交到K8S对应的队列就可以迁移到K8S上。整个实时平台会监控作业的状态来保证作业的稳定性。

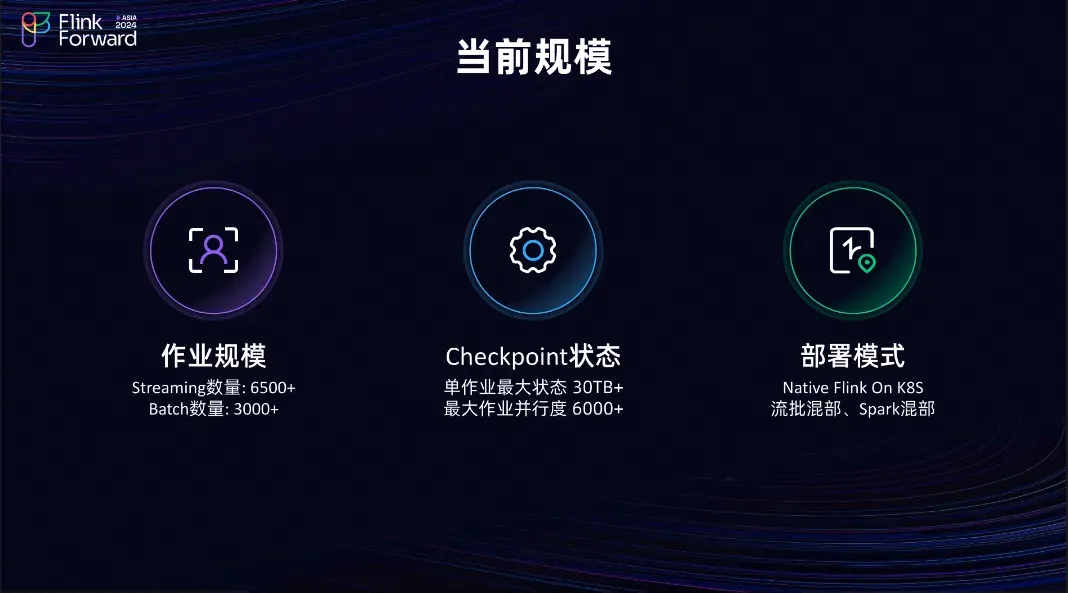

1.3 当前规模
- B站使用Flink比较早，随着业务的发展，Streaming作业超过6500个，Batch作业超过3000个。60%的Streaming作业中已经迁移到了K8S上。
- 单作业状态最大超过30TB，作业并行度最大超过6000。
- 部署模式上Streaming和Batch统一采用Native Flink On K8S。Streaming和Batch混部， Batch作业也和Spark作业混部。
02功能及稳定性优化
下面介绍第二部分功能及稳定性优化。
介绍B站现在迁移K8S容器化过程中做的一些改造和遇到的问题与优化方案。

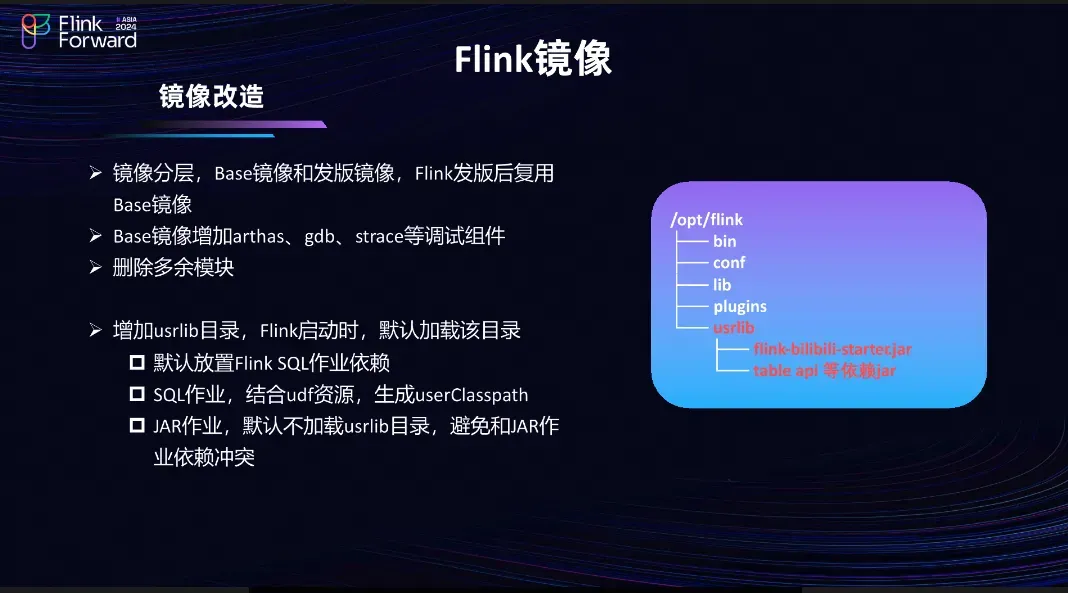

2.1 Flink镜像
首先相对社区的Flink镜像做了一个定制。
- 镜像分层。最初Flink镜像大小超过3GB，拉取时间比较长。为了增加镜像复用，做了镜像分层：Base镜像和发版镜像，Base镜像一般不变。发版镜像如右图，只包含一些Flink版本，拉取一个增量镜像的耗时就会变小。
- Base镜像中添加一些arthas等一些线上出问题时的调试组件。
- 相比社区镜像删除一些冗余模块，例如example、opt，进一步减少整个镜像的体积。
- 增加了usrlib目录，这个目录在Flink中比较特殊。Flink在task运行前会加载usrlib目录来生成用户的userClasspath。我们利用该特性将一些SQL依赖放入usrlib中，这样SQL作业提交时就不需要再重复下载相关的依赖，只需要下载UDF资源，就可以运行作业。usrlib目录中包含flink-bilibili-starter（所有SQL作业的入口）和table api（整个Flink版本编译出的依赖包）。如果默认加载该目录，对DataStream作业不太友好。DataStream作业本身不需要这些依赖，加载这些依赖可能会产生类冲突。所以针对DataStream作业运行时不加载usrlib目录，只需要加载appalication jar即可。

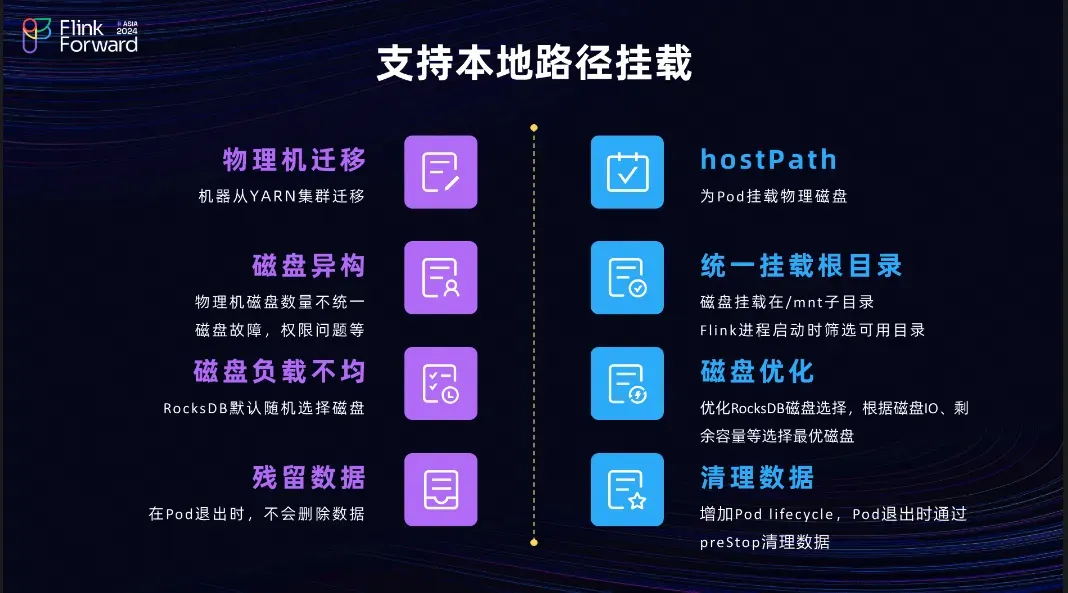

2.2 支持本地路径挂载
下面介绍下云原生的本地磁盘选择。
目前的背景是K8S集群的机器是从YARN机器迁移而来，这些机器具有很多磁盘。为了充分利用这些磁盘，采用本地磁盘挂载的方式挂载物理机上的磁盘，通过hostpath方式为Pod挂载磁盘。
集群中机器间的磁盘是异构的，也可能会遇到一些磁盘故障或磁盘权限的问题等，就会导致启动失败。目前的方案统一所有磁盘挂载的根目录，例如该机器上有十几个盘，都统一挂载到/mnt子目录下。这样Flink启动Pod时只需要挂载/mnt目录即可。Flink进程启动时会去历史/mnt子目录通过创建临时目录的方式检测磁盘是否可用，如果可用就会将所有可用磁盘更新在配置文件中，后续其它组件就可以方便使用。
针对一些大状态的作业，配置的是Rocksdb state backend。在默认模式下RocksDB会随机选择可用的磁盘，可能会造成磁盘热点。做的一个优化是在RocksDB进行磁盘选择时会根据当前的磁盘IO性能和磁盘容量去选择最优磁盘。
使用hostpath挂载的磁盘时在退出后不会主动删除数据。这方面做的一个改进是在Pod中增加lifecycle，在Pod退出时通过preStop方式清理磁盘上的数据。

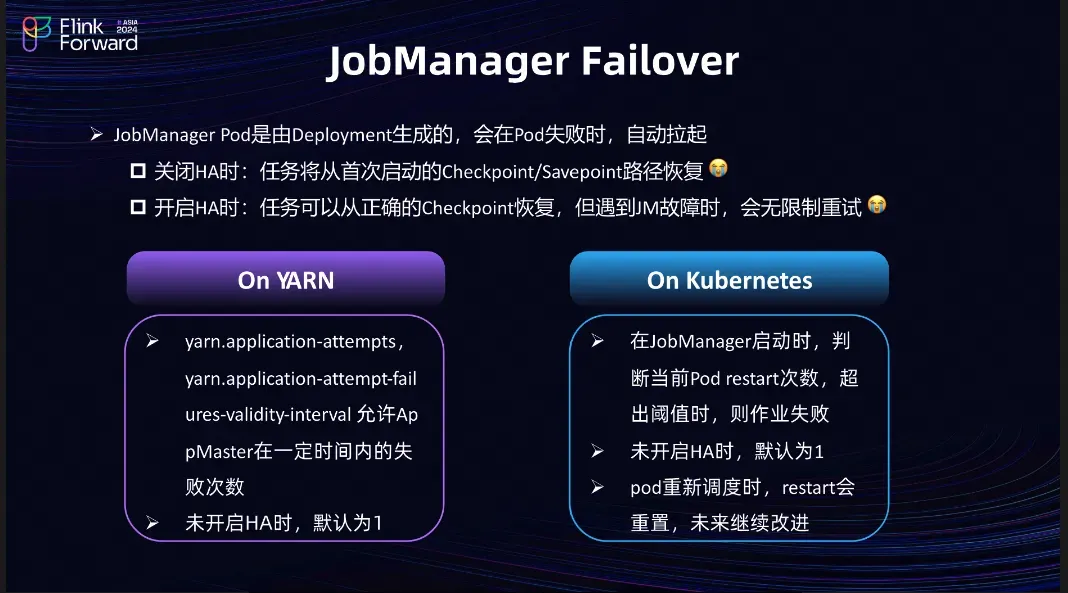

2.3 JobManager Failover
下面介绍遇到的一些问题。JobManager Pod是由Deployment生成的，在JM出现问题时，Deployment为了维持整个Deployment的副本数，会重新拉取JM的Pod，会导致两个问题：
- 关闭HA时，拉起的新的JM的Pod会被当成作业的首次启动，从作业首次启动的Checkpoint/Savepoint恢复，会导致大量的数据重复。
- 开启HA时， Checkpoint/Savepoint的信息会存放在HA数据中。当JM恢复时，会去解析HA数据，这样可以正确加载之前的Checkpoint路径，但是如果遇到JobManager启动过程中的报错时，JM会陷入到无限重试。
这两个问题在YARN上容易解决。YARN上有两个参数yarn.application-attempts，yarn.application-attempt-failures-validity-interval，可以允许YARN上的AppMaster在一定时间内的失败次数。如果关闭HA，默认为1，可以较好兼顾JM的重试、无限失败和恢复。
我们参考Flink On YARN的模式，在K8S上做了一些优化。在JM启动时判断Pod中的restart次数，如果超出阈值就认为该JM是一个错误恢复，会停止该作业。如果没有开启HA默认为1。这种能涵盖线上大多数的问题。
但是目前该方案还存在问题：如果遇到一些需要重新调度Pod的场景时，Pod的restart次数重置导致这个判断失效。

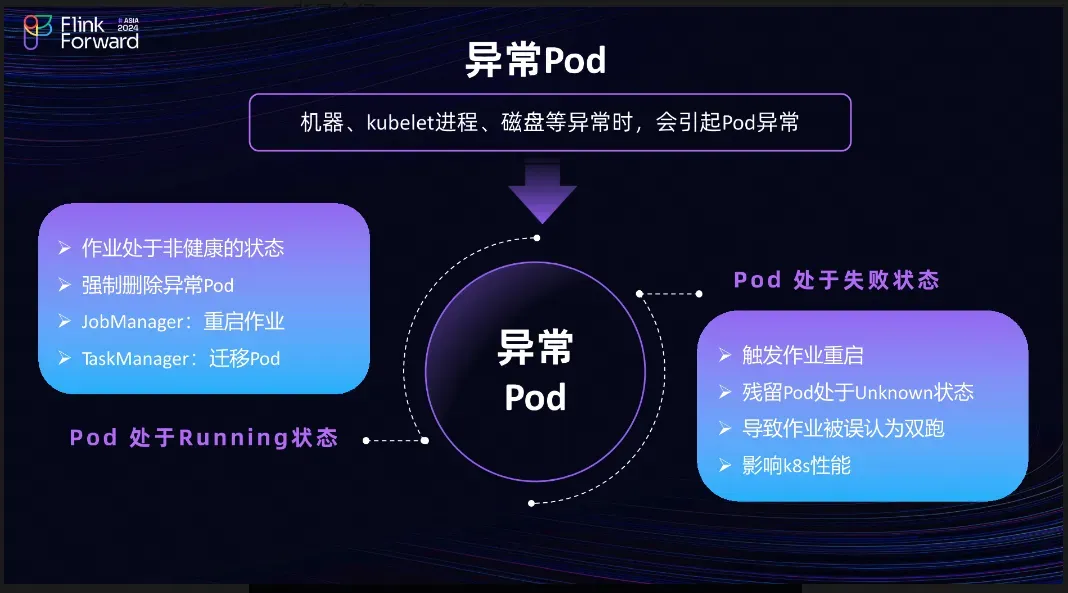

2.4 异常Pod
下面介绍另一个问题异常Pod的处理。
在整个K8S上如果出现机器故障或者kubelet进程异常等情况会引起Pod异常。
当Pod出现异常时有两个状态：Pod还在运行或者已经失败。
运行状态下，整个Flink作业处于非健康的状态。应对的方案是
- 如果该Pod是一个JM Pod，就会将Flink进程结束掉，通过实时平台统一拉起作业，重起作业。
- 如果是一个TM的Pod，就会热迁移该Pod，作业不会失败。
当Pod处于失败状态下：
- 通常作业已经失败。Flink对于这种作业失败比较敏感，网络栈上的感知，或者JM与TM的心跳超时都会触发作业的失败。
- 如果机器异常，当前的状态无法汇报到API Server中，所以K8S会将该Pod标记为Unknown状态。在内部实时平台中也有一些作业双跑检测的兜底措施，会误认为作业在双胞，而将作业杀死。另外太多Unknown Pod也会对K8S有性能方面的影响。

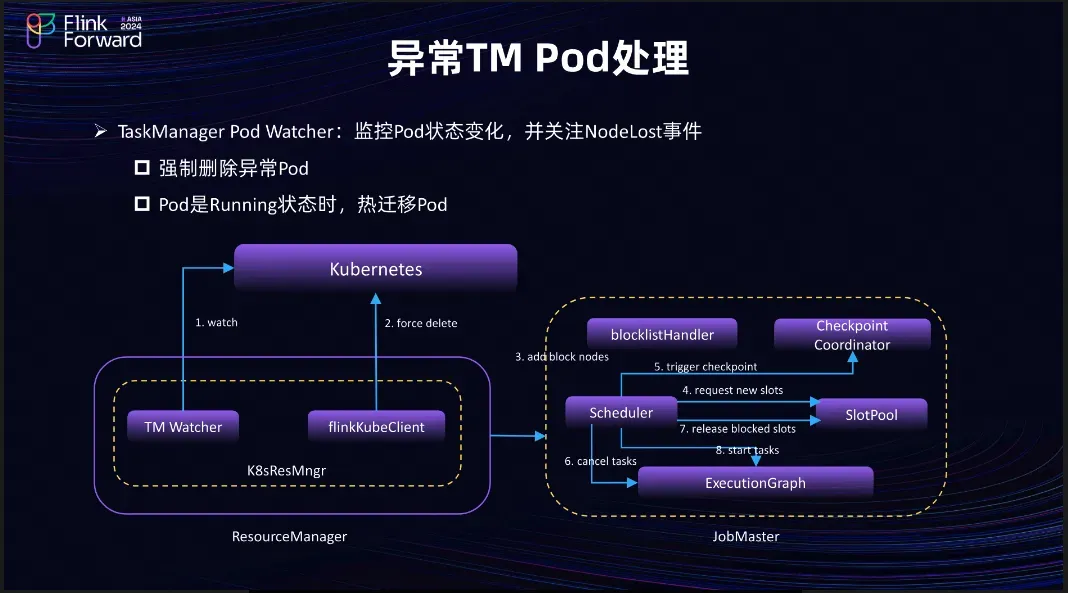

2.5 异常TM Pod处理
当异常Pod是TM 时的解决方案。
在TM Pod Watcher中监听TM Pod的状态变化，关注出现的NodeLost事件，当收到到NodeLost时：
- 先强制删除Pod（一般删除无法删除Pod的记录，APIServer中标记Pod为Unknown状态），
- 如果Pod是Running状态会进行该Pod热迁移，尽量减少作业重启对用户的影响。热迁移是先将该Pod添加到JobManager黑名单中，然后申请资源。由于之后要迁移走该Pod，这里提前申请对应资源可以续降低后续重启耗时。申请成功后触发一个Checkpoint，这样重启时可以减少数据重复，如果Checkpoint成功就会触发作业重启。最后释放掉之前有问题的Pod。

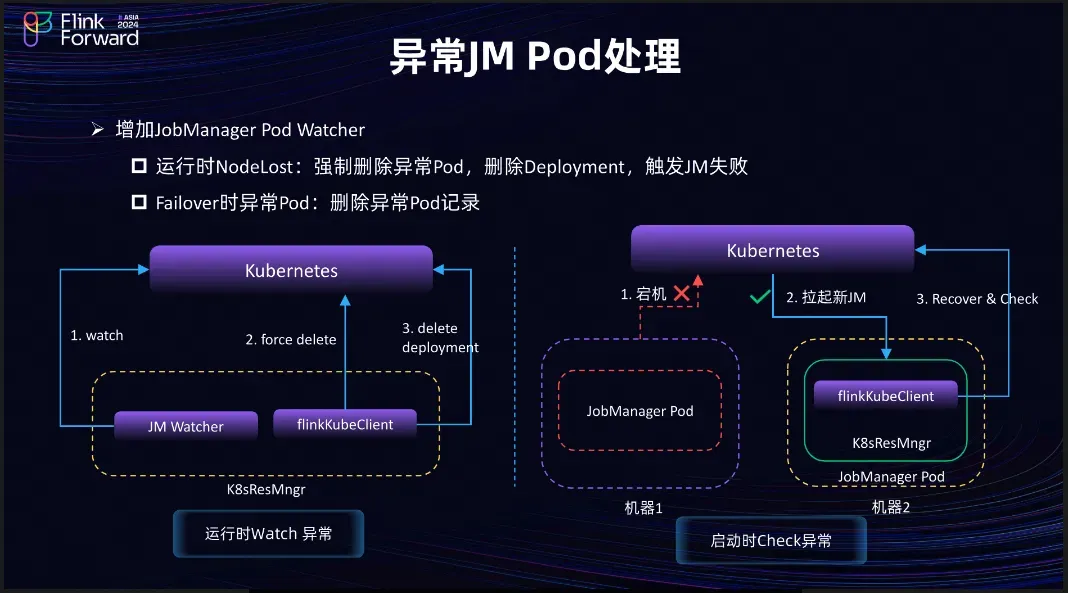

2.6 异常JM Pod处理
异常Pod是JM 的解决方案。
- 如果JM Pod还在运行会将Flink作业取消再重新拉起；
- 如果整个JM Pod已经通过K8S恢复，在K8S恢复时，根据cluster-id去获取JM Pod的状态，如果异常的Pod会强制删除来规避异常状态。

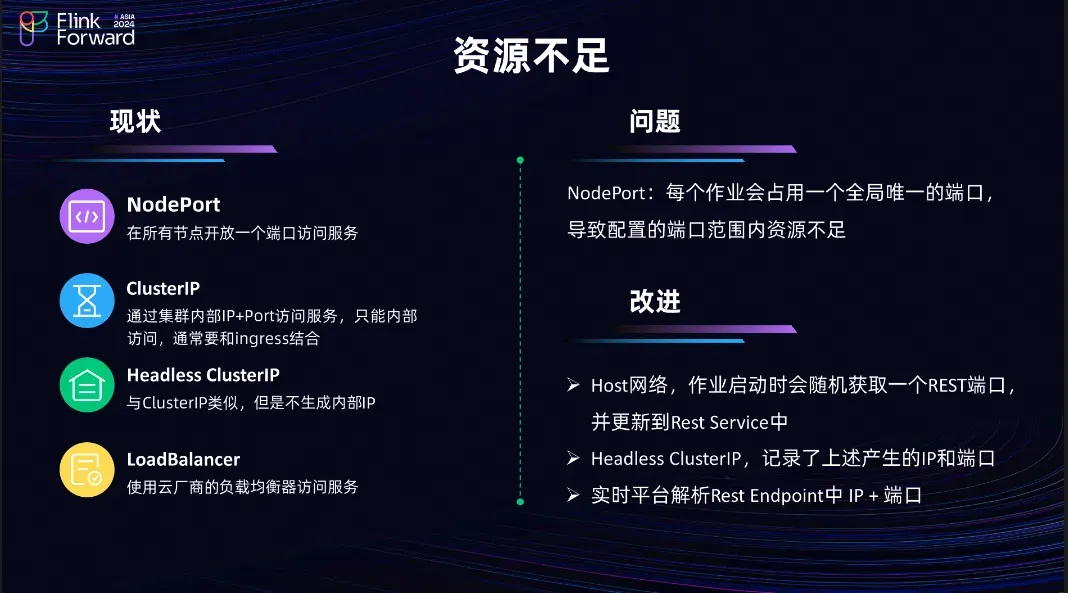

2.7 资源不足
下面是遇到的Service资源不足。
Flink On K8S中有两个Service，一个是internal service用来JM Pod与TM Pod的通信，如果开启HA，默认不生成internal service。另一个是Rest Service用来访问Flink 的外部UI。
K8S提供了四种service。
- NodePort：在所有K8S节点中开放一个端口，可以用ip和端口访问服务。
- ClusterIP，通过集群内部的IP+Port访问，但该IP一般是内部IP，需要与Ingress结合使用。
- Headless ClusterIP，与ClusterIP类似，但没有内部IP。
- LoadBalancer，需要与云厂商的负载均衡器结合使用。
最初我们使用的是NodePort方案，存在问题是：它在所有节点上占用一个端口，默认在K8S配置的范围是30000-32767，随着作业数量的增加，发现端口资源不足。
目前的改进是
- 使用Host网络，由于Flink对于网络的要求较高，目前直接采用Host网络。Host网络模式下，作业启动后会生成随机端口，然后将端口更新到Rest Service中，最终生成的端口在Rest Service中可以查到。
- 由于没有使用内部网络而是Host网络，所以不需要ClusterIP，使用的Headless ClusterIP。
- 实时平台通过解析Rest Endpoint去获取IP和point，获取真实JM真实生成的WebUI地址。

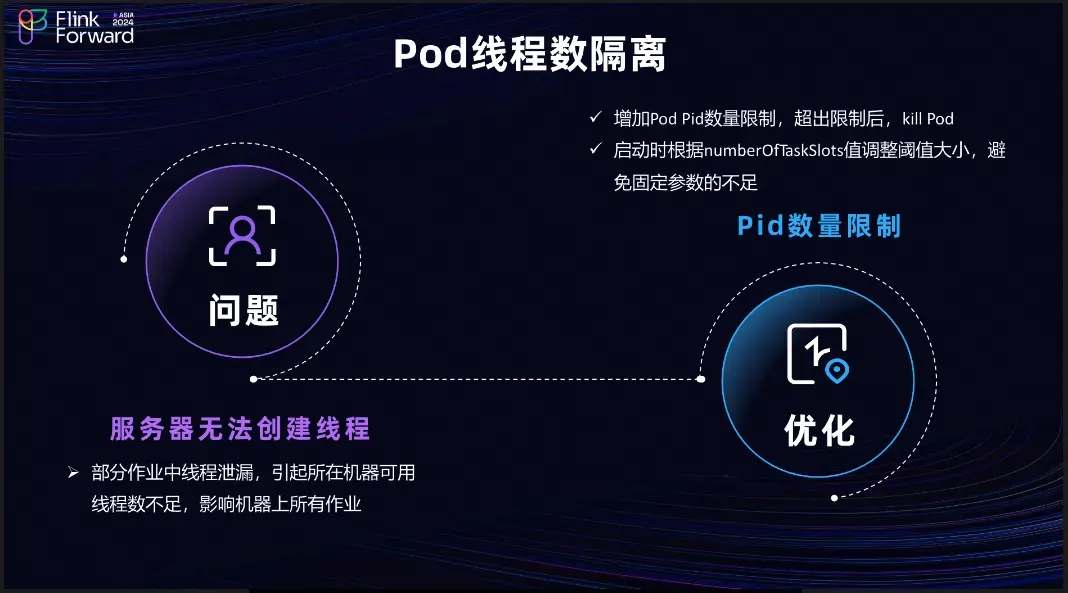

2.8 Pod线程数隔离
下面的问题是Pod线程数隔离。
我们在生产环境遇到了另一个问题，Flink作业报错无法创建线程了，原因是Linux中对Pid有限制，Linux进程或者Java线程都会占用一个Pid，当Flink的出现线程泄露时，会大量消耗Pid，影响到同服务器的其它的作业无法创建线程。
我们的改进是增加了Pod Pid的数量限制。在Flink启动时设置Pid数量的阈值，如果超出阈值就会kill Pod。
另外一个是Flink的资源规格主要有两种：2C8G和5C20G。不同资源规格的TM所需要的Pid的上限不同。通常Flink需要的线程数量，和他task数量有紧密关系。我们就在Flink启动时根据numberOfTaskSlots来调整阈值大小，以满足不同规格的限制要求。当前已经不存在线上线程泄露影响其它作业的问题。
03性能优化
第三部分是性能优化。主要包括启动性能和调度性能等方面的改造。

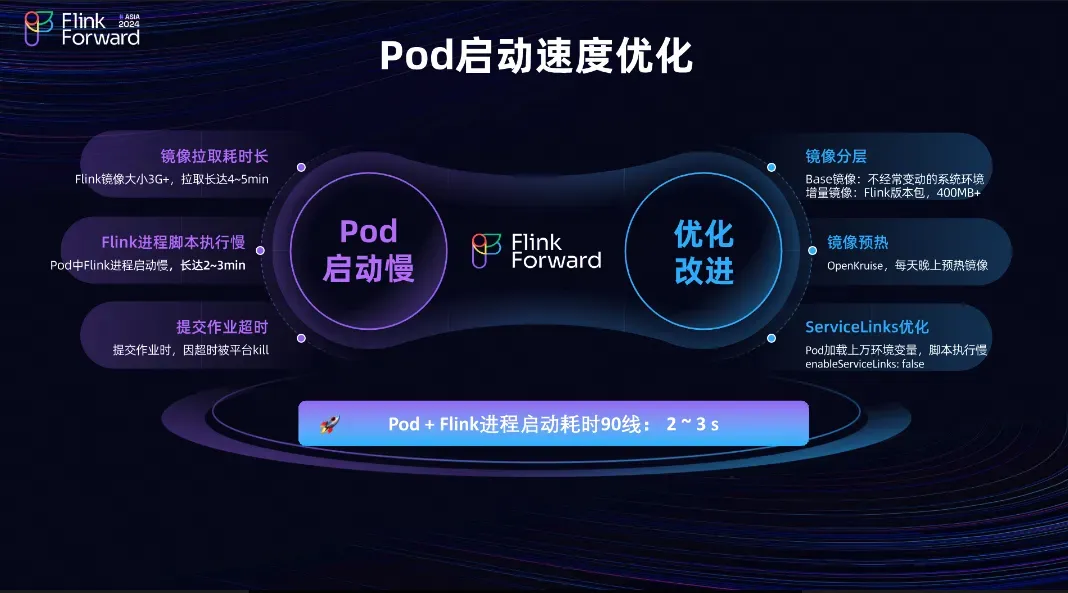

3.1 Pod启动速度优化
下面是对Pod性能启动的优化。
在迁移K8S的前期发现一些问题：作业提交到K8S集群经常引发提交超时。实时平台提交阶段默认一分钟超时，如果一分钟内无法启动JM，就会判定作业失败。提交超时主要有两个原因：
- 镜像拉取慢。Flink镜像大小超过3G，拉取镜像耗有时候会超过四五分钟。做的改进是：
- 镜像分层。增量镜像为400MB，base镜像基本不变，只需要拉取增量镜像，就可以降低Flink拉取镜像的耗时。
- 镜像预热。将Flink的镜像预热到机器上，在Flink启动时无需再拉取镜像。
- Flink进程启动非常慢。无论JM或TM在Pod中启动都是通过脚本拉起，执行脚本的时间比较长，无法达到需求。启动慢的原因是Pod加载了很多环境变量。在K8S中默认开启ServiceLink，会将其它服务以环境变量的形式输入到Pod中，启动Pod后可以通过环境变量的方式访问到其它服务，就会导致一个Pod启动后有很多环境变量。在K8S中默认通过DNS服务访问，而不是通过环境变量方式，所以环境变量本身没有太大作用，也并不准确。在Host网络下真实服务的端口是在整个作业启动后才更新到REST Service中，最初的环境变量都默认为8081的端口，本身就是错误的。解决方案是默认禁用K8S中的ServiceLink。
经过以上优化，Pod的拉取或Flink进程启动耗时在2-3s，可以满足启动需求。

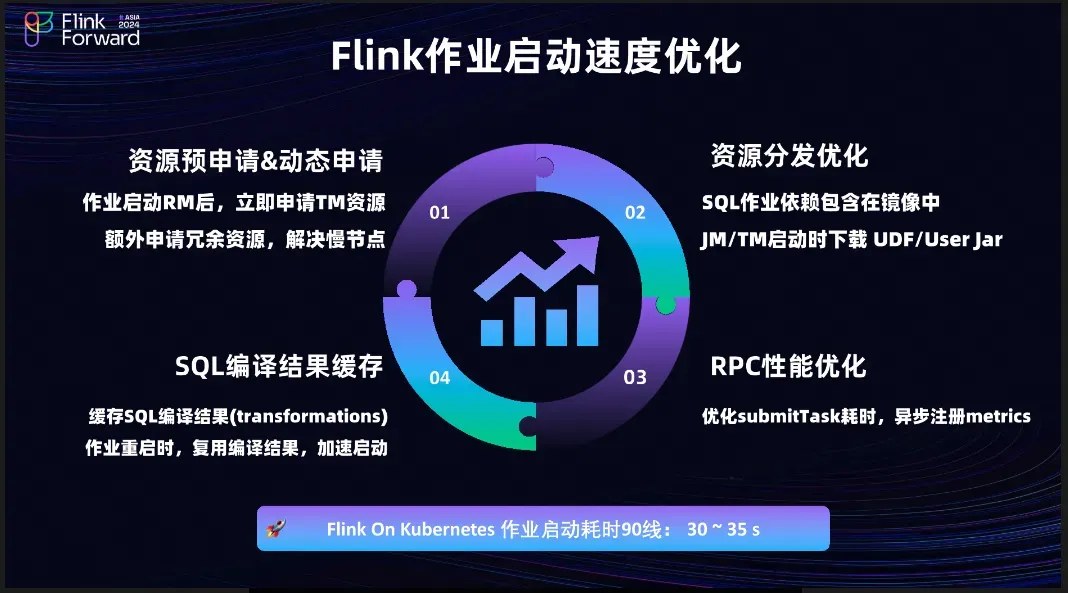

3.2 Flink作业启动速度优化
接着进一步对Flink On K8S做了性能优化，主要有四方面。
- 资源的预申请和动态申请。
- Flink作业申请资源需要等待生成ExecutionGraph后调度时申请资源。优化是在作业启动ResourceManager后，立即申请资源，这样在作业调度申请时大多数资源已就绪。
- 有时候申请资源时遇到部分TM申请较慢，所以又增加了动态申请。在第一次申请时比所需资源申请的更多，来覆盖节点慢的问题。在TM下RM注册足够的资源后就会拒绝其它的资源，或者取消其它资源的申请请求。
- 资源分发优化。SQL的依赖除了UDF都包含在Flink镜像中，所以减少了这部分耗时。UDF资源，在JM/TM启动时会异步下载这些资源，而不是等到作业提交后再进行。
- RPC性能优化。在Flink On YARN上作业启动提交一个task的耗时在2-3s，但是在K8S上耗时有十几秒甚至几十秒。提交慢的原因是提交过程中包含了一个注册metrics的阶段。注册metrics理论上也无需实时注册，因为指标采集是周期性的，所以可以延时注册。目前的优化是异步注册metrics，K8S上submitTask RPC性能基本与Yarn对齐。
- SQL编译结果缓存优化。在B站内部有大概95%的作业都是SQL作业，这部分作业在所有启动操作中占比很大，原因是可能遇到一些故障节点的迁移等类似场景。优化是将SQL编译结果进行缓存。等之后作业重启时，就无需SQL编译的过程，可以加速Flink作业的启动。
通过以上的优化，Flink On Kubernetes作业启动90线在30-35s左右（不包含状态恢复部分）。
3.3 K8S资源调度优化
下面介绍调度方面的优化。

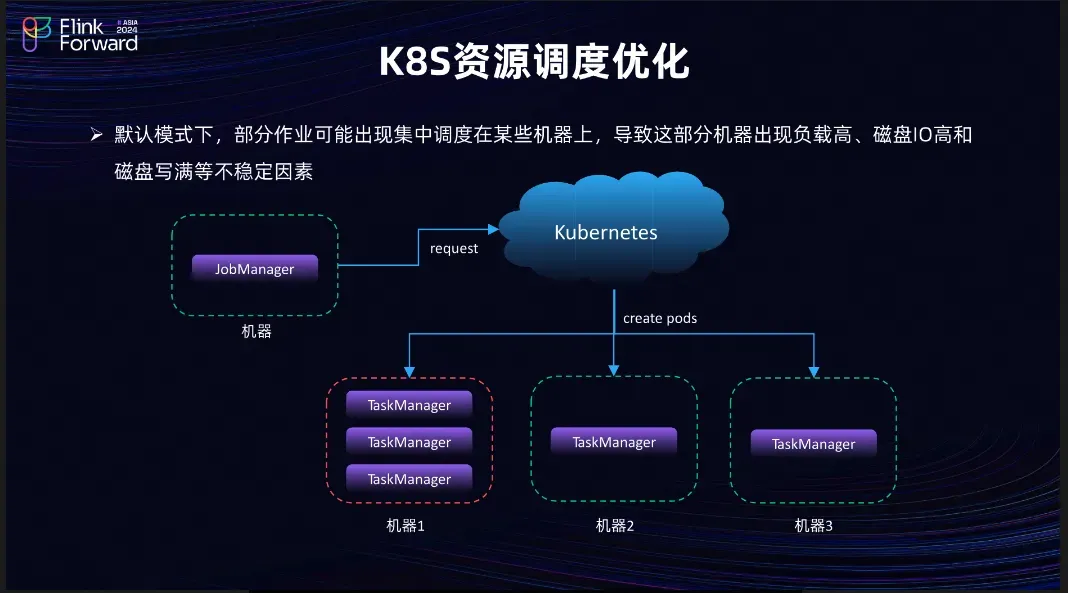

K8S调度的问题如图所示。发现有时候单个Flink作业很多TM集中调度到机器1上，而机器2和3 TM较少。如果该作业本身是一个负载高的作业，容易引起机器1的Load或IO变高。
3.4 K8S资源调度优化

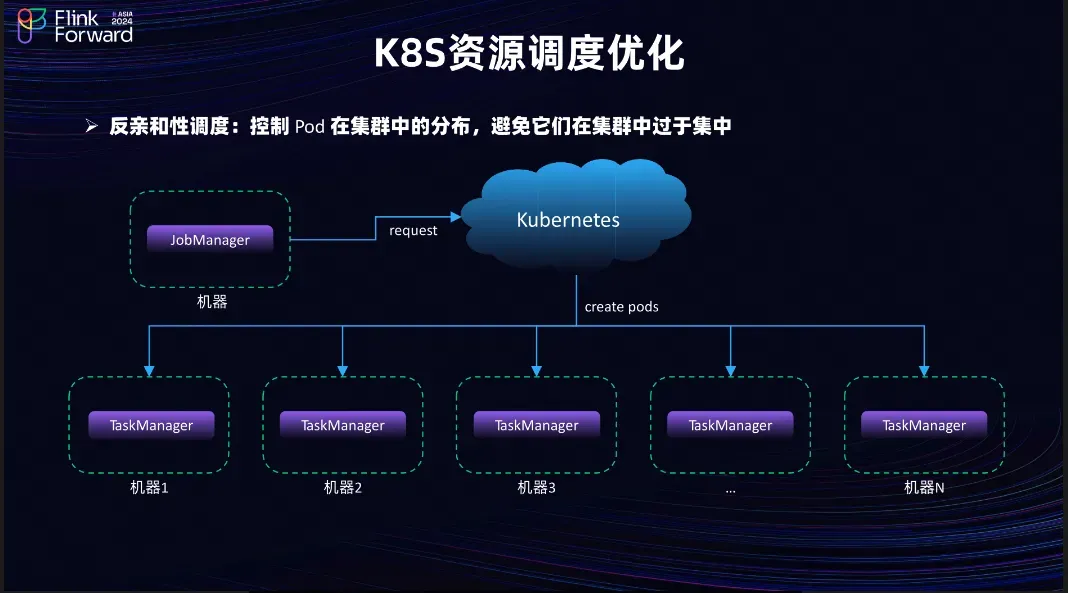

优化是增加了一个反亲和调度。亲和性是一个Pod与另一个Pod亲和，容易调度在一起。反亲和是一个Pod不与另一个Pod进行调度。单个作业所有TM尽量在整个集群中进行平均分布，可以避免一些负载集中的问题。

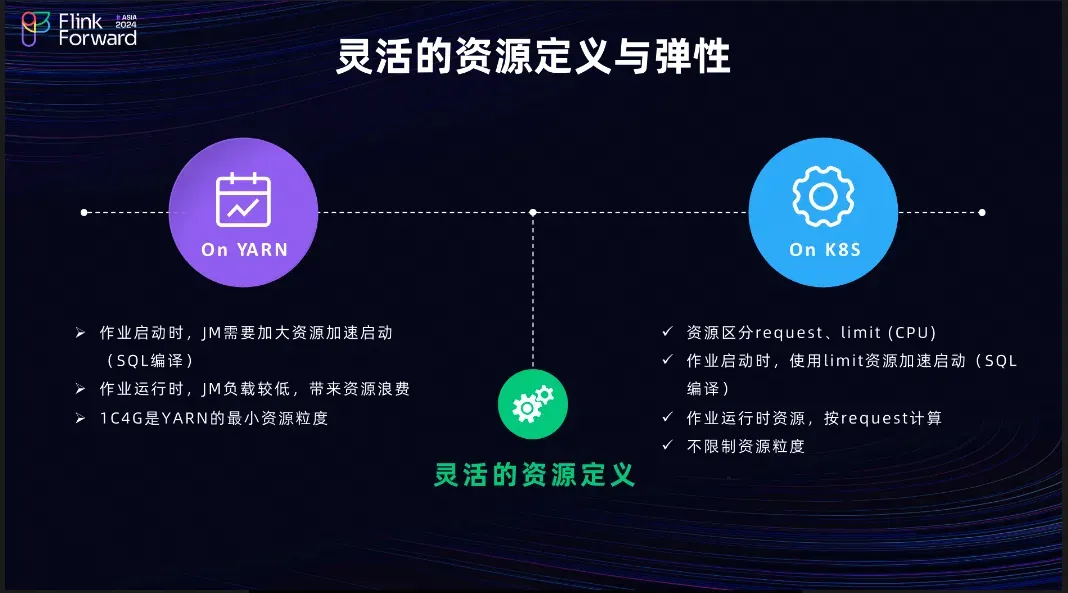

3.5 灵活的资源定义与弹性
在B站内部，JM的资源配置由平台统一管理，TM的配置由用户设置，用户需要什么资源量都可以自己设置。
JM的资源优化：作业启动时SQL的编译消耗CPU资源的问题，需要调大资源去加速启动。当作业启动后，JM本身不真实运行Task，负载比较低。
在Flink ON Yarn上资源粒度粗，我们的场景中最少的资源粒是4G，容易引起资源浪费。该问题在K8S上比较好解决。
K8S本身支持资源的request和limit，request是资源申请的下限，limit是使用资源的上限。在整个作业启动时可以利用limit资源加速启动，在作业运行时按照request统计资源使用量，从而解决该问题。此外内部也有一些流量很小的作业，K8S支持设置它的资源到0.5。

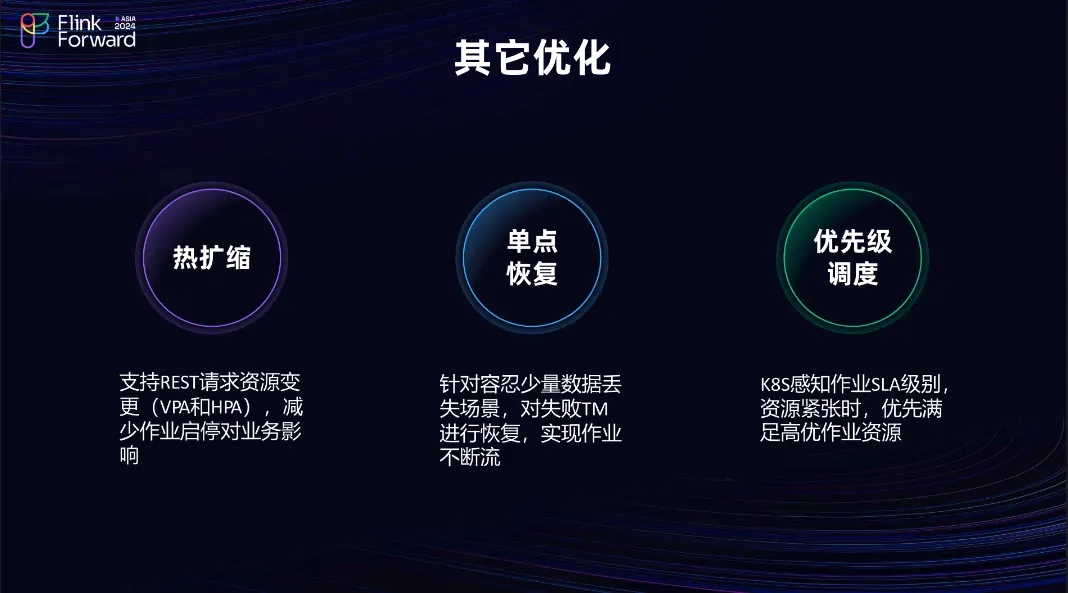

3.6 其它优化
下面介绍其它方面的优化。
- 热扩缩。支持VPA和HPA，通过REST API请求方式来实现。也有一个专门模块warship可以根据作业指标对作业进行动态热扩缩。
- 单点恢复。有些场景对于断流非常敏感，同时可以容忍少量数据丢失，针对失败的TM进行单点恢复来实现作业的不断流。
- 优先级调度。让K8S感知Flink作业SLA级别，在资源紧张时优先满足高优作业的资源申请。
04运维优化
最后介绍运维方面的优化。主要在两方面：
- 从YARN迁移到K8S过程的稳定性保障
- K8S的运维诊断改造

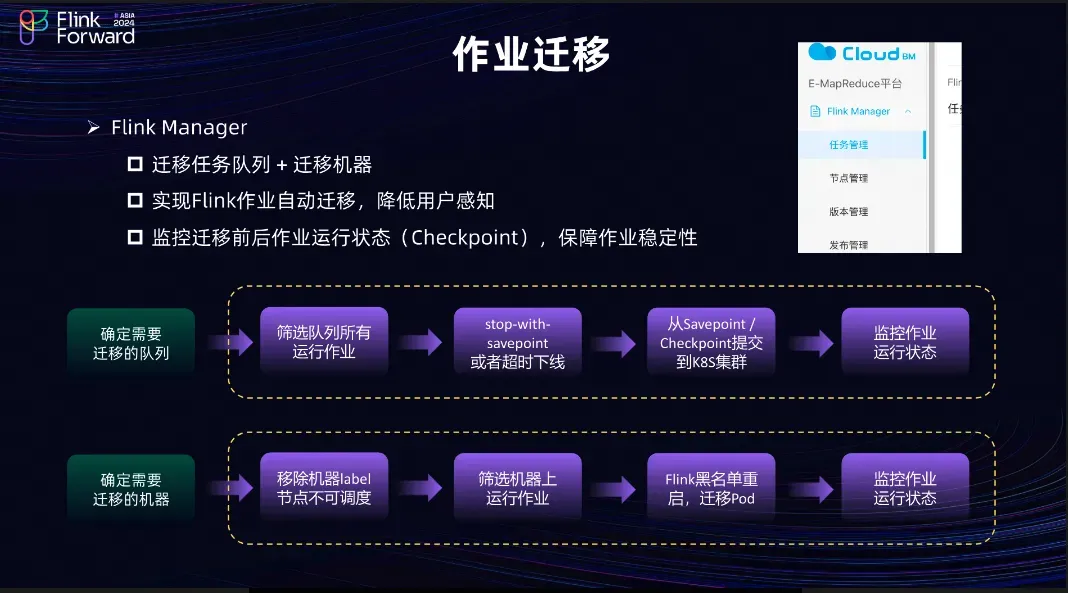

4.1 作业迁移
我们Flink作业从Yarn迁移到K8S上，主要使用了Flink Manager工具。它功能比较丰富，不局限于一些任务的迁移。如右图所示，有一些版本管理发布管理。
- 现在主要是任务队列的迁移，K8S的一个资源队列完全可以覆盖掉Yarn上的资源队列，就可以进行整个队列的迁移。迁移时会筛选出队列所有的作业，通过stop-with-savepoint或者超时下线再提交到K8S集群，再监控K8S作业的稳定性。目前监控作业的状态，核心是监控checkpoint状态。在Flink中很多Flink作业的异常都可以反映到checkpoint上，所以我们选取的指标是监控checkpoint的完成情况。
- 如果K8S资源不足以覆盖掉YARN的资源，则每次迁移部分机器，例如YARN上机器迁移到K8S上，会将Yarn上的label移除，节点不可调度后筛选机器上所有运行的作业，通过内部的黑名单重启迁移机器上的作业，迁移掉对应的TM container。

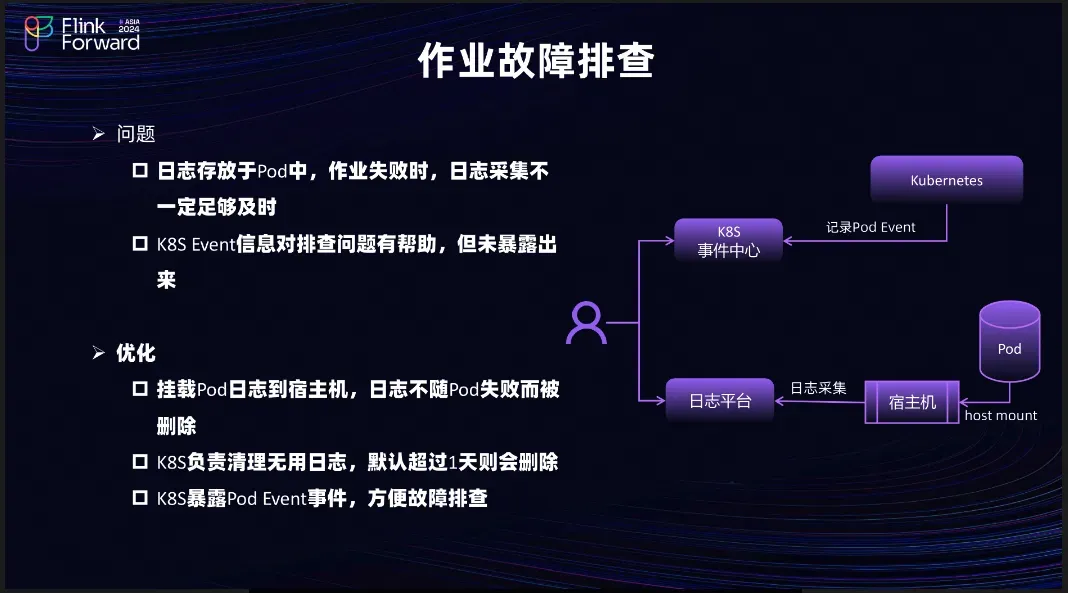

4.2 作业故障排查
下面介绍其他两个问题。
- 在K8S中，Flink作业可能有着成百上千的Pod。一旦作业失败，整个故障现场会随着Pod失败而消失，会导致故障诊断难以进行。在最初的版本中将日志采集模块放入Pod中，如果Pod失败退出，日志采集不一定会实时采集退出的日志，会导致关键的日志无法被显示。
- K8S Event信息有利于我们排查问题。
我们将Pod日志目录挂载到宿主机的特定目录上，这样Flink日志不会随着Pod失败而消失。K8S负责清理日志，Pod日志失败超过一天后就会被删除。K8S也会暴露出Pod Event事件，方便故障排查。

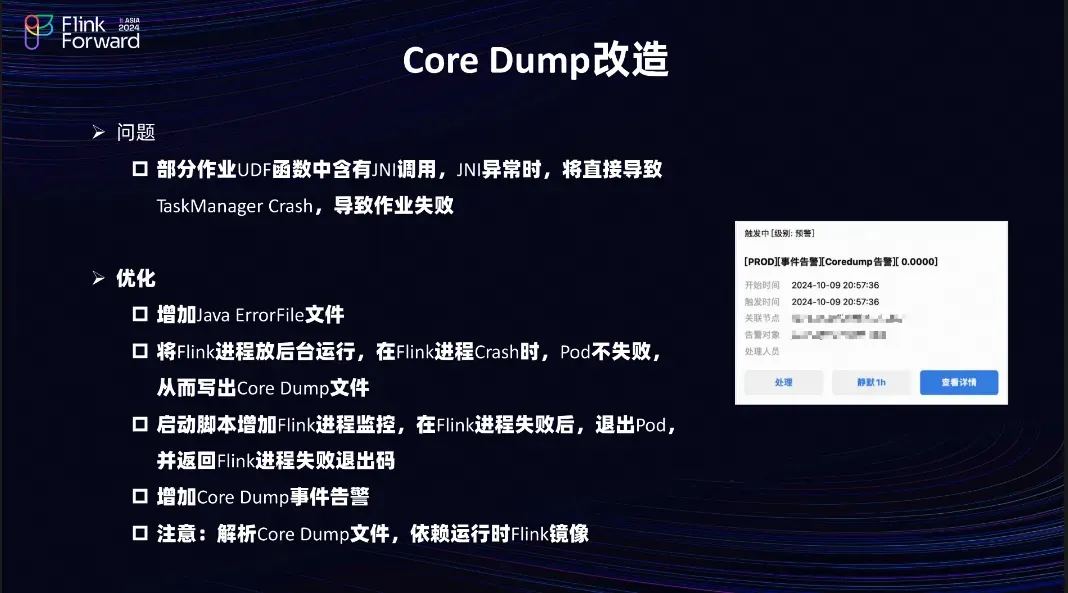

4.3 Core Dump改造
对于Linux Core Dump的改造如下。在内部有一些作业在UDF中有JNI调用，在JNI异常时会将TM Crash掉，导致作业失败。通常作业失败的原因是网络栈的异常，导致很难排查。现在做的改造是：
- 增加ErrorFile文件，记录整个java进程崩溃时的一些详细信息。有了ErrorFile后可以明确作业TM Crash是因为JNI异常引起的。但是只有ErrorFile无法帮助用户进行问题修复。
- 增加了Linux Core Dump文件。Linux Core Dump在Linux进程崩溃时默认写出进程内存镜像，生成Core Dump文件。在默认Flink模式下，进程是在Pod的前台启动，无法生成Core Dump文件。我们将Flink进程放到后台启动，这样Flink Crash后，Pod暂时不会退出。前台增加了一个启动脚本，检测Flink进程的状态，如果Flink退出，会将Pod退出。优势是可以生成Linux Core Dump文件，做一些问题的排查。通过该方式帮助用户解决了一些JNI问题。
- 增加了一些Core Dump事件告警。如果作业失败，可以导出JNI异常，告警模块可以直接定位到作业失败的原因。
- 解析整个Core Dump文件依赖Flink运行时的镜像。Core Dump文件的导出来源Flink镜像。

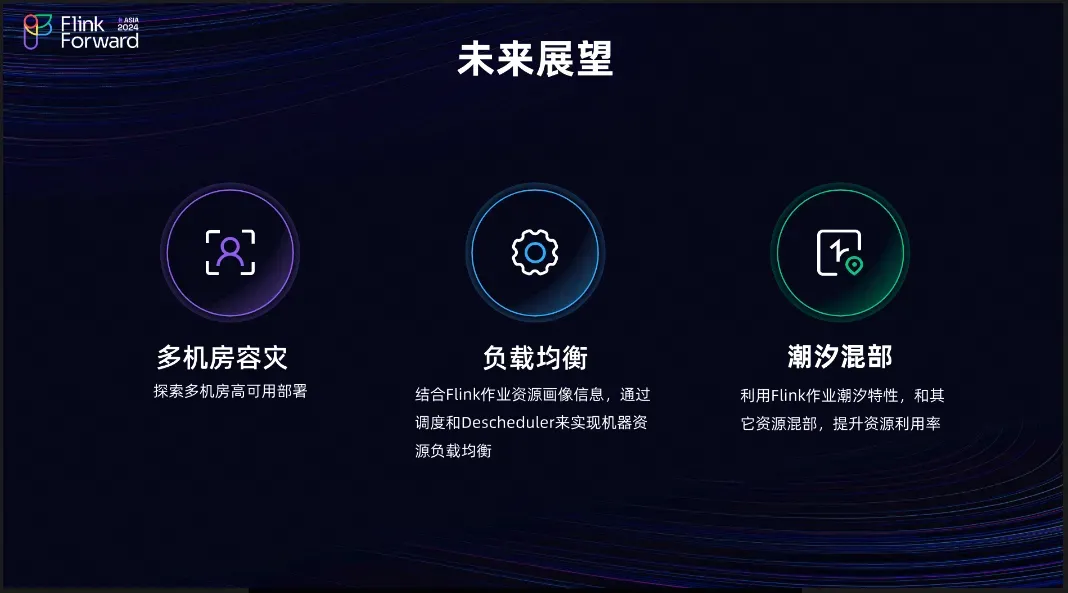

05未来展望
第五部分是未来展望。
未来计划在以下三个方面进行探索。
- 多机房容灾。配合公司的多机房高可用的规划，提升Flink在整个机房故障时的可用性。
- 负载均衡，通过Flink作业的资源画像，结合一些调度来实现单机负载均衡。
- 潮汐混部。目前Flink与Spark进行了混部，未来计划利用Flink作业的潮汐特性与其它作业进行混部，进一步提升Flink 的资源利用率。
