前言
本文基于Api13

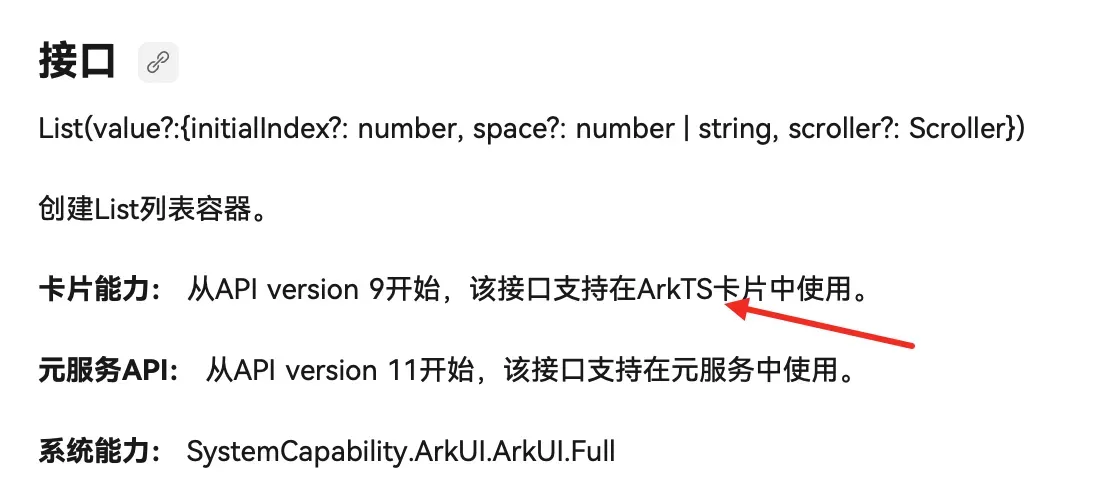

绘制卡片就非常的简单了，和平时的应用开发是一样的，但是并不是所有的组件都支持卡片，这里，在官方文档中，每个组件也都有明确的标记，如果支持，那么就会有一个卡片能力显示。

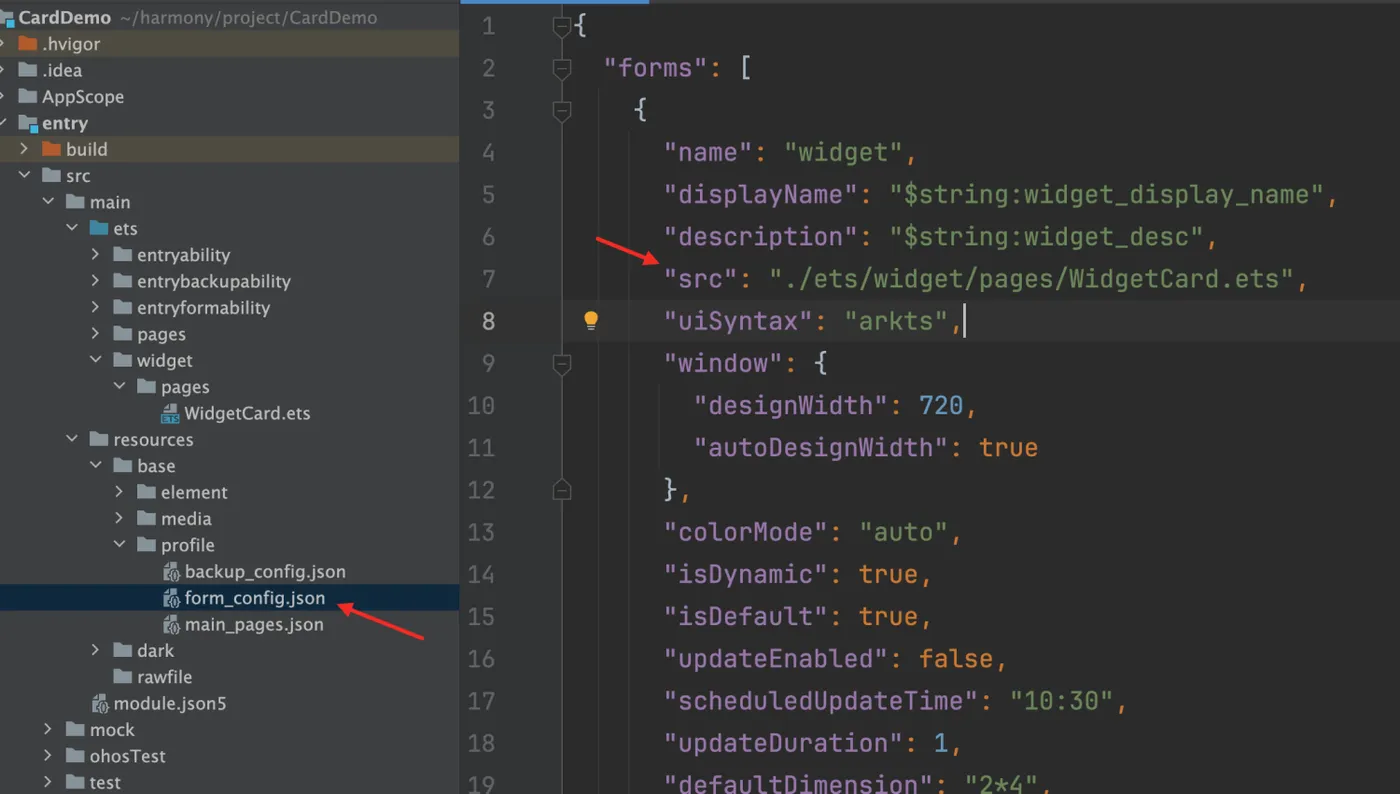

上篇文章，我们默认创建了一个卡片，所有的UI绘制，都是在widget中pages下的WidgetCard中进行绘制的，当然了，由于创建的文件名不一样，文件路径也有区别，我们可以从resources->base->profile->form_config.json中的src字段查看，这个就是我们的卡片UI视图。
代码呢，也是非常的简单，和一个普通的UI页面差不多，都是通过@Component装饰器所修饰，在build里面来绘制组件。
@Entry @Component struct WidgetCard { /* * The title. */ readonly title: string = 'Hello World'; /* * The action type. */ readonly actionType: string = 'router'; /* * The ability name. */ readonly abilityName: string = 'EntryAbility'; /* * The message. */ readonly message: string = 'add detail'; /* * The width percentage setting. */ readonly fullWidthPercent: string = '100%'; /* * The height percentage setting. */ readonly fullHeightPercent: string = '100%'; build() { Row() { Column() { Text(this.title) .fontSize($r('app.float.font_size')) .fontWeight(FontWeight.Medium) .fontColor($r('sys.color.font_primary')) } .width(this.fullWidthPercent) } .height(this.fullHeightPercent) .onClick(() => { postCardAction(this, { action: this.actionType, abilityName: this.abilityName, params: { message: this.message } }); }) } }
绘制呢，非常简单，本篇文章，除了基本的绘制，也会重点从修改卡片外观，多个卡片实现等业务中常见的需求来概述。
卡片外观更改

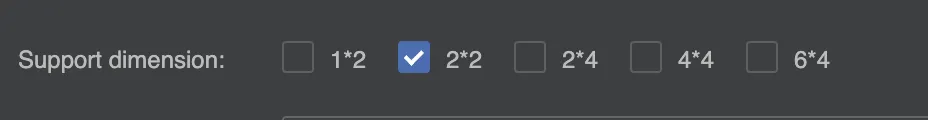

在我们创建服务卡片的时候，是不是还记得，有一个卡片外观规格的选择，默认的有以下几种。
比如选择了1 * 2，那么就表示展示的规格大小为：1行2列的二宫格；2 * 2，就是表示2行2列的四宫格，前边是行，后面是列，这个比较简单，没什么好说的。

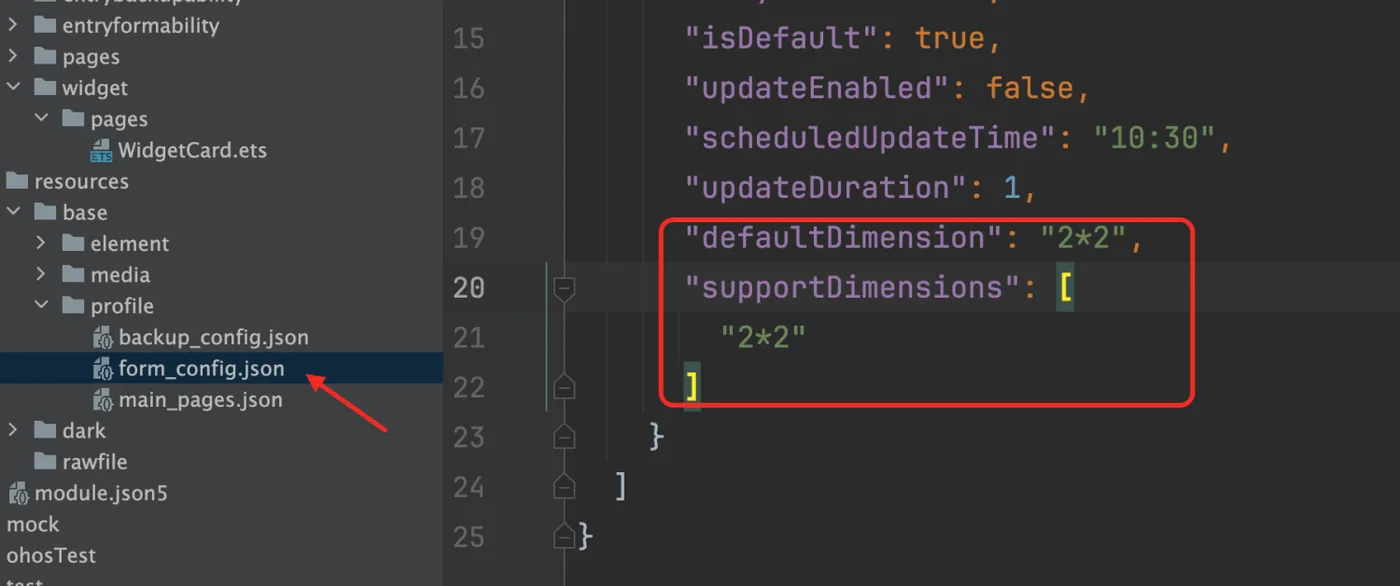

除了默认的创建时更改卡片外观之外，我们还可以通过form_config.json来手动进行更改。

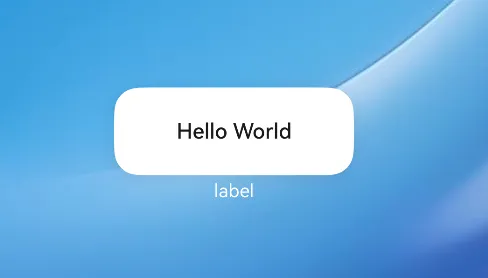

比如，我改成1*2，运行之后效果如下：

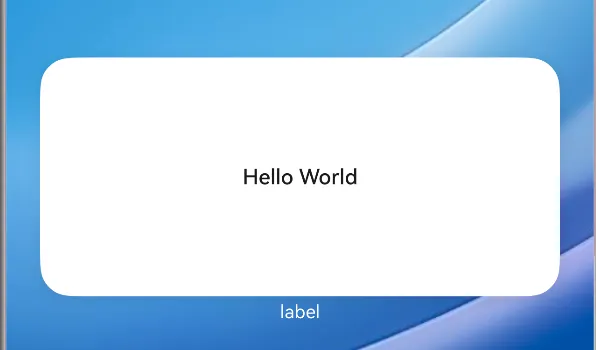

2*4效果如下：

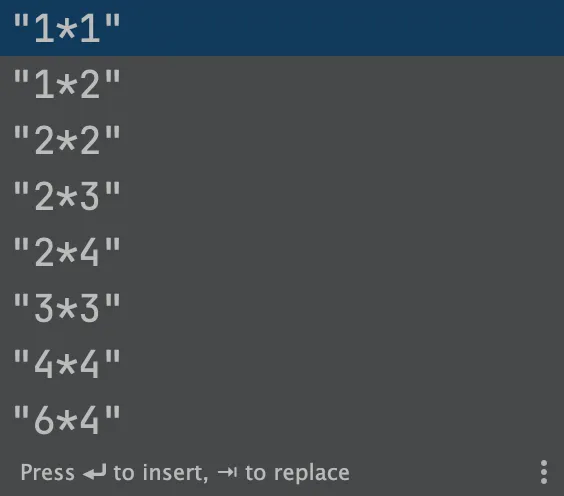

目前支持的规格有8个，如下图所示，大家可以根据需求选择合适的那个。
多个卡片设置
鸿蒙服务卡片和其他系统一样，也是支持多个卡片设置的，设置的话，也是非常的简单，首先创建一个服务卡片的UI视图，在form_config.json配置中进行配置即可。

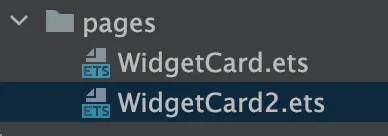

比如，我把卡片一复制了一份：
然后在form_config.json中的forms数组中按照卡片1的配置，复制了一份为卡片2，如下：
{ "forms": [ { "name": "widget", "displayName": "$string:widget_display_name", "description": "$string:widget_desc", "src": "./ets/widget/pages/WidgetCard.ets", "uiSyntax": "arkts", "window": { "designWidth": 720, "autoDesignWidth": true }, "colorMode": "auto", "isDynamic": true, "isDefault": true, "updateEnabled": false, "scheduledUpdateTime": "10:30", "updateDuration": 1, "defaultDimension": "2*2", "supportDimensions": [ "2*2" ] }, { "name": "widget2", "displayName": "$string:widget_display_name2", "description": "$string:widget_desc2", "src": "./ets/widget/pages/WidgetCard2.ets", "uiSyntax": "arkts", "window": { "designWidth": 720, "autoDesignWidth": true }, "colorMode": "auto", "isDynamic": true, "isDefault": false, "updateEnabled": false, "scheduledUpdateTime": "10:30", "updateDuration": 1, "defaultDimension": "2*4", "supportDimensions": [ "2*4" ] } ] }

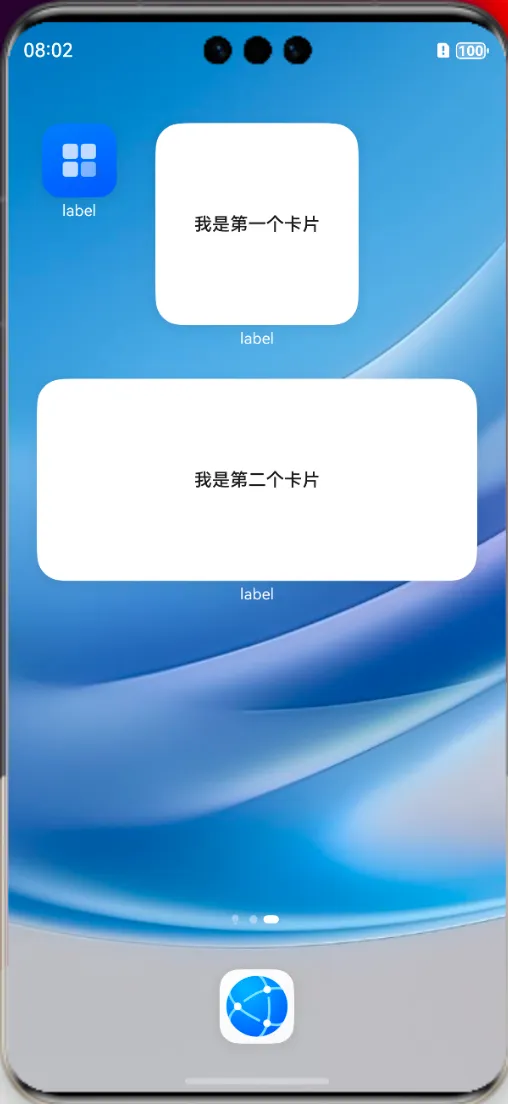

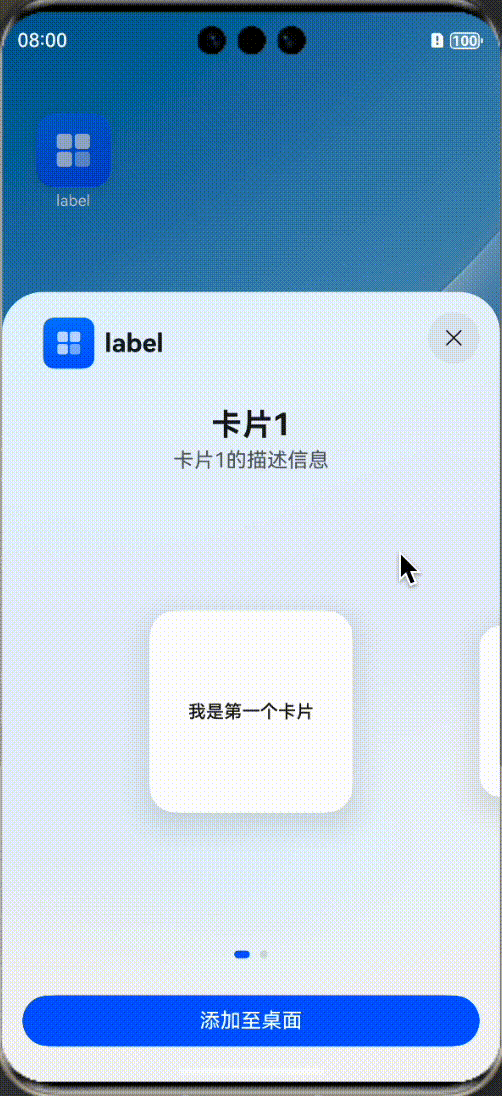

以上的信息，只是用来测试，在实际的开发中，请以真实的数据为主，isDefault是默认的卡片，记住，只能存在一个，每个卡片其规格大小都可以进行改变，设置完之后，我们再次运行，就会有两个卡片供我们选择了。
每个卡片，都可以进行添加桌面上。
卡片UI绘制
UI绘制，没有多大的限制，凡是标注支持卡片能力的组件都可以进行使用，可以随意的进行绘制；本身卡片也开放了自定义绘制的能力，也就是说，你可以通过Canvas组件创建画布，然后结合CanvasRenderingContext2D对象，进行自定义图形绘制。

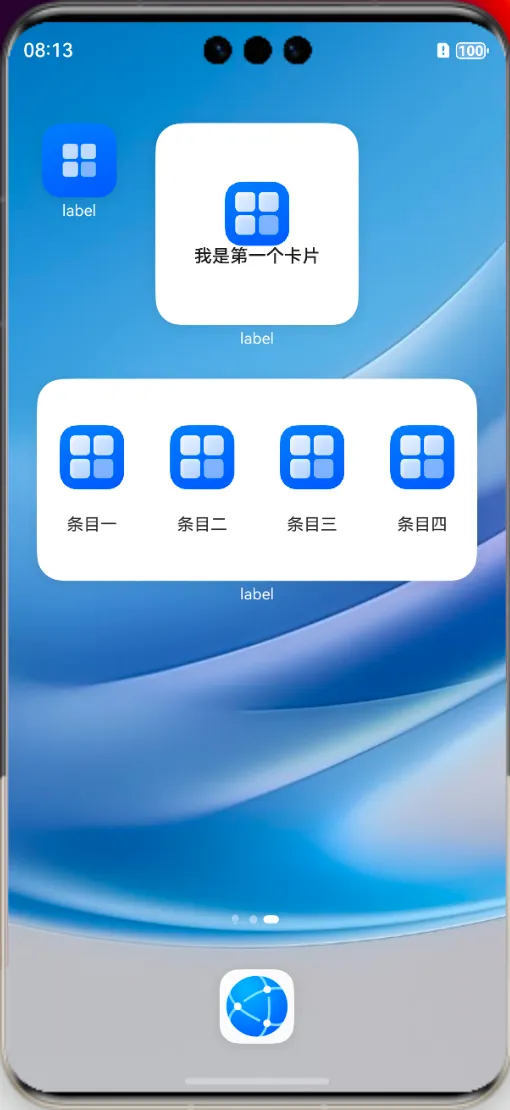

比如以上的案例，我给两个组件做了简单的修改：
当然了，你也可以通过Canvas进行绘制，比如简单绘制一个圆：
定义CanvasRenderingContext2D
private canvasWidth: number = 0; private canvasHeight: number = 0; // 初始化CanvasRenderingContext2D和RenderingContextSettings private settings: RenderingContextSettings = new RenderingContextSettings(true); private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
Canvas组件绘制圆，直接加载到build函数中即可。
Canvas(this.context) .width('100%') .height('100%') .onReady(() => { // 在onReady回调中获取画布的实际宽和高 this.canvasWidth = this.context.width; this.canvasHeight = this.context.height; // 绘制画布的背景 this.context.fillStyle = '#ffffff'; this.context.fillRect(0, 0, this.canvasWidth, this.canvasHeight); // 在画布的中心绘制一个圆 this.context.beginPath(); let radius = this.context.width / 3; let circleX = this.context.width / 2; let circleY = this.context.height / 2; this.context.moveTo(circleX - radius, circleY); this.context.arc(circleX, circleY, radius, 2 * Math.PI, 0, true); this.context.closePath(); this.context.fillStyle = '#000000'; this.context.fill(); })

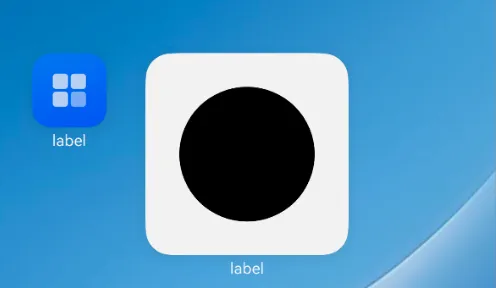

效果如下：
相关总结
服务卡片的绘制，和正常的UI绘制一样，需要注意是否支持卡片的标识，还有一点需要注意的，服务卡片虽然可以设置多个，但是最多只支持配置16个卡片，按照官方解读，若超过16个，则保留配置的前16个。
