[HarmonyOS NEXT 实战案例八] 电影票务网格布局（上）
项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

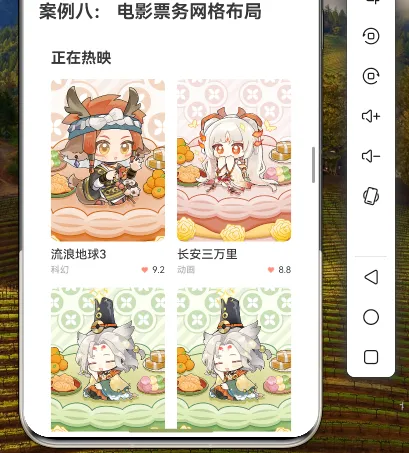

效果演示
1. 概述
在移动应用开发中，电影票务应用是一个常见的场景，用户可以通过应用查看正在热映的电影信息，并进行选座购票等操作。本教程将详细讲解如何使用HarmonyOS NEXT的GridRow和GridCol组件实现电影票务应用中的电影列表网格布局，帮助开发者掌握网格布局的基本用法和实现技巧。
本教程将涵盖以下内容：
- 电影数据结构设计
- 电影列表网格布局实现
- GridRow和GridCol组件详解
- 电影卡片UI设计与实现
2. 数据结构设计
在实现电影票务网格布局之前，我们需要先定义电影数据的结构。在本案例中，我们定义了一个MovieType接口，包含电影的基本信息：
interface MovieType {
title: string; // 电影标题
rating: number; // 电影评分
poster: Resource; // 电影海报
type: string; // 电影类型
}
这个接口定义了电影的四个基本属性：
title：电影标题，字符串类型rating：电影评分，数字类型poster：电影海报，Resource类型（HarmonyOS中的资源引用类型）type：电影类型，字符串类型（如科幻、动画、悬疑等）
3. 数据准备
定义好数据结构后，我们需要准备一些电影数据用于展示。在本案例中，我们在组件内部定义了一个电影数据数组：
private movies:MovieType[] = [
{
title: '流浪地球3', rating: 9.2, poster: $r("app.media.big7"), type: '科幻' },
{
title: '长安三万里', rating: 8.8, poster: $r("app.media.big5"), type: '动画' },
{
title: '消失的她', rating: 8.5, poster: $r("app.media.big1"), type: '悬疑' },
{
title: '封神第一部', rating: 8.9, poster: $r("app.media.big1"), type: '奇幻' }
]
这里我们准备了4部电影的数据，包括电影标题、评分、海报和类型。海报使用$r()方法引用应用资源。在实际应用中，这些数据通常会从服务器获取。
4. 布局实现
4.1 整体布局结构
电影票务网格布局的整体结构如下：
build() {
Column() {
Text('正在热映')
.fontSize(20)
.fontWeight(FontWeight.Bold)
.margin({
bottom: 16 })
.width('100%')
.textAlign(TextAlign.Start)
GridRow({
columns: 2, gutter: 16 }) {
// 电影网格内容
}
}
.width('100%')
.padding(16)
}
整体布局使用一个Column容器，包含两个主要部分：
- 标题文本：显示"正在热映"，使用Text组件实现
- 电影网格：使用GridRow和GridCol组件实现
4.2 GridRow和GridCol配置
在本案例中，我们使用GridRow和GridCol组件实现电影网格布局：
GridRow({
columns: 2, gutter: 16 }) {
ForEach(this.movies, (movie:MovieType) => {
GridCol({
span: 1 }) {
// 电影卡片内容
}
})
}
GridRow组件的配置：
columns: 2：设置网格为2列布局gutter: 16：设置网格项之间的间距为16vp
GridCol组件的配置：
span: 1：每个电影卡片占据1列的宽度
使用ForEach循环遍历电影数据数组，为每部电影创建一个GridCol网格项。
4.3 电影卡片实现
每个电影卡片的内部结构如下：
Column() {
Image(movie.poster)
.width('100%')
.aspectRatio(0.7)
.borderRadius(8)
Text(movie.title)
.fontSize(16)
.fontWeight(FontWeight.Medium)
.margin({
top: 8 })
.width('100%')
.textAlign(TextAlign.Start)
Row() {
Text(movie.type)
.fontSize(12)
.fontColor('#9E9E9E')
Row() {
Image($r("app.media.heart_filled"))
.width(12)
.height(12)
.margin({
right: 4 })
Text(movie.rating.toFixed(1))
.fontSize(12)
}
.margin({
left: 8 })
}
.width('100%')
.margin({
top: 4 })
.justifyContent(FlexAlign.SpaceBetween)
}
电影卡片使用Column容器，包含三个主要部分：
- 电影海报：使用Image组件显示，设置宽度为100%，高宽比为0.7，圆角为8vp
- 电影标题：使用Text组件显示，字体大小为16fp，字体粗细为Medium，顶部外边距为8vp
- 电影信息行：使用Row容器，包含电影类型和评分两部分，两者之间使用SpaceBetween对齐方式
电影类型使用Text组件显示，字体大小为12fp，颜色为灰色(#9E9E9E)。
电影评分部分使用Row容器，包含一个心形图标和评分文本，评分文本使用toFixed(1)方法保留一位小数。
5. GridRow和GridCol组件详解
5.1 GridRow组件
GridRow是HarmonyOS NEXT提供的网格行容器组件，用于创建网格布局。它的主要属性包括：
| 属性名 | 类型 | 描述 | |
|---|---|---|---|
| columns | number \ | GridColumns | 设置当前行列数 |
| gutter | Length \ | GutterOption | 设置列间距 |
| breakpoints | BreakPoints | 设置断点值 | |
| direction | GridRowDirection | 设置布局方向，默认为GridRowDirection.Row |
其中，GridColumns类型定义如下：
type GridColumns = {
xs?: number; // 极小尺寸断点下的列数
sm?: number; // 小尺寸断点下的列数
md?: number; // 中尺寸断点下的列数
lg?: number; // 大尺寸断点下的列数
xl?: number; // 特大尺寸断点下的列数
xxl?: number; // 超大尺寸断点下的列数
}
GutterOption类型定义如下：
type GutterOption = {
x?: Length; // 横向间距
y?: Length; // 纵向间距
}
5.2 GridCol组件
GridCol是HarmonyOS NEXT提供的网格列容器组件，用于在GridRow中创建网格项。它的主要属性包括：
| 属性名 | 类型 | 描述 | |
|---|---|---|---|
| span | number \ | GridColumnOption | 设置当前组件跨越的列数 |
| offset | number \ | GridColumnOption | 设置当前组件的偏移列数 |
| order | number \ | GridColumnOption | 设置当前组件的顺序 |
其中，GridColumnOption类型定义如下：
type GridColumnOption = {
xs?: number; // 极小尺寸断点下的值
sm?: number; // 小尺寸断点下的值
md?: number; // 中尺寸断点下的值
lg?: number; // 大尺寸断点下的值
xl?: number; // 特大尺寸断点下的值
xxl?: number; // 超大尺寸断点下的值
}
6. 布局效果分析
本案例实现的电影票务网格布局效果如下：
- 整体采用2列网格布局，每个电影卡片占据1列
- 电影卡片包含海报、标题、类型和评分信息
- 海报使用aspectRatio属性保持固定的高宽比，确保所有海报显示一致
- 电影类型和评分信息使用justifyContent(FlexAlign.SpaceBetween)实现两端对齐
这种布局方式有以下优点：
- 结构清晰，信息展示完整
- 适合在不同尺寸的屏幕上显示
- 用户可以快速浏览多部电影的基本信息
7. 完整代码
以下是电影票务网格布局的完整代码：
// 电影票务网格布局
interface MovieType {
title: string;
rating: number;
poster: Resource;
type: string;
}
@Component
export struct MovieTicketGrid {
private movies:MovieType[] = [
{
title: '流浪地球3', rating: 9.2, poster: $r("app.media.big7"), type: '科幻' },
{
title: '长安三万里', rating: 8.8, poster: $r("app.media.big5"), type: '动画' },
{
title: '消失的她', rating: 8.5, poster: $r("app.media.big1"), type: '悬疑' },
{
title: '封神第一部', rating: 8.9, poster: $r("app.media.big1"), type: '奇幻' }
]
build() {
Column() {
Text('正在热映')
.fontSize(20)
.fontWeight(FontWeight.Bold)
.margin({
bottom: 16 })
.width('100%')
.textAlign(TextAlign.Start)
GridRow({
columns: 2, gutter: 16 }) {
ForEach(this.movies, (movie:MovieType) => {
GridCol({
span: 1 }) {
Column() {
Image(movie.poster)
.width('100%')
.aspectRatio(0.7)
.borderRadius(8)
Text(movie.title)
.fontSize(16)
.fontWeight(FontWeight.Medium)
.margin({
top: 8 })
.width('100%')
.textAlign(TextAlign.Start)
Row() {
Text(movie.type)
.fontSize(12)
.fontColor('#9E9E9E')
Row() {
Image($r("app.media.heart_filled"))
.width(12)
.height(12)
.margin({
right: 4 })
Text(movie.rating.toFixed(1))
.fontSize(12)
}
.margin({
left: 8 })
}
.width('100%')
.margin({
top: 4 })
.justifyContent(FlexAlign.SpaceBetween)
}
}
})
}
}
.width('100%')
.padding(16)
}
}
8. 总结
本教程详细讲解了如何使用HarmonyOS NEXT的GridRow和GridCol组件实现电影票务应用中的电影列表网格布局。通过本教程，你应该已经掌握了：
- 如何定义和准备电影数据
- 如何使用GridRow和GridCol组件创建网格布局
- 如何设计和实现电影卡片UI
- GridRow和GridCol组件的主要属性和用法
在下一篇教程中，我们将在此基础上进一步优化电影票务网格布局，添加更多功能和交互效果，如电影详情页、购票功能等。
