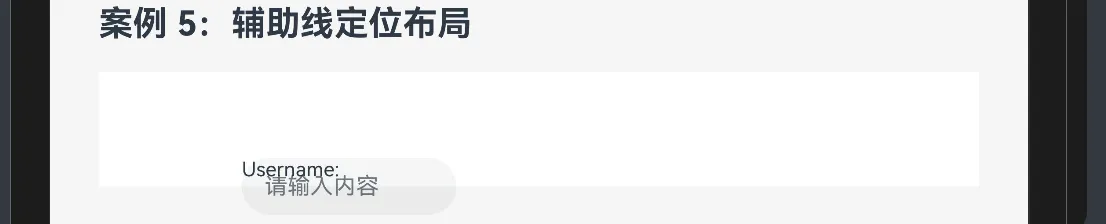

效果演示
1. 引言
在HarmonyOS NEXT的UI开发中，表单是常见且重要的界面元素。创建对齐精确、布局合理的表单需要精细的定位控制。RelativeContainer提供的辅助线(Guideline)功能，为表单布局提供了强大的支持。本教程将详细讲解如何使用RelativeContainer的辅助线功能实现精确的表单布局，帮助你掌握这一专业级UI技术。
2. 辅助线(Guideline)概述
辅助线是RelativeContainer提供的一种虚拟定位工具，它不会在界面上显示，但可以作为组件定位的参考线。辅助线可以是水平的或垂直的，通过指定位置创建，然后其他组件可以相对于辅助线进行定位。
2.1 辅助线的特性
- 不可见性：辅助线在界面上不可见，仅作为定位参考
- 方向性：可以是水平的(Axis.Horizontal)或垂直的(Axis.Vertical)
- 位置控制：可以通过具体数值或百分比设置位置
- 可复用性：多个组件可以共用同一条辅助线
3. 案例分析：辅助线定位布局
3.1 完整代码
@Component export struct FormLayout { build() { RelativeContainer() { // 标签 Text('Username:') .fontSize(14) .alignRules({ left: { anchor: "hGuideline", align: HorizontalAlign.End }, top: { anchor: "vGuideline1", align: VerticalAlign.Center } }) // 输入框 TextInput({placeholder: '请输入内容'}) .width(150) .alignRules({ left: { anchor: "hGuideline", align: HorizontalAlign.Start }, top: { anchor: "vGuideline1", align: VerticalAlign.Center } }) // 辅助线（水平：距左80px，垂直：距顶40px） } .guideLine([ { id: "hGuideline", direction: Axis.Vertical, position: { start: 80 } }, { id: "vGuideline1", direction: Axis.Horizontal, position: { start: 40 } } ]) .width('100%') .height(80) .padding(20) } }
3.2 代码详解
3.2.1 RelativeContainer容器设置
RelativeContainer() { // 子组件 } .guideLine([ { id: "hGuideline", direction: Axis.Vertical, position: { start: 80 } }, { id: "vGuideline1", direction: Axis.Horizontal, position: { start: 40 } } ]) .width('100%') .height(80) .padding(20)
这部分代码创建了一个RelativeContainer容器，并设置了以下属性：
属性 |
值 |
说明 |
guideLine |
[...] |
定义辅助线数组 |
width |
'100%' |
容器宽度为父容器的100% |
height |
80 |
容器高度为80vp |
padding |
20 |
容器内边距为20vp |
这里的关键是guideLine属性，它定义了两条辅助线：
- 垂直辅助线(hGuideline)：
- id: "hGuideline" - 辅助线的唯一标识符
- direction: Axis.Vertical - 方向为垂直
- position: { start: 80 } - 位置在距离容器左侧80vp处
- 水平辅助线(vGuideline1)：
- id: "vGuideline1" - 辅助线的唯一标识符
- direction: Axis.Horizontal - 方向为水平
- position: { start: 40 } - 位置在距离容器顶部40vp处
这两条辅助线将作为表单元素定位的参考线。
3.2.2 标签文本设置
Text('Username:') .fontSize(14) .alignRules({ left: { anchor: "hGuideline", align: HorizontalAlign.End }, top: { anchor: "vGuideline1", align: VerticalAlign.Center } })
标签文本的关键属性设置：
属性 |
值 |
说明 |
fontSize |
14 |
字体大小为14fp |
alignRules.left |
{ anchor: "hGuideline", align: HorizontalAlign.End } |
左侧对齐垂直辅助线的右侧 |
alignRules.top |
{ anchor: "vGuideline1", align: VerticalAlign.Center } |
顶部对齐水平辅助线的中心 |
这里的关键点是使用垂直辅助线(hGuideline)作为水平方向的锚点，并设置对齐方式为HorizontalAlign.End，使标签文本右对齐于辅助线。同时，使用水平辅助线(vGuideline1)作为垂直方向的锚点，并设置对齐方式为VerticalAlign.Center，使标签文本垂直居中于辅助线。
3.2.3 输入框设置
TextInput({placeholder: '请输入内容'}) .width(150) .alignRules({ left: { anchor: "hGuideline", align: HorizontalAlign.Start }, top: { anchor: "vGuideline1", align: VerticalAlign.Center } })
输入框的关键属性设置：
属性 |
值 |
说明 |
width |
150 |
输入框宽度为150vp |
alignRules.left |
{ anchor: "hGuideline", align: HorizontalAlign.Start } |
左侧对齐垂直辅助线的左侧 |
alignRules.top |
{ anchor: "vGuideline1", align: VerticalAlign.Center } |
顶部对齐水平辅助线的中心 |
与标签文本类似，输入框也使用了相同的辅助线作为锚点，但水平对齐方式不同。通过设置对齐方式为HorizontalAlign.Start，使输入框左对齐于辅助线，从而实现标签在辅助线左侧，输入框在辅助线右侧的布局效果。
4. 辅助线的高级应用
4.1 辅助线位置的设置方式
辅助线的位置可以通过多种方式设置：
设置方式 |
示例 |
说明 |
固定数值 |
{ start: 80 } |
距离容器边缘的固定距离(vp) |
百分比 |
{ start: '30%' } |
容器尺寸的百分比位置 |
居中 |
{ center: '50%' } |
在容器中居中 |
结束位置 |
{ end: 20 } |
距离容器结束边缘的距离 |
4.2 多条辅助线的组合应用
在复杂表单中，可以定义多条辅助线，形成网格系统：
.guideLine([ // 垂直辅助线 { id: "vGuide1", direction: Axis.Vertical, position: { start: '20%' } }, { id: "vGuide2", direction: Axis.Vertical, position: { start: '50%' } }, { id: "vGuide3", direction: Axis.Vertical, position: { start: '80%' } }, // 水平辅助线 { id: "hGuide1", direction: Axis.Horizontal, position: { start: 40 } }, { id: "hGuide2", direction: Axis.Horizontal, position: { start: 80 } }, { id: "hGuide3", direction: Axis.Horizontal, position: { start: 120 } } ])
4.3 辅助线与其他定位方式的结合
辅助线可以与其他定位方式结合使用，例如：
- 组件之间的相对定位
- 容器边缘定位
- 屏障(Barrier)定位
5. 表单布局的最佳实践
5.1 标签与输入框对齐
使用辅助线可以实现以下几种常见的表单对齐方式：
对齐方式 |
实现方法 |
标签右对齐 |
标签使用HorizontalAlign.End，输入框使用HorizontalAlign.Start |
标签左对齐 |
标签和输入框都使用HorizontalAlign.Start，输入框设置左边距 |
标签顶对齐 |
标签使用VerticalAlign.Top，输入框使用VerticalAlign.Top |
标签居中对齐 |
标签和输入框都使用VerticalAlign.Center |
5.2 多行表单项布局
对于多行表单，可以定义多条水平辅助线，每条对应一个表单项：
.guideLine([ { id: "hGuideline", direction: Axis.Vertical, position: { start: 80 } }, { id: "row1", direction: Axis.Horizontal, position: { start: 40 } }, { id: "row2", direction: Axis.Horizontal, position: { start: 80 } }, { id: "row3", direction: Axis.Horizontal, position: { start: 120 } } ])
6. 实际应用场景
辅助线定位在以下场景中特别有用：
- 登录/注册表单：创建对齐精确的输入字段
- 设置界面：对齐标签和控制元素
- 数据编辑表单：创建结构化的数据输入界面
- 复杂布局网格：创建基于网格的复杂布局
7. 总结
辅助线是RelativeContainer提供的强大功能，特别适合创建精确对齐的表单布局。
