项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

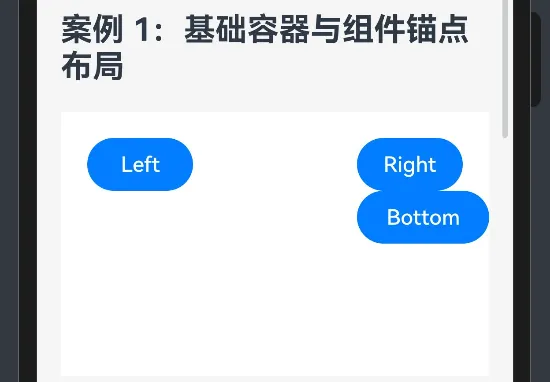

效果演示
1. 引言
在HarmonyOS NEXT的UI开发中，精确控制组件位置是构建复杂界面的关键。RelativeContainer作为一种强大的布局容器，通过锚点系统提供了精确定位能力，使开发者能够创建出灵活且精准的UI布局。本教程将详细讲解如何使用RelativeContainer的锚点布局功能，帮助你掌握这一核心技术。
2. RelativeContainer锚点布局概述
锚点布局是RelativeContainer的核心特性，它允许开发者通过定义组件之间的相对位置关系来构建UI。每个组件可以相对于容器边界或其他组件进行定位，从而实现复杂的布局效果。
2.1 锚点布局的核心概念
- 锚点(Anchor): 用于定位的参考点，可以是容器本身或其他组件
- 对齐规则(AlignRules): 定义组件如何相对于锚点对齐
- 组件ID: 为组件分配唯一标识，使其可以被其他组件作为锚点引用
3. 案例分析：基础容器与组件锚点布局
3.1 完整代码
@Component export struct AnchorLayout { build() { RelativeContainer() { // 左上按钮 Button('Left') .width(80) .height(40) .alignRules({ top: { anchor: "__container__", align: VerticalAlign.Top }, left: { anchor: "__container__", align: HorizontalAlign.Start } }) .id("btnLeft") // 右上按钮 Button('Right') .width(80) .height(40) .alignRules({ top: { anchor: "__container__", align: VerticalAlign.Top }, right: { anchor: "__container__", align: HorizontalAlign.End } }) .id("btnRight") // 底部按钮（基于左上按钮底部和右上按钮左侧定位） Button('Bottom') .width(100) .height(40) .alignRules({ top: { anchor: "btnLeft", align: VerticalAlign.Bottom }, left: { anchor: "btnRight", align: HorizontalAlign.Start }, right: { anchor: "parent", align: HorizontalAlign.End } }) } .width('100%') .height(200) .padding(20) } }
3.2 代码详解
3.2.1 RelativeContainer容器设置
RelativeContainer() { // 子组件 } .width('100%') .height(200) .padding(20)
这部分代码创建了一个RelativeContainer容器，并设置了以下属性：
属性 |
值 |
说明 |
width |
'100%' |
容器宽度为父容器的100% |
height |
200 |
容器高度为200vp |
padding |
20 |
容器内边距为20vp |
这些设置确保了容器有足够的空间来容纳子组件，并且与父容器边缘保持适当的距离。
3.2.2 左上按钮设置
Button('Left') .width(80) .height(40) .alignRules({ top: { anchor: "__container__", align: VerticalAlign.Top }, left: { anchor: "__container__", align: HorizontalAlign.Start } }) .id("btnLeft")
左上按钮的关键属性设置：
属性 |
值 |
说明 |
width |
80 |
按钮宽度为80vp |
height |
40 |
按钮高度为40vp |
alignRules.top |
{ anchor: "container", align: VerticalAlign.Top } |
按钮顶部对齐容器顶部 |
alignRules.left |
{ anchor: "container", align: HorizontalAlign.Start } |
按钮左侧对齐容器左侧 |
id |
"btnLeft" |
为按钮分配ID，使其可以被其他组件引用 |
这里使用了特殊锚点__container__，它代表RelativeContainer容器本身。通过设置top和left规则，按钮被定位在容器的左上角。
3.2.3 右上按钮设置
Button('Right') .width(80) .height(40) .alignRules({ top: { anchor: "__container__", align: VerticalAlign.Top }, right: { anchor: "__container__", align: HorizontalAlign.End } }) .id("btnRight")
右上按钮的关键属性设置：
属性 |
值 |
说明 |
width |
80 |
按钮宽度为80vp |
height |
40 |
按钮高度为40vp |
alignRules.top |
{ anchor: "container", align: VerticalAlign.Top } |
按钮顶部对齐容器顶部 |
alignRules.right |
{ anchor: "container", align: HorizontalAlign.End } |
按钮右侧对齐容器右侧 |
id |
"btnRight" |
为按钮分配ID，使其可以被其他组件引用 |
与左上按钮类似，右上按钮也使用__container__作为锚点，但通过设置right规则而非left规则，使按钮定位在容器的右上角。
3.2.4 底部按钮设置
Button('Bottom') .width(100) .height(40) .alignRules({ top: { anchor: "btnLeft", align: VerticalAlign.Bottom }, left: { anchor: "btnRight", align: HorizontalAlign.Start }, right: { anchor: "parent", align: HorizontalAlign.End } })
底部按钮的关键属性设置：
属性 |
值 |
说明 |
width |
100 |
按钮宽度为100vp |
height |
40 |
按钮高度为40vp |
alignRules.top |
{ anchor: "btnLeft", align: VerticalAlign.Bottom } |
按钮顶部对齐左上按钮底部 |
alignRules.left |
{ anchor: "btnRight", align: HorizontalAlign.Start } |
按钮左侧对齐右上按钮左侧 |
alignRules.right |
{ anchor: "parent", align: HorizontalAlign.End } |
按钮右侧对齐父容器右侧 |
这里展示了锚点布局的强大之处：底部按钮使用了其他两个按钮作为锚点，实现了复杂的相对定位。具体来说：
- 顶部对齐左上按钮的底部，实现垂直方向的相对定位
- 左侧对齐右上按钮的左侧，实现水平方向的相对定位
- 右侧对齐父容器右侧，确保按钮宽度能够延伸到容器右边界
4. 锚点布局的关键技术点
4.1 锚点类型
在RelativeContainer中，可以使用以下几种锚点：
锚点类型 |
说明 |
container |
代表RelativeContainer容器本身 |
parent |
与__container__等效，代表父容器 |
组件ID |
引用具有特定ID的其他组件 |
4.2 对齐方式
对齐方式定义了组件如何相对于锚点对齐：
方向 |
对齐方式 |
说明 |
水平方向 |
HorizontalAlign.Start |
左对齐 |
水平方向 |
HorizontalAlign.Center |
水平居中 |
水平方向 |
HorizontalAlign.End |
右对齐 |
垂直方向 |
VerticalAlign.Top |
顶部对齐 |
垂直方向 |
VerticalAlign.Center |
垂直居中 |
垂直方向 |
VerticalAlign.Bottom |
底部对齐 |
4.3 多重锚点规则
一个组件可以同时设置多个锚点规则，例如：
- top + left：定位在左上角
- top + right：定位在右上角
- bottom + left：定位在左下角
- bottom + right：定位在右下角
- left + right：水平拉伸，宽度由两个锚点之间的距离决定
- top + bottom：垂直拉伸，高度由两个锚点之间的距离决定
5. 实际应用场景
锚点布局在以下场景中特别有用：
- 复杂表单布局：标签和输入框的精确对齐
- 自适应卡片设计：内容根据容器大小自动调整位置
- 悬浮按钮定位：相对于屏幕边缘或其他UI元素定位
- 动态内容布局：当某些内容可能显示或隐藏时，其他内容能够自动调整位置
6. 总结
RelativeContainer的锚点布局系统提供了强大而灵活的组件定位能力，通过本教程的学习，你应该能够：
- 理解锚点布局的核心概念和工作原理
- 掌握使用容器和其他组件作为锚点的技巧
- 应用多重锚点规则创建复杂布局
- 在实际项目中灵活运用锚点布局解决UI定位问题
锚点布局虽然概念简单，但通过组合使用可以实现极其复杂的布局效果，是HarmonyOS NEXT UI开发中不可或缺的技术。通过持续实践和探索，你将能够充分发挥RelativeContainer的潜力，创建出精确、灵活且美观的用户界面。
