项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ，欢迎fork & star

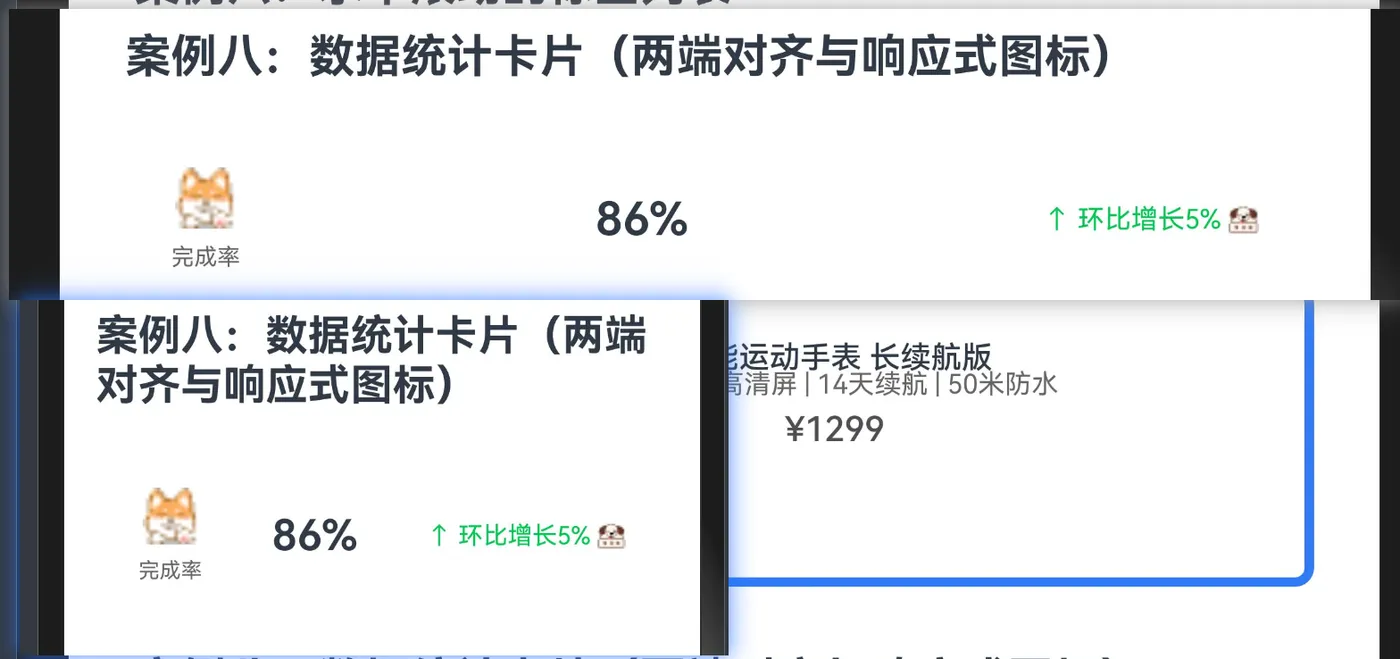

效果演示

1. 概述

在数据分析、金融、健康等应用中，数据统计卡片是展示关键指标和趋势的重要UI组件。本教程将详细讲解如何使用HarmonyOS NEXT的Row组件创建一个专业的数据统计卡片，实现两端对齐布局和响应式图标，打造出既美观又实用的数据可视化界面。

2. 数据统计卡片的设计原则

在设计数据统计卡片时，需要考虑以下几个关键原则：

信息层级：突出核心数据，辅助信息（如趋势、单位等）可以用较小字体或浅色显示。
视觉平衡：卡片内部元素的排列要平衡，避免一侧过于拥挤或空旷。
色彩编码：使用颜色区分不同类型的数据或趋势（如上升用绿色，下降用红色）。
响应式设计：卡片应能适应不同屏幕尺寸，保持良好的可读性。
一致性：在整个应用中保持统计卡片的一致样式，提升用户体验。

3. 案例分析：数据统计卡片

本案例展示了如何创建一个包含图标、数值和趋势信息的数据统计卡片，通过Row组件实现两端对齐布局，通过条件渲染实现响应式图标。

3.1 完整代码

@Component
export struct StatCardExample {
  @Prop title: string = '总销售额'
  @Prop value: string = '¥ 126,560'
  @Prop trend: number = 12.3 // 正数表示上升，负数表示下降
  @Prop timeRange: string = '周同比'
  build() {
    Row() {
      // 左侧：图标和标题
      Row({ space: 8 }) {
        Image($r('app.media.ic_stats'))
          .width(24)
          .height(24)
          .objectFit(ImageFit.Contain)
        Text(this.title)
          .fontSize(16)
          .fontColor('#333333')
      }
      // 右侧：数值和趋势
      Column() {
        Text(this.value)
          .fontSize(20)
          .fontWeight(FontWeight.Bold)
          .fontColor('#333333')
          .margin({ bottom: 4 })
        Row({ space: 4 }) {
          Text(this.timeRange)
            .fontSize(12)
            .fontColor('#999999')
          Text(`${this.trend > 0 ? '+' : ''}${this.trend}%`)
            .fontSize(12)
            .fontColor(this.trend >= 0 ? '#52C41A' : '#F5222D')
          // 趋势图标
          Image(this.trend >= 0 ? $r('app.media.ic_trend_up') : $r('app.media.ic_trend_down'))
            .width(12)
            .height(12)
            .objectFit(ImageFit.Contain)
        }
      }
      .alignItems(HorizontalAlign.End)
    }
    .width('100%')
    .justifyContent(FlexAlign.SpaceBetween)
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
    .padding(16)
    .shadow({
      radius: 6,
      color: 'rgba(0, 0, 0, 0.1)',
      offsetX: 0,
      offsetY: 2
    })
  }
}

3.2 代码详解

3.2.1 组件声明与数据定义

@Component
export struct StatCardExample {
  @Prop title: string = '总销售额'
  @Prop value: string = '¥ 126,560'
  @Prop trend: number = 12.3 // 正数表示上升，负数表示下降
  @Prop timeRange: string = '周同比'

这部分代码声明了一个名为StatCardExample的自定义组件，并定义了四个属性：

属性	类型	说明	默认值
title	string	统计指标的标题	'总销售额'
value	string	统计指标的数值	'¥ 126,560'
trend	number	趋势变化百分比，正数表示上升，负数表示下降	12.3
timeRange	string	时间范围说明	'周同比'

使用@Prop装饰器定义这些属性，使它们可以从外部传入，同时提供默认值。这种设计使组件更加灵活，可以用于展示不同类型的统计数据。

3.2.2 外层Row容器设置

Row() {
  // 子组件
}
.width('100%')
.justifyContent(FlexAlign.SpaceBetween)
.backgroundColor('#FFFFFF')
.borderRadius(12)
.padding(16)
.shadow({
  radius: 6,
  color: 'rgba(0, 0, 0, 0.1)',
  offsetX: 0,
  offsetY: 2
})

这部分代码创建了一个Row容器，作为数据统计卡片的根容器。Row容器的属性设置如下：

属性	值	说明
width	'100%'	容器宽度为父容器的100%
justifyContent	FlexAlign.SpaceBetween	子组件在主轴（水平方向）上两端对齐
backgroundColor	'#FFFFFF'	设置背景色为白色
borderRadius	12	设置边框圆角为12vp
padding	16	设置内边距为16vp
shadow	{ radius: 6, color: 'rgba(0, 0, 0, 0.1)', offsetX: 0, offsetY: 2 }	设置阴影效果

这些设置确保了数据统计卡片有足够的空间和适当的内边距，白色背景、圆角边框和阴影效果使卡片在视觉上更加突出。最关键的是justifyContent属性设置为FlexAlign.SpaceBetween，实现了左右两端对齐的布局。

3.2.3 左侧区域设置

Row({ space: 8 }) {
  Image($r('app.media.ic_stats'))
    .width(24)
    .height(24)
    .objectFit(ImageFit.Contain)
  Text(this.title)
    .fontSize(16)
    .fontColor('#333333')
}

这部分代码创建了一个Row容器，用于水平排列左侧的图标和标题。Row容器的属性设置如下：

属性	值	说明
space	8	子组件之间的间距为8vp

内部包含两个子组件：

Image组件：显示统计指标的图标

width: 24 - 设置宽度为24vp
height: 24 - 设置高度为24vp
objectFit: ImageFit.Contain - 设置图片填充模式为包含，保持宽高比

Text组件：显示统计指标的标题

fontSize: 16 - 设置字体大小为16fp
fontColor: '#333333' - 设置字体颜色为深灰色

这些设置确保了图标和标题有适当的大小和间距，形成一个紧凑的左侧区域。

3.2.4 右侧区域设置

Column() {
  Text(this.value)
    .fontSize(20)
    .fontWeight(FontWeight.Bold)
    .fontColor('#333333')
    .margin({ bottom: 4 })
  Row({ space: 4 }) {
    Text(this.timeRange)
      .fontSize(12)
      .fontColor('#999999')
    Text(`${this.trend > 0 ? '+' : ''}${this.trend}%`)
      .fontSize(12)
      .fontColor(this.trend >= 0 ? '#52C41A' : '#F5222D')
    // 趋势图标
    Image(this.trend >= 0 ? $r('app.media.ic_trend_up') : $r('app.media.ic_trend_down'))
      .width(12)
      .height(12)
      .objectFit(ImageFit.Contain)
  }
}
.alignItems(HorizontalAlign.End)

这部分代码创建了一个Column容器，用于垂直排列右侧的数值和趋势信息。Column容器的属性设置如下：

属性	值	说明
alignItems	HorizontalAlign.End	子组件在水平方向上右对齐

内部包含两个子组件：

Text组件：显示统计指标的数值

fontSize: 20 - 设置字体大小为20fp
fontWeight: FontWeight.Bold - 设置字体粗细为粗体
fontColor: '#333333' - 设置字体颜色为深灰色
margin: { bottom: 4 } - 设置底部外边距为4vp

Row容器：水平排列时间范围、趋势百分比和趋势图标

space: 4 - 子组件之间的间距为4vp
内部包含三个子组件：

Text组件：显示时间范围

fontSize: 12 - 设置字体大小为12fp
fontColor: '#999999' - 设置字体颜色为浅灰色

Text组件：显示趋势百分比

fontSize: 12 - 设置字体大小为12fp
fontColor: 动态设置，上升趋势为绿色(#52C41A)，下降趋势为红色(#F5222D)

Image组件：显示趋势图标

width: 12 - 设置宽度为12vp
height: 12 - 设置高度为12vp
objectFit: ImageFit.Contain - 设置图片填充模式为包含，保持宽高比

这些设置确保了数值和趋势信息有适当的大小和间距，形成一个紧凑的右侧区域，并且通过alignItems(HorizontalAlign.End)使内部元素右对齐。

4. 两端对齐布局的实现原理

在HarmonyOS NEXT中，两端对齐布局主要通过Row容器的justifyContent属性实现。

4.1 justifyContent属性

justifyContent属性控制子组件在主轴（对于Row容器来说是水平方向）上的对齐方式。当设置为FlexAlign.SpaceBetween时，子组件会分布在容器的两端，中间留有空白。

.justifyContent(FlexAlign.SpaceBetween)

FlexAlign枚举提供了多种对齐方式：

值	说明
Start	子组件在主轴起点对齐
Center	子组件在主轴中心对齐
End	子组件在主轴终点对齐
SpaceBetween	子组件在主轴上均匀分布，首尾子组件分别贴近容器两端
SpaceAround	子组件在主轴上均匀分布，包括首尾子组件与容器两端的间距
SpaceEvenly	子组件在主轴上均匀分布，所有间距相等

在本案例中，我们使用FlexAlign.SpaceBetween实现两端对齐，使左侧的图标和标题靠左显示，右侧的数值和趋势信息靠右显示，中间留有空白，形成视觉上的平衡。

4.2 两端对齐的应用场景

两端对齐布局在以下场景中特别有用：

标题和操作按钮：左侧显示标题，右侧显示操作按钮。
列表项的主要信息和次要信息：左侧显示主要信息，右侧显示次要信息或状态。
表单的标签和输入框：左侧显示标签，右侧显示输入框。
统计卡片的指标和数值：左侧显示指标名称，右侧显示数值。

在本案例中，我们使用两端对齐布局展示统计指标的标题和数值，使卡片内容更加清晰和有条理。

5. 响应式图标的实现原理

在HarmonyOS NEXT中，响应式图标主要通过条件渲染实现，根据数据的不同状态显示不同的图标。

5.1 条件渲染

条件渲染是指根据条件动态决定渲染什么内容。在本案例中，我们根据趋势值的正负显示不同的图标：

Image(this.trend >= 0 ? $r('app.media.ic_trend_up') : $r('app.media.ic_trend_down'))

这行代码使用三元运算符根据this.trend的值决定显示上升趋势图标还是下降趋势图标：

当this.trend >= 0时，显示上升趋势图标
当this.trend < 0时，显示下降趋势图标

5.2 动态样式

除了图标本身，我们还可以根据数据状态动态设置样式，如文字颜色：

.fontColor(this.trend >= 0 ? '#52C41A' : '#F5222D')

这行代码使用三元运算符根据this.trend的值决定文字颜色：

当this.trend >= 0时，文字颜色为绿色(#52C41A)
当this.trend < 0时，文字颜色为红色(#F5222D)

通过这种方式，我们可以创建出响应数据变化的UI元素，提升用户体验。

5.3 响应式设计的优势

响应式设计有以下优势：

信息传达更直观：通过颜色和图标的变化，用户可以更快地理解数据的含义。
减少认知负担：用户不需要仔细阅读数字，就能通过视觉元素了解趋势。
提升用户体验：动态变化的UI元素使应用更加生动和有吸引力。
适应不同数据：同一组件可以适应不同的数据状态，提高代码复用性。

在本案例中，我们通过响应式图标和颜色，直观地表达了数据的上升或下降趋势，使用户能够更快地理解数据的含义。

6. 数据统计卡片的样式优化

为了提升数据统计卡片的视觉效果和用户体验，我们可以进行以下优化：

6.1 卡片阴影优化

适当的阴影可以增强卡片的层次感：

.shadow({
  radius: 6,
  color: 'rgba(0, 0, 0, 0.1)',
  offsetX: 0,
  offsetY: 2
})

这些设置创建了一个轻微的阴影效果，使卡片看起来像是悬浮在背景上，增强了层次感。阴影的offsetY设置为正值，模拟了光源从上方照射的效果，符合用户的视觉习惯。

6.2 卡片边框优化

添加边框可以使卡片更加清晰：

.border({
  width: 1,
  color: '#EEEEEE',
  radius: 12
})

这些设置添加了一个浅色边框，使卡片的边界更加清晰，特别是在白色背景上。

6.3 卡片内边距优化

适当的内边距可以使卡片内容更加舒适：

.padding({
  left: 16,
  right: 16,
  top: 12,
  bottom: 12
})

这些设置使卡片内容有足够的呼吸空间，不会显得拥挤。水平内边距通常大于垂直内边距，符合用户的阅读习惯。

6.4 文字大小和颜色优化

适当的文字大小和颜色可以突出重要信息：

// 数值
Text(this.value)
  .fontSize(24) // 增大字体
  .fontWeight(FontWeight.Bold)
  .fontColor('#333333')
  .margin({ bottom: 4 })
// 趋势
Text(`${this.trend > 0 ? '+' : ''}${this.trend}%`)
  .fontSize(14) // 增大字体
  .fontWeight(FontWeight.Medium) // 增加字重
  .fontColor(this.trend >= 0 ? '#52C41A' : '#F5222D')

这些设置使数值和趋势更加突出，便于用户快速获取关键信息。

7. 数据统计卡片的交互优化

为了提升数据统计卡片的交互体验，我们可以添加以下功能：

7.1 点击查看详情

添加点击事件，使用户可以查看详细数据：

.onClick(() => {
  // 处理点击事件，如跳转到详情页面
})
.stateStyles({
  pressed: {
    opacity: 0.8,
    backgroundColor: '#F8F8F8'
  }
})

这些设置使卡片在被点击时有明显的视觉反馈，提示用户点击操作已被识别。

7.2 长按查看说明

添加长按事件，显示指标的说明信息：

.gesture(
  LongPressGesture()
    .onAction(() => {
      // 显示指标说明
    })
)

这些设置使用户可以通过长按卡片查看指标的详细说明，了解数据的含义和计算方式。

8. 数据统计卡片的扩展功能

基于本案例的基本结构，我们可以扩展更多功能：

8.1 历史趋势图表

在卡片中添加迷你趋势图表，直观展示数据的历史变化：

@Component
struct MiniTrendChart {
  @Prop data: number[] = []
  @Prop color: string = '#52C41A'

  build() {
    Row() {
      ForEach(this.data, (value, index) => {
        Column() {
          // 绘制柱状图
          Column()
            .width(4)
            .height(value * 20) // 根据数值设置高度
            .backgroundColor(this.color)
            .borderRadius(2)
        }
        .height(20)
        .alignItems(HorizontalAlign.Center)
        .justifyContent(FlexAlign.End)
      })
    }
    .width(60)
    .height(20)
    .margin({ left: 8 })
  }
}

然后在数据统计卡片中使用这个组件：

Row({ space: 4 }) {
  Text(this.timeRange)
    .fontSize(12)
    .fontColor('#999999')
  Text(`${this.trend > 0 ? '+' : ''}${this.trend}%`)
    .fontSize(12)
    .fontColor(this.trend >= 0 ? '#52C41A' : '#F5222D')
  // 趋势图标
  Image(this.trend >= 0 ? $r('app.media.ic_trend_up') : $r('app.media.ic_trend_down'))
    .width(12)
    .height(12)
    .objectFit(ImageFit.Contain)

  // 迷你趋势图表
  MiniTrendChart({
    data: [0.2, 0.5, 0.3, 0.8, 0.6],
    color: this.trend >= 0 ? '#52C41A' : '#F5222D'
  })
}

8.2 目标完成度

在卡片中添加目标完成度指示器，展示当前数值与目标的对比：

@Component
struct ProgressIndicator {
  @Prop current: number = 0
  @Prop target: number = 100
  @Prop color: string = '#1890FF'

  build() {
    Column({ space: 4 }) {
      Row() {
        Text('目标完成度')
          .fontSize(12)
          .fontColor('#999999')

        Text(`${Math.round(this.current / this.target * 100)}%`)
          .fontSize(12)
          .fontColor(this.color)
      }
      .width('100%')
      .justifyContent(FlexAlign.SpaceBetween)

      Row() {
        Row()
          .width(`${this.current / this.target * 100}%`)
          .height(4)
          .backgroundColor(this.color)
          .borderRadius(2)
      }
      .width('100%')
      .height(4)
      .backgroundColor('#F0F0F0')
      .borderRadius(2)
    }
    .width('100%')
    .margin({ top: 8 })
  }
}

然后在数据统计卡片中使用这个组件：

Column() {
  // 现有内容

  // 目标完成度指示器
  ProgressIndicator({
    current: 126560,
    target: 200000,
    color: '#1890FF'
  })
}

9. 数据统计卡片组件的封装与复用

为了提高代码复用性，可以将数据统计卡片封装为一个独立的组件：

@Component
export struct StatCard {
  @Prop title: string = ''
  @Prop icon: Resource = $r('app.media.ic_stats')
  @Prop value: string = ''
  @Prop trend: number = 0
  @Prop timeRange: string = ''
  @Prop trendData?: number[] = undefined
  @Prop target?: number = undefined
  onCardClick?: () => void

  build() {
    Row() {
      // 左侧：图标和标题
      Row({ space: 8 }) {
        Image(this.icon)
          .width(24)
          .height(24)
          .objectFit(ImageFit.Contain)
        Text(this.title)
          .fontSize(16)
          .fontColor('#333333')
      }
      // 右侧：数值和趋势
      Column() {
        Text(this.value)
          .fontSize(20)
          .fontWeight(FontWeight.Bold)
          .fontColor('#333333')
          .margin({ bottom: 4 })
        Row({ space: 4 }) {
          Text(this.timeRange)
            .fontSize(12)
            .fontColor('#999999')
          Text(`${this.trend > 0 ? '+' : ''}${this.trend}%`)
            .fontSize(12)
            .fontColor(this.trend >= 0 ? '#52C41A' : '#F5222D')
          // 趋势图标
          Image(this.trend >= 0 ? $r('app.media.ic_trend_up') : $r('app.media.ic_trend_down'))
            .width(12)
            .height(12)
            .objectFit(ImageFit.Contain)

          // 迷你趋势图表（如果有数据）
          if (this.trendData) {
            MiniTrendChart({
              data: this.trendData,
              color: this.trend >= 0 ? '#52C41A' : '#F5222D'
            })
          }
        }

        // 目标完成度指示器（如果有目标）
        if (this.target) {
          ProgressIndicator({
            current: parseFloat(this.value.replace(/[^\d.-]/g, '')),
            target: this.target,
            color: '#1890FF'
          })
        }
      }
      .alignItems(HorizontalAlign.End)
    }
    .width('100%')
    .justifyContent(FlexAlign.SpaceBetween)
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
    .padding(16)
    .shadow({
      radius: 6,
      color: 'rgba(0, 0, 0, 0.1)',
      offsetX: 0,
      offsetY: 2
    })
    .onClick(() => {
      if (this.onCardClick) {
        this.onCardClick()
      }
    })
    .stateStyles({
      pressed: {
        opacity: 0.8,
        backgroundColor: '#F8F8F8'
      }
    })
  }
}

然后在应用中使用这个组件：

@Entry
@Component
struct DashboardPage {
  @State stats: Array<{
    title: string,
    icon: Resource,
    value: string,
    trend: number,
    timeRange: string,
    trendData?: number[],
    target?: number
  }> = [
    {
      title: '总销售额',
      icon: $r('app.media.ic_sales'),
      value: '¥ 126,560',
      trend: 12.3,
      timeRange: '周同比',
      trendData: [0.2, 0.5, 0.3, 0.8, 0.6],
      target: 200000
    },
    {
      title: '访问量',
      icon: $r('app.media.ic_visits'),
      value: '8,846',
      trend: -2.5,
      timeRange: '日同比'
    },
    {
      title: '支付笔数',
      icon: $r('app.media.ic_payments'),
      value: '6,560',
      trend: 3.1,
      timeRange: '周同比'
    }
  ]

  build() {
    Column({ space: 16 }) {
      // 标题
      Text('数据概览')
        .fontSize(20)
        .fontWeight(FontWeight.Bold)
        .padding({ left: 16, top: 16, bottom: 8 })

      // 统计卡片列表
      ForEach(this.stats, (stat) => {
        StatCard({
          title: stat.title,
          icon: stat.icon,
          value: stat.value,
          trend: stat.trend,
          timeRange: stat.timeRange,
          trendData: stat.trendData,
          target: stat.target,
          onCardClick: () => {
            // 处理卡片点击事件
            console.info('点击卡片：' + stat.title)
          }
        })
        .margin({ left: 16, right: 16 })
      })
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F5F5')
  }
}

10. 总结

本教程详细讲解了如何使用HarmonyOS NEXT的Row组件创建专业的数据统计卡片，实现两端对齐布局和响应式图标。通过本案例，我们学习了：

数据统计卡片的设计原则
Row组件在两端对齐布局中的应用
条件渲染在响应式图标中的应用
动态样式在数据可视化中的应用
数据统计卡片的样式优化技巧
数据统计卡片的交互优化方法
数据统计卡片的扩展功能
数据统计卡片组件的封装与复用

掌握这些知识点后，你可以设计出美观、实用的数据统计卡片，提升应用的数据可视化能力和用户体验。在实际开发中，可以根据具体需求调整卡片的样式、布局和功能，创建符合应用设计风格的数据展示界面。

40.[HarmonyOS NEXT Row案例八] 打造专业数据统计卡片：两端对齐与响应式图标的完美结合

效果演示

1. 概述

2. 数据统计卡片的设计原则

3. 案例分析：数据统计卡片

3.1 完整代码

3.2 代码详解

3.2.1 组件声明与数据定义

3.2.2 外层Row容器设置

3.2.3 左侧区域设置

3.2.4 右侧区域设置

4. 两端对齐布局的实现原理

4.1 justifyContent属性

4.2 两端对齐的应用场景

5. 响应式图标的实现原理

5.1 条件渲染

5.2 动态样式

5.3 响应式设计的优势

6. 数据统计卡片的样式优化

6.1 卡片阴影优化

6.2 卡片边框优化

6.3 卡片内边距优化

6.4 文字大小和颜色优化

7. 数据统计卡片的交互优化

7.1 点击查看详情

7.2 长按查看说明

8. 数据统计卡片的扩展功能

8.1 历史趋势图表

8.2 目标完成度

9. 数据统计卡片组件的封装与复用

10. 总结

热门文章

最新文章

相关电子书

探索云世界

热门

云计算

大数据

云原生

人工智能

数据库

开发与运维

活动广场

任务中心

训练营

直播

乘风者计划

下载

镜像站

技术资料

40.[HarmonyOS NEXT Row案例八] 打造专业数据统计卡片：两端对齐与响应式图标的完美结合

效果演示

1. 概述

2. 数据统计卡片的设计原则

3. 案例分析：数据统计卡片

3.1 完整代码

3.2 代码详解

3.2.1 组件声明与数据定义

3.2.2 外层Row容器设置

3.2.3 左侧区域设置

3.2.4 右侧区域设置

4. 两端对齐布局的实现原理

4.1 justifyContent属性

4.2 两端对齐的应用场景

5. 响应式图标的实现原理

5.1 条件渲染

5.2 动态样式

5.3 响应式设计的优势

6. 数据统计卡片的样式优化

6.1 卡片阴影优化

6.2 卡片边框优化

6.3 卡片内边距优化

6.4 文字大小和颜色优化

7. 数据统计卡片的交互优化

7.1 点击查看详情

7.2 长按查看说明

8. 数据统计卡片的扩展功能

8.1 历史趋势图表

8.2 目标完成度

9. 数据统计卡片组件的封装与复用

10. 总结

热门文章

最新文章

相关电子书
