07.精通HarmonyOS Flex对齐:从基础到高级布局技巧(上)

简介: 在HarmonyOS Next的ArkUI框架中,Flex容器提供了强大而灵活的对齐系统,使开发者能够精确控制子元素在容器中的排列方式。掌握这些对齐技术,是构建专业级用户界面的关键。


一、Flex对齐系统概述

在HarmonyOS Next的ArkUI框架中,Flex容器提供了强大而灵活的对齐系统,使开发者能够精确控制子元素在容器中的排列方式。掌握这些对齐技术,是构建专业级用户界面的关键。

1.1 对齐系统的两个维度

Flex布局的对齐系统基于两个维度:主轴(Main Axis)和交叉轴(Cross Axis)。理解这两个轴的概念是掌握Flex对齐的基础:

轴向

描述

对应属性

主轴

direction属性定义的方向

justifyContent

交叉轴

与主轴垂直的方向

alignItems/alignSelf

direction设置为FlexDirection.Row时,主轴是水平方向,交叉轴是垂直方向;当设置为FlexDirection.Column时,主轴是垂直方向,交叉轴是水平方向。

1.2 对齐属性的作用范围

属性

作用范围

控制方向

应用场景

justifyContent

容器内所有子元素

主轴方向

控制子元素在主轴上的分布

alignItems

容器内所有子元素

交叉轴方向

控制子元素在交叉轴上的对齐

alignSelf

单个子元素

交叉轴方向

覆盖容器的alignItems设置

alignContent

多行子元素

交叉轴方向

控制换行后多行内容的分布

二、主轴对齐:justifyContent详解

justifyContent属性控制子元素在主轴方向上的对齐方式,是最常用的对齐属性之一。

2.1 FlexAlign枚举值及视觉效果

枚举值

视觉效果

适用场景

FlexAlign.Start

子元素靠近主轴起点对齐

左对齐(Row)或顶对齐(Column)

FlexAlign.Center

子元素在主轴方向居中对齐

水平居中(Row)或垂直居中(Column)

FlexAlign.End

子元素靠近主轴终点对齐

右对齐(Row)或底对齐(Column)

FlexAlign.SpaceBetween

子元素均匀分布,首尾元素贴近容器边缘

两端对齐,中间等间距

FlexAlign.SpaceAround

子元素均匀分布,包括首尾元素到边缘的距离

均匀分布,边缘间距是中间间距的一半

FlexAlign.SpaceEvenly

子元素和间距完全均匀分布

完全等间距分布

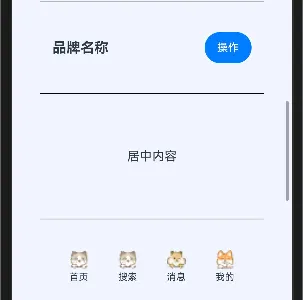

2.2 实际应用示例


以下是不同justifyContent值的实际应用示例:

// 导航栏:左侧品牌,右侧操作按钮
Row() {
    Text("品牌名称").fontSize(18).fontWeight(700)
    Blank() // 弹性空间
    Button("操作").fontSize(14)
}.width('100%').height(56).padding({ left: 16, right: 16 })
// 等效于使用 justifyContent: FlexAlign.SpaceBetween
// 内容居中显示
Row() {
    Text("居中内容").fontSize(16)
}.width('100%').height(100).justifyContent(FlexAlign.Center)
// 底部工具栏:均匀分布的图标
Row() {
    ForEach(["首页", "搜索", "消息", "我的"], (item) => {
        Column() {
            Image(`/assets/${item}.png`).width(24).height(24)
            Text(item).fontSize(12).margin({ top: 4 })
        }
    })
}.width('100%').height(60).justifyContent(FlexAlign.SpaceEvenly)

三、交叉轴对齐:alignItems与alignSelf

交叉轴对齐控制子元素在与主轴垂直的方向上的对齐方式。

3.1 alignItems属性

alignItems属性应用于容器,控制所有子元素在交叉轴上的对齐方式。

枚举值

视觉效果

适用场景

ItemAlign.Start

子元素靠近交叉轴起点对齐

顶对齐(Row)或左对齐(Column)

ItemAlign.Center

子元素在交叉轴方向居中对齐

垂直居中(Row)或水平居中(Column)

ItemAlign.End

子元素靠近交叉轴终点对齐

底对齐(Row)或右对齐(Column)

ItemAlign.Stretch

子元素在交叉轴方向拉伸填充(默认值)

子元素高度填充容器(Row)或宽度填充容器(Column)

ItemAlign.Baseline

子元素的第一行文本基线对齐

包含不同大小文本的元素对齐

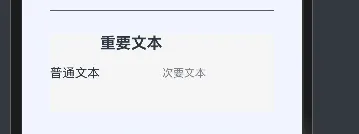

3.2 alignSelf属性

alignSelf属性应用于子元素,允许单个子元素覆盖容器的alignItems设置。

Row() {
                Text("普通文本").fontSize(16)
                Text("重要文本")
                    .fontSize(20)
                    .fontWeight(700)
                    .alignSelf(ItemAlign.Start) // 覆盖容器的alignItems设置
                Text("次要文本").fontSize(14).opacity(0.6)
            }.width('100%').height(100).backgroundColor('#F5F5F5')
            .alignItems(VerticalAlign.Center)

3.3 实现垂直居中的多种方式

在实际开发中,垂直居中是一个常见需求。以下是几种实现方式的对比:

方法

代码示例

优势

劣势

Flex + alignItems

Row({ alignItems: ItemAlign.Center })

简洁,适用于多个子元素

需要固定容器高度

Flex + 交叉轴

Column({ justifyContent: FlexAlign.Center })

语义清晰

改变主轴方向

position + translate

position: { x: '50%', y: '50%' }, translate: { x: '-50%', y: '-50%' }

不依赖容器

代码较复杂

margin: auto

margin: { top: 'auto', bottom: 'auto' }

简单

兼容性考虑

四、从示例代码深入理解Flex对齐

让我们通过分析一个实际的代码示例,深入理解Flex对齐系统的应用。

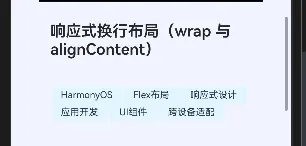

4.1 标签云示例代码

import { LengthMetrics } from "@kit.ArkUI"
type SkillTag = string;
@Component
export struct BasicCase2 {
    private tags:SkillTag[] = ['HarmonyOS', 'Flex布局', '响应式设计', '应用开发', 'UI组件', '跨设备适配']
    build() {
        Column({ space: 20 }) {
            Text("响应式换行布局(wrap 与 alignContent) ").fontSize(20).fontWeight(600).foregroundColor('#262626').width('90%')
            Flex({
                direction: FlexDirection.Row, // 水平主轴
                wrap: FlexWrap.Wrap, // 子项自动换行
                justifyContent: FlexAlign.Start, // 主轴左对齐
                alignContent: FlexAlign.SpaceBetween, // 多行间距均匀分布
                space:{main:LengthMetrics.px(8)}  // 子组件间距
            }){
                ForEach(this.tags, (tag:SkillTag) => {
                    Text(tag)
                        .padding({ left: 12, right: 12, top: 4, bottom: 4 })
                        .backgroundColor(0xE0F5FF)
                        .fontSize(12)
                }, (tag:string) => tag)
            }
            .width('100%')
            .padding(16)
        }
    }
}

4.2 对齐属性分析

在这个标签云示例中,使用了多个对齐相关的属性:

  1. 主轴对齐justifyContent: FlexAlign.Start
  • 效果:标签从左侧开始排列
  • 选择原因:标签云通常从左到右阅读,左对齐符合用户阅读习惯
  1. 多行对齐alignContent: FlexAlign.SpaceBetween
  • 效果:当标签换行后,多行之间均匀分布空间
  • 选择原因:充分利用垂直空间,视觉上更加均衡
  1. 子元素间距space:{main:LengthMetrics.px(8)}
  • 效果:标签之间保持8像素的水平间距
  • 选择原因:提供适当的视觉分隔,避免标签过于拥挤

4.3 对齐方案的替代选择

针对这个标签云,我们可以考虑其他对齐方案及其效果:

替代方案

代码修改

视觉效果变化

适用场景

居中对齐

justifyContent: FlexAlign.Center

标签整体居中显示

强调整体性,适合少量标签

两端对齐

justifyContent: FlexAlign.SpaceBetween

标签分散到容器两端

充分利用水平空间

均匀分布

justifyContent: FlexAlign.SpaceEvenly

标签和间距完全均匀

追求视觉均衡感

行内居中

alignItems: ItemAlign.Center

标签在行内垂直居中

标签高度不一致时

紧凑排列

alignContent: FlexAlign.Start

多行紧密排列,无间距

节省垂直空间

五、复杂布局实战

在实际应用中,我们常常需要组合使用多种对齐技术来实现复杂的布局需求。

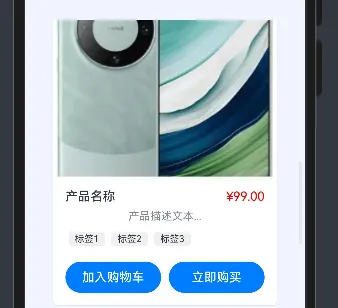

5.1 卡片布局


@Component
export struct ProductCard {
    build() {
        Column() {
            // 图片区域
            Image($r('app.media.phone'))
                .width('100%')
                .height(200)
                .objectFit(ImageFit.Cover)
            // 内容区域
            Column({ space: 8 }) {
                // 标题和价格行
                Row() {
                    Text("产品名称").fontSize(16).fontWeight(500)
                    Text("¥99.00").fontSize(16).fontColor(Color.Red)
                }.width('100%').justifyContent(FlexAlign.SpaceBetween)
                // 描述
                Text("产品描述文本...").fontSize(14).opacity(0.6)
                // 标签行
                Flex({ wrap: FlexWrap.Wrap }) {
                    ForEach(['标签1', '标签2', '标签3'], (tag:string) => {
                        Text(tag)
                            .fontSize(12)
                            .backgroundColor('#F0F0F0')
                            .padding({ left: 8, right: 8, top: 2, bottom: 2 })
                            .margin(4)
                            .borderRadius(4)
                    })
                }.width('100%')
                // 底部按钮
                Row() {
                    Button("加入购物车").width('48%')
                    Button("立即购买").width('48%')
                }.width('100%').justifyContent(FlexAlign.SpaceBetween).margin({ top: 8 })
            }.padding(16)
        }
        .width('100%')
        .backgroundColor(Color.White)
        .borderRadius(8)
        .shadow({ radius: 4, color: 'rgba(0,0,0,0.1)', offsetX: 0, offsetY: 2 })
    }
}

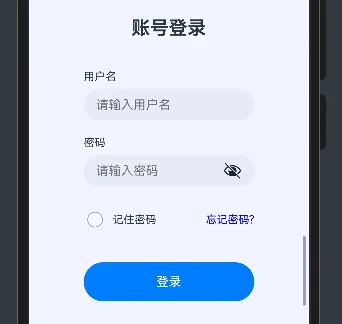

5.2 表单布局


@Component
export struct LoginForm {
    @State username: string = ''
    @State password: string = ''
    build() {
        Column({ space: 20 }) {
            // 标题
            Text("账号登录").fontSize(24).fontWeight(700).margin({ bottom: 20 })
            // 表单项
            Column({ space: 8 }) {
                Text("用户名").fontSize(14)
                TextInput({ placeholder: '请输入用户名', text: this.username })
                    .onChange((value) => this.username = value)
                    .width('100%')
            }.alignItems(HorizontalAlign.Start).width('100%')
            Column({ space: 8 }) {
                Text("密码").fontSize(14)
                TextInput({ placeholder: '请输入密码', text: this.password })
                    .type(InputType.Password)
                    .onChange((value) => this.password = value)
                    .width('100%')
            }.alignItems(HorizontalAlign.Start).width('100%')
            // 记住密码选项
            Row() {
                Checkbox().onChange((value) => console.info(value+''))
                Text("记住密码").fontSize(14).margin({ left: 8 })
                Blank()
                Text("忘记密码?").fontSize(14).fontColor(Color.Blue)
            }.width('100%').margin({ top: 8 })
            // 登录按钮
            Button("登录")
                .width('100%')
                .height(50)
                .margin({ top: 20 })
            // 其他登录方式
            Column({ space: 16 }) {
                Text("其他登录方式").fontSize(14).opacity(0.6)
                Row({ space: 24 }) {
                    ForEach(['微信', '支付宝', '手机号'], (item:string,index:number) => {
                        Column() {
                            Image($r(`app.media.0${index+1}`)).width(40).height(40)
                            Text(item).fontSize(12).margin({ top: 4 })
                        }
                    })
                }.justifyContent(FlexAlign.Center)
            }.margin({ top: 40 })
        }
        .width('90%')
        .padding(20)
    }
}



六、对齐技巧与最佳实践

6.1 居中对齐的多种实现

在HarmonyOS中,实现元素居中有多种方式,每种方式适用于不同场景:

  1. 水平居中
// 方式1:justifyContent
Row().justifyContent(FlexAlign.Center)
// 方式2:margin
Text().margin({ left: 'auto', right: 'auto' })
  1. 垂直居中
// 方式1:alignItems
Row().alignItems(ItemAlign.Center)
// 方式2:改变主轴
Column().justifyContent(FlexAlign.Center)
  1. 水平垂直居中
// 方式1:组合使用
Row().justifyContent(FlexAlign.Center).alignItems(ItemAlign.Center)
// 方式2:Center组件
Center() {
    Text("居中内容")
}

6.2 对齐与间距的配合使用

Flex布局中,对齐属性与间距属性的配合使用可以创造出更精细的布局效果:

// 基本间距
Row({ space: 10 }) // 子元素间距为10
// 主轴间距
Flex({ space: { main: 10 } })
// 交叉轴间距
Flex({ space: { cross:  LengthMetrics.px(10) } })
// 同时设置
Flex({ space: { main: LengthMetrics.px(10), cross:  LengthMetrics.px(20) } })
// 间距与对齐配合
Row({ space: 10, justifyContent: FlexAlign.SpaceBetween })

6.3 常见对齐问题及解决方案

问题

原因

解决方案

元素无法垂直居中

容器高度不足或未设置

确保容器有明确的高度

元素无法拉伸填充

元素自身设置了尺寸

移除元素的固定尺寸约束

对齐属性不生效

容器或元素的布局属性冲突

检查并移除冲突的布局属性

多行内容对齐异常

未设置alignContent属性

明确设置alignContent

单个元素对齐与其他不同

需要特殊处理

使用alignSelf单独设置

七、总结

HarmonyOS Next的Flex对齐系统提供了丰富而强大的布局控制能力,通过合理使用这些对齐属性,开发者可以创建出既美观又灵活的用户界面。

7.1 核心概念回顾

  • 主轴与交叉轴:Flex布局的两个维度,由direction属性决定
  • 主轴对齐justifyContent控制子元素在主轴方向的分布
  • 交叉轴对齐alignItemsalignSelf控制子元素在交叉轴方向的对齐
  • 多行对齐alignContent控制换行后多行内容在交叉轴方向的分布

7.2 实践建议

  1. 从需求出发选择对齐方式:根据UI设计和用户体验需求选择合适的对齐属性
  2. 组合使用多种对齐技术:复杂布局通常需要组合使用多种对齐属性
  3. 考虑响应式适配:不同屏幕尺寸可能需要不同的对齐策略
  4. 注意性能影响:过于复杂的嵌套Flex布局可能影响性能
  5. 善用辅助组件:如BlankDivider等辅助实现特定的对齐效果

通过本教程的学习,你应该已经掌握了HarmonyOS Flex布局中的对齐技术,从基础的主轴、交叉轴对齐到复杂布局的实现。这些技能将帮助你在HarmonyOS应用开发中创建出专业、美观且用户友好的界面。
