Android企业级实战-界面篇-3

计蒙创作不易,未入驻的其他平台搬运请按协议规则搬运。

前言

发表了此系列第二篇文章后,有粉丝要求更新,今天写第三篇,相对来说比较简单,可以分为两个部分,一个为分割线的实现,另一个是条形跳转框,需组合搭配使用,这两类在设置,个人中心等界面中使用非常广泛

以下是本篇文章正文内容

提示:此文章部分工具类需借鉴第一篇,第二篇文章。

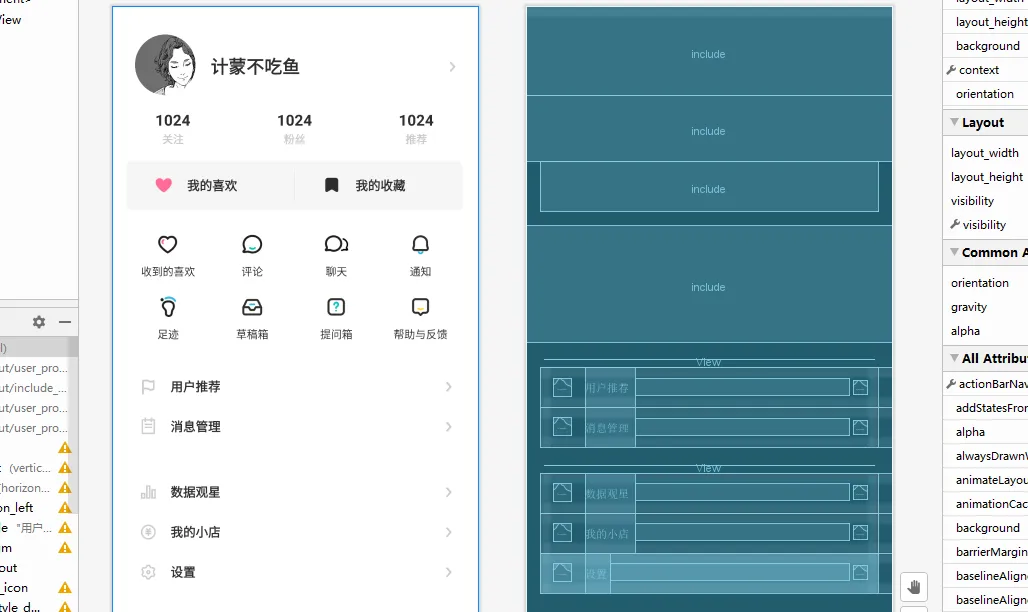

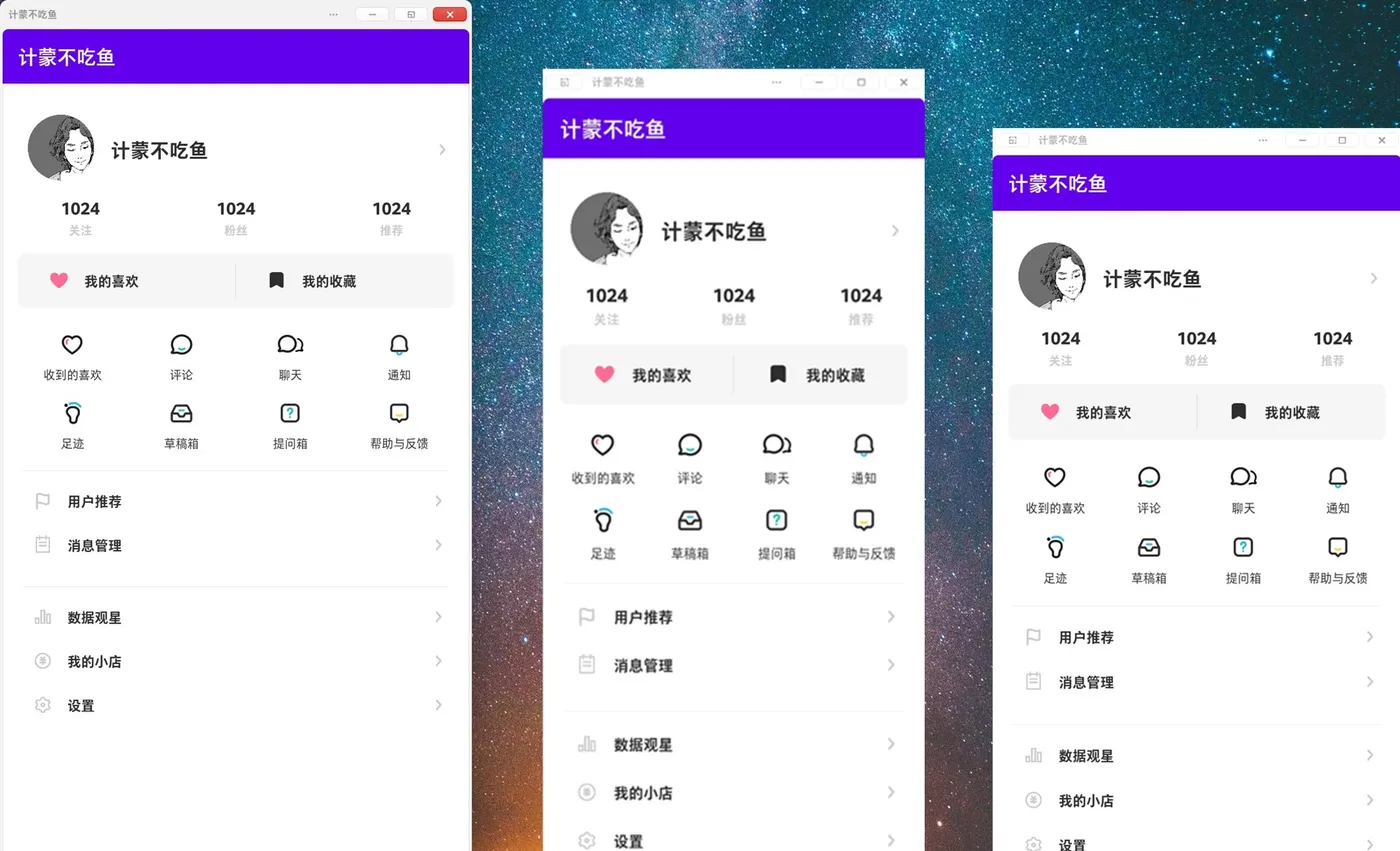

一、先看看实现的效果(与发表前文章的基础上)




二、实现前准备

1.dimens.xml文件内容(与第一个案例为同文件)

不占字了,请于第一篇自取

2.ids.xml文件内容(此案例可用)

    <item type="id" name="user_game_layout" />
    <item type="id" name="iv_game_icon_left" />
    <item type="id" name="iv_game_icon" />
    <item type="id" name="iv_hint_style_default" />
    <item type="id" name="tv_game_num" />
    <item type="id" name="tv_game_title" />

3.colors.xml文件内容(此案例可用)

无特殊颜色,于第一篇,第二篇自取

4.bg_set_item_selector1.xml

<?xml version="1.0" encoding="utf-8"?>
<selector
  xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_pressed="true" android:drawable="@color/jimeng_gray05" />
    <item android:drawable="@color/jimeng_white" />
</selector>

5.user_profile_item_background.xml

<?xml version="1.0" encoding="utf-8"?>
<shape android:shape="rectangle"
  xmlns:android="http://schemas.android.com/apk/res/android">
    <solid android:color="@color/color_ffffff" />
    <stroke android:width="1.0dip" android:color="@color/color_ffffff" />
    <corners android:radius="8.0dip" />
</shape>

三、实现

1.分割线(一个为例)

    <View
        android:layout_width="fill_parent"
        android:layout_height="1.0px"
        android:layout_marginLeft="@dimen/jimeng_dp_20"
        android:layout_marginTop="@dimen/jimeng_dp_20"
        android:layout_marginRight="@dimen/jimeng_dp_20"
        android:layout_marginBottom="@dimen/jimeng_dp_8"
        android:background="@color/jimeng_gray05" />

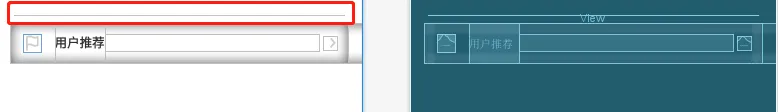

效果图:

2.条形跳转框(一个为例)

    <LinearLayout
        android:id="@id/user_game_layout"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_marginLeft="16.0dip"
        android:background="@drawable/user_profile_item_background"
        android:orientation="vertical">

        <LinearLayout
            android:layout_width="fill_parent"
            android:layout_height="@dimen/jimeng_dp_45"
            android:layout_marginRight="16.0dip"
            android:background="@drawable/bg_set_item_selector1"
            android:orientation="horizontal">

            <ImageView
                android:id="@id/iv_game_icon_left"
                android:layout_width="20.0dip"
                android:layout_height="20.0dip"
                android:layout_gravity="center_vertical"
                android:layout_marginLeft="15.0dip"
                android:src="@drawable/account_icon_activity_stats" />

            <TextView
                android:id="@id/tv_game_title"
                android:layout_width="wrap_content"
                android:layout_height="fill_parent"
                android:layout_marginLeft="15.0dip"
                android:duplicateParentState="true"
                android:ellipsize="end"
                android:gravity="center_vertical"
                android:maxLength="6"
                android:maxLines="1"
                android:singleLine="true"
                android:text="数据观星"
                android:textColor="@color/jimeng_text_primary_light"
                android:textSize="14.0dip"
                android:textStyle="bold" />

            <TextView
                android:id="@id/tv_game_num"
                android:layout_width="0.0dip"
                android:layout_height="wrap_content"
                android:layout_gravity="center_vertical"
                android:layout_marginRight="5.0dip"
                android:layout_weight="1.0"
                android:ellipsize="end"
                android:gravity="right"
                android:maxLength="12"
                android:maxLines="1"
                android:text=""
                android:textColor="@color/jimeng_gray03"
                android:textSize="14.0dip" />

            <RelativeLayout
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_gravity="center_vertical">

                <ImageView
                    android:id="@id/iv_game_icon"
                    android:layout_width="25.0dip"
                    android:layout_height="25.0dip"
                    android:layout_marginTop="2.5dip"
                    android:layout_marginRight="15.0dip"
                    android:visibility="gone" />

                <ImageView
                    android:id="@id/iv_hint_style_default"
                    android:layout_width="9.0dip"
                    android:layout_height="9.0dip"
                    android:layout_alignParentTop="true"
                    android:layout_marginLeft="22.0dip"
                    android:background="@drawable/common_icon_notification_small"
                    android:visibility="gone" />
            </RelativeLayout>

            <ImageView
                android:layout_width="@dimen/jimeng_dp_16"
                android:layout_height="@dimen/jimeng_dp_16"
                android:layout_gravity="center_vertical"
                android:layout_marginRight="12.0dip"
                android:src="@drawable/common_icon_arrow_next_medium" />
        </LinearLayout>
    </LinearLayout>

效果图

四、使用

//将两个模块组合使用即可,可与效果图为例。
