鸿蒙元服务实战-笑笑五子棋（3）

接上篇。上一篇主要讲解了元服务的创建和 canvas 的一些基本使用，直线、矩形、弧形、文本、图像等。canvas 本身还有很多其他

的功能。这里继续围绕 canvas 进行讲解。

createPattern

createPattern(image: ImageBitmap, repetition: string | null): CanvasPattern | null

通过指定图像和重复方式创建图片填充的模板。

提前准备好图片

基本使用

1. 基于图片创建填充模版
2. 设置到 canvas 的 fillStyle 中
3. 进行描绘

@Entry
@Component
struct Index {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private img: ImageBitmap = new ImageBitmap("/images/2.png")

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() => {
          // 1  基于图片创建填充模版
2.
          let pattern = this.context.createPattern(this.img, 'no-repeat') // 不平铺
          if (pattern) {
            // 2 设置到canvas的fillStyle中
            this.context.fillStyle = pattern
          }
          // 3 进行描绘
          this.context.fillRect(0, 0, 400, 400)
        })
    }
    .width('100%')
    .height('100%')
  }
}

效果：

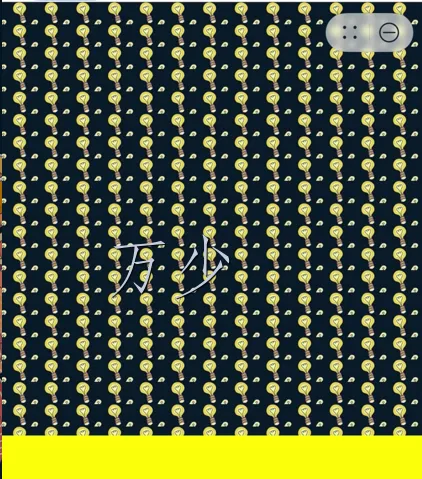

repetition：repeat

设置平铺

let pattern = this.context.createPattern(this.img, "repeat");

效果

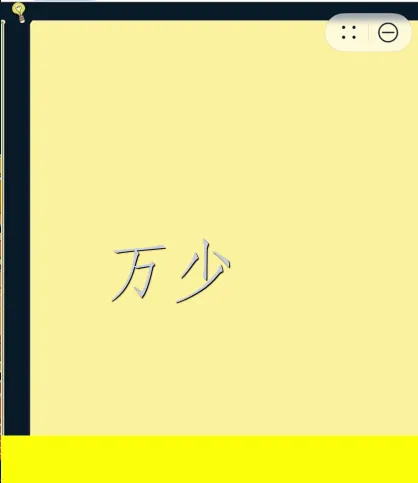

clamp

在原始边界外绘制时，超出部分使用边缘的颜色绘制；

let pattern = this.context.createPattern(this.img, "clamp");

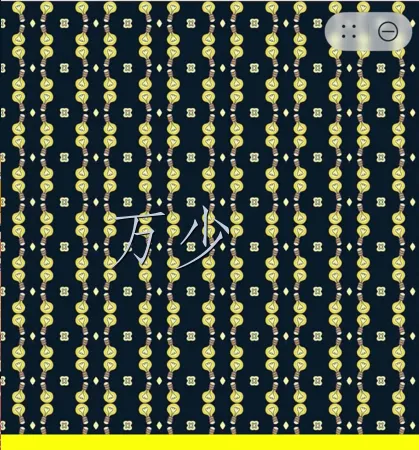

mirror

沿 x 轴和 y 轴重复翻转绘制图像。

let pattern = this.context.createPattern(this.img, "mirror");

quadraticCurveTo

quadraticCurveTo(cpx: number, cpy: number, x: number, y: number): void

创建二次贝赛尔曲线的路径。

示例代码

this.context.beginPath();
this.context.moveTo(20, 20);
this.context.quadraticCurveTo(100, 100, 200, 20);
this.context.stroke();

效果

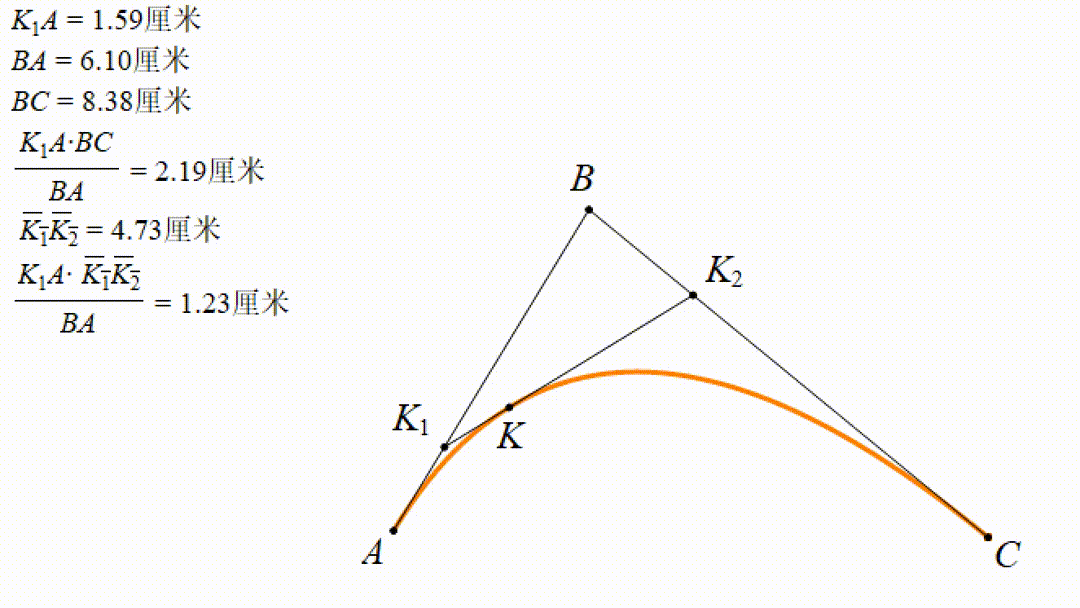

辅助理解

bezierCurveTo

bezierCurveTo(cp1x: number, cp1y: number, cp2x: number, cp2y: number, x: number, y: number): void

创建三次贝赛尔曲线的路径。

示例代码

  this.context.beginPath()
  this.context.moveTo(10, 10)
  this.context.bezierCurveTo(20, 100, 200, 100, 200, 20)
  this.context.stroke()

效果

辅助理解

ImageData

ImageData对象可以存储 canvas 渲染的像素数据。也就是说 ImageData 可以让我们使用 canvas 对画布中的每一个像素进行操作。提

供了强大的控制能力。

实例属性

• ImageData.data 只读

  Uint8ClampedArray 描述了一个一维数组，包含以 RGBA 顺序的数据，数据使用 0 至 255（包含）的整数表示。

• ImageData.height 只读

  无符号长整型（unsigned long），使用像素描述 ImageData 的实际高度。

• ImageData.width 只读

  无符号长整型（unsigned long），使用像素描述 ImageData 的实际宽度。

这里通过 canvas 的getImageData方法快速获取 ImageData 数据。然后通过putImageData把处理好的内容重新描绘到画图上。

@Entry
@Component
struct Index {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private img: ImageBitmap = new ImageBitmap("/images/2.png")

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() => {
          this.context.drawImage(this.img, 0, 0, 130, 130)
          // 获取了 ImageData 示例
          let imagedata = this.context.getImageData(50, 50, 130, 130)
          // 又重新描绘到canvas上
          this.context.putImageData(imagedata, 150, 150)
        })
    }
    .width('100%')
    .height('100%')
  }
}

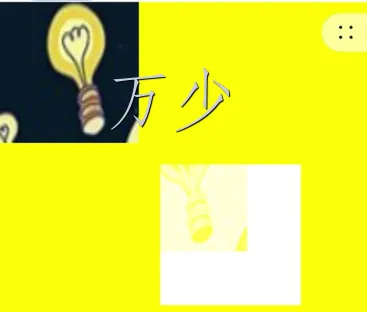

效果

ImageData 反色

this.context.drawImage(this.img, 0, 0, 130, 130);
// 获取了 ImageData 示例
let imagedata = this.context.getImageData(50, 50, 130, 130);
// console.log("xxx,", JSON.stringify(imagedata.data))
Object.keys(imagedata.data).forEach((k) => {
  // 反色
  imagedata.data[k] = 255 - imagedata.data[k];
});
// 又重新描绘到canvas上
this.context.putImageData(imagedata, 150, 150);

ImageData 其他效果

反转效果：

• 原理：通过将每个像素的 RGB 值取反来实现反转效果。
• 实现方式：使用getImageData获取图像数据，然后遍历每个像素，将每个像素的 RGB 值取反，再使用putImageData将修改后的数据绘制回 Canvas。

黑白效果：

• 原理：将每个像素的 RGB 值转换为灰度值，使图像变为黑白。
• 实现方式：使用getImageData获取图像数据，然后遍历每个像素，将每个像素的 RGB 值转换为灰度值（R、G、B 三个分量取平均值），再使用putImageData将修改后的数据绘制回 Canvas。

亮度效果：

• 原理：调整每个像素的亮度值，使图像变亮或变暗。
• 实现方式：使用getImageData获取图像数据，然后遍历每个像素，调整每个像素的亮度值，再使用putImageData将修改后的数据绘制回 Canvas。

复古效果：

• 原理：通过调整每个像素的色调、饱和度和亮度，使图像呈现复古效果。
• 实现方式：使用getImageData获取图像数据，然后遍历每个像素，调整每个像素的色调、饱和度和亮度，再使用putImageData将修改后的数据绘制回 Canvas。

红色、绿色、蓝色效果：

• 原理：增加或减少每个像素的红色、绿色、蓝色分量的值，使图像呈现相应颜色的效果。
• 实现方式：使用getImageData获取图像数据，然后遍历每个像素，增加或减少每个像素的红色、绿色、蓝色分量的值，再使用putImageData将修改后的数据绘制回 Canvas。

透明效果：

• 原理：调整每个像素的透明度值，使图像呈现透明效果。
• 实现方式：使用getImageData获取图像数据，然后遍历每个像素，调整每个像素的透明度值，再使用putImageData将修改后的数据绘制回 Canvas。

马赛克效果：

• 原理：将图像分割为小块，每个小块的像素值设置为该小块内像素的平均值，从而实现马赛克效果。
• 实现方式：使用getImageData获取图像数据，然后将图像分割为小块，计算每个小块内像素的平均值，再将该小块内所有像素的值设置为该平均值，最后使用putImageData将修改后的数据绘制回 Canvas。

马赛克效果

• 由于实际操作过程中，上述马赛克效果处理性能比较底下，这里用来一个取巧的效果来实现。就是先用 canvas 将画面画小，然后再将画面缩放来实现一个模糊效果，间接实现马赛克效果

渐变滤镜效果：

• 原理：通过在图像上应用渐变效果，使图像呈现渐变色的效果。
• 实现方式：使用createLinearGradient或createRadialGradient创建渐变对象，然后使用渐变对象作为填充样式，绘制图像到 Canvas 上。

参考链接

1. 数学曲线之一：贝塞尔曲线
2. 神奇 canvas 带你实现魔法摄像头
3. ImageData
