引言

开源项目 Sparrow 的基础框架搭建已接近完成，中间件的基础功能大多已经具备。为了验证该框架的实用性，在工程中引入了业务模块 OneNetMqtt。从模块命名可以推断其主要功能是通过 MQTT 协议连接 OneNet 平台。
最初接触 OneNet 还是在大学期间，当时的毕业设计基于 OneNet 实现了环境数据采集系统。由于当时的个人水平限制，并未采用 MQTT协议实现，功能上体现的效果也不尽预期。现在重新构建此功能，弥补了旧时自身能力的不足，新的实现过程更为高效，连接和数据传输都相当稳定。本篇大致介绍一下功能和主要模块，后续根据需要补充。

注：文末提供本文源码获取方式。文章不定时更新，喜欢本公众号系列文章，可以星标公众号，避免遗漏干货文章。源码开源，如果对您有帮助，帮忙分享、点赞加收藏喔！

概述

当前模块的实现引入了事件驱动模型的设计思想，由具体的事件触发，并结合当前模块对应的状态来决定执行的操作和响应的行为，确保能够根据实时情况动态调整，维持准确的运行状态。

从业务架构的角度，OneNetMqtt 模块被划分为三层，每层专注于特定的功能：

OneNetManager: 作为业务管理模块，负责处理核心业务逻辑。它持有多个 OneNet 设备对象，管理设备的激活与注销，启动心跳定时器，并维护设备的状态转换等任务，以响应外部事件。
OneNetDevice: 设备模块。主要用于存储和管理每个设备的相关信息，确保设备数据的完整性和准确性。
OneNetDriver: 作为设备驱动模块。主要负责 Socket 状态的管理以及 MQTT 数据的编解码工作。这保证了与 OneNet 平台之间通信的稳定性和效率。

如下是代码结构：

Sparrow/Components/Business$ tree -L 2
.
├── CMakeLists.txt
└── OneNetMqtt
    ├── CMakeLists.txt
    ├── OneNetCommon.h
    ├── OneNetDevice.cpp
    ├── OneNetDevice.h
    ├── OneNetDriver.cpp
    ├── OneNetDriver.h
    ├── OneNetHub.cpp
    ├── OneNetHub.h
    ├── OneNetManager.cpp
    ├── OneNetManager.h
    └── main_onenet.cpp

需求分析

通过分析物联网设备通信的特点,可以将功能需求概括为:

设备状态管理

准确追踪设备的连接状态
- Socket连接状态实时监控
- MQTT协议状态准确跟踪
- 支持状态查询和统计
支持优雅的状态切换
- 状态转换过程可控
- 异常状态自动恢复
- 状态切换日志记录
异常情况自动恢复
- 网络断开自动重连
- 协议异常自动处理
- 资源自动释放

消息处理机制

支持异步消息处理
- 消息队列管理
- 优先级处理
- 超时处理
消息分发准确可靠
- 基于状态的消息路由
- 消息过滤机制
- 错误消息处理
便于扩展新消息类型
- 消息类型注册机制
- 处理函数动态绑定
- 向后兼容支持

定时任务处理

心跳保活机制
- 可配置的心跳间隔
- 心跳超时检测
- 断线重连策略
数据定时上报
- 支持多种上报周期
- 数据缓存机制
- 失败重试机制

设计方案

基于上述分析,以下是设计方案的大致流程:

状态机设计

① 定义双层状态结构
- 第一层负责Socket连接状态管理
- 第二层负责MQTT协议状态管理
- 定义状态间的转换关系
② 实现状态转换表
- 使用表驱动方式管理状态转换
- 支持状态通配符
- 实现状态转换回调
③ 设计消息分发机制
- 基于观察者模式的消息通知
- 支持多接收者订阅
- 实现消息过滤功能

设备管理实现

① 设备生命周期管理
- 创建和销毁设备实例
- 管理设备连接状态
- 处理设备配置信息
② 资源自动回收
- 使用智能指针管理内存
- 定时清理无效连接
- 释放系统资源
③ 异常状态处理
- 检测异常状态
- 实现恢复策略
- 记录错误信息

详细设计

主要通过状态机和观察者模式实现设备管理,详细实现如下:

双层状态定义
首先定义清晰的状态枚举,包括Socket层和MQTT层两个维度:

// 一级状态(Socket层)
enum EOneNetMgrLev1State {

    LEV1_ONENET_MGR_ANY,            // 任意状态
    LEV1_ONENET_MGR_IDLE,           // 初始状态
    LEV1_ONENET_MGR_CONNECTING,     // 连接中
    LEV1_ONENET_MGR_CONNECTED,      // 已连接
    LEV1_ONENET_MGR_DISCONNECTED,   // 已断开
    LEV1_ONENET_MGR_BUTT
};

// 二级状态(MQTT层)
enum EOneNetMgrLev2State {

    LEV2_ONENET_MGR_ANY,            // 任意状态
    LEV2_ONENET_MGR_BUTT
};

这种双层状态设计的优势在于:

清晰分离网络层和协议层状态
支持ANY状态用于通配处理
便于扩展新的状态定义

状态转换表实现
使用状态转换表来管理所有可能的状态转换,每个表项定义了:源状态、目标状态、触发消息和处理函数:

vector<StateTransition<EOneNetMgrLev1State, EOneNetMgrLev2State, ESprSigId, OneNetManager, SprMsg>>
OneNetManager::mStateTable = {

    // 空闲状态处理连接请求
    {
    LEV1_ONENET_MGR_IDLE, LEV2_ONENET_MGR_ANY,
      SIG_ID_ONENET_MGR_ACTIVE_DEVICE_CONNECT,
      &OneNetManager::MsgRespondActiveDeviceConnect },

    // 已连接状态处理心跳
    {
    LEV1_ONENET_MGR_CONNECTED, LEV2_ONENET_MGR_ANY,
      SIG_ID_ONENET_MGR_PING_TIMER_EVENT,
      &OneNetManager::MsgRespondMqttPingTimerEvent },

    // ... 其他状态转换定义
};

状态转换表的设计考虑了以下几点:

使用模板实现通用状态转换结构
支持状态和消息的通配匹配
每个状态转换绑定具体的处理函数

智能消息分发机制
实现了一个高效的消息分发器,能根据当前状态和消息类型自动匹配到对应的处理函数:

int32_t OneNetManager::ProcessMsg(const SprMsg& msg)
{

    SPR_LOGD("Recv msg: %s on <%s : %s>\n", GetSigName(msg.GetMsgId()),
              GetLev1StateString(mCurLev1State), GetLev2StateString(mCurLev2State));

    // 查找匹配的状态处理函数
    auto stateEntry = std::find_if(mStateTable.begin(), mStateTable.end(),
        [this, &msg](const StateTransitionType& entry) {

            return ((entry.lev1State == mCurLev1State || entry.lev1State == LEV1_ONENET_MGR_ANY) &&
                   (entry.lev2State == mCurLev2State || entry.lev2State == LEV2_ONENET_MGR_ANY) &&
                   (entry.sigId     == msg.GetMsgId() || entry.sigId     == SIG_ID_ANY));
        });

    if (stateEntry != mStateTable.end()) {

        (this->*(stateEntry->callback))(msg);
    }

    return 0;
}

定时器管理
实现定时器管理机制,用于处理心跳保活和数据上报等周期性任务:

void OneNetManager::MsgRespondMqttConnAck(const SprMsg& msg)
{

    // 获取设备的心跳间隔
    int32_t keepAliveInSec = mOneDeviceMap[mCurActiveDevice]->GetKeepAliveIntervalInSec();
    if (keepAliveInSec <= 0) {

        SPR_LOGW("Invalid keep alive interval: %d, set default: %d",
                 keepAliveInSec, DEFAULT_PING_TIMER_INTERVAL);
        keepAliveInSec = DEFAULT_PING_TIMER_INTERVAL;
    }

    // 启动定时器
    StartTimerToPingOneNet(keepAliveInSec * 1000);
    StartTimerToReportData(DEFAULT_DATA_REPORT_INTERVAL * 1000);
}

void OneNetManager::MsgRespondMqttPingTimerEvent(const SprMsg& msg)
{

    // 检查设备连接状态
    if (mCurLev1State != LEV1_ONENET_MGR_CONNECTED) {

        SPR_LOGD("Device not connect, stop ping timer\n");
        mEnablePingTimer = false;
        UnregisterTimer(SIG_ID_ONENET_MGR_PING_TIMER_EVENT);
        return;
    }

    // 发送心跳消息
    NotifyMsgToOneNetDevice(mCurActiveDevice, msg);
}

错误处理机制
设计了统一的错误处理宏,简化错误处理代码:

#define CHECK_ONENET_RET_VALIDITY(__expr) do {      \
    int32_t __ret = (__expr);                       \
    if (__ret == -1) {                              \
        return __ret;                               \
    }                                               \
} while(0)

#define CHECK_ONENET_POINTER(__p, __err) do {                   \
    if ((__p) == nullptr) {                                     \
        SPR_LOGE("INVALID POINTER: %s is nullptr!\n", (#__p));  \
        return __err;                                           \
    }                                                           \
} while(0)

模块插件化编程机制
首先OneNetMqtt为业务模块而非核心模块，在设计时希望将其做成可动态加载卸载的模块。即根据项目需要动态配置是否支持此业务功能。插件化编程机制在之前的文章4步实现C/C++插件化编程也有体现,这里只列举模块入口。
```c++
// The entry of OneNet business plugin
extern "C" void PluginEntry(std::map& observers, SprContext& ctx)
{
if (observers.find(MODULE_ONENET_DRIVER) != observers.end() && observers[MODULE_ONENET_DRIVER]) {
```
 SPR_LOGD("OneNet driver module has been loaded!\n");
 return;
```
}

if (observers.find(MODULE_ONENET_MANAGER) != observers.end() && observers[MODULE_ONENET_MANAGER]) {
```
 SPR_LOGD("OneNet manager module has been loaded!\n");
 return;
```
}

auto pOneDrv = new (std::nothrow) OneNetDriver(MODULE_ONENET_DRIVER, "OneDrv");
auto pOneMgr = new (std::nothrow) OneNetManager(MODULE_ONENET_MANAGER, "OneMgr");
gpOneNetHub = new (std::nothrow) OneNetHub("OneNetMqtt", pOneMgr);

pOneDrv->Initialize();
pOneMgr->Initialize();
gpOneNetHub->InitializeHub();
observers[MODULE_ONENET_DRIVER] = pOneDrv;
observers[MODULE_ONENET_MANAGER] = pOneMgr;
SPR_LOGD("Load plug-in OneNet modules\n");
}

// The exit of OneNet business plugin
extern "C" void PluginExit(std::map& observers, SprContext& ctx)
{
if (gpOneNetHub) {
delete gpOneNetHub;
gpOneNetHub = nullptr;
}

auto it = observers.find(MODULE_ONENET_DRIVER);
if (it != observers.end() && it->second) {
    delete it->second;
    it->second = nullptr;
    observers.erase(it);
}

it = observers.find(MODULE_ONENET_MANAGER);
if (it != observers.end() && it->second) {
    delete it->second;
    it->second = nullptr;
    observers.erase(it);
}

SPR_LOGD("Unload plug-in OneNet modules\n");

}


## 验证
1.**验证设备成功连接**

* 激活指令：
```shell
$ echo Active PC_TEST_02 > /tmp/sparrowsrv

终端日志打印：

12-12 22:04:37.614  78478 OneNetMgr    D:  235 OneNetManager Init
...
12-12 22:04:42.179  78478 OneNetMgr    D:  464 Debug Active Device [PC_TEST_02]
12-12 22:04:42.260  78478 OneNetMgr    D:  393 Enable report timer, interval: 10000ms
12-12 22:05:02.260  78478 OneNetMgr    D:  408 Notify module device: PC_TEST_02, msg: SIG_ID_ONENET_MGR_DATA_REPORT_TIMER_EVENT

Onenet平台:

设备状态

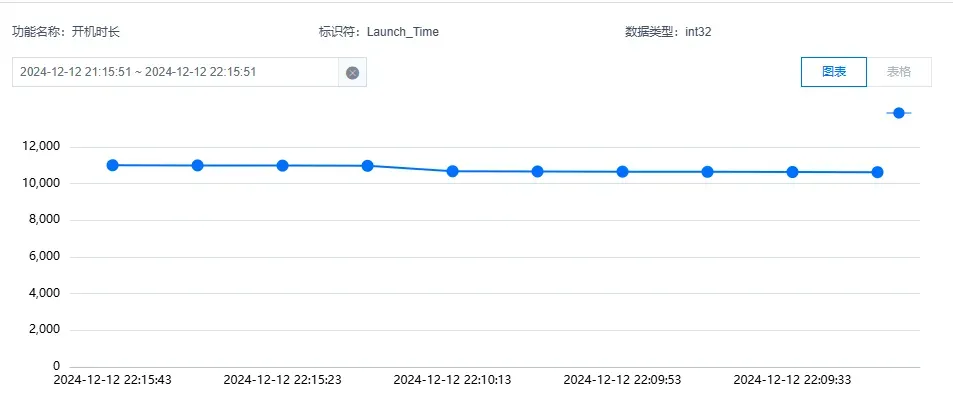

设备数据

从日志上看PC_TEST_02设备已经被正常激活，且数据正常上报。OneNet平台看数据上报周期正常（10s）上报一次。

2.验证设备主动下线

下线指令：
```
$ echo Deactive > /tmp/sparrowsrv
```

终端日志打印：

12-12 22:10:15.630  78478 OneNetMgr    D:  472 Debug Deactive Device
12-12 22:10:15.630  78478 OneNetMgr    D:  634 Recv msg: SIG_ID_ONENET_MGR_DEACTIVE_DEVICE_DISCONNECT on <LEV1_ONENET_MGR_CONNECTED : LEV2_ONENET_MGR_ANY>
12-12 22:10:15.630  78478 OneNetMgr    D:  322 Lev1 state changed: LEV1_ONENET_MGR_CONNECTED -> LEV1_ONENET_MGR_DISCONNECTED
12-12 22:10:15.630  78478 OneNetMgr    D:  408 Notify module device: PC_TEST_02, msg: SIG_ID_ONENET_MGR_DEACTIVE_DEVICE_DISCONNECT

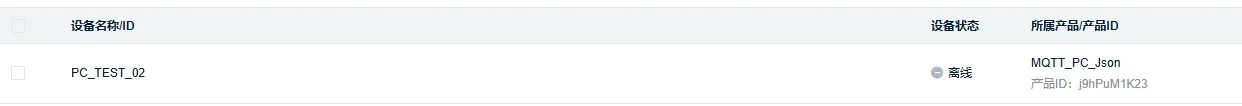

Onenet平台:

总结

事件驱动模型设计思想在嵌入式大型项目中应用广泛，它能够有效减少复杂的if-else条件判断语句，从而简化代码结构。此外，这种模型有助于清晰地表达业务逻辑，使系统行为与实际业务需求更加紧密对齐。
当然在编码实现时，也不应机械套用设计思想，而应在深刻理解业务需求的基础上，灵活运用事件驱动模型的理念或模式。确保代码不仅结构清晰、逻辑严谨，还能准确表达业务流程和状态转换。
在实现该业务模块时，鉴于其定位为业务模块而非核心组件，并为了探索插件化编程的优势，最终决定采用插件形式进行开发。这种方式不仅保持了系统的灵活性和可扩展性，还便于未来对该模块的独立更新和维护。
通过OneNetMqtt模块的实现，验证了Sparrow中消息分发、RPC、定时器、配置以及插件化框架功能，目前看稳定性还可以，可供实际项目应用参考。
