ACK 容器监控存储全面更新：让您的应用运行更稳定、更透明

背景

随着容器化应用的日益普及、业务规模的增长以及复杂度的增加，对容器化应用的存储性能和状况进行实时、精确的监控变得至关重要。阿里云容器服务Kubernetes版（ACK, Container Service for Kubernetes）的容器存储监控功能，正是为了解决这一问题，为用户提供更全面、更深入的存储资源洞察。ACK在Kubernetes的基础上，为用户提供了多种容器数据卷类型，其中较为常用的数据卷包括：

• 本地存储：数据存放在Pod所在节点上的数据卷，例如hostPath、emptyDir等；

• Secret和ConfigMap：两种特殊的数据卷，包含集群内部对象的信息；

• PVC：一种定义集群外部数据卷的方式，能够将外部存储介质接入到集群中。在ACK集群中，我们较为推荐的三种阿里云云存储分别为云盘、NAS、OSS，它们覆盖的业务场景各不相同。通过PVC的方式将阿里云云存储接入到集群后，ACK能够帮助用户更好地满足业务需求，拓宽业务场景。

其中，考虑到Secret和ConfigMap的特殊性，它们通常只会承担存储集群对象信息的作用，对存储可观测性的要求较低。因此，针对本地存储和PVC这两种容器存储使用方式，我们对ACK的容器存储监控功能进行了全新升级。此次更新完善了对集群中不同存储类型的监控能力，不仅对之前已有的监控大盘进行了优化，还针对不同的云存储类型，上线了全新的监控大盘，确保用户能够更好地理解和管理容器业务应用的存储资源。

新大盘优化思路

新存储监控大盘涵盖了K8s集群内部存储和外部存储两种存储形态。集群内部存储支持：

• RootFS监控：查看容器RootFS空间使用率和实时读写速率。

• Pod临时存储监控：查看临时存储空间使用率和Inode使用率。

集群外部存储支持：

• 云盘存储卷监控：查看云盘存储卷的概要信息（名称、命名空间、空间使用率等）、实时读写速率、读写延迟和读写吞吐量。

• NAS存储卷监控：查看NAS存储卷的概要信息（名称、命名空间、空间使用率等）、实时读写速率、读写延迟和读写吞吐量。

• OSS存储卷监控：查看OSS存储卷的概要信息（名称、命名空间、空间使用率等）、实时读写速率、读写吞吐量、OSS操作每秒执行次数、POSIX操作每秒执行次数和热点文件。

从具体改进形式上来说，本次更新上线了云盘、NAS、OSS三块新的监控大盘，同时还在集群、节点、Pod这三块已有监控大盘中添加了跟存储相关的监控图表。

新大盘内容展示

云盘存储卷监控

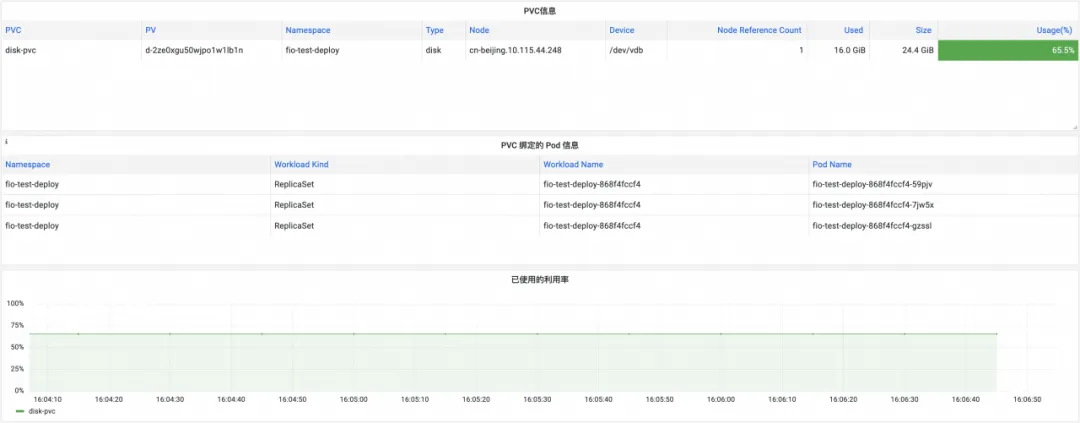

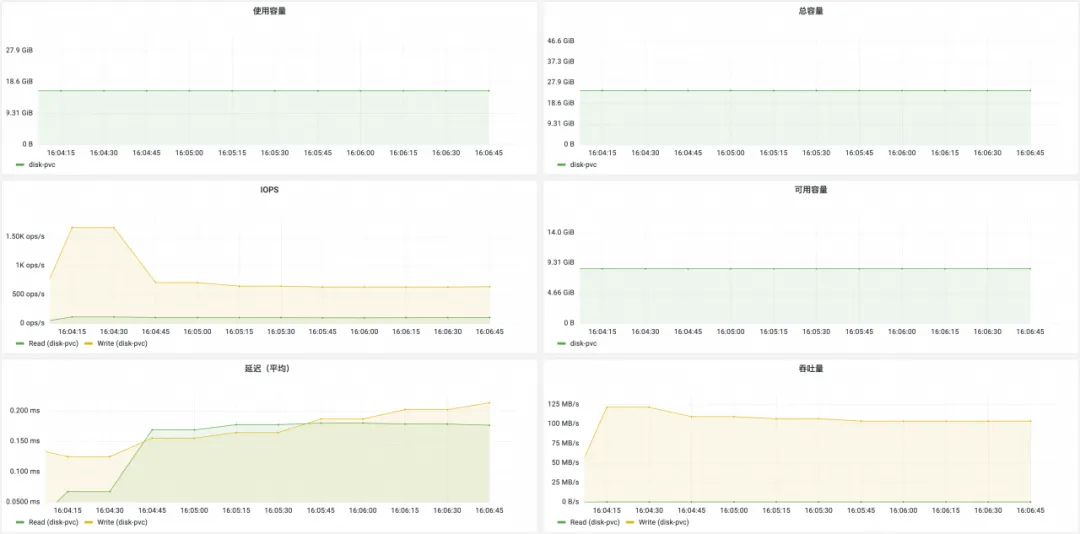

云盘存储卷的监控大盘界面如下：

其中，PVC信息表格给出了所有云盘存储卷的信息，包括PV和PVC的名称、命名空间、所在节点、对应设备名称以及空间使用率等信息。PVC绑定的Pod信息表格给出了PVC和工作负载的对应关系。大盘中的其他图表展示了云盘的空间使用量和实时读写数据。

NAS存储卷监控

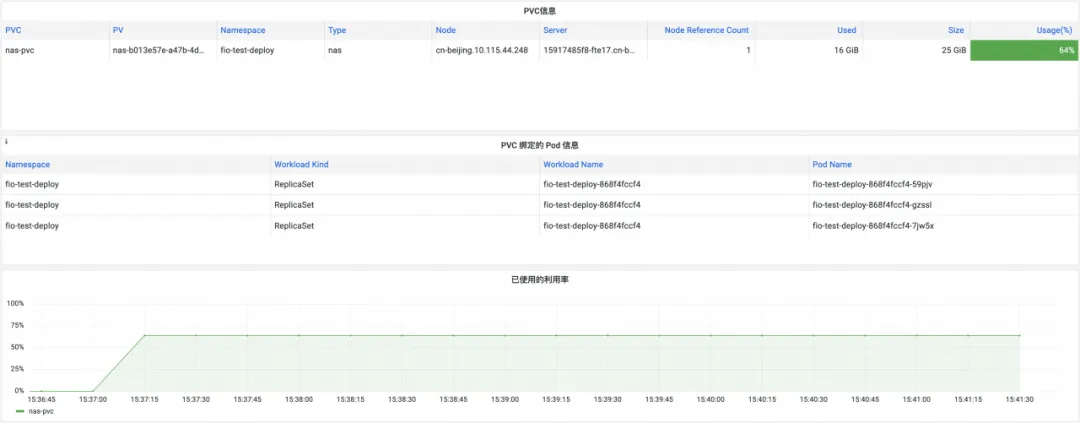

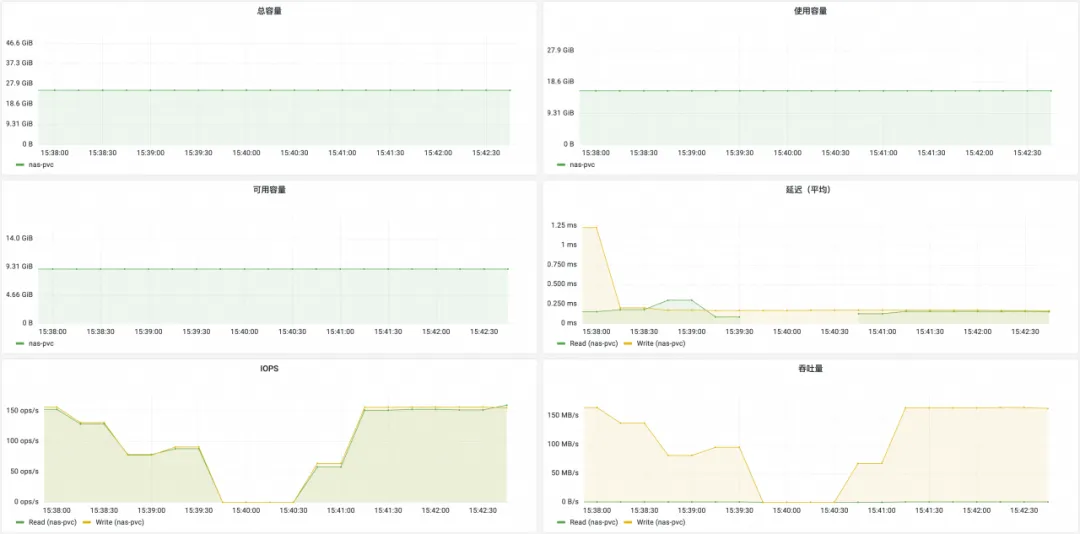

NAS存储卷的监控大盘界面如下：

NAS监控大盘与云盘监控大盘的内容基本相同，唯一区别在于PVC信息表格中展示的是每个NAS存储卷的挂载点地址，而不是设备号。

OSS存储卷监控

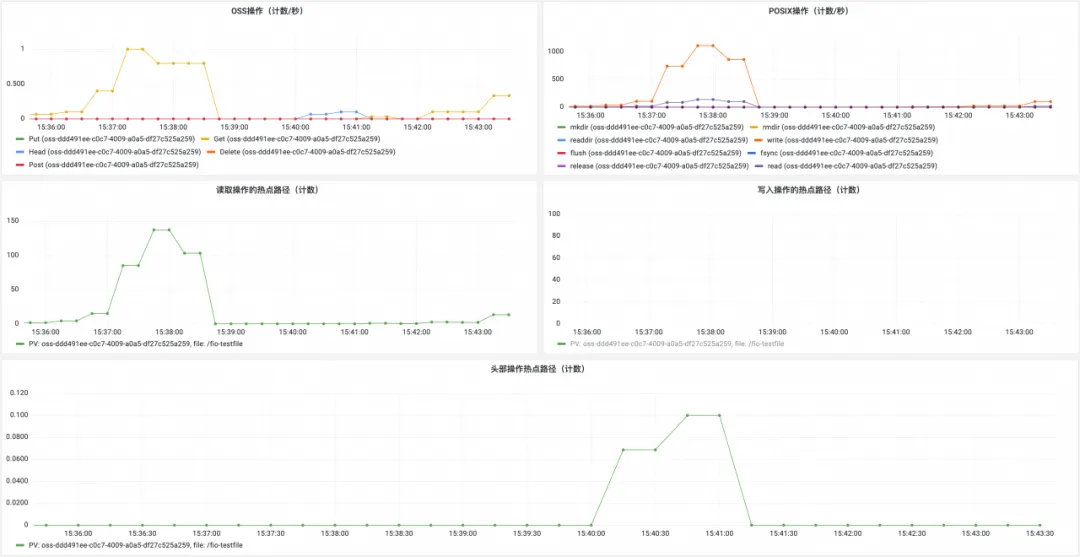

OSS存储卷的监控大盘界面如下：

其中，PVC信息表格给出了每个OSS存储卷的bucket名称和其他基本信息。除了实时读写数据外，OSS大盘还给出了各种OSS操作和POSIX操作每秒执行次数的统计数据，以及读写操作的热点路径统计数据。

集群监控

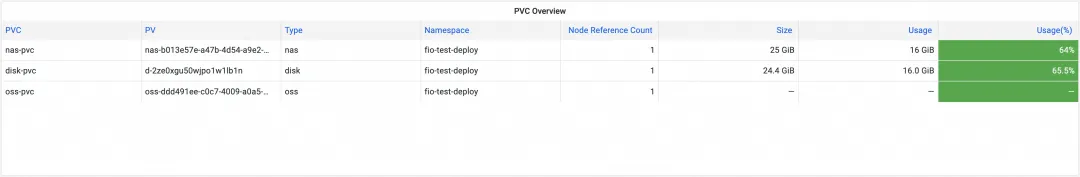

集群监控大盘新增了PVC概要信息表格，用户可以直观地查看集群中所有PVC的基本信息：

节点监控

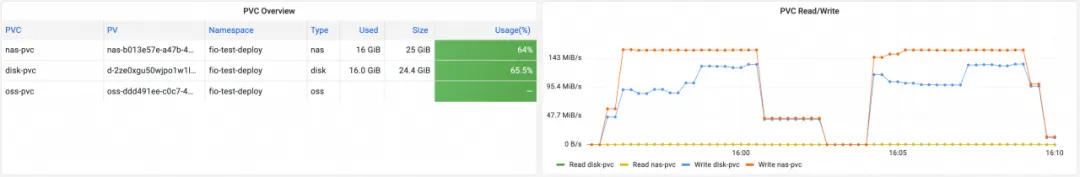

节点监控大盘中新增了PVC概要信息和读写数据的展示：

Pod监控

Pod监控大盘中新增了RootFS和Ephemeral Storage的监控数据，其中RootFS相关指标展示了Pod中所有容器的RootFS相关信息，如可用存储空间总量、读写总数据量等。而Ephemeral Storage相关指标则涵盖了以下三个部分的相关信息：

• 除tmpfs类型的emptyDir外，Pod挂载的其他类型emptyDir

• 节点上存储Pod日志的文件

• Pod中所有容器的可写层

增强的Ephemeral Storage监控能力

注意大盘中的Ephemeral Storage Usage(%)图表只会显示所有配置了resources.limits.ephemeral-storage的容器的信息。

另外值得注意的是，RootFS相关指标由cAdvisor组件透出，而当容器运行时为containerd时，cAdvisor不会提供Pod维度的监控指标。虽然社区曾经尝试对这个问题进行了修复，但由于代码实现带来的二方依赖打破了k8s的单向依赖原则，该修复最终被回退。考虑到containerd为ACK集群1.24及以上版本的默认容器运行时，我们在ACK csi-plugin组件中对该问题进行了修复，用户只需安装v1.28.3-eb95171-aliyun及以上版本的csi-plugin组件就可以解决Pod维度的Ephemeral Storage监控数据缺失的问题。

总结

容器存储是容器应用运行时的数据保障，本次ACK容器存储监控的更新能够帮助用户全面、精细地掌控集群中的存储细节，快速定位业务运行过程中可能出现的IO瓶颈和IO问题，更好地保证业务的平稳运行。

参考文章：

[1] Resource Management for Pods and Containers

https://kubernetes.io/docs/concepts/configuration/manage-resources-containers/

[2] Monitoring cAdvisor with Prometheus

https://github.com/google/cadvisor/blob/master/docs/storage/prometheus.md
