数字电路中的运算器
1.前言
运算器（Arithmetic Logic Unit, ALU）是数字电路的核心组件，负责执行算术运算（如加减乘除）和逻辑运算（如与、或、非）。
其设计直接影响计算机系统的性能与效率。将从运算器的基本结构、设计原理、实现方法及典型应用展开分析，并结合实际案例探讨其技术细节。
2.运算器的基本结构与功能
输入输出信号
运算器的输入通常包括：
- 操作数：如A、B（多位二进制数）；
- 控制信号：如ADD（决定运算类型，0为加法，1为减法）；
- 进位/借位输入：如C0（最低位进位）。
输出则包含：
- 运算结果：F（A±B±C0）；
- 标志位：如最高位进位C4、零标志ZF（结果为0时置1）、进位/借位标志CF。
功能分类
- 算术运算：加法、减法（需通过补码转换为加法实现）；

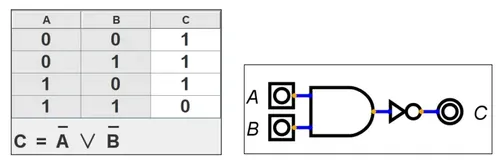

- 逻辑运算：与、或、异或等；
- 复合运算：如带进位的加法（A+B+C0）。
3.运算器的设计原理
加法器与减法器的实现
- 1位全加器：基于异或门和与门实现，输入A、B及进位Cin，输出和S与进位Cout。
- 多位加法器：通过级联全加器实现，如4位加法器需串联4个全加器，进位逐级传递。
- 减法器：利用补码转换，将减法A-B转换为A+(-B)，其中-B通过取反加1实现。
控制逻辑设计
- ADD信号的作用：当ADD=0时执行加法，ADD=1时执行减法。通过多路选择器（MUX）切换运算模式。
- 标志位生成：
- ZF：通过检测结果F是否为全0；
- CF：加法时取最高位进位，减法时取借位（即进位取反）。
典型芯片应用
- 74LS181N：经典4位ALU芯片，支持16种算术和逻辑运算，通过控制端（M、S0-S3）选择功能。
- Logisim仿真：教学实验中常用逻辑设计工具，可搭建ALU并验证其功能。
4.实现案例：4位加/减法运算器
电路设计
模块组成：
- 4个全加器级联，处理A[3:0]与B[3:0]；
- 控制信号ADD控制B的补码转换（通过异或门和ADD信号实现）；
- 进位链传递C0至C4。
关键逻辑：
- 当ADD=1时，B输入取反，同时C0置1（完成补码转换）；
- 结果F由全加器输出，C4作为进位/借位标志。
仿真验证
- 加法测试：
A=0101（5），B=0011（3），ADD=0，结果F=1000（8），C4=0；
- 减法测试：
A=0110（6），B=0011（3），ADD=1，结果F=0011（3），C4=1（无借位）。
5.运算器的扩展与应用
多级运算器集成
- 通过级联多个4位ALU（如74LS181N）实现16位或32位运算器，提升处理能力。
- 结合寄存器（如累加器）和控制器，构建完整的数据通路。
标志位的系统级应用
- 条件跳转：根据ZF判断分支条件；
- 溢出检测：通过符号位与进位标志判断运算是否溢出。
现代优化方向
- 超前进位加法器：减少进位传递延迟，提升运算速度；
- 并行计算：通过SIMD（单指令多数据）技术实现多数据并行处理。
6.运算器小结
运算器作为数字系统的核心，其设计需兼顾功能完备性与性能优化。
从基础的1位全加器到复杂的多级ALU，每一步设计均需精确控制信号与逻辑。
未来，随着集成电路工艺的进步，运算器将向更高集成度、更低功耗的方向发展，为计算机体系结构提供更强大的算力支持。
