一、前言背景
MySQL的一行数据在磁盘里是如何存放的？一行数据存放后，数据又是如何读取的？
这两个问题如果详细展开的话，各自至少需要一篇文章才能讲齐全。涉及底层的物理存储、模型设计逻辑，相对而言，会有一些难度以及枯燥乏味，导致去了解和探索的意愿相对也会少一些。保持尽可能详尽又易于理解，篇幅不能过长，避免大家阅读疲惫，今天我们仅探讨【一行数据内容在磁盘如何存放】问题。
二、数据存储整体逻辑

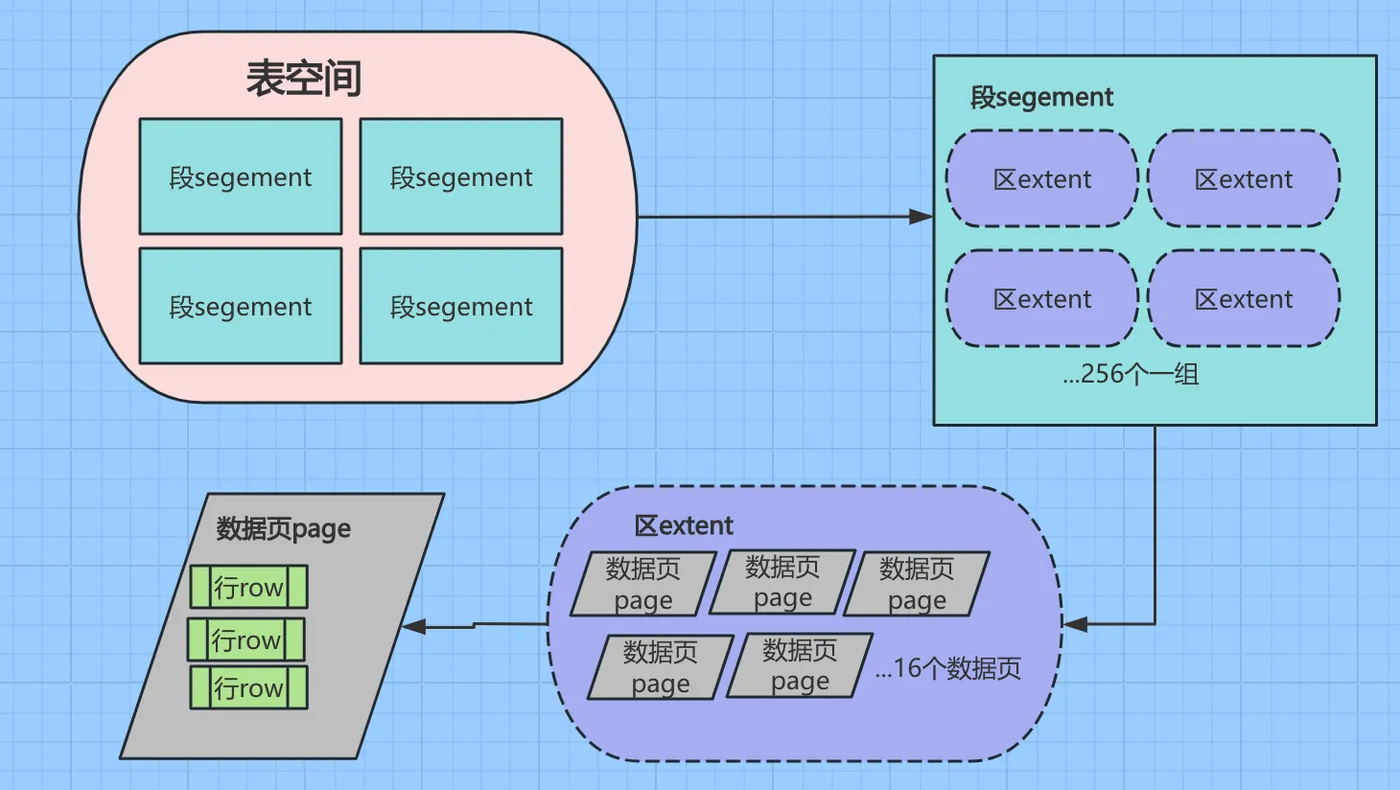

从逻辑上来讲，一个数据库里由多个表组成，每个表由多行数据组成。每个表的表空间由段segment、区extent、页page、行row组成。具体：
一个表空间由多个段segement组成。
一个段segement有多个数据区extent组成，256个数据区，是一组数据区。
一个数据区extent对应64个连续的数据页，也就是一个数据区是1Mb大小。
一个页page，是16kb大小，每个页里面存放具体行数据。
接下来，我们具体展开看看表空间的各个部分作用。
2.1 存储地址和具体文件

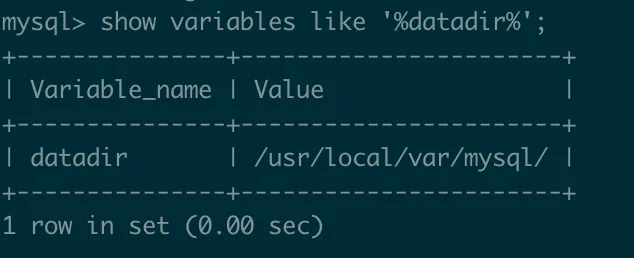

一个数据库以及相关表的数据在磁盘存放目录地址，可以通过命令查看：
show variables like '%datadir%';
默认数据文件地址目录是:/usr/local/var/mysql

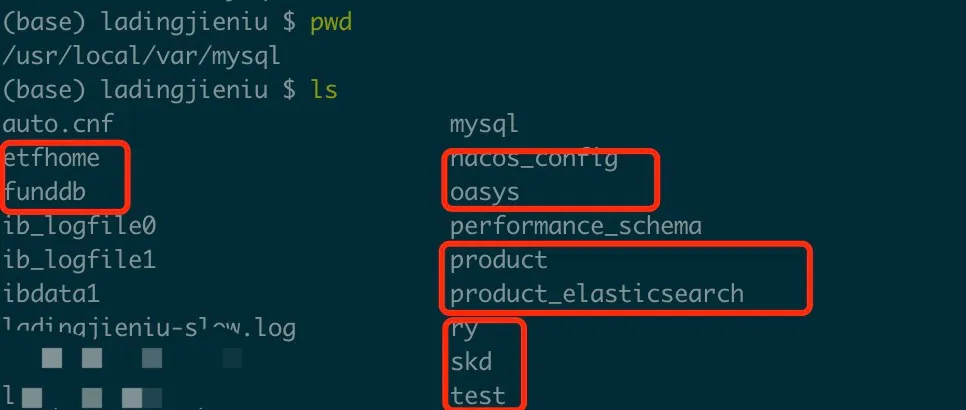

每个数据库，都有单独的文件夹，存放对应表数据文件。

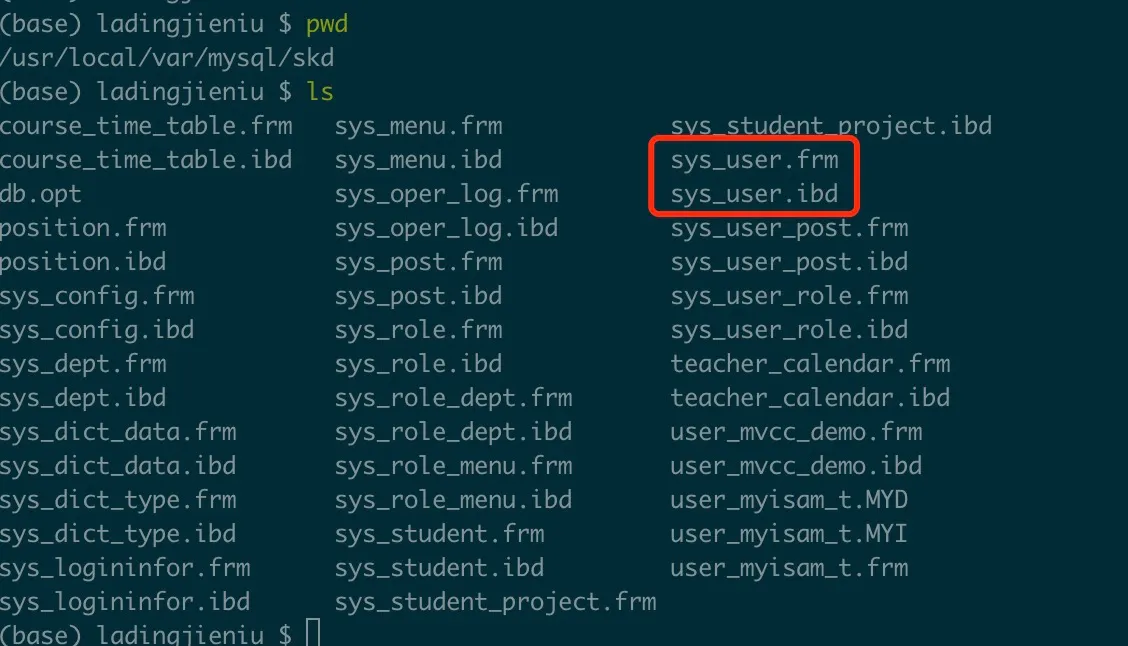

比如skd的数据库，里面有很多个表文件。
在InnoDB存储引擎里，一个表数据由.frm和.ibd后缀文件存储。其中xx.ibd文件存放的就是具体的数据内容，这个文件也被称为独占表空间。而frm文件存放的是表元数据信息和表结构信息。
2.2 表空间-段segement

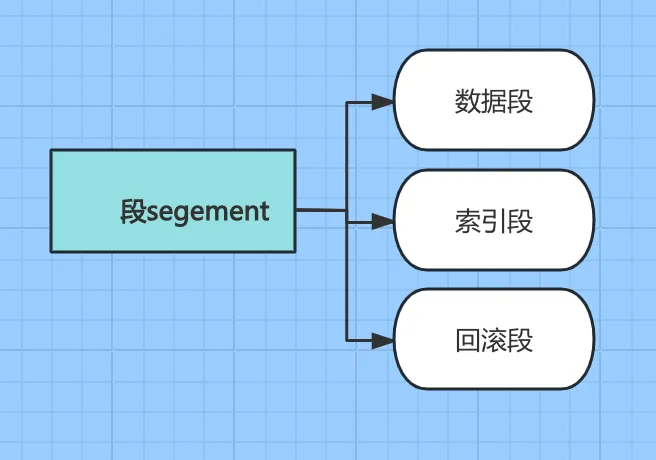

段是表空间的逻辑概念，它类型有：数据段、索引段、回滚段。
每个表通常只有一个数据段，里面存储的是表实际数据，也就是B+树的叶子节点。
而索引段，就是我们存储引擎InnoDB索引系列说的，B+树的非叶子节点，存储表的索引信息。
而回滚段，就是对应undo log回滚日志，管理相关回滚日志的区数据。

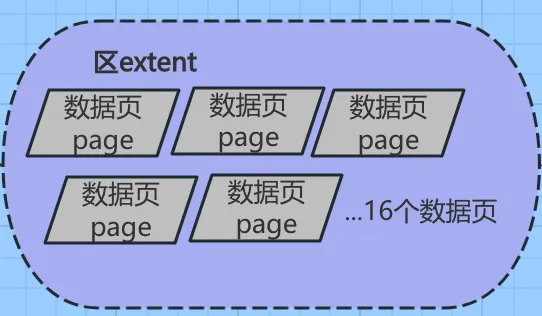

2.3 表空间-区extent
表空间的一个区是由连续的64个页组成的空间，区的大小固定为1MB。区的提出和设计，主要是为了使逻辑上相邻的页节点在物理上也尽可能靠近，也就是为了让B+树的双向链表相邻的两个页尽可能挨着，从而减少磁盘随机IO的时间，尽可能实现顺序读写，提升IO效率。
如果没有区的概念，在B+树索引上，由于每一层都是双向链表，如果单纯以页为单位来分配存储空间，那么链表中相邻的两个页之间的物理位置并不是连续的，可能离得很远，在磁盘读取多个数据页时，可能就会出现大量随机IO，而随机IO速度是非常慢的。
所以，当表中数据量较大的时候，MySQL为索引分配空间就以区extent为单位分配，确保相关索引数据页地址是连续的，从而为后续数据读写实现顺序读写。
2.4 表空间-页page
数据页相关分享，在我们系列之前01-08说过很多次，MySQL数据库读取数据并不是以行为单位，而是按页为最小单位去读写的。每个页的默认大小是 16kb。
InnoDB 存储引擎磁盘管理的最小单元就是页page，数据库每次读写都是以 16KB 为单位，也就是每次从磁盘中最少会读取16kb数据到bufferpool中，或者从内存中把16kb数据刷到磁盘。
2.5 表空间-行数据row
每页数据，可能存放有多行数据。如果一行数据足够大，比如text类型，一个文本内容非常大，会大于16kb，就需要多个页去存放。
每行数据，除了要记录具体行数据，也需要记录列字段类型、类型长度、空字段值、还有在MVCC机制原理专题说过，每行数据都有一个row_id，还有更新该行数据的事务id，还有回滚指针地址roll_ptr_id等这些信息。
三、如何设计存放一行数据
3.1 行格式类型
MySQL 5.6 默认的row_format行格式是Compact，MySQL 5.7版本是dynamic。行格式可以通过创建表时候指定，比如：create table t1(columnxx ...)ROW_FORMAT=compact。
我们可以通过命令：SHOW TABLE STATUS LIKE '表名';
比如：SHOW TABLE STATUS LIKE 'sys_dept';查看表的具体格式：
这两种行格式的主要区别在于使用场景上。
Compact行格式，适用于读操作远多于写操作场景。
而Dynamic行格式，支持更多高级功能，如表压缩和长列数据的页外存储。适用于需要频繁插入、更新和删除数据的场景。
两个行格式很相近，这里我们对compact格式进行展开举例说明。
3.2 具体数据构成

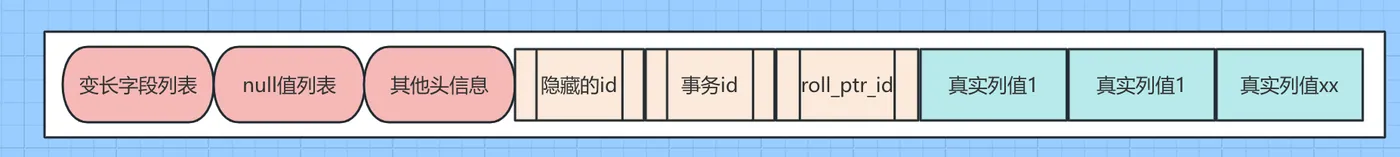

上文说过，一行数据内容有：row_id、事务id、roll_ptr回滚地址、真实数据、以及变长字段真实值长度列表、null值字段列表、真实行数据值等其他信息。具体行数据结构如图：
0
每一行数据都有自己的row_id，如果表没有指定主键或者唯一索引，MySQL内部会默认新增一个row_id作为主键，对每一行数据进行唯一性标识。每行数据的写入或者更新都有对应事务id、以及对应回滚指针，指向之前旧数据地址。
整个表头信息，大概占用了40bit空间，里面第3bit，是delete_mask，标识该行数据是否被删除。所以MySQL每行数据的删除，不是立马从磁盘物理删除，而是先打标识。
此外表头信息里还有下一行数据指针地址、行数据类型等附加信息。
3.3 变长字段、定长字段存储
MySQL的varchar(n)类型字段，由于是变长字段，在解析真实行数据的时候，我们需要记录对应变长字段真实值的长度是多少。比如表有三个字段：name varchar(10),age char(2),sex char(2)。
某一行数据name列值实际长度可能是5，那通过变长字段实际长度值列表，可以得知后面该字段真实值长度，实现准确解析。
而定长字段，如果不是空值，在解析真实数据内容，就按指定长度截取解析即可。
3.4 空null存储
为了节省存储空间以及存储效率，MySQL对行数据字段存在null值的字段，同样参考变长字段长度列表，新增一个null值字段列表。如果该行数据，有N个字段是null值，这个列表就存放相关字段位置，就可以通过该列表表示相关列值为空。
null值列表是一个bit数组，长度就是允许为空列的个数。比如刚才的表三个字段：name varchar(10),age char(2),sex char(2)，三个字段都允许为空。该行name列是空值，age不为空，sex为空。那null值列表bit数组值就是101。
这个设计，比真实存放null字符串能节省非常多的存储空间。
3.5 什么是行溢出现象？
行溢出现象就是：如果一行数据很大，就会出现一个数据页无法存储问题，比如存放text文本、blob类型数据容易出现这种情况。MySQL通过多个数据页来存储，加载到bufferpool也是用多个页去存储。
