1.课题概述
载波相移CPS-SPWM调制方法的simulink建模与仿真，载波相移PWM方法：

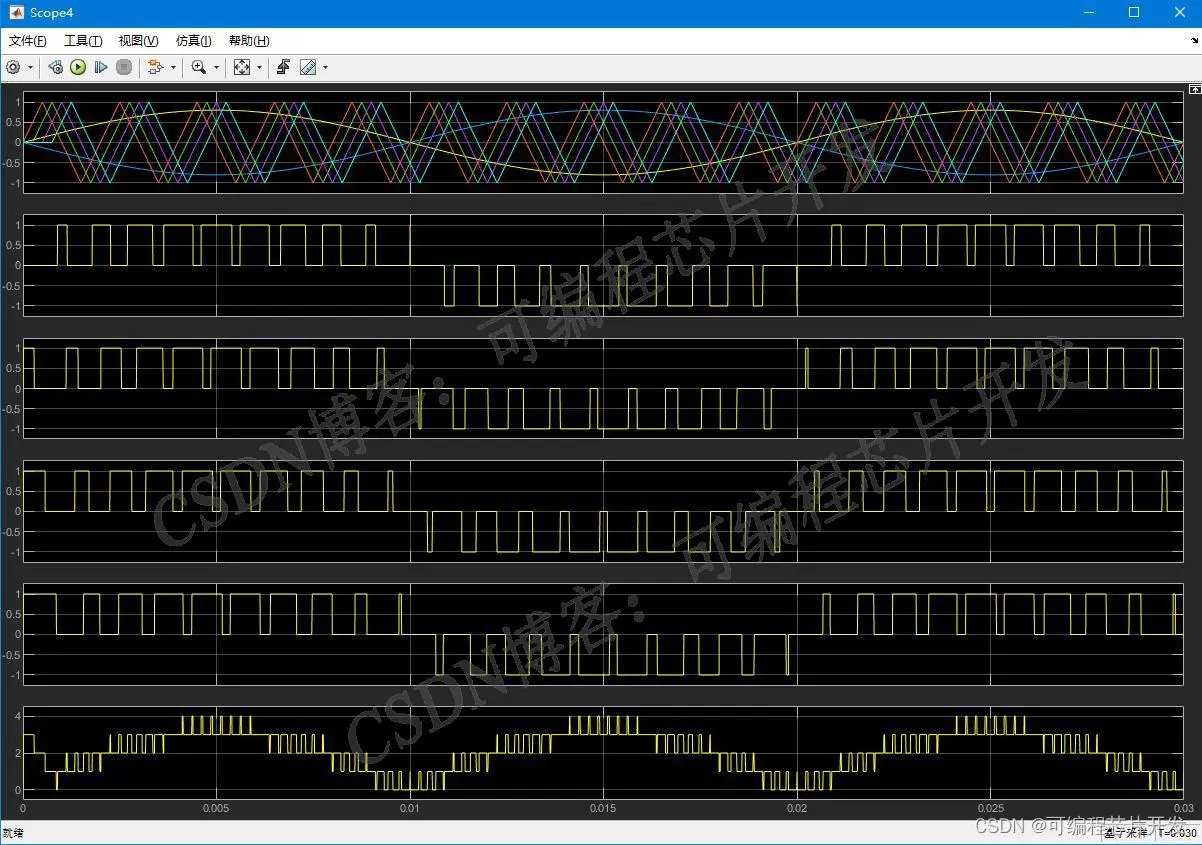

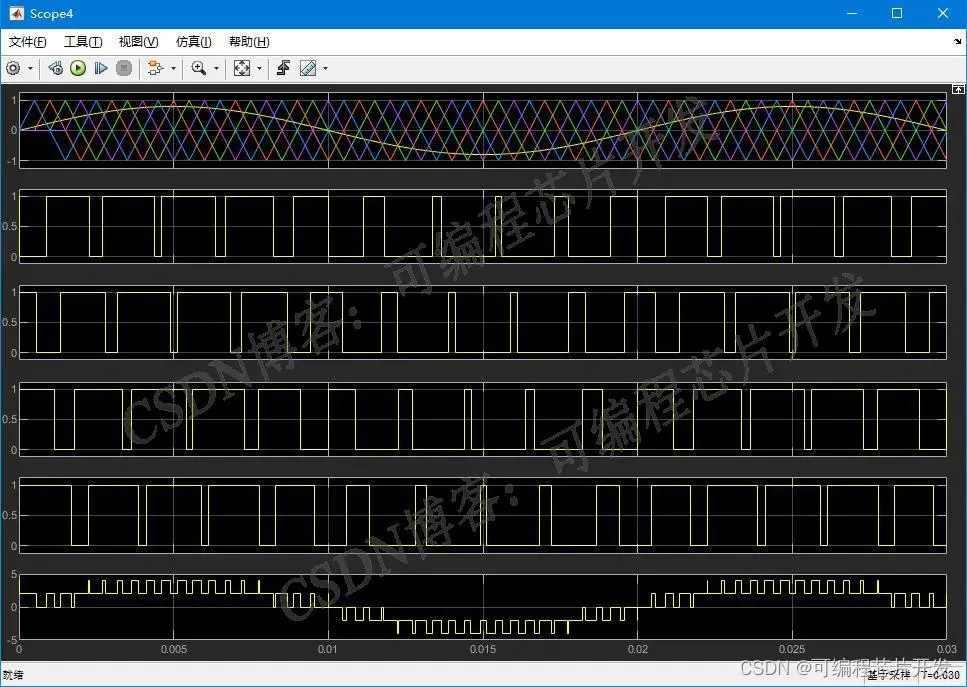

2.系统仿真结果
单极倍频 釆用 调制波 反相 法 ， 基本调制原理为 ： 三角 载波Uc要分别与 正 弦调制波US和 反 向 正弦调制波-US进行 比 较 。US与 的Uc波形交点 可 以 形成互补 的 脉冲序列T1 、T2用 以 控制开关管S1、S2的通断 ；-us和uc的 波形交点 又形成 另 外 一组互补 的 脉冲序列T3 、T4用 以 控制幵关管s3 、s4 的 通断 。

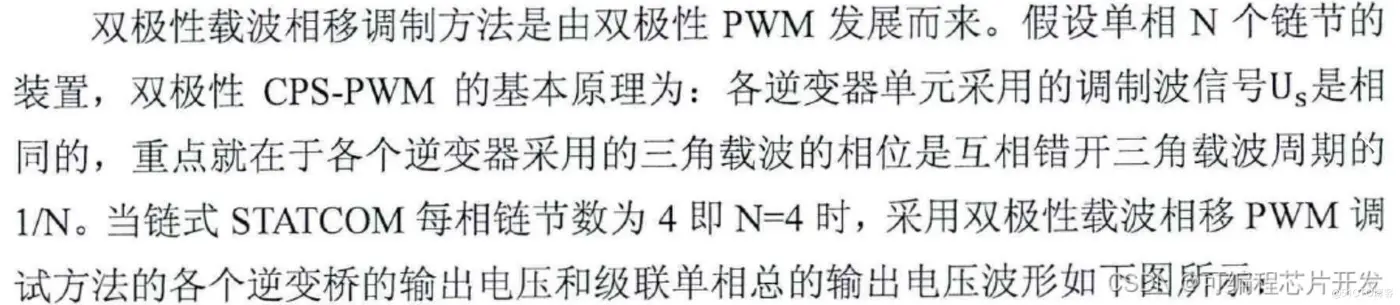

出 双极性CPS-PWM有如 下特征 ：级联型单相输 出 总 的 电 压 电平数为n+1 ， 基波分量是釆用 单个双极性PWM方法时基波分量的N倍 。
3.核心程序与模型
版本：MATLAB2022a
4.系统原理简介
CPS-SPWM的核心思想是在多个并联或串联的功率单元中，每个单元采用相同的正弦调制波作为参考信号，但它们的载波信号（通常是三角波）之间存在相位偏移。这些相位偏移使得各个单元的开关动作在时间上错开，从而在合成的输出端产生多电平的PWM波形。这种错相位的安排使得输出电压的阶梯更加细腻，更接近理想的正弦波形。
