绘图步骤
- html中添加 canvas 标签，通常需指定 id width（默认 300px） height（默认 150px）
<canvas id="canvas" width="200" height="150" style="border:1px dashed gray;"></canvas>
宽度和高度一定要在HTML中定义，不能在CSS中定义（无法通过 canvas对象获取正确的宽度和高度）
- 获取canvas对象
var cnv = document.getElementById("canvas");
可以通过定义了一个获取DOM对象元素的函数$$(id)，减少了重复代码量
function $$(id){ return document.getElementById(id); } var cnv = $$("canvas");
- 获取上下文环境对象context
var cxt = cnv.getContext("2d");
- 开始绘制
cxt.moveTo(50, 100); cxt.lineTo(150, 50); cxt.stroke();
直线
| 方法 | 说明 |
| moveTo(x1, y1) | 将画笔移到目标位置(x1, y1) |
| lineTo(x2, y2) | 描述画笔的移动轨迹：从画笔的当前位置，画直线直到终点位置(x2, y2) |
| stroke() | 画线 |
// 起点 cxt.moveTo(x1, y1); // 终点 cxt.lineTo(x2, y2); // 连线 cxt.stroke();
多条直线
cxt.moveTo(50,50); cxt.lineTo(100,50); cxt.moveTo(50,100); cxt.lineTo(100,100); cxt.stroke();
cxt.moveTo(50,50); cxt.lineTo(100,50); cxt.lineTo(50,100) cxt.lineTo(100,100); cxt.stroke();
三角形
cxt.moveTo(50, 100); cxt.lineTo(150, 50); cxt.lineTo(150, 100); cxt.lineTo(50, 100); cxt.stroke();
多边形
和三角形一样，需用moveTo，lineTo，stroke进行绘制，如箭头：
箭头
cxt.moveTo(40, 60); cxt.lineTo(100, 60); cxt.lineTo(100, 30); cxt.lineTo(150, 75); cxt.lineTo(100, 120); cxt.lineTo(100, 90); cxt.lineTo(40, 90); cxt.lineTo(40, 60); cxt.stroke();
正多边形
根据正多边形的特点，可以封装一个专门绘制正多边形的函数
/* * n：表示n边形 * dx、dy：表示n边形中心坐标 * size：表示n边形的大小 */ function createPolygon(cxt, n, dx, dy, size) { cxt.beginPath(); var degree = (2 * Math.PI )/ n; for (var i = 0; i < n; i++) { var x = Math.cos(i * degree); var y = Math.sin(i * degree); cxt.lineTo(x * size + dx, y * size + dy); } cxt.closePath(); }
- cxt.beginPath() 用于开始一条新路径
- cxt.closePath() 用于关闭路径。
使用效果如下：
createPolygon(cxt, 3, 100, 75, 50); cxt.fillStyle = "HotPink"; cxt.fill();
createPolygon(cxt, 4, 100, 75, 50);
createPolygon(cxt, 5, 100, 75, 50);
createPolygon(cxt, 6, 100, 75, 50);
五角星
cxt.beginPath(); for (var i = 0; i < 5; i++) { cxt.lineTo(Math.cos((18 + i * 72) * Math.PI / 180) * 50 + 100, -Math.sin((18 + i * 72) * Math.PI / 180) * 50 + 100); cxt.lineTo(Math.cos((54 + i * 72) * Math.PI / 180) * 25 + 100, -Math.sin((54 + i * 72) * Math.PI / 180) * 25 + 100); } cxt.closePath(); cxt.stroke();
矩形
描边矩形
cxt.strokeStyle = 属性值; cxt.strokeRect(x,y,width,height);
此处strokeStyle必须在strokeRect之前（绘图前，需先选画笔）
strokeStyle 用于指定连线样式，属性值可以为颜色值、渐变色和图案
cxt.strokeStyle = "#FF0000"; //十六进制颜色值 cxt.strokeStyle = "red"; //颜色关键字 cxt.strokeStyle = "rgb(255,0,0)"; //rgb颜色值 cxt.strokeStyle = "rgba(255,0,0,0.8)"; //rgba颜色值

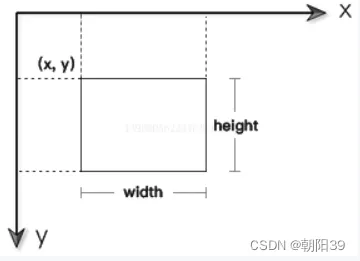

strokeRect方法的原理图如下，（x,y）为矩形的左上角坐标，width为矩形宽度、height为矩形高度

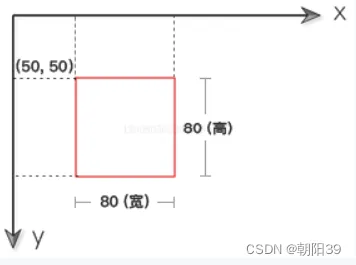

cxt.strokeStyle = "red"; cxt.strokeRect(50, 50, 80, 80);
或
cxt.strokeStyle="red"; cxt.rect(50,50,80,80); cxt.stroke();
rect() 调用之后，并不会把矩形绘制出来。还需调用stroke()或者fill()方法，才会把矩形绘制出来。
填充矩形
cxt.fillStyle=属性值; cxt.fillRect(x, y, width, height);
此处fillStyle必须在fillRect之前（绘图前，需先选画笔）
fillStyle 用于指定填充样式，属性值可以为颜色值、渐变色和图案

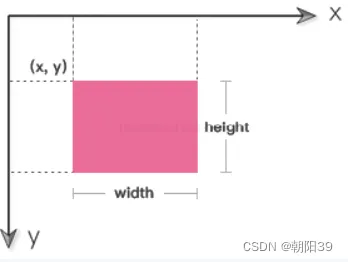

fillRect 方法的原理图如下，（x,y）为矩形的左上角坐标，width为矩形宽度、height为矩形高度

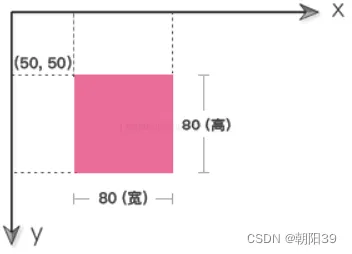

cxt.fillStyle = "HotPink"; cxt.fillRect(50, 50, 80, 80);
或
cxt.fillStyle="HotPink"; cxt.rect(50,50,80,80); cxt.fill();
通过多直线绘制（不推荐）
cxt.moveTo(50, 100); cxt.lineTo(50,50); cxt.lineTo(150, 50); cxt.lineTo(150, 100); cxt.lineTo(50, 100); cxt.stroke();
清空矩形
cxt.clearRect(x, y, width, height);
即镂空矩形的效果

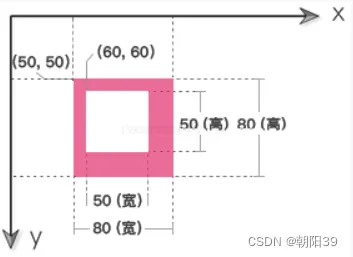

cxt.fillStyle = "HotPink"; cxt.fillRect(50, 50, 80, 80); cxt.clearRect(60, 60, 50, 50);
清空整个canvas
cxt.clearRect(0, 0, cnv.width, cnv.height);
调色板
方格调色板
for (var i = 0; i < 6; i++) { for (var j = 0; j < 6; j++) { cxt.fillStyle = "rgb(" + Math.floor(255 - 42.5 * i) + "," + Math.floor(255 - 42.5 * j) + ",0)"; cxt.fillRect(j * 25, i * 25, 25, 25); } }

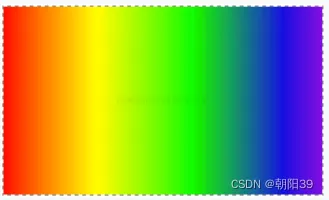

渐变调色板
var r = 255, g = 0, b = 0; for (i = 0; i < 150; i++) { if (i < 25) { g += 10; } else if (i > 25 && i < 50) { r -= 10; } else if (i > 50 && i < 75) { g -= 10; b += 10; } else if (i >= 75 && i < 100) { r += 10; } else { b -= 10; } cxt.fillStyle = "rgb(" + r + "," + g + "," + b + ")"; cxt.fillRect(3 * i, 0, 3, cnv.height); }
