【ERROR】Plant Simulation 主零件的负载容量不足的解决

简介: 【ERROR】Plant Simulation 主零件的负载容量不足的解决

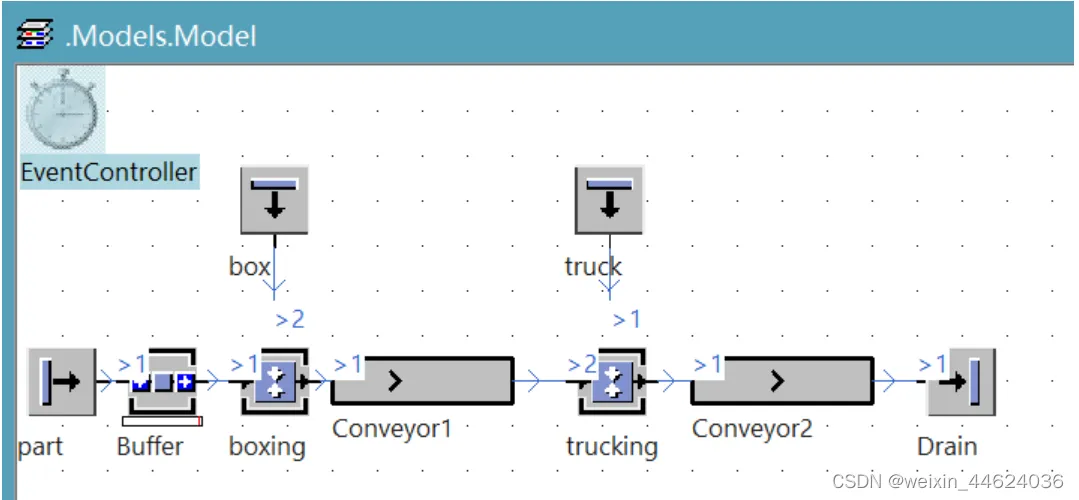

零件——part,箱子——container,车——transport,装箱/车——assemblystation,2D模型构建如下:

注:使用装配器时,最好调出前趋对象的节点显示:菜单栏——general——more——predecessor,连接器上显示的>1符号代表前趋对象的连接顺序。如装配器boxing的前趋对象,buffer接入顺序为1,box接入顺序为2。

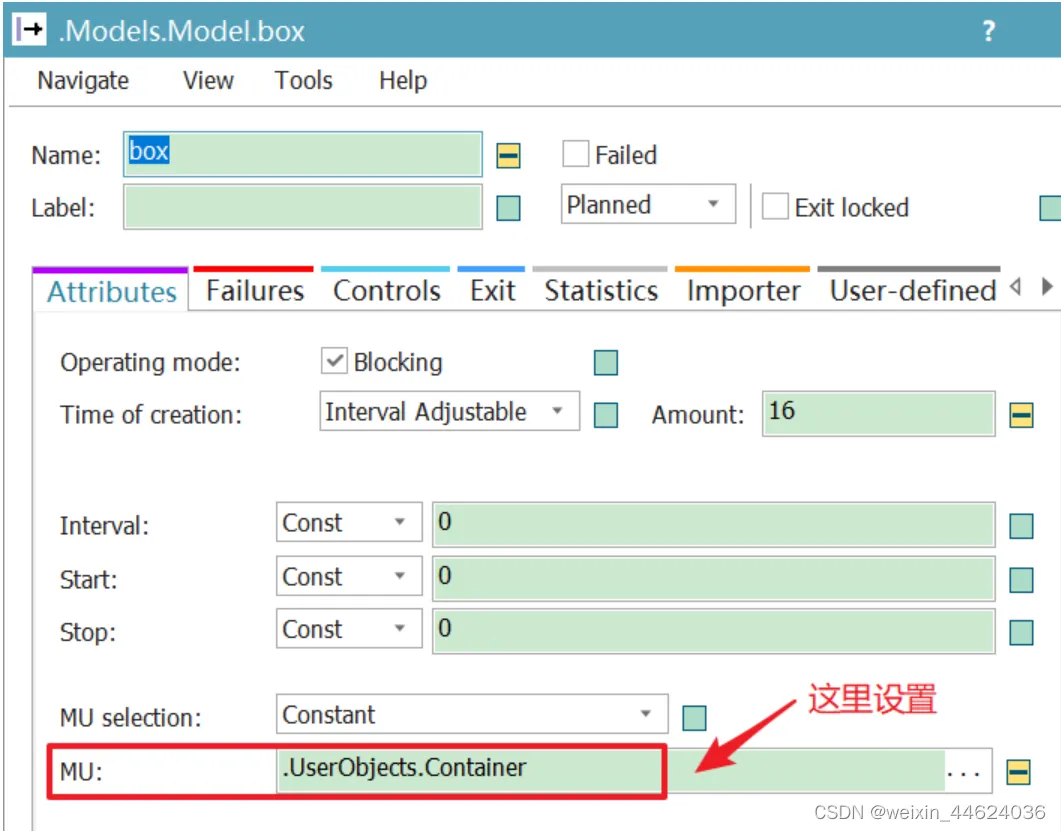

首先对part、box、truck三个source分别设置产生的MU为part、container、transport:

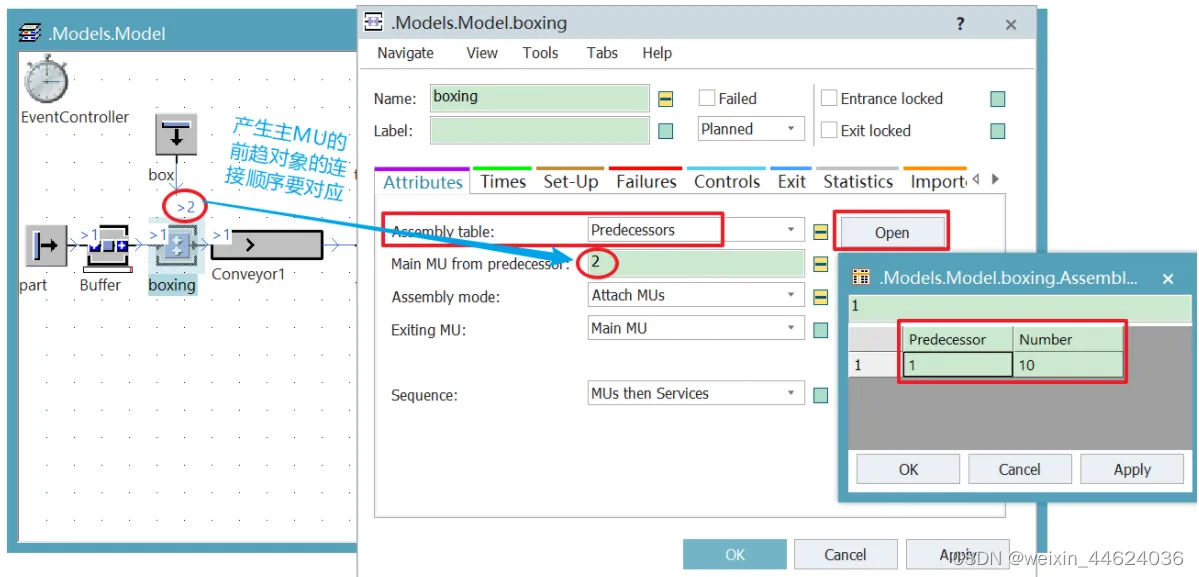

在boxing和trucking中设置装配表为predecessor,在表中设置装配数目,main-MU分别为container和transport,注意设置predecessor的连接顺序:

官方文档说明:

As the Assembly station is connected to two stations, the order in which you connect it with the predecessors is important.

由于组装 工位连接到两个工位,因此将其与前代设备连接的顺序很重要

如果不需要其他设置的话,这样一个简单的装配器就设置完成了。

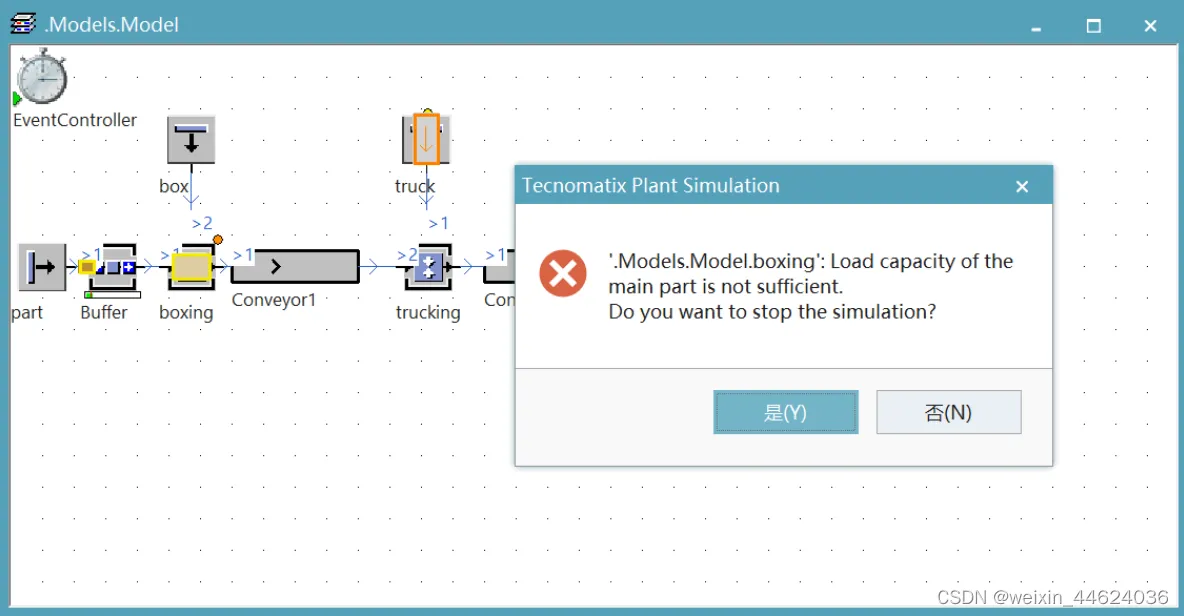

运行,报错:

翻译过来就是:主零件的负载不足

我看有些教程说报错是因为mainMU的连接顺序不对,把线断开重连就可以搞定,试了下,没辙。而且连接顺序只要能跟装配器里的设置对应,那就是没问题的。

So why?

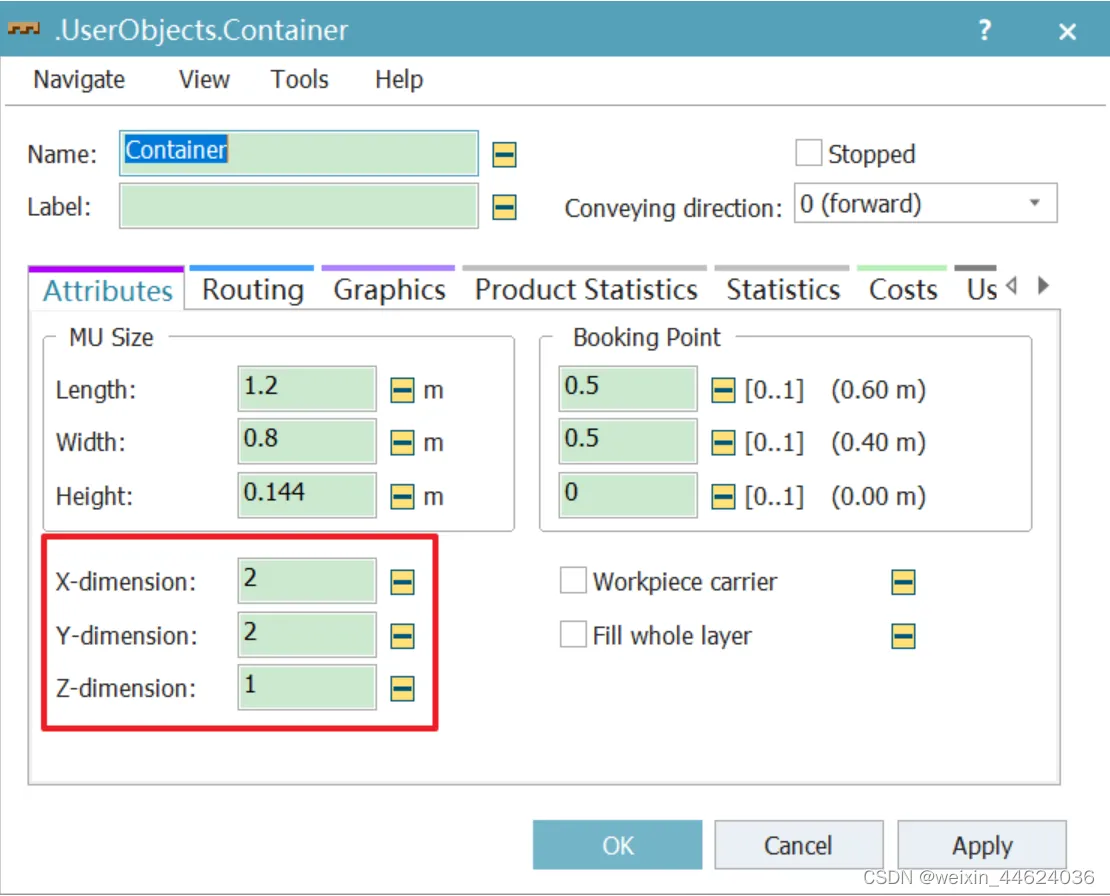

emmm,负载不足,那是不是container的容量不足?于是乎,双击点开container对象,发现它的xyz维度好像不太对:

盲猜这个维度应当是跟capacity有关,改成3×3×2,后边的那个transport同理,一起改一下容量。

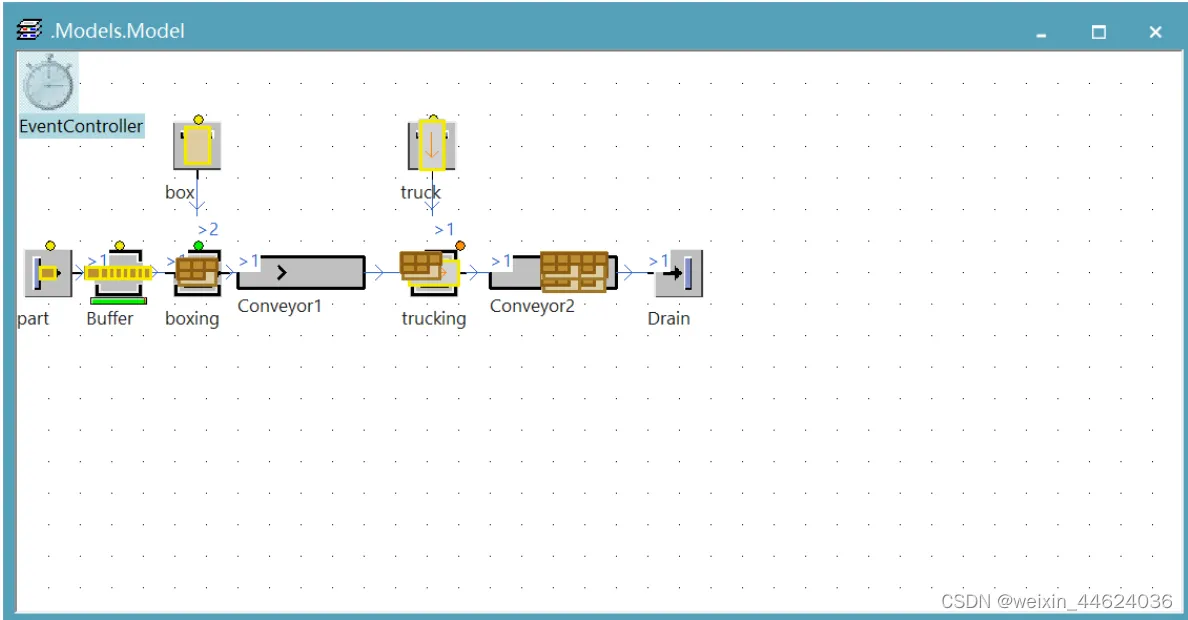

重新运行,成功!
