Matplotlib3.5.2 快速入门

Matplotlib是什么？

Matplotlib是一个全面的库，用于在Python中创建静态，动画和交互式的可视化图像。

目前（22年6月）最新稳定版是3.5.2

安装:

使用pip进行安装

pip install matplotlib

快速上手

我们首先要导入matplotlib

import matplotlib as mpl
import matplotlib.pyplot as plt
import numpy as np  #用numpy生成数据，作为示例演示。

Matplotlib在图(Figure)（例如，窗口，Jupyter小部件等）上绘制数据，图可以包含一个或多个轴域(Axes)。

Axes是一个可以根据x-y坐标指定点的绘图区域（或极坐标图中的θ-r，3D图中的x-y-z等）。创建带有Axes的图的最简单方法是使用 pyplot.subplots。然后，我们可以使用Axes.plot在Axes上绘制一些数据：

x = [1,2,3,4]
y = [1,4,3,2]
fig,ax = plt.subplots() # 创建一个图fig， 默认包含一个axes
ax.plot(x,y) # 绘制x-y的折线图
plt.show()  # 显示绘制的图。请注意，如果使用save保存图片，需要在show前面保存

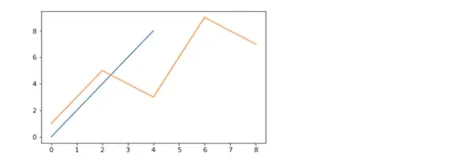

运行后将显示折线图：

图（Figure）的结构

一幅图有下面这些部分：标题(Title)、图例（Legend）、x、y轴标签(xlabel、ylabel)等等…

下面逐个部分介绍。

图 Figure

完整的图像。该图跟踪所有子轴域（Axes）---- 一组“特殊”画作（标题，图例，彩条等），甚至嵌套的子图。

创建新图的最简单方法是使用 pyplot：

fig = plt.figure()  # 空图，没有Axes
fig, ax = plt.subplots()  #有1个Axes
fig, axs = plt.subplots(2, 2)  # 有2x2（两行两列） 个Axes

通常，将轴域（Axes）与 Figure 一起创建很方便，但您也可以在以后手动添加轴域。

轴域 Axes

轴域（Axes）是附加到图（Figure）上，包含用于绘制数据的图形。

通常包括两个轴（Axis）对象。两个轴分别提供刻度（ticks）和标签(tick label)，以便为轴中的数据提供比例。每个轴域还有一个标题（通过 set_title（））设置）、一个 x 标签（通过 set_xlabel（）） 设置）和一个y 标签（通过 set_ylabel（）） 设置）。

Axes 类及其成员函数是使用 OOP 接口的主要入口点，并且在其上定义了大多数绘图方法（例如，如上所示，使用plot方法）ax.plot()

轴 Axis

轴设置刻度（scale）和限制（limits）并且生成刻度（ticks，轴上的标记）和刻度标签（ticklabels，标记刻度的字符串）ticks位置由定位器（Locator）确定，ticklabel 字符串由格式器（Formatter）设置。正确的定位器（Locator）和格式器（Formatter）的组合可以对刻度位置和标签进行非常精细的控制。

Artist

Artist这里翻译成艺术家或画家了。

基本上，图形上可见的所有内容都是艺术家（甚至是图形，轴域和轴对象）。这包括文本、Line2D 、集合、Patch等。渲染图形时，所有艺术家都将被绘制到画布上。大多数艺术家都与轴域关联;这样的艺术家不能由多个轴域共享，也不能从一个轴移动到另一个轴。

绘图函数的输入数据类型

绘图函数接收 numpy.array或numpy.ma.masked_array作为输入，或者是可以被传递给numpy.asarray的数据。pandas数据或numpy.matrix可能不会正常工作。常见的约定是在绘图前将数据转换成numpy.array。例如：

b = np.matrix([[1, 2], [3, 4]])
b_asarray = np.asarray(b) # 使用np.asarray()将其转换成np.array类型

大多数方法还可以解析可寻址对象，如 dict,np.recarray或pandas.DataFrame。

Matplotlib允许使用关键字参数生成图像，传递和x,y相应的字符串。

np.random.seed(19680801)  # seed the random number generator.
data = {'a': np.arange(50),
        'c': np.random.randint(0, 50, 50),
        'd': np.random.randn(50)}
data['b'] = data['a'] + 10 * np.random.randn(50)
data['d'] = np.abs(data['d']) * 100

fig, axes = plt.subplots(2,1) # fig 拥有2行1列个子图，存放在axes数组（np.array类型）中。
ax = axes[0]

ax.scatter('a', 'b', c='c', s='d', data=data)
ax.set_xlabel('entry a')
ax.set_ylabel('entry b')
# 轴域2 ，去掉颜色c，形状s参数。
ax2 = axes[1]
ax2.scatter('a', 'b', data=data)
plt.show()

绘制出来的图，第二幅是去掉了s,c参数后的图像：

编码风格 Coding Styles

面向对象（OO）和pyplot函数接口。

基本上有两种使用 Matplotlib 的方法：

• 显式创建“图形（Figures）”和“轴域（Axes）”，并在其上调用方法（“面向对象 （OO） 样式”）。

• 依靠 pyplot 自动创建和管理图形和轴，并使用 pyplot 函数进行绘图。


使用OO样式(笔者觉得OO样式比较好，只需要在轴域（Axes）对象上设置就可以，非常清晰)：

x = np.linspace(0, 2, 100)  # 产生一些数据

# 使用OO风格，先产生两个对象 图和轴域 （fig, ax）
fig, ax = plt.subplots(figsize=(5, 2.7), layout='constrained')
# 调用ax对象的方法
ax.plot(x, x, label='linear')  # Plot some data on the axes.
ax.plot(x, x**2, label='quadratic')  # Plot more data on the axes...
ax.plot(x, x**3, label='cubic')  # ... and some more.
ax.set_xlabel('x label')  # Add an x-label to the axes.
ax.set_ylabel('y label')  # Add a y-label to the axes.
ax.set_title("Simple Plot")  # Add a title to the axes.
ax.legend()  # Add a legend.
plt.show() a legend.

或者使用pyplot函数风格：

x = np.linspace(0, 2, 100)  # Sample data.

plt.figure(figsize=(5, 2.7), layout='constrained')
plt.plot(x, x, label='linear')  # Plot some data on the (implicit) axes.
plt.plot(x, x**2, label='quadratic')  # etc.
plt.plot(x, x**3, label='cubic')
plt.xlabel('x label')
plt.ylabel('y label')
plt.title("Simple Plot")
plt.legend();

（此外，还有第三种方法，用于在GUI应用程序中嵌入Matplotlib的情况，即使对于图形创建也是如此。有关详细信息，请参阅库中的相应部分：在图形用户界面中嵌入 Matplotlib。

常用的绘图类型

从官网的首页 进入Plot types，就可以看到常用的不同类型的图怎么绘制了。

可以看到，常见的折线图、散点图、柱状图等。点击相应的图就可以进入对应的案例了。

主要用法基本就是这样，后面的一些样式的调整我们下回再说。

参考：

Matplotlib documentation — Matplotlib 3.5.2 documentation

https://matplotlib.org/stable/index.html
