前言

路面标志线检测与识别对于道路安全维护、交通流畅性提升和自动驾驶技术发展都具有关键性作用。正确的标志线识别能够协助司机作出合适的行驶决策,减少违章行为,避免交通事故,比如区分公交专用车道、直行车道或转弯车道。此外,斑马线的检测有助于提醒驾驶员注意减速礼让行人,而自行车道的识别则可以提醒驾驶员保持对自行车骑行者的警惕。

自动驾驶技术领域,路面标志线识别是保证自动驾驶系统安全导航的核心功能之一。自动驾驶车辆依赖于对标志线类型和路面状况的准确解读,才能做出正确的行驶决策,如保持车道、转弯或靠边停车。同时,该系统也可以用于智能交通监控系统中,辅助监控道路状况,评估交通设计是否合理,并根据实际车流量调整道路标线设计。

此外,城市规划和维护部门可以利用路面标志线检测与识别系统对城市路面状况进行智能化监控,及时发现和维修损坏的路面标志线,保障道路交通秩序、提升道路使用效率。在紧急情况或临时活动中,该系统也能够辅助交通管理人员快速绘制或更改临时交通标志线以适应特殊需求。

综上所述,路面标志线检测与识别系统不仅对个体驾驶者的行车安全至关重要,而且对智能交通系统的整体效率和未来自动驾驶车辆的成功商用发挥着决定性作用。

博主通过搜集不同路面标识线的相关数据图片,根据YOLOv8的目标检测技术,基于python与Pyqt5开发了一款界面简洁的路面标志线检测与识别系统,可支持图片、视频以及摄像头检测,同时可以将图片或者视频检测结果进行保存

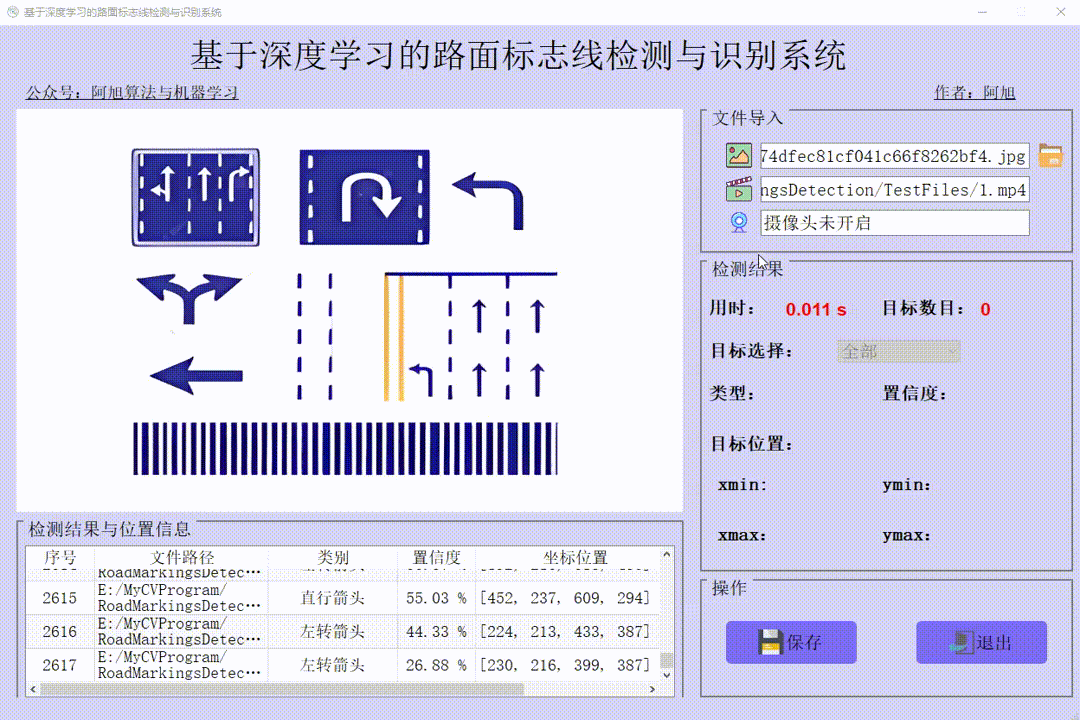

软件初始界面如下图所示:

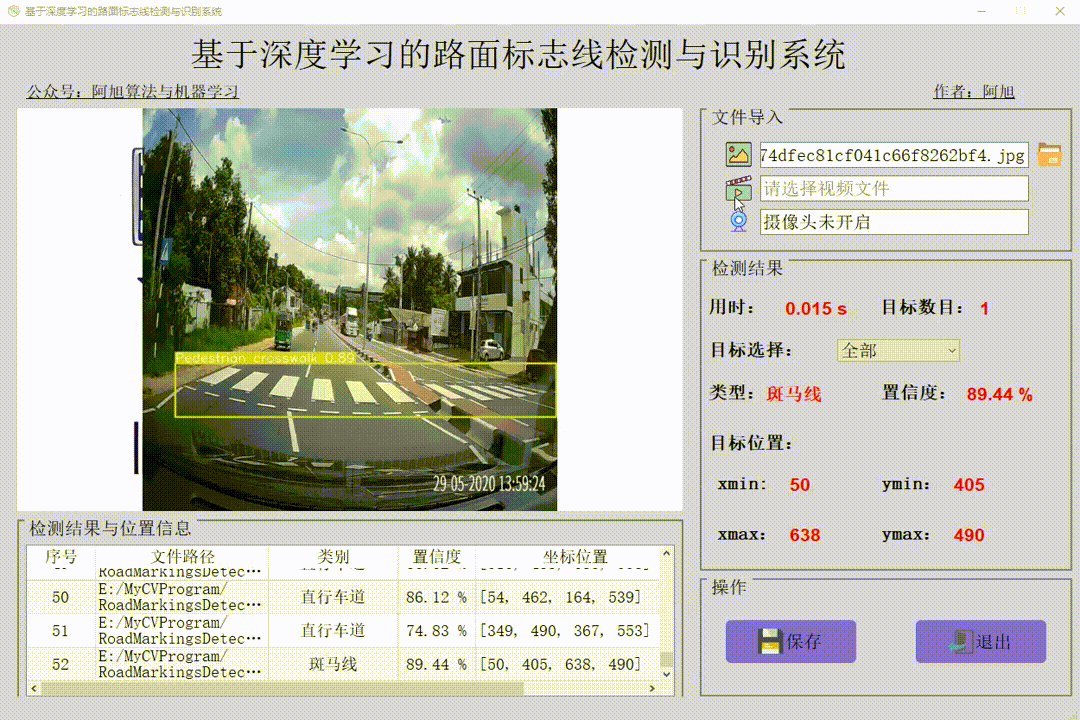

检测结果界面如下:

一、软件核心功能介绍及效果演示

软件主要功能

1. 可进行13种路面标志线的检测与识别,分别为:['公交专用车道', '黄色标线', '直行车道', '转弯车道', '斑马线', '菱形', '慢行', '左转箭头', '直行箭头', '前进-左转箭头', '前进-右转箭头', '右转箭头', '自行车道']
2. 支持图片、视频及摄像头进行检测,同时支持图片的批量检测
3. 界面可实时显示目标位置目标总数置信度用时等信息;
4. 支持图片或者视频检测结果保存

(1)图片检测演示

点击图片图标,选择需要检测的图片,或者点击文件夹图标,选择需要批量检测图片所在的文件夹,操作演示如下:

点击目标下拉框后,可以选定指定目标的结果信息进行显示。 点击保存按钮,会对视频检测结果进行保存,存储路径为:save_data目录下。

注:1.右侧目标位置默认显示置信度最大一个目标位置。所有检测结果均在左下方表格中显示。

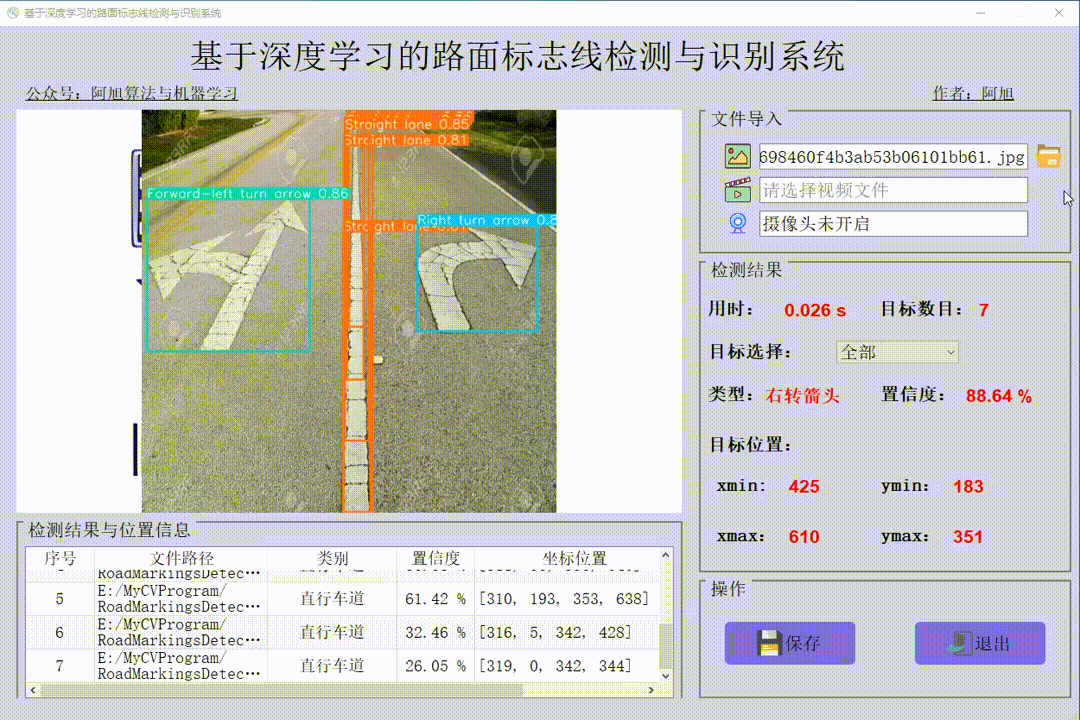

单个图片检测操作如下:

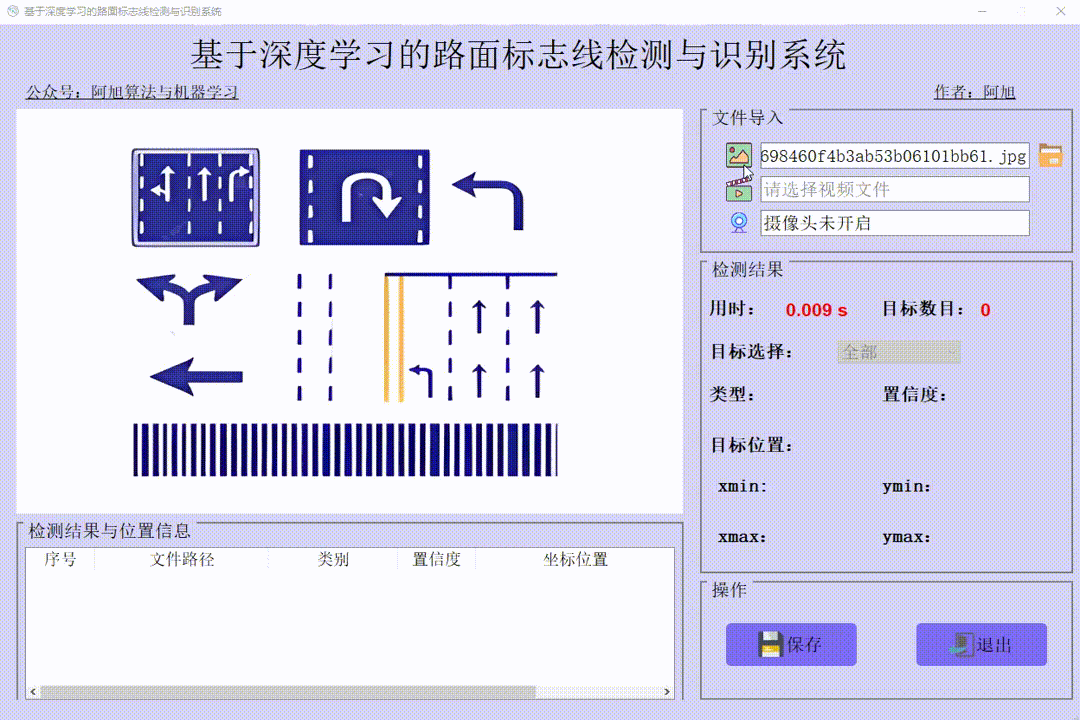

批量图片检测操作如下:

(2)视频检测演示

点击视频图标,打开选择需要检测的视频,就会自动显示检测结果。点击保存按钮,会对视频检测结果进行保存,存储路径为:save_data目录下。

(3)摄像头检测演示

点击摄像头图标,可以打开摄像头,可以实时进行检测,再次点击摄像头图标,可关闭摄像头。

(4)保存图片与视频检测结果

点击保存按钮后,会将当前选择的图片【含批量图片】或者视频的检测结果进行保存。检测的图片与视频结果会存储在save_data目录下。

二、模型的训练、评估与推理

1.YOLOv8的基本原理

YOLOv8是一种前沿的目标检测技术,它基于先前YOLO版本在目标检测任务上的成功,进一步提升了性能和灵活性。主要的创新点包括一个新的骨干网络、一个新的 Ancher-Free 检测头和一个新的损失函数,可以在从 CPU 到 GPU 的各种硬件平台上运行

其主要网络结构如下:

2. 数据集准备与训练

通过网络上搜集关于路面标志线的各类图片,并使用LabelMe标注工具对每张图片中的目标边框(Bounding Box)及类别进行标注。一共包含2776张图片,其中训练集包含2167张图片验证集包含417张图片测试集包含192张图片部分图像及标注如下图所示。

图片数据的存放格式如下,在项目目录中新建datasets目录,同时将检测的图片分为训练集与验证集放入RoadMarkingData目录下。

同时我们需要新建一个data.yaml文件,用于存储训练数据的路径及模型需要进行检测的类别。YOLOv8在进行模型训练时,会读取该文件的信息,用于进行模型的训练与验证。data.yaml的具体内容如下:

train: E:\MyCVProgram\RoadMarkingsDetection\datasets\RoadMarkingData\train
val: E:\MyCVProgram\RoadMarkingsDetection\datasets\RoadMarkingData\valid
test: E:\MyCVProgram\RoadMarkingsDetection\datasets\RoadMarkingData\test
nc: 13
names: ["Bus lane", "Yellow marking", "Straight lane", "Turning lane", "Pedestrian crosswalk", "Diamond", "Slow", "Left turn arrow", "Straight ahead arrow", "Forward-left turn arrow", "Forward-right turn arrow", "Right turn arrow", "Bicycle lane"]

注:train与val后面表示需要训练图片的路径,建议直接写自己文件的绝对路径。

数据准备完成后,通过调用train.py文件进行模型训练,epochs参数用于调整训练的轮数,batch参数用于调整训练的批次大小【根据内存大小调整,最小为1】,代码如下:

# 加载模型
model = YOLO("yolov8n.pt")  # 加载预训练模型
# Use the model
if __name__ == '__main__':
    # Use the model
    results = model.train(data='datasets/RoadMarkingData/data.yaml', epochs=250, batch=4)  # 训练模型
    # 将模型转为onnx格式
    # success = model.export(format='onnx')

3. 训练结果评估

在深度学习中,我们通常用损失函数下降的曲线来观察模型训练的情况。YOLOv8在训练时主要包含三个方面的损失:定位损失(box_loss)、分类损失(cls_loss)和动态特征损失(dfl_loss),在训练结束后,可以在runs/目录下找到训练过程及结果文件,如下所示:

各损失函数作用说明:

定位损失box_loss:预测框与标定框之间的误差(GIoU),越小定位得越准;

分类损失cls_loss:计算锚框与对应的标定分类是否正确,越小分类得越准;

动态特征损失(dfl_loss):DFLLoss是一种用于回归预测框与目标框之间距离的损失函数。在计算损失时,目标框需要缩放到特征图尺度,即除以相应的stride,并与预测的边界框计算Ciou Loss,同时与预测的anchors中心点到各边的距离计算回归DFLLoss。这个过程是YOLOv8训练流程中的一部分,通过计算DFLLoss可以更准确地调整预测框的位置,提高目标检测的准确性。

本文训练结果如下:

我们通常用PR曲线来体现精确率和召回率的关系,本文训练结果的PR曲线如下。mAP表示Precision和Recall作为两轴作图后围成的面积,m表示平均,@后面的数表示判定iou为正负样本的阈值。mAP@.5:表示阈值大于0.5的平均mAP,可以看到本文模型目标检测的mAP@0.5的平均值为0.923,结果还是很不错的。

4. 检测结果识别

模型训练完成后,我们可以得到一个最佳的训练结果模型best.pt文件,在runs/trian/weights目录下。我们可以使用该文件进行后续的推理检测。

图片检测代码如下:

# 所需加载的模型目录
path = 'models/best.pt'
# 需要检测的图片地址
img_path = "TestFiles/3_jpg.rf.98fff907698460f4b3ab53b06101bb61.jpg"
# 加载预训练模型
# conf  0.25  object confidence threshold for detection
# iou 0.7 intersection over union (IoU) threshold for NMS
model = YOLO(path, task='detect')
# model = YOLO(path, task='detect',conf=0.5)
# 检测图片
results = model(img_path)
res = results[0].plot()
cv2.imshow("YOLOv8 Detection", res)
cv2.waitKey(0)

执行上述代码后,会将执行的结果直接标注在图片上,结果如下:

以上便是关于此款路面标志线检测与识别系统的原理与代码介绍。基于此模型,博主用pythonPyqt5开发了一个带界面的软件系统,即文中第二部分的演示内容,能够很好的支持图片、视频及摄像头进行检测,同时支持检测结果的保存
