手写操作系统(1)——HelloOS

2024-05-14 26

版权

本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。

简介： 手写操作系统(1)——HelloOS

前言

为什么要学写一个操作系统？

众所周知，操作系统是所有软件的基础（也是面试的三板斧之一！）。

对于后端开发而言，操作系统层面的进程、线程、内存、I/O等相关知识根本逃不掉；

对于WEB开发，性能调优更是离不开操作系统；

对于运维、测试，如果操作系统学的好，那么在出现问题时定位速度和解决bug的速度一定会提升；

对于非专业人员来说，操作系统在日常生活中更是无处不在，手机、智能手表、电脑、路由器等等都是各种操作系统，了解一些操作系统的知识可以让你快乐（装逼）。

总之，对于感兴趣的同学而言，操作系统不妨看一看，学一学。

Hello OS

引导程序

刚开始我们不来那么硬核的知识，而是直接动手写一个最微型的操作系统——Hello OS。等撸完了，我们再回过头来看看它的细节！

一般来说机器加电启动后，整个计算机第一个启动的程序就是固化在PC主板上的BIOS固件，它启动之后检测系统参数，如内存的大小、日期和时间、磁盘设备以及这些磁盘设备用来引导的顺序。BIOS寻找用于装载操作系统的指令。装载操作系统的这个程序就是boot loader。Linux系统默认的boot loader就是GRUB（GRand Unified Bootloader），于是PC上电以后系统启动流程如下：

接下来我们要做的就是写一个由GRUB引导的“操作系统”——它会在屏幕上显示“Hello OS“。注：其实操作系统归根结底也是一个程序，只不过它在开机之后已经运行，并且权限和功能高的吓人，你可以将它看成是整个计算机应用的管家角色。

环境准备

下载VMware，并安装Ubuntu16.04镜像，安装链接如下：

https://blog.csdn.net/stpeace/article/details/78598333

安装成功之后，打开虚拟机。

下载源代码

在虚拟机（Vmware）中打开terminal，使用git clone下载源代码。如果提示git command没找到，输入命令：

sudo apt-get install git

代码结构如下：

其中，

entry.asm：是一段汇编代码，用作GRUB引导调用，关掉中断，设定CPU工作模式，初始化寄存器及C语言运行环境等；
hello.lds：进行链接调用，代码简单看看，反正也看不懂：

ENTRY(_start)
OUTPUT_ARCH(i386)
OUTPUT_FORMAT(elf32-i386)
SECTIONS
{
  . = 0x200000;
  __begin_start_text = .;
  .start.text : ALIGN(4) { *(.start.text) }
  __end_start_text = .;

  __begin_text = .;
  .text : ALIGN(4) { *(.text) }
  __end_text = .;

  __begin_data = .;
  .data : ALIGN(4) { *(.data) }
  __end_data = .;

  __begin_rodata = .;
  .rodata : ALIGN(4) { *(.rodata) *(.rodata.*) }
  __end_rodata = .;

  __begin_kstrtab = .;
  .kstrtab : ALIGN(4) { *(.kstrtab) }
  __end_kstrtab = .;

  __begin_bss = .;
       .bss : ALIGN(4) { *(.bss) }
  __end_bss = .;
}

install.md:需要将这个文件里的内容复制到GRUB的cfg配置文件中，才能使电脑开机时可以找到我们的Hello OS；

main.c:我们Hello OS的主函数，它调用的printf可不是常见的C语言库函数哦，而是我们自己实现的printf！即下面要讲的vgastr.h；

vgastr.h：控制计算机屏幕VGABIOS固件程序显示特定字符，后面详细介绍；
Makefile：利用make工具来实现编译源代码，主要是将entry.asm、main.c、vgastr.h编译并链接。

编译操作系统

流程

Makefile文件中其实已经写出了如何编译我们的操作系统，有兴趣的可以打开看看，篇幅太长就不放了。（但这其实很重要，最好去看看，并学学make 或者cmake）

整个编译流程就如图：

编译

在当前文件路径下打开terminal，输出指令：

make all

mm…果然不出所料没有安装nasm编译器：

输入命令：

sudo apt-get install nasm

安装完毕之后再次运行，报了一个warning，暂时不管：

经过编译，我们的文件夹下多了很多的东西，.O属于中间生成的文件，不用理会，重点在于这个HelloOS.bin文件：

这个HelloOS.bin就好像是刻录有WIN10操作系统的硬盘，可是没那么值钱，说不定以后咱们的OS就贵了呢？！

安装

好了，Hello OS都有了，那么怎么安装到我们电脑上？

别急，很简单，慢慢来。

先通过以下命令，找到boot目录挂载分区：

df /boot/

我的结果如下：

也就说我的虚拟机中ubuntu16.04的系统GRUB引导是在硬盘的第一分区。

然后打开文件夹中的install.md，复制粘贴到****/boot/grub/grub.cfg中，install.md主要是加载我们的Hello OS的启动项：

//install.md
menuentry 'HelloOS' {
    insmod part_msdos
    insmod ext2
    set root='hd0,msdos1' #注意boot目录挂载的分区，这是我机器上的情况
    multiboot2 /boot/HelloOS.bin
    boot
}

注意！df /boot的结果在哪个sda？，set root=‘hd0，msdos？’中的？就填什么。

而后，运行将我们的****Hello OS.bin 文件复制到 /boot/ 目录下：

sudo cp HelloOS.bin /boot

最后重启计算机,等待中。

失败？

emm…第一次失败了，还是进入了ubuntu。

想起之前安装windows系统盘的经历，猜测是由于GRUB引导界面时间显示太短，百度了一下找到这个博客：

https://jingyan.baidu.com/article/6dad50755e35d1a123e36ecc.html

打开sudo gedit /etc/default/grub，修改其中的GRUB_CMDLINE_LINUX_DEFAULT为“text”，并加“#”注释掉HIDDEN两行，如下：

根据博客所说，需要更新grub配置：

sudo update-grub

再次重启！

**芜湖！**运行一下看看（选中并enter）

当看到屏幕上显示的Hello OS的时候，恭喜，你的操作系统已经启动了！

以后你需要做的，就是不断的完善和拓展你的操作系统，使它的功能愈发强大！

细节补充

显卡与printf

在源代码的main.c中，我们调用了一个printf：

//彭东 @ 2021.01.09
#include "vgastr.h"
void main()
{
  printf("Hello OS!");
  return;
}

printf()函数源码在源文件vgastr.h中：

//彭东 @ 2021.01.09
void _strwrite(char* string)
{
  char* p_strdst = (char*)(0xb8000);//指向显存的开始地址
  while (*string)
  {
    *p_strdst = *string++;
    p_strdst += 2;
  }
  return;
}

void printf(char* fmt, ...)
{
  _strwrite(fmt);
  return;
}

可能有点看不懂上述代码是什么意思，这里需要补充一下：我们要在屏幕上显示字符，就要编程操作显卡。无论我们 PC 上是什么显卡，它们都支持一种叫 VESA 的标准，这种标准下有两种工作模式：字符模式和图形模式。显卡们为了兼容这种标准，不得不自己提供一种叫 VGABIOS 的固件程序。

字符模式

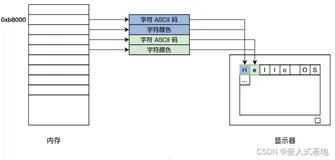

图形模式较为复杂，并且我们显式“Hello OS”只需要简单的字符模式即可。在字符模式下显卡把屏幕分成 24 行，每行 80 个字符，把这（24*80）个位置映射到以 0xb8000 地址开始的内存中，每两个字节对应一个字符，其中一个字节是字符的 ASCII 码，另一个字节为字符的颜色值。如下图所示：
