MQTT框架和使用-1

MQTT框架

1. MQTT概述

1.1 形象地理解三个角色

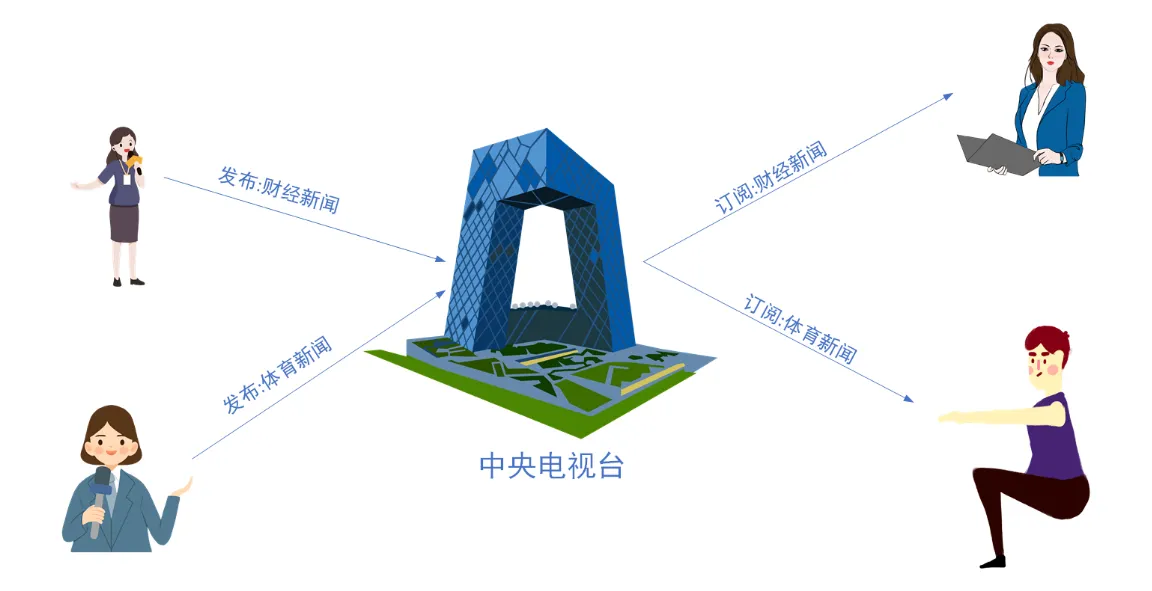

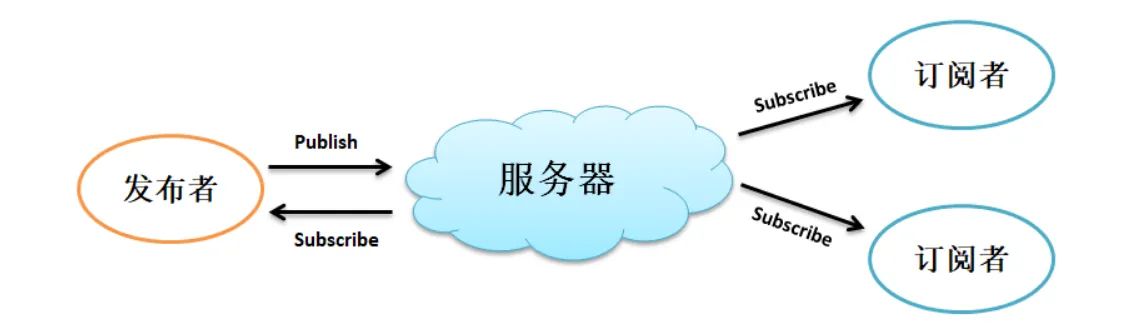

MQTT通信模型示意图如下：

使用电视台、记者、观众三个角色来类比更容易理解：

• 电视台：在MQTT里被称为服务器(broker)，有如下作用

• 接受来自客户的网络连接； // 记者/观众连接进电视台
• 接受客户发布的应用信息； // 接受记者发布的消息
• 处理来自客户端的订阅和退订请求； // 处理观众的订阅、退订请求
• 向订阅的客户转发应用程序消息 // 给观众转发记者报道的消息

• 记者和观众都是客户端，记者也可以当观众，观众也可以当记者，有如下作用：

• 发布信息； // publish，记者
• 订阅消息；// Subscribe ，观众
• 退订或删除消息；
• 断开与服务器连接

1.2 消息的传递

还是以日常生活为例，提几个问题：

• 观众：我只关心财经新闻，那么只订阅"财经新闻"，不订阅"体育新闻"
• 记者：我是财经记者，我可以发布"财经新闻"，不发布"体育新闻"

这个过程中，引入两个概念：

• 主题(Topic)：是财经类的？还是体育类的？
• 消息(Message)或负载(Playload)：具体的新闻信息

具体的流程是这样的：

• 观众打电话到电视台：connect
• 观众向电视台订阅"财经新闻": Subscribe 某个 Topic
• 记者打电话到电视台：connect
• 记者向电视台发布"财经新闻"：Public某个Topic的某个Playload
• 电视台向"订阅了财经新闻的观众"发布"某条消息"：Public某个Playload给Subscriber

整个过程中，电视台和记者、电视台和观众直接的电话要保存连接状态，还要时不时确认一下：

• 记者要时不时给电视台喊一声"喂"：确保电视台还正常
• 观众要时不时给电视台喊一声"喂"：确保电视台还正常

2. 在Windows上体验MQTT

2.1 安装APP

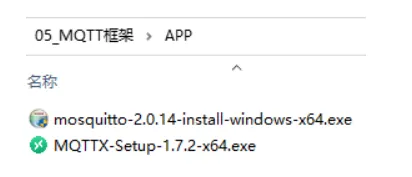

安装这2个APP：

2.2 启动服务器

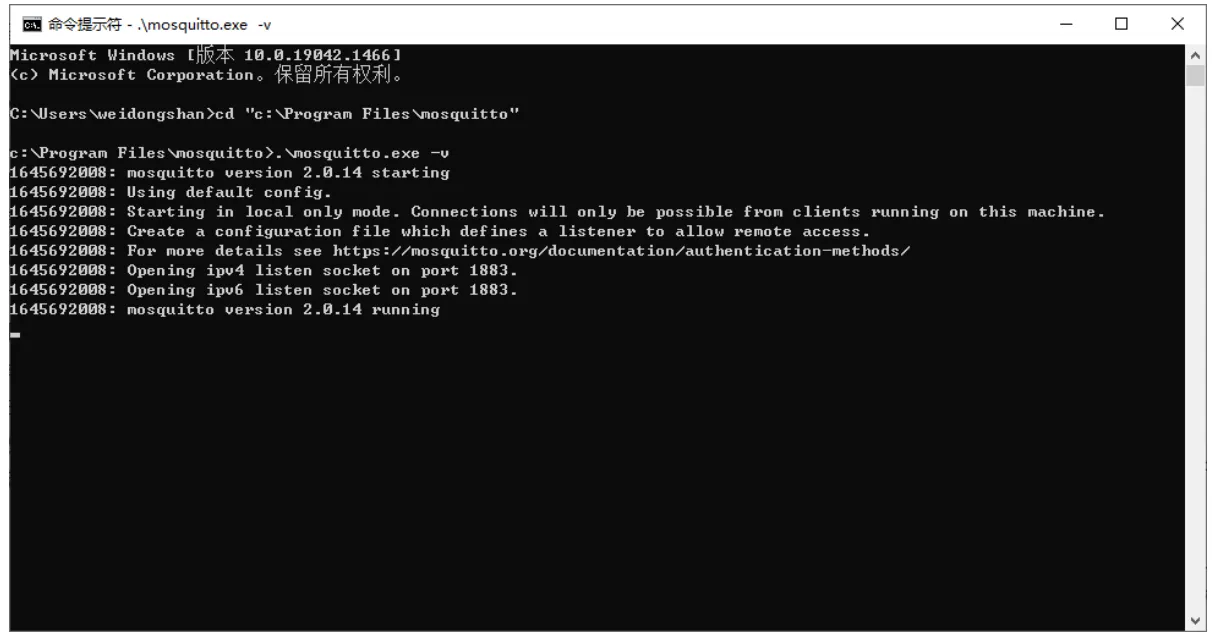

使用DOS命令行，进入mosquitto-2.0.14-install-windows-x64的安装目录，执行命令：

1. cd  "c:\Program Files\mosquitto"
2. .\mosquitto.exe -v

在下面的实验中，无论是使用MQTTX还是使用mosquitto_pub/mosquitto_sub，都要保持mosquitto.exe在运行。

2.3 使用MQTTX

2.3.1 建立连接

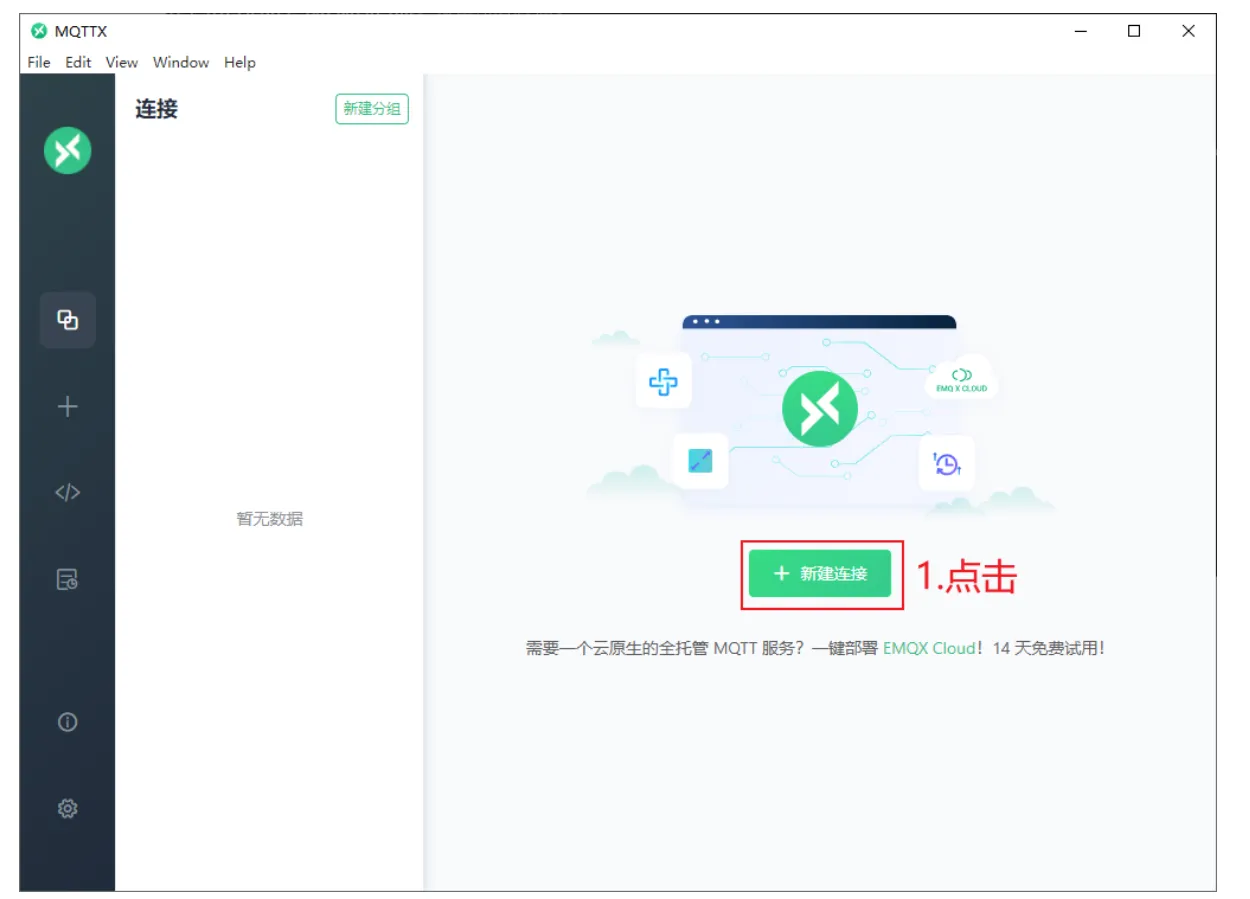

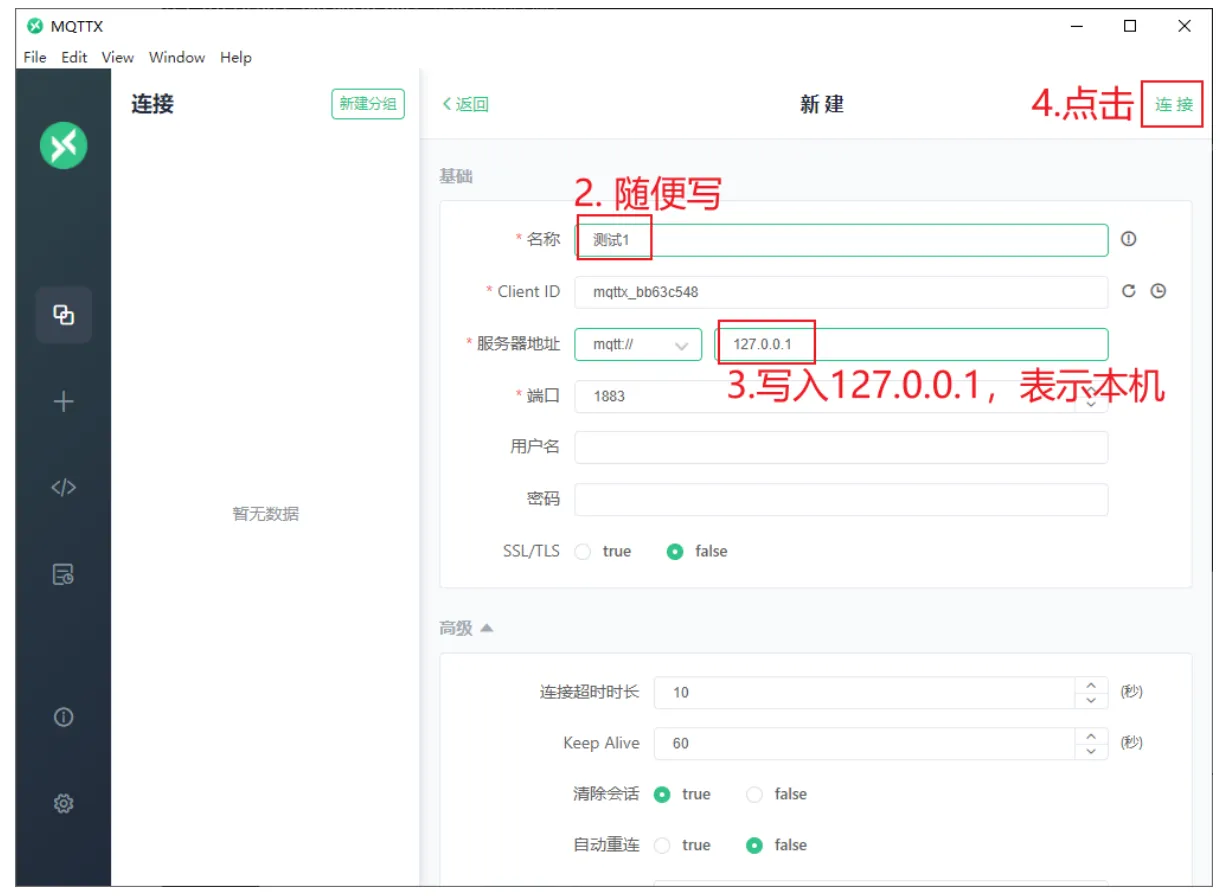

运行MQTTX后，如下图操作：

2.3.2 订阅主题

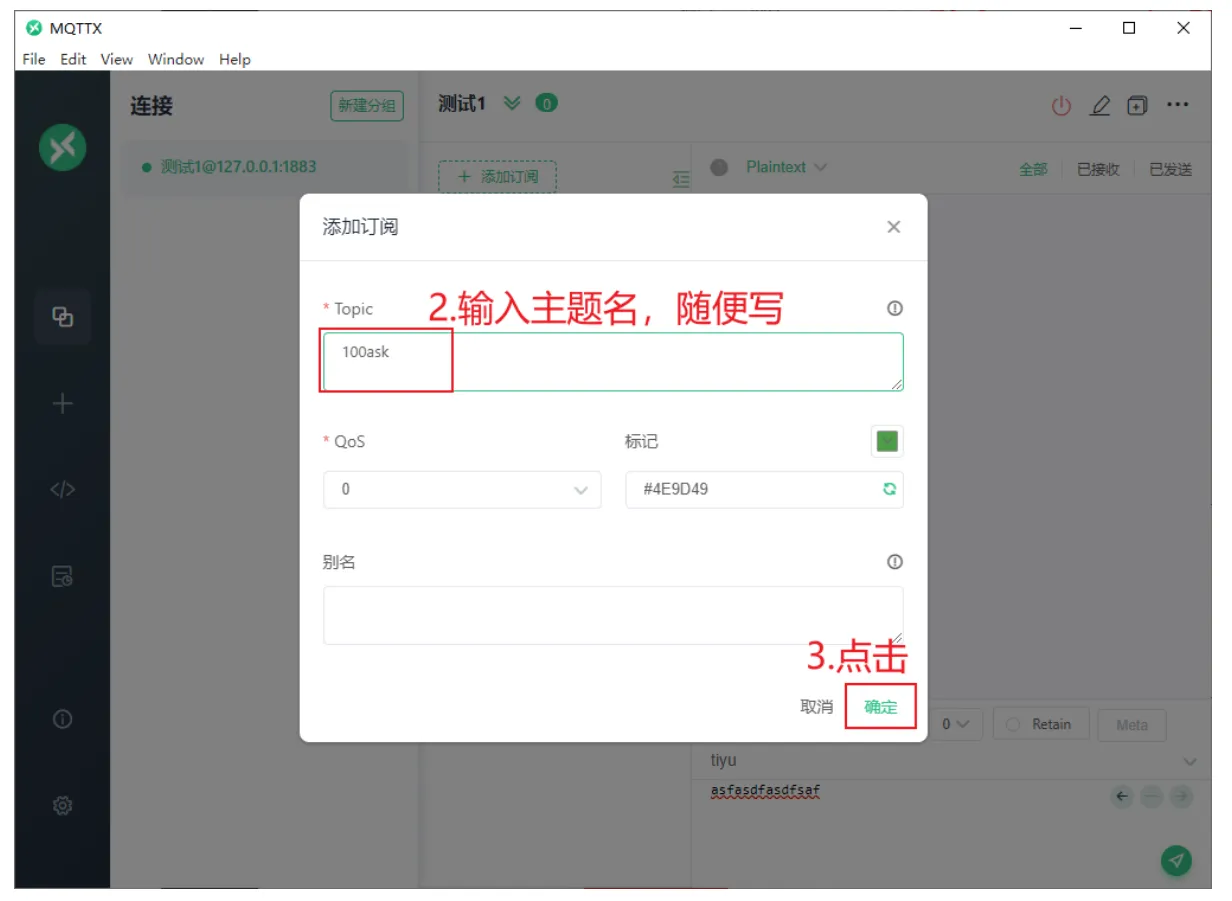

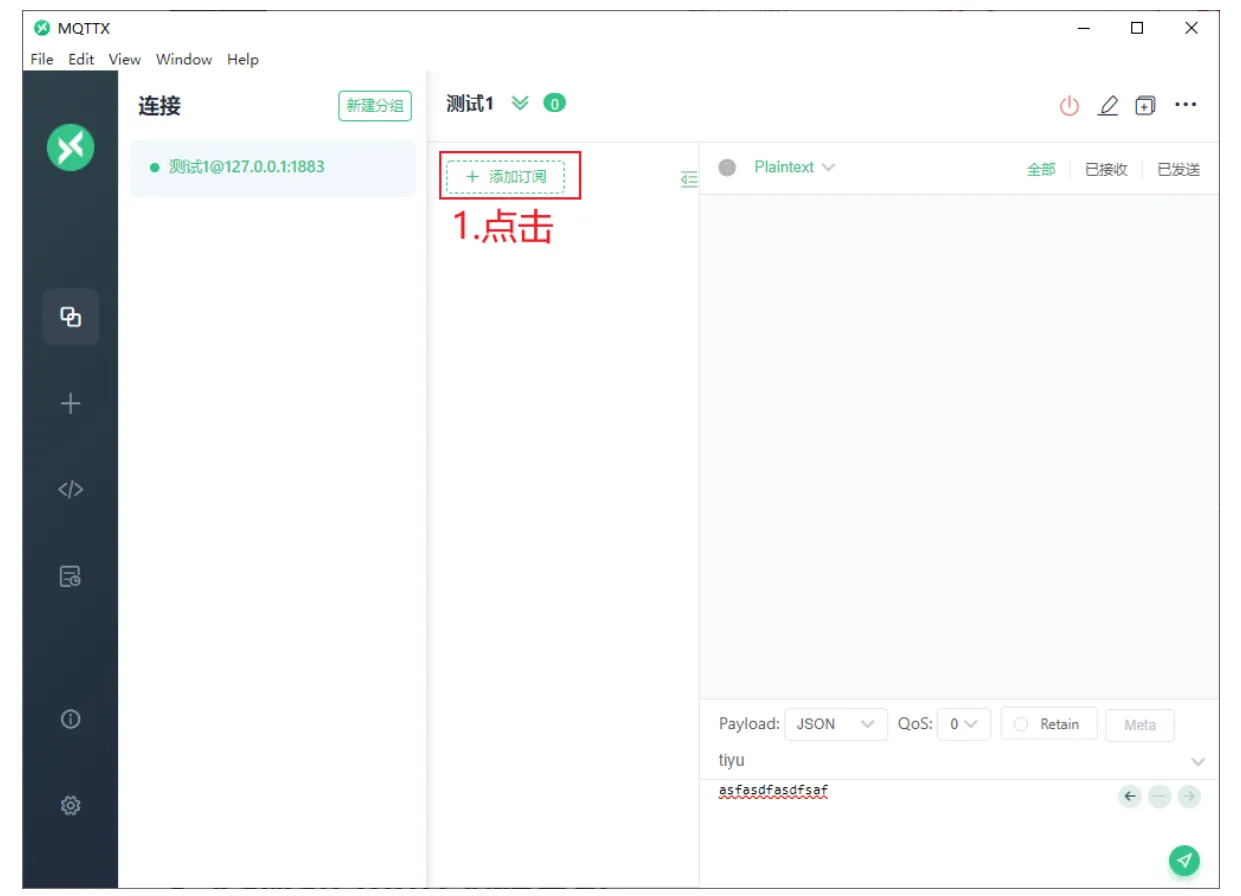

建立连接后，如下图操作：

2.3.3 发布主题

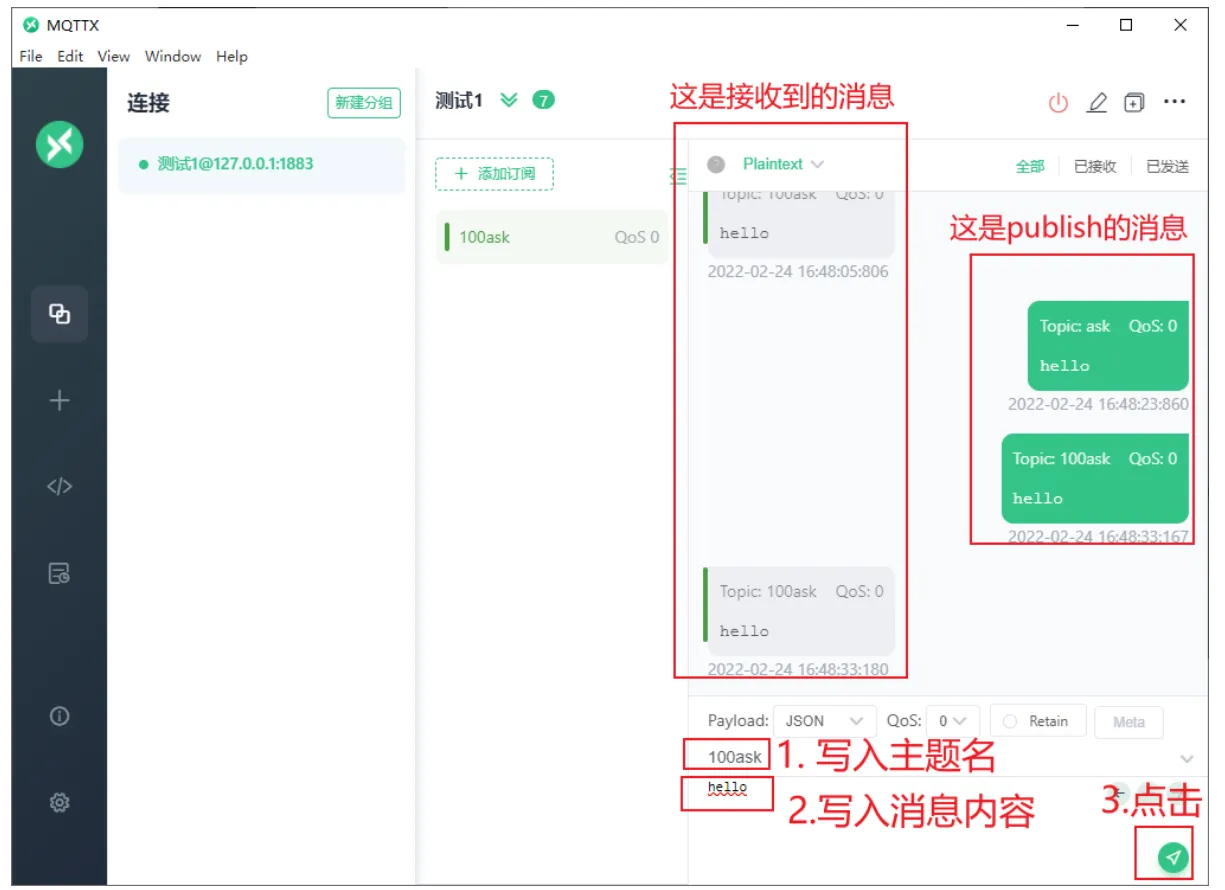

如下操作：

2.4 使用mosquitto

2.4.1 发布消息

参数说明：

mosquitto_pub 命令参数说明
1. -d  打印debug信息
2. -f  将指定文件的内容作为发送消息的内容
3. -h  指定要连接的域名  默认为localhost
4. -i  指定要给哪个clientId的用户发送消息
5. -I  指定给哪个clientId前缀的用户发送消息
6. -m  消息内容
7. -n  发送一个空（null）消息
8. -p  连接端口号
9. -q  指定QoS的值（0,1,2）
10. -t  指定topic
11. -u  指定broker访问用户
12. -P  指定broker访问密码
13. -V  指定MQTT协议版本
14. --will-payload  指定一个消息，该消息当客户端与broker意外断开连接时发出。该参数需要与--will-topic一起使用
15. --will-qos  Will的QoS值。该参数需要与--will-topic一起使用
16. --will-retain 指定Will消息被当做一个retain消息（即消息被广播后，该消息被保留起来）。该参数需要与--will-topic一起使用
17. --will-topic  用户发送Will消息的topic

使用DOS命令行，进入mosquitto-2.0.14-install-windows-x64的安装目录，执行命令：

cd  "c:\Program Files\mosquitto"

.\mosquitto_pub.exe -h 127.0.0.1 -p 1883  -t "100ask"

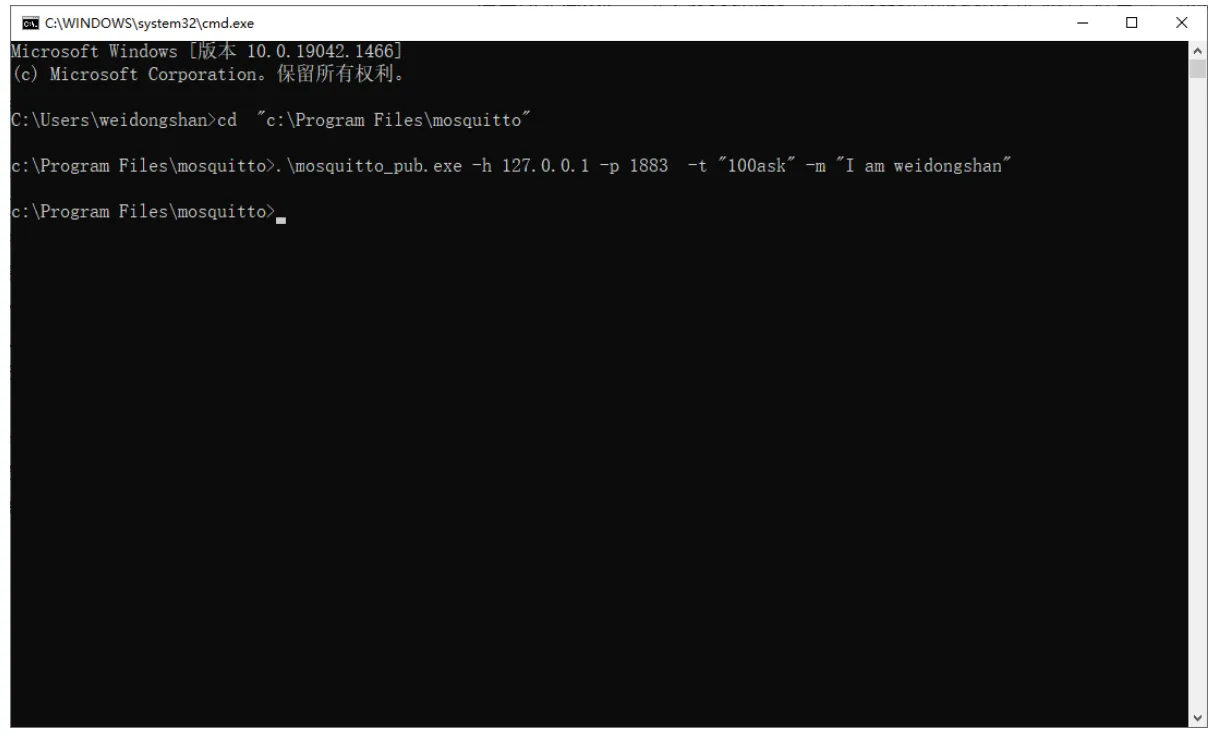

如图：

2.4.2 订阅消息

参数说明：

mosquitto_sub 命令参数说明

1. -c  设定‘clean session’为无效状态，这样一直保持订阅状态，即便是已经失去连接，如果再次连接仍旧能够接收的断开期间发送的消息。

2. -d  打印debug信息

3. -h  指定要连接的域名  默认为localhost

4. -i 指定clientId

5. -I 指定clientId前缀

6. -k keepalive 每隔一段时间，发PING消息通知broker，仍处于连接状态。 默认为60秒。

7. -q 指定希望接收到QoS为什么的消息  默认QoS为0

8. -R 不显示陈旧的消息

9. -t 订阅topic

10. -v 打印消息

11. --will-payload  指定一个消息，该消息当客户端与broker意外断开连接时发出。该参数需要与--will-topic一起使用

12. --will-qos  Will的QoS值。该参数需要与--will-topic一起使用

13. --will-retain 指定Will消息被当做一个retain消息（即消息被广播后，该消息被保留起来）。该参数需要与--will-topic一起使用

14. --will-topic  用户发送Will消息的topic

使用DOS命令行，进入mosquitto-2.0.14-install-windows-x64的安装目录，执行命令：

1. cd  "c:\Program Files\mosquitto"
2. .\mosquitto_pub.exe -h 127.0.0.1 -p 1883  -t "100ask"

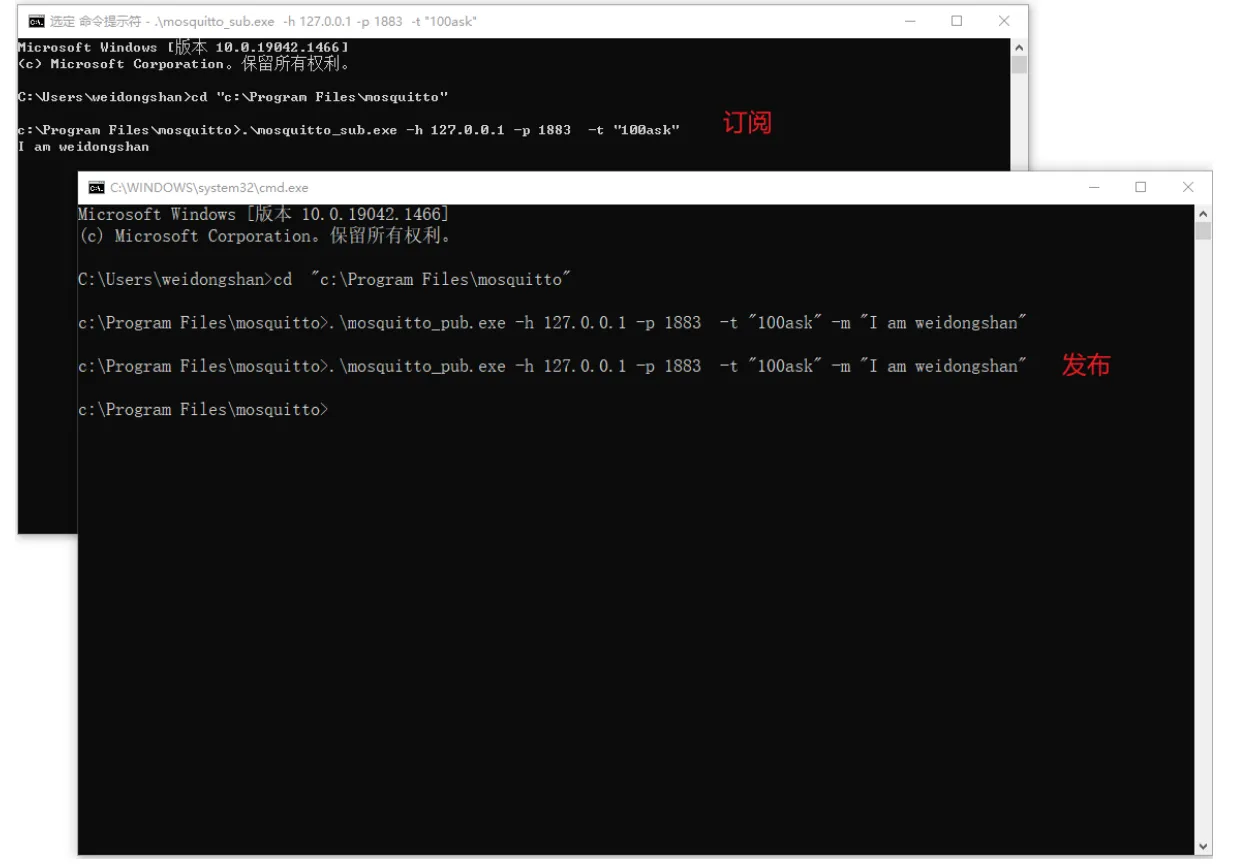

如图：

2.4.2 订阅消息

参数说明：

mosquitto_sub 命令参数说明
1. -c  设定‘clean session’为无效状态，这样一直保持订阅状态，即便是已经失去连接，如果再次连接仍旧能够接收的断开期间发送的消息。
2. -d  打印debug信息
3. -h  指定要连接的域名  默认为localhost
4. -i 指定clientId
5. -I 指定clientId前缀
6. -k keepalive 每隔一段时间，发PING消息通知broker，仍处于连接状态。 默认为60秒。
7. -q 指定希望接收到QoS为什么的消息  默认QoS为0
8. -R 不显示陈旧的消息
9. -t 订阅topic
10. -v 打印消息
11. --will-payload  指定一个消息，该消息当客户端与broker意外断开连接时发出。该参数需要与--will-topic一起使用
12. --will-qos  Will的QoS值。该参数需要与--will-topic一起使用
13. --will-retain 指定Will消息被当做一个retain消息（即消息被广播后，该消息被保留起来）。该参数需要与--will-topic一起使用
14. --will-topic  用户发送Will消息的topic

使用DOS命令行，进入mosquitto-2.0.14-install-windows-x64的安装目录，执行命令：
