概述
SpringBoot 摒弃了繁琐的 xml 配置的同时，提供了几种注册组件：ServletRegistrationBean， FilterRegistrationBean，ServletListenerRegistrationBean，DelegatingFilterProxyRegistrationBean，用于注册自对应的组件，如过滤器，监听器等。
本篇来分析过滤器注册组件FilterRegistrationBean，理解实现原理，有助于平时开发遇到对应的问题，能够快速的分析和定位。 内容涉及以下几点：
FilterRegistrationBean加载机制FilterChain责任链构造方式- 自定义
FilterChain
一 FilterRegistrationBean 加载机制
先来看一下该类 uml：

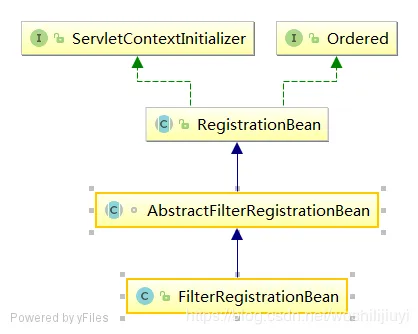

Springboot 1.x 版本：

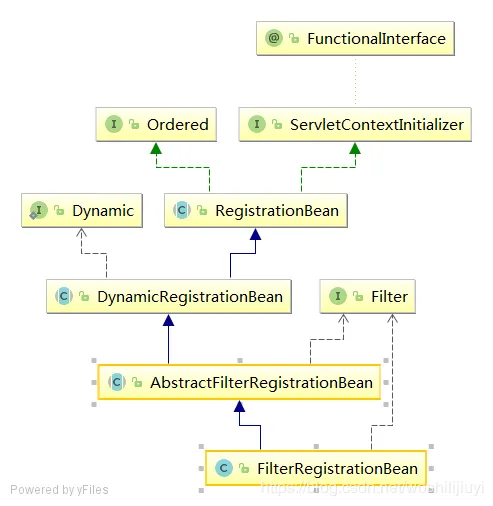

Springboot 2.x 版本：
首先，ServletContextInitializer是 Servlet 容器初始化的时候，提供的初始化接口。FilterRegistrationBean最终实现了ServletContextInitializer，所以，Servlet 容器初始化会获取并触发所有的FilterRegistrationBean实例化。 两个版本中变化不是很大，只是SpringBoot 2.x版本中，将AbstractFilterRegistrationBean中的注册逻辑提取到DynamicRegistrationBean抽象类中。

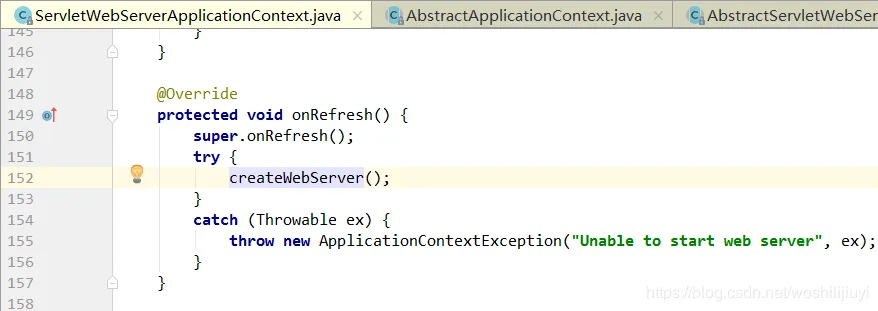

来看一下源码。 Spring 刷新容器会执行onRefresh：
跟进该方法：
private void createWebServer() { WebServer webServer = this.webServer; ServletContext servletContext = getServletContext(); if (webServer == null && servletContext == null) { //获取指定的 Servlet类型 ServletWebServerFactory factory = getWebServerFactory(); //指定 ServletContextInitializer 触发逻辑 this.webServer = factory.getWebServer(getSelfInitializer()); } else if (servletContext != null) { try { getSelfInitializer().onStartup(servletContext); } catch (ServletException ex) { throw new ApplicationContextException("Cannot initialize servlet context", ex); } } initPropertySources(); } 复制代码
上述首先获取当前 Servlet 容器类型，本篇以 Jetty 为例进行分析。 上面有一个参数比较重要： this.webServer = factory.getWebServer(getSelfInitializer()); 这里传入了一个回调函数 getSelfInitializer():
private org.springframework.boot.web.servlet.ServletContextInitializer getSelfInitializer() { return this::selfInitialize; } 复制代码
这是用来获取所有的ServletContextInitializer并实例化的回调函数，什么时候触发呢？

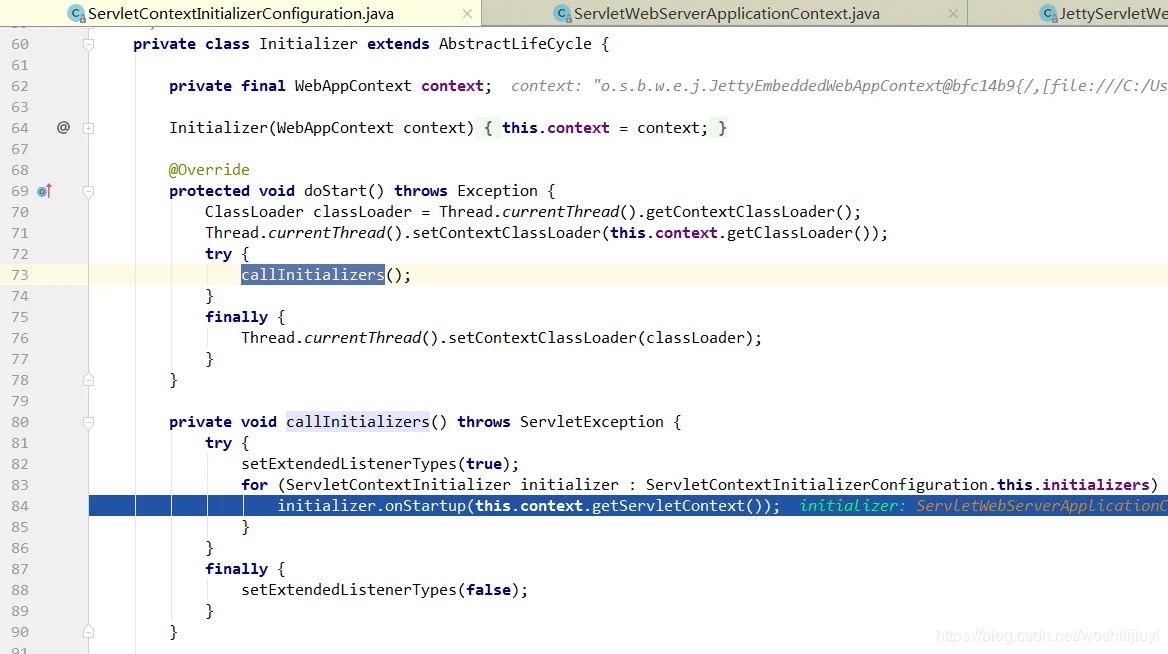

当容器启动时，会执行callInitializers，通过onStartup会触发回调函数。回调函数是定义在ServletWebServerApplicationContext中的selfInitialize方法，跟进该方法：
private void selfInitialize(ServletContext servletContext) throws ServletException { prepareWebApplicationContext(servletContext); ConfigurableListableBeanFactory beanFactory = getBeanFactory(); ExistingWebApplicationScopes existingScopes = new ExistingWebApplicationScopes( beanFactory); WebApplicationContextUtils.registerWebApplicationScopes(beanFactory, getServletContext()); existingScopes.restore(); WebApplicationContextUtils.registerEnvironmentBeans(beanFactory, getServletContext()); //这里便是获取所有的 ServletContextInitializer 实现类，会获取所有的注册组件 for (ServletContextInitializer beans : getServletContextInitializerBeans()) { beans.onStartup(servletContext); } } 复制代码
跟进上面的getServletContextInitializerBeans方法：
protected Collection<ServletContextInitializer> getServletContextInitializerBeans() { return new ServletContextInitializerBeans(getBeanFactory()); } 复制代码
ServletContextInitializerBeans对象是对ServletContextInitializer的一种包装，构造函数如下：
public ServletContextInitializerBeans(ListableBeanFactory beanFactory) { this.initializers = new LinkedMultiValueMap<>(); //获取所有的 ServletContextInitializer addServletContextInitializerBeans(beanFactory); addAdaptableBeans(beanFactory); List<ServletContextInitializer> sortedInitializers = new ArrayList<>(); //监听器，过滤器，以及 servlet的排序逻辑 this.initializers.values().forEach((contextInitializers) -> { AnnotationAwareOrderComparator.sort(contextInitializers); sortedInitializers.addAll(contextInitializers); }); this.sortedList = Collections.unmodifiableList(sortedInitializers); } 复制代码
可以看到其构造函数中执行了addServletContextInitializerBeans方法，该方法传入了 beanFactory，也就是从容器中获取所有的ServletContextInitializer，并进行实例化，然后进行排序。来看看具体是如何获取的？
private void addServletContextInitializerBeans(ListableBeanFactory beanFactory) { //指定ServletContextInitializer.class 类型 for (Entry<String, ServletContextInitializer> initializerBean : getOrderedBeansOfType( beanFactory, ServletContextInitializer.class)) { //添加到具体的集合中 addServletContextInitializerBean(initializerBean.getKey(), initializerBean.getValue(), beanFactory); } } 复制代码
addServletContextInitializerBean方法会判断具体实现类的类型，也就是开头提到的几种注册组件：
private void addServletContextInitializerBean(String beanName, ServletContextInitializer initializer, ListableBeanFactory beanFactory) { // Servlet注册组件 if (initializer instanceof ServletRegistrationBean) { Servlet source = ((ServletRegistrationBean<?>) initializer).getServlet(); addServletContextInitializerBean(Servlet.class, beanName, initializer, beanFactory, source); } //过滤器注册组件 else if (initializer instanceof FilterRegistrationBean) { Filter source = ((FilterRegistrationBean<?>) initializer).getFilter(); addServletContextInitializerBean(Filter.class, beanName, initializer, beanFactory, source); } else if (initializer instanceof DelegatingFilterProxyRegistrationBean) { String source = ((DelegatingFilterProxyRegistrationBean) initializer) .getTargetBeanName(); addServletContextInitializerBean(Filter.class, beanName, initializer, beanFactory, source); } else if (initializer instanceof ServletListenerRegistrationBean) { EventListener source = ((ServletListenerRegistrationBean<?>) initializer) .getListener(); addServletContextInitializerBean(EventListener.class, beanName, initializer, beanFactory, source); } else { addServletContextInitializerBean(ServletContextInitializer.class, beanName, initializer, beanFactory, initializer); } } 复制代码
上述逻辑主要是对容器中获取的ServletContextInitializer实现类进行分类，存入对应的组件集合当中。以此实现各自组件的功能。
继续主流程，来看一下过滤器的注册逻辑。如下图：

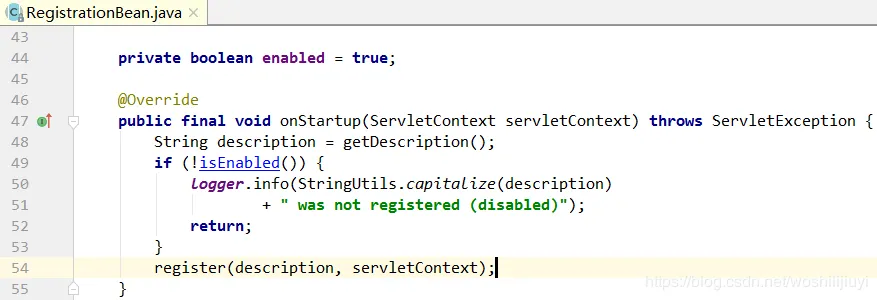

上述方法获取所有的ServletContextInitializer，进行循环注册，跟进onStartup方法：
RegistrationBean类提供了一个模板方法：register，对应的注册组件执行各自的注册逻辑。这里来看一下过滤器注册组件的实现：
@Override protected Dynamic addRegistration(String description, ServletContext servletContext) { Filter filter = getFilter(); return servletContext.addFilter(getOrDeduceName(filter), filter); } 复制代码
上述方法获取过滤器，并通过ServletContext注入到Servlet容器中，继续跟进addFilter方法：
@Override public FilterRegistration.Dynamic addFilter(String filterName, Class<? extends Filter> filterClass) { //...... final ServletHandler handler = ServletContextHandler.this.getServletHandler(); //判断filter是否已注册 FilterHolder holder = handler.getFilter(filterName); if (holder == null) { //new filter //创建一个新的holder，注入到ServletHandler中 holder = handler.newFilterHolder(Source.JAVAX_API); holder.setName(filterName); //将filter设置到holder中 holder.setFilter(filter); handler.addFilter(holder); return holder.getRegistration(); } if (holder.getClassName()==null && holder.getHeldClass()==null) { //preliminary filter registration completion holder.setHeldClass(filterClass); return holder.getRegistration(); } else return null; //existing filter } 复制代码
至此，自定义的 Filter 就注入到了 Servlet 容器中。
注意：ServletWebServerApplicationContext 是SpringBoot 2.x版本中的命名，对应的是1.x版本中的EmbeddedWebApplicationContext。
二 FilterChain责任链构造方式
FilterChain 采用了责任链模式，也是责任链模式的一种典型使用方式。类似于 Pipeline 模式。

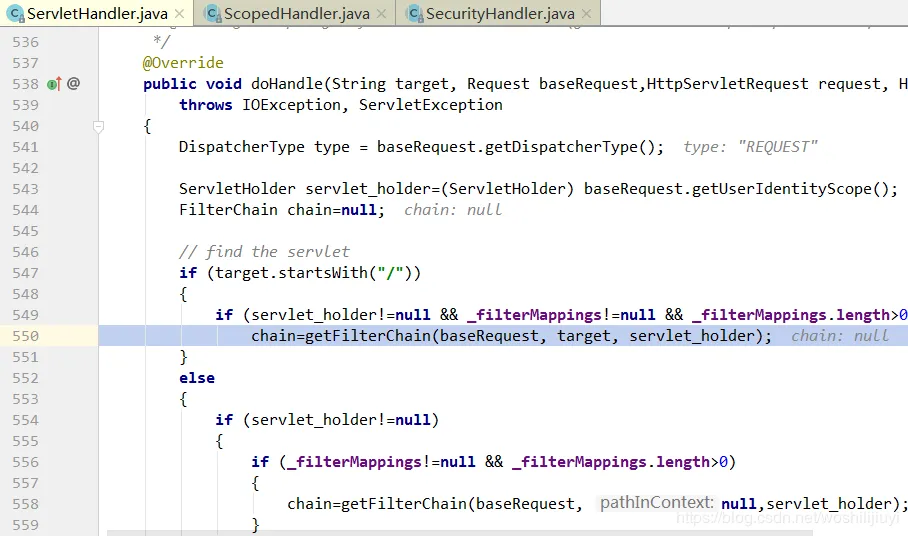

Jetty中的 FilterChain 对象默认是懒加载的形式，只有第一次请求进来的时候才会初始化，如下图：
请求进来，首先会判断_filterMappings是否为空，不为空则获取FilterChain对象。 继续来看getFilterChain方法：
protected FilterChain getFilterChain(Request baseRequest, String pathInContext, ServletHolder servletHolder) { String key=pathInContext==null?servletHolder.getName():pathInContext; int dispatch = FilterMapping.dispatch(baseRequest.getDispatcherType()); //通过 url，从缓存中获取 FilterChain if (_filterChainsCached && _chainCache!=null) { FilterChain chain = (FilterChain)_chainCache[dispatch].get(key); if (chain!=null) return chain; } //如果未获取到，则构造一个FilterChain对象 FilterChain chain = null; //判断是否开启了缓存 if (_filterChainsCached) { if (filters.size() > 0) chain= new CachedChain(filters, servletHolder); final Map<String,FilterChain> cache=_chainCache[dispatch]; final Queue<String> lru=_chainLRU[dispatch]; // Do we have too many cached chains? //判断缓存中是否有了太多的FilterChain，如果大于最大长度，进行删除。 while (_maxFilterChainsCacheSize>0 && cache.size()>=_maxFilterChainsCacheSize) { // The LRU list is not atomic with the cache map, so be prepared to invalidate if // a key is not found to delete. // Delete by LRU (where U==created) String k=lru.poll(); if (k==null) { cache.clear(); break; } cache.remove(k); } cache.put(key,chain); lru.add(key); } else if (filters.size() > 0) chain = new Chain(baseRequest,filters, servletHolder); return chain; } 复制代码
Jetty 实现了一个对 FilterChain 缓存的功能，以 URL为key，每次请求进来，根据 URL 获取对应的过滤器链。 另外实现了 LRU 算法，当缓存长度超过最大限度时，清理掉最早未使用的键值对。
但是很多请求下，不同的 URL 获取的过滤器链是一样的，所以这里没必要开启缓存。Jetty提供了_filterChainsCached进行设置，上述代码也是通过此变量进行判断。 默认为 true，默认使用了缓存。
需要注意一点：只有开启 FilterChain 缓存，创建
CachedChain对象，才会采用责任链模式。 如果创建的是Chain对象，则直接遍历所有过滤器处理。
来看一下CachedChain构造方法,责任链相关代码：
CachedChain(List<FilterHolder> filters, ServletHolder servletHolder) { if (filters.size()>0) { _filterHolder=filters.get(0); filters.remove(0); //递归处理 _next=new CachedChain(filters,servletHolder); } else _servletHolder=servletHolder; } 复制代码
代码比较简洁，对构造方法进行递归处理，创建CachedChain链表，最终生成的对象如下形式：
characterEncodingFilter->hiddenHttpMethodFilter->httpPutFormContentFilter->requestContextFilter->webRequestLoggingFilter->authenticationFilter->traceFilter->applicationContextIdFilter->Jetty_WebSocketUpgradeFilter 复制代码
三 自定义 FilterChain
以下实例代码提供了两种方式创建FilterChain，构造方法递归实现和普通方法递归实现。
定义一个 Filter接口：
public interface MyFilter { String getName(); void execute(FilterChain filterChain); } 复制代码
定义两个实现类：
public class MyFilters{ /** * 定义两个个Myfilter * */ public static class MyFilter1 implements MyFilter{ @Override public String getName() { return "myFilter1"; } @Override public void execute(FilterChain filterChain) { System.out.println(getName()+"before..."); if (null != filterChain) { filterChain.doFilter(filterChain); } System.out.println(getName()+"after..."); } } public static class MyFilter2 implements MyFilter{ @Override public String getName() { return "myFilter2"; } @Override public void execute(FilterChain filterChain) { System.out.println(getName()+"before..."); if (null != filterChain) { filterChain.doFilter(filterChain); } System.out.println(getName()+"after..."); } } } 复制代码
FilterChain 对象：
@Data public class FilterChain { private MyFilter currentFilter; private FilterChain next; private List<MyFilter> filters; /** * * 递归实现责任链 */ public FilterChain(MyFilter myFilter) { this.currentFilter = myFilter; } /** * * 模拟 SpringBoot Jetty 中的 fiterChain 责任链实现机制 */ public FilterChain(List<MyFilter> filters) { if (filters.size() > 0) { this.currentFilter = filters.get(0); filters.remove(0); this.next = new FilterChain(filters); } } public void doFilter(FilterChain filterChain) { MyFilter currentFilter = filterChain.getCurrentFilter(); if (null != currentFilter) { currentFilter.execute(filterChain.next); } } } 复制代码
通过构造方法递归实现：
public class FilterChainBuilder { static List<MyFilter> filters; public static FilterChain buildFilterChainBuild(List<MyFilter> myFilters){ filters = myFilters; return FilterChainInstanceFactory.FILTER_CHAIN; } private static class FilterChainInstanceFactory{ final static FilterChain FILTER_CHAIN = new FilterChain(filters); } } 复制代码
通过普通方法递归实现：
public class FilterChainBuilder2 { public static FilterChain buildFilterChain(List<MyFilter> filters) { if (CollectionUtils.isEmpty(filters)) { return null; } MyFilter currentFilter = filters.get(0); FilterChain filterChain2 = new FilterChain(currentFilter); filters.remove(0); if (filters.size() > 0) { filterChain2.setNext(buildFilterChain(filters)); } return filterChain2; } } 复制代码

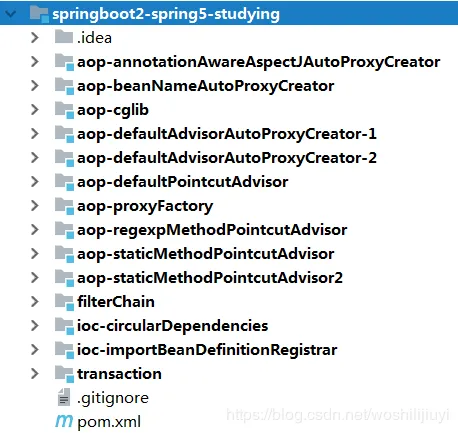

具体代码 Github： github.com/admin801122…
总结
SpringBoot 在加载 Servlet 容器时，会获取扩展接口ServletContextInitializer的所有实现类。过滤器，监听器等注册组件正是实现了该接口，从而完成了对应各自注册的机制。另外过滤器链采用了 LRU 算法实现了缓存机制，并通过在 FilterChain 构造方法中递归实现了责任链机制。
