图形Drawable
Android把所有能够显示的图形都抽象为Drawable类，这里的图形不止是图片，还包括色块，画板，背景等等。包含图片在内的图形文件放在res的目录的各个drawable目录下，其实drawable目录一般保存描述性的XML文件，而图片文件一般放在具体分辨率的drawable目录下
形状图形
Shape图形又称形状图形，它用来描述常见的几何形状，用好形状图形可以让App页面不再呆板，还可以节省美工不少工作量。

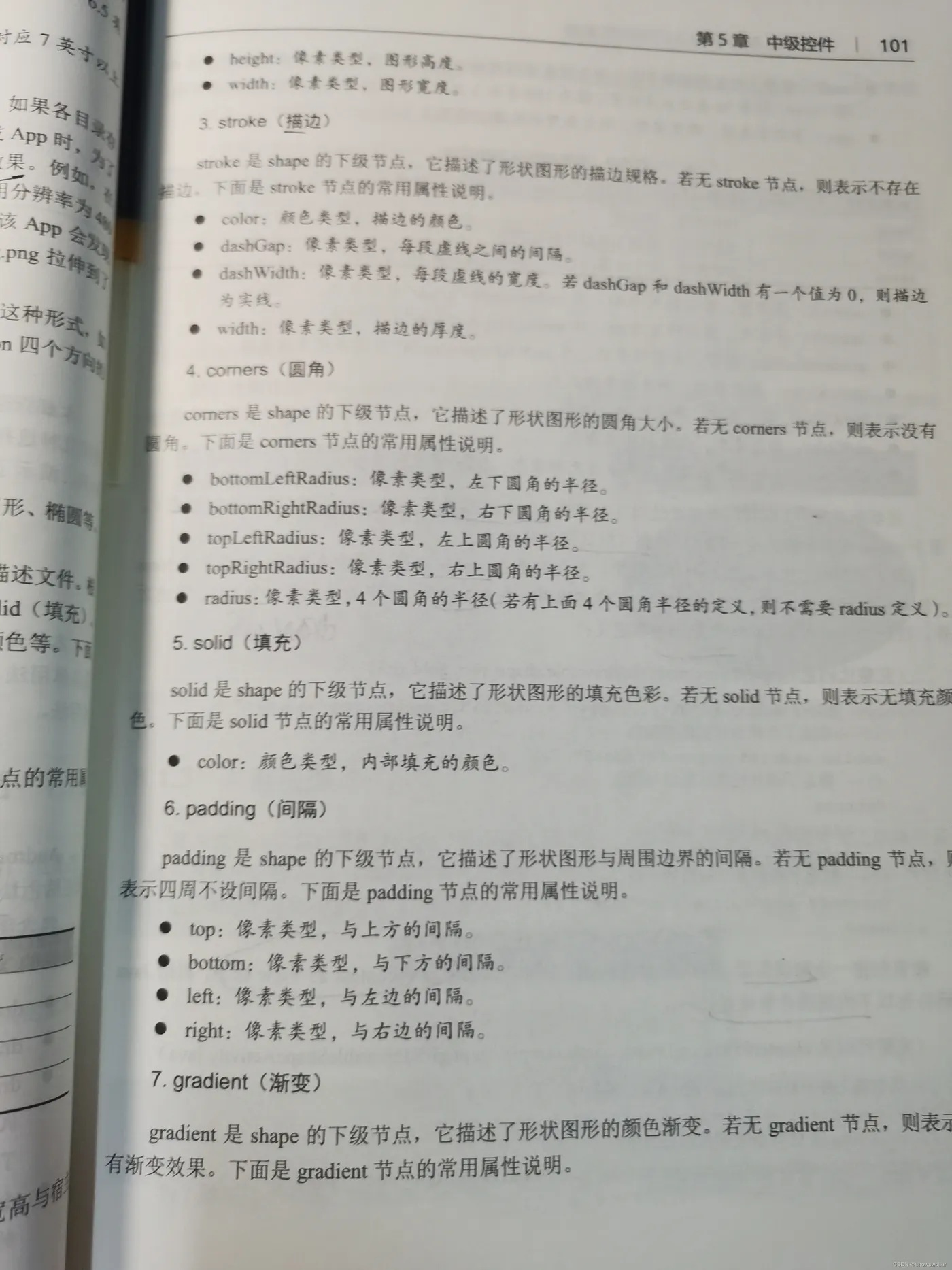

形状图形的定义文件放在drawable目录下，它是以shape标签为为根节点的XML描述文件，根节点下定义了6个节点 分别是以下六个
size 尺寸 stroke 描边 corners 圆角 solid 填充 padding 间隔 gradient 渐变

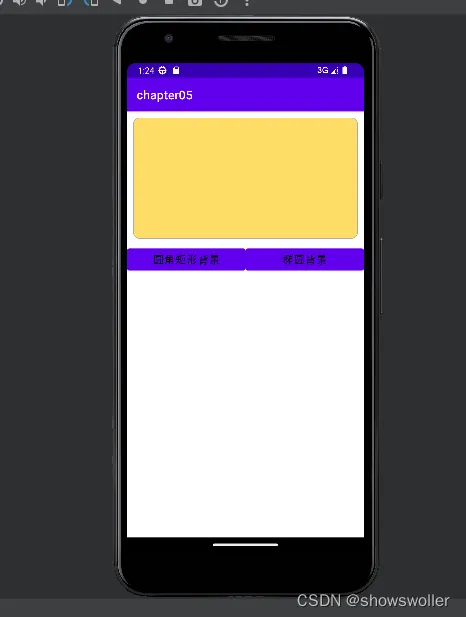

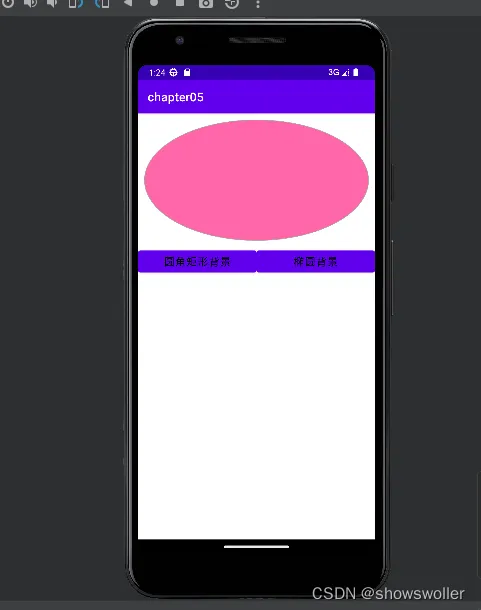

接下来演示一下形状图形的界面效果，首先右击drawable目录，并依次选择右键菜单的New -drawable resouruce file 然后ok即可生成一个XML文件 效果如下
DrawableShape类代码如下
package com.example.chapter05; import android.os.Bundle; import android.view.View; import androidx.appcompat.app.AppCompatActivity; public class DrawableShapeActivity extends AppCompatActivity implements View.OnClickListener { private View v_content; // 声明一个视图对象 @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_drawable_shape); // 从布局文件中获取名叫v_content的视图 v_content = findViewById(R.id.v_content); // v_content的背景设置为圆角矩形 v_content.setBackgroundResource(R.drawable.shape_rect_gold); // 给btn_rect设置点击监听器 findViewById(R.id.btn_rect).setOnClickListener(this); // 给btn_oval设置点击监听器 findViewById(R.id.btn_oval).setOnClickListener(this); } @Override public void onClick(View v) { if (v.getId() == R.id.btn_rect) { // 点击了“圆角矩形背景”按钮 // v_content的背景设置为圆角矩形 v_content.setBackgroundResource(R.drawable.shape_rect_gold); } else if (v.getId() == R.id.btn_oval) { // 点击了“椭圆背景”按钮 // v_content的背景设置为椭圆形状 v_content.setBackgroundResource(R.drawable.shape_oval_rose); } } }
圆角矩形的shape_rect_goldXML文件代码如下
<shape xmlns:android="http://schemas.android.com/apk/res/android" > <!-- 指定了形状内部的填充颜色 --> <solid android:color="#ffdd66" /> <!-- 指定了形状轮廓的粗细与颜色 --> <stroke android:width="1dp" android:color="#aaaaaa" /> <!-- 指定了形状四个圆角的半径 --> <corners android:radius="10dp" /> </shape>
椭圆形的shape_oval_roseXML文件代码如下
<shape xmlns:android="http://schemas.android.com/apk/res/android" android:shape="oval" > <!-- 指定了形状内部的填充颜色 --> <solid android:color="#ff66aa" /> <!-- 指定了形状轮廓的粗细与颜色 --> <stroke android:width="1dp" android:color="#aaaaaa" /> </shape>
九宫格图片

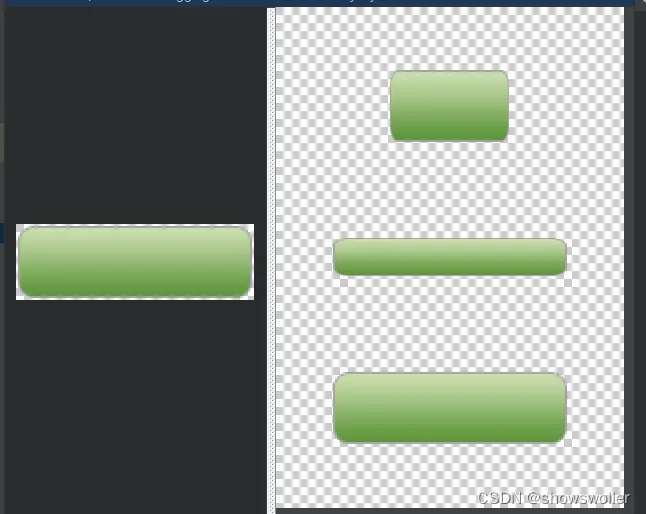

将某张图片设置成视图背景时，如果图片尺寸太小，则系统会自动拉伸图片使之填满背景，可是一旦图片拉的过大，画面就会容易变得模糊，为了解决这个问题，Android专门设计了点九图片，扩展名为png，又带有.9的名字，因为该图片划分了3×3的九宫格区域 效果如下
状态列表图形

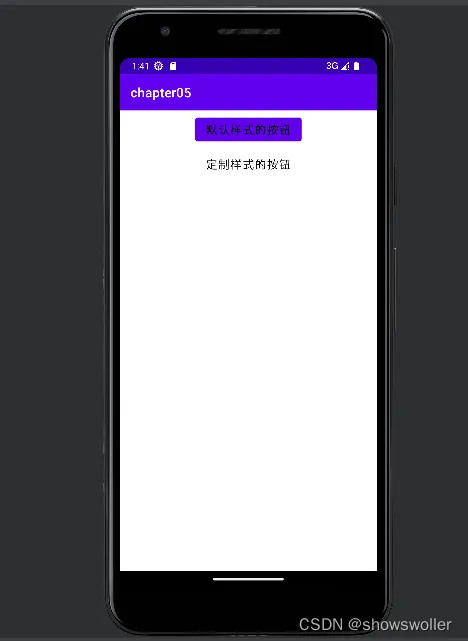

常见的图形一般为静态图形，但有时会用到动态图形，比如按钮控件的背景在正常情况下时凸起的，在按下时时凹陷的，从按下到弹起的过程，用户便知道了点击了该按钮，根据不同的触摸情况变更图形状态，这种情况用到了Drawable的一个子类StateListDrawable，它在XML文件中规定了不同状态时候所呈现的图形列表 效果如下
可见按下了定制样式的按钮后颜色就变了 区分出不同
DrawableState类代码如下
package com.example.chapter05; import android.os.Bundle; import androidx.appcompat.app.AppCompatActivity; public class DrawableStateActivity extends AppCompatActivity { @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_drawable_state); } }
btn_nine_selectorXML文件代码如下
<?xml version="1.0" encoding="utf-8"?> <selector xmlns:android="http://schemas.android.com/apk/res/android"> <item android:state_pressed="true" android:drawable="@drawable/button_pressed" /> <item android:drawable="@drawable/button_normal" /> </selector>
btn_orig_selectorXML文件代码如下
<?xml version="1.0" encoding="utf-8"?> <selector xmlns:android="http://schemas.android.com/apk/res/android"> <item android:state_pressed="true" android:drawable="@drawable/button_pressed" /> <item android:drawable="@drawable/button_normal_orig" /> </selector>
activity_drawable_stateXML文件代码如下
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical"> <Button android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_gravity="center" android:layout_marginTop="5dp" android:text="默认样式的按钮" android:textColor="@color/black" android:textSize="17sp" /> <Button android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_gravity="center" android:layout_marginTop="5dp" android:paddingLeft="8dp" android:paddingRight="8dp" android:background="@drawable/btn_nine_selector" android:text="定制样式的按钮" android:textColor="@color/black" android:textSize="17sp" /> </LinearLayout>
